Led-Treiber Layout PAM2863ECR

Michael M. OP #7054653
Lesenswert?
• ▲
▼
Hallo Zusammen,

ich bin gerade dabei eine Led Treiber Platine mit einem PAM2863ECR zu

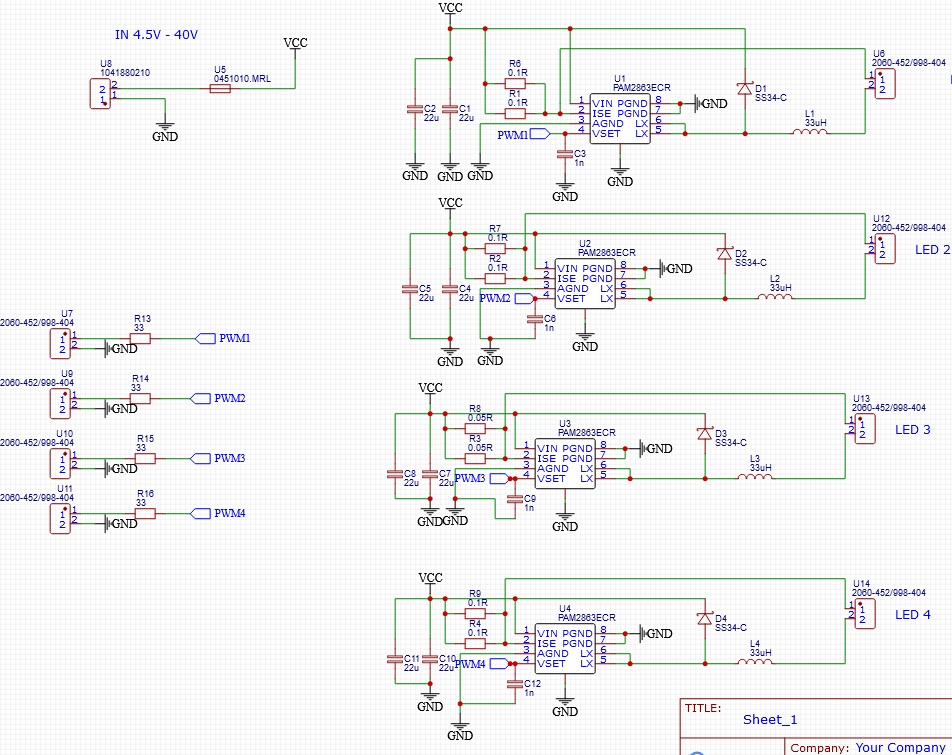

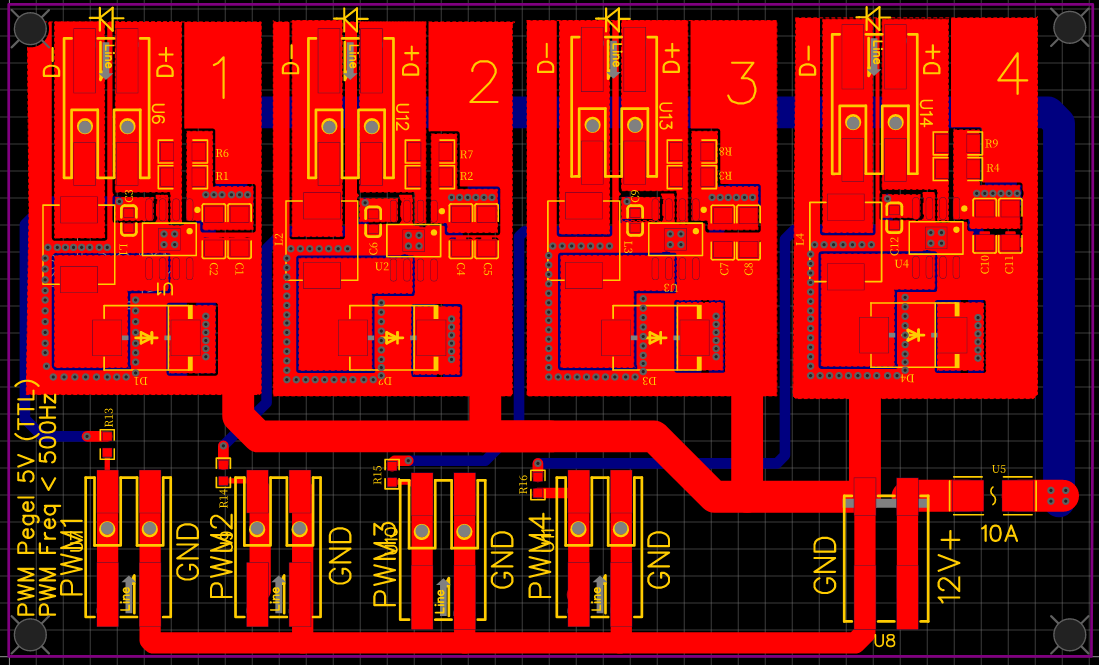

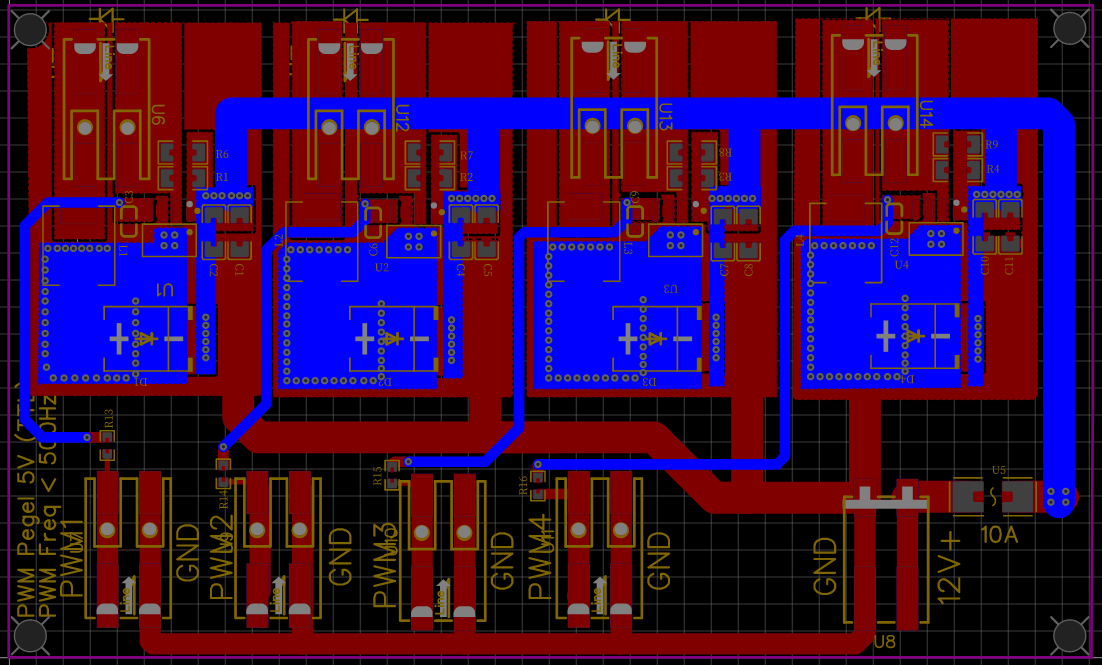

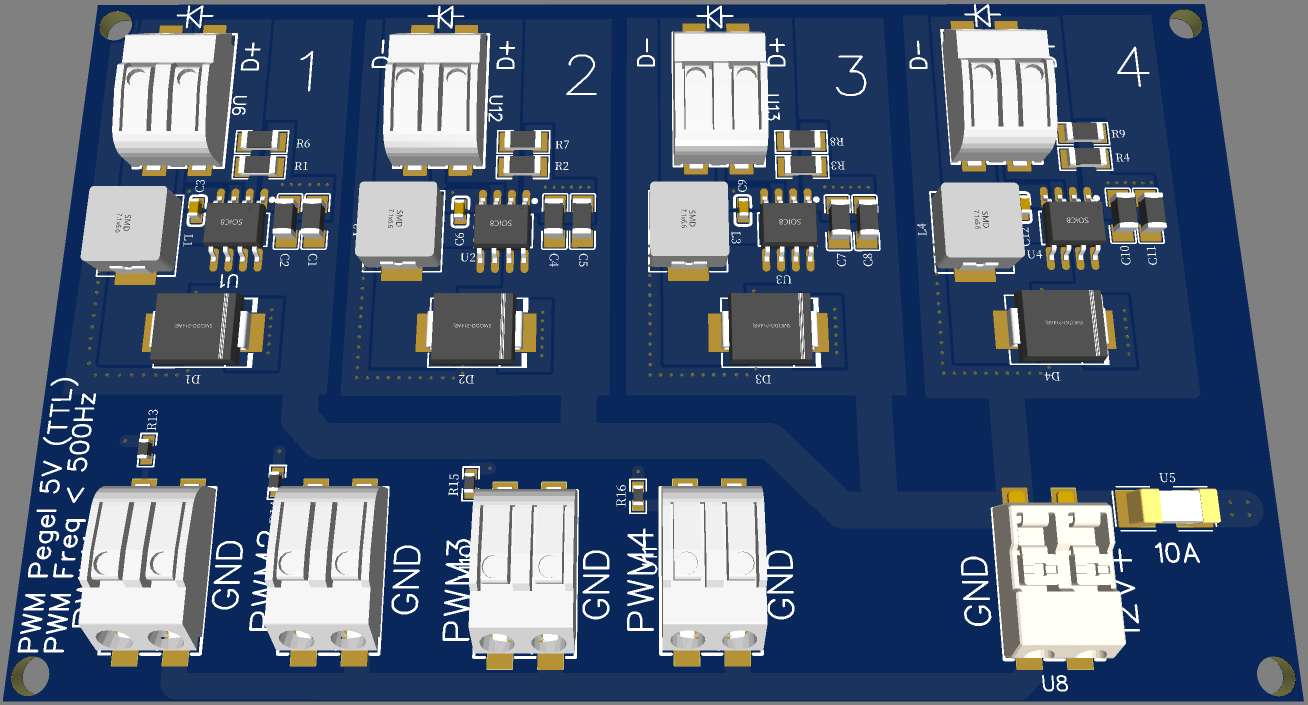

Layouten (siehe Bilder).

Vin   : 12V DC
Input : PWM (max 500Hz)
Iout  : 2A pro Kanal
Diode : AnBon SS34-C
L  : Chilisin Elec MHCI06030-330M-R8
IC : PAM2863ECR
[https://datasheet.lcsc.com/lcsc/1811151536_Diodes-Incorporated-PAM2863ECR_C80312.pdf
Datenblatt]

Mit den geteilten Masseflächen und der "sternförmigen" Rückführung hoffe
ich, dass die Treiber sich weniger "stören" werden als wenn ich
vor/rückseite als Massefläche mache oder lieg ich da Flasch ?
Kann das Layout wohl so funktionieren ?

schonmal Danke.

Gruß
Michael
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Michael M. OP #7054749
Lesenswert?
• ▲
▼
Testuser schrieb:
> Und wieso macht du jetzt noch einen Thread auf?

Lothar M. schrieb:
> Weil das Ganze nichts mit uC&Digitaltechnik, sondern vorrangig mit
> Leiterplattenlayout zu tun hat, ist "Platinen" ein geeignetes Forum. Und
> dort ist dann auch der Thread:

Oh hatte mich schon gewundert wo der letzte Post hin ist. Dachte wäre
auf Spam verdacht gelöscht worden. Danke fürs verschieben.

Kann jemand was zu dem Layout sagen ?

Gruß
Michael
