Hallo,
ich bin auf der Suche nach einem einseitigen Layout für ein ATMega128
oder ATMega2561 Development oder Header Board.
Die Beispiele, die ich gefunden habe, sind leider alle doppelseitig. Ich
möchte gerne die Platine selber ätzen.
Gruss,
Pete
Aber eine Massefläche auf der Unterseite wäre doch kein Problem? Ich
lasse dafür einfach beim Ätzen die Schutzfolie drauf.
Mein Eagle-Layout hatte ich schon hier gepostet, das hat nur ein paar
Leiterbahnen unten, die könnten auch durch Drahtbrücken ersetzt werden.
Beitrag "Adapter für TQFP100"
Na ja, es ist ein kleines Zeitproblem.
Ich habe hier einen 2561 herumliegen, den ich gerne zum Leben erwecken
möchte. Entweder über ein Headerboard z.B. mit Quarz und ISP etc. (Gerne
auch für das Steckbrett) oder ein Experimentier-Board.
Für diese Boards suche ich ein Layout, welches ich selbst ätzen möchte.
Alle im Web gefundenen Boards sind leider zweiseitig und mit vielen
Durchkontaktierungen, die ich gerne bei einem Selbstbau vermeiden
möchte.
Ich hatte mit meinem Posting Schaltungsvorschläge bzw. Boardvorschläge
erwartet.
Viele Grüße,
Pete
@all,
ich habe hier einen Meag128, der auf einer Adapterplatine bestückt ist,
diese habe ich mit gekauft aber eine eigenes Layout ist hierbei mit
Eagle auch möglich.
Diese ist mit steckerleisten mit meinem Exprimentierboard verbunden und
von diesem kann ich jeden PIN abgreifen.
Du solltest Dir gedanken machen was Du willst/grauchst und dann Dein
eigenes Board layouten.
Ich habe z.B Spannungsversorgung,RS232,RS485 schon fertig auf meinem
Layout Eurokarte vorgesehen und alles ander kann ich mit Pfostenstecker
verbinden und zum Steckbrett führen und verbinden.
Etwas fertiges wirst Du wohl nicht finden da jeder ander Anforderungen
etc hat.
Thomas

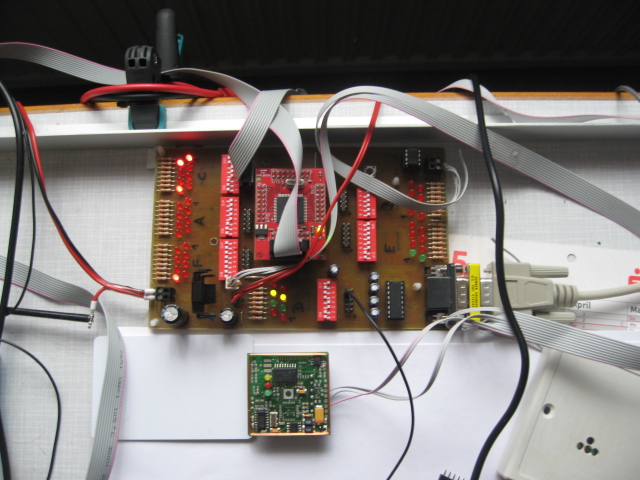

PS: hier mal ein Bild meier Variante.Achja auf der unterseite sind die
LED Treiberbausteine(SMD)
In den 6 Wochen seit Deinem ersten Post, hättest Du Dir doch schon was
stricken können, wäre es tatsächlich so eilig gewesen.
Wahrscheinlich biste nur zu faul Eagle zu installieren!?
Schmaro....

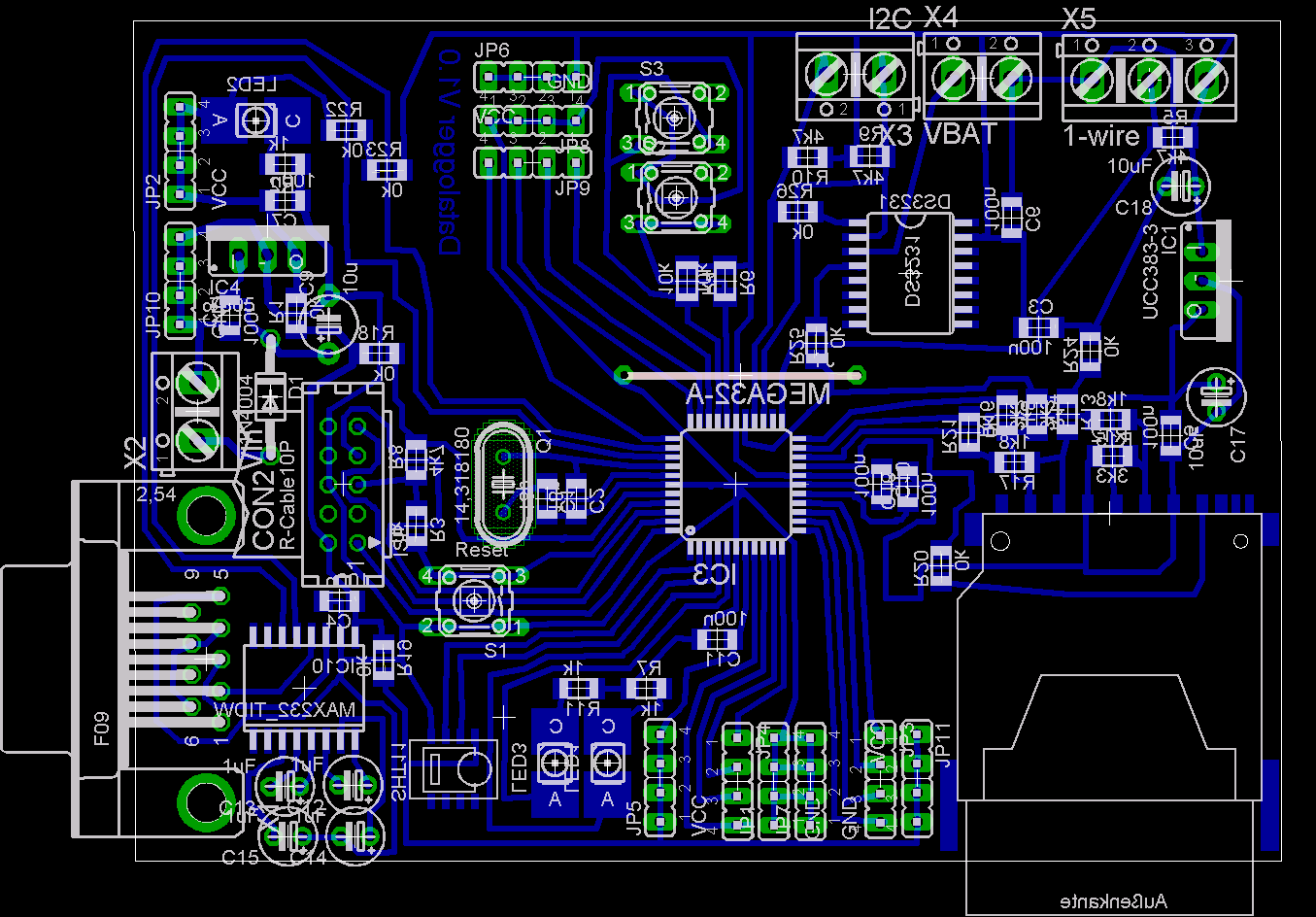

Nein nicht zu faul, ich habe mir zwischenzeitlich ein M32 Board mit
SD-Karte, RTC, SHT11, RS232 geätzt.
Das nächste Projekt soll dann aber mit dem M2561 starten.
P.S.: Bitte keine Kommentare über die Verlegung der Leiterbahnen....
Hallo Pete,
ich habe eine Schrittmotorsteuerung für Teleskope entwickelt,
basierend auf einem mega128, der auf der Unterseite verlötet ist.
Das Board ist einseitig, es sind aber ca. 20 Drahtbrücken zu löten.
Das Board enthält nicht sehr viel zum Enwickeln, nur:
zwei Schrittmotorcontroller
zwei serielle Schnittstellen
einen Anschluss für die TWI-Schnittstelle, aber noch nie getestet
ein serielles EEPROM
einen Port für ein externes Bedienteil mit LCD.
Die Software (Assembler) dazu enthält ein Monitorprogramm, welches man
auch zum Lesen und Schreiben von Speicherinhalten nutzen kann.
http://martin-cibulski.de/atm/mount_controller_4/index_de.htm
Gruß,
Martin
>Bitte keine Kommentare über die Verlegung der Leiterbahnen....
Ach was, sehen doch aus wie gemalt. Ich habe sowas schon mal mit Paint
gemacht. Welches Malprogramm verwendest du?
> Boah, was ist das den für eine Leiterbahnführung? ;-) Erinnert mich an> die alten Radios, die ich in meiner Kindheit geschlachtet habe...
das sind die richtigen...
rumnörgeln, aber selber noch nicht eine platine selbergezeichnet.
@Jürgen
Schön, dass DU das beurteilen kannst (mit den Platinen die ich noch
nicht geroutet habe).
Im übrigen war der Smilie ( ;-) ) nicht umsonst hinter meinem Kommentar.
Schalte den Rechner einfach mal aus und Relax ganz einfach mal.
Schönes WE trotzdem
