[V] Mini ICD2 Platinen

Gast #1192218
Hallo

ich habe mir einen kleinen ICD2 Clone gebaut.

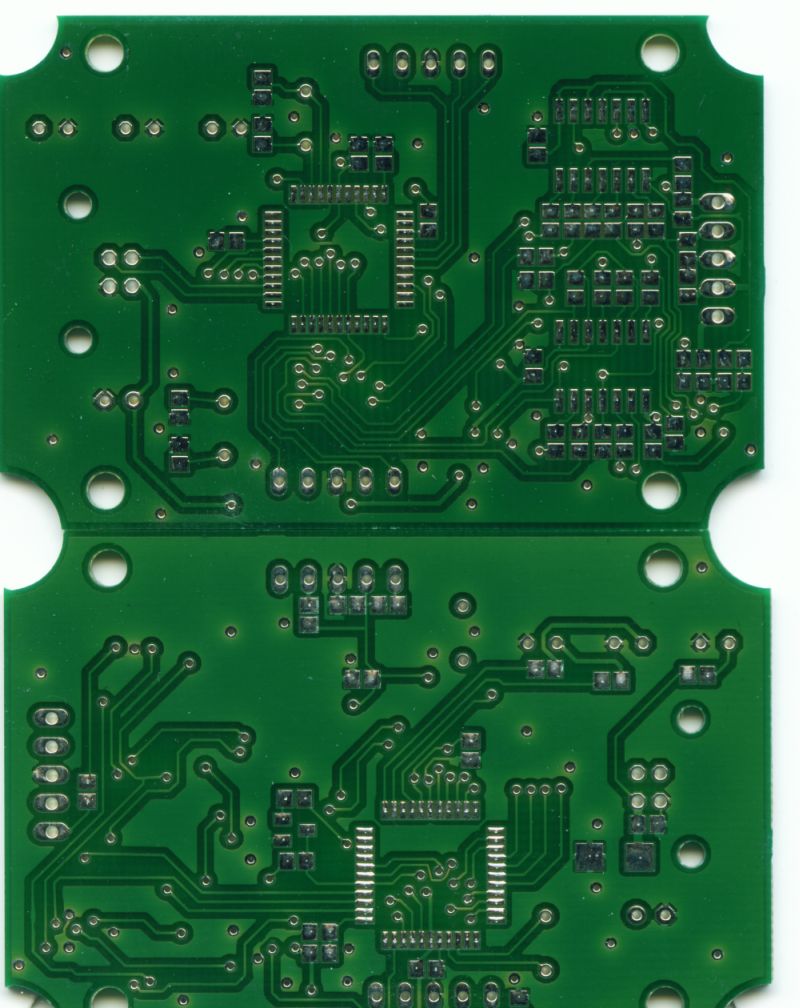

Von der Platinenbestellung habe ich noch 4 Platinen übrig, die ich hier
für je 15,- plus Versand 2,- anbiete. Bei Interesse bitte eine Mail an:
smd_platine äht arcor.de

Kurze Beschreibung:
Er hat die Einschränkung, dass er nur Low Voltage Programmieren kann.
Also ideal geeignet für PIC24, dsPIC30, dsPIC33, PIC32.
Ältere PICs die noch mit 13V programmiert werden gehen damit nicht !
Dafür hat man die Sicherheit, dass man seine Schaltung nie mit 13V
zerstört.

Ansonsten hat er diesselben Funktionen wie der Original ICD2, ist nur
eben deutlich kleiner.

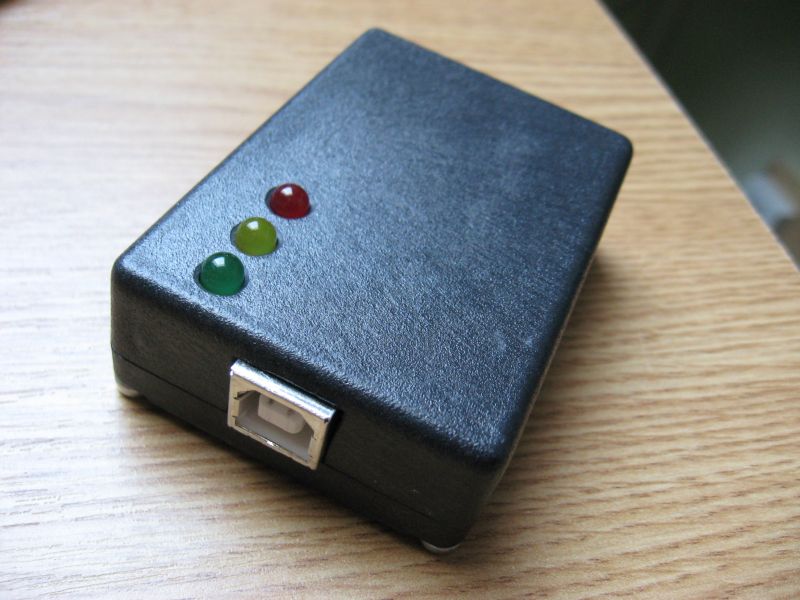

Die Platinen passen genau in folgendes Gehäuse:
Reichelt: GEH KS 21

Bauteilliste ohne Widerstände oder Kondensatoren:
16F877A
18F4550
74HC126
74HCT125
2x 20MHz Quarz
BS170
LEDs
1N4148
3x 5pol Stiftleiste
USB-B Buchse

Es gibt natürlich die benötigte Unterstützung dazu (Schaltplan,
Bestückungsplan, Bootloader, ...).
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Ich sollte vielleicht noch dazu sagen, dass das keine Bastelschaltung
ist, an der noch verbessert werden muss. Das Teil läuft so wie es ist
schon seit über einem Jahr problemlos.
