Kennlinien mit den Oszilloskop Hantek6022BE

Gast #5141331
Hallo liebe Freunde,
kann mir jemand sagen wie man mit dem PC-Oszilloskop Filterkennlinien
von Ladderfiltern aufnehmen kann? Ich habe noch nicht rausbekommen wie
man die
X-Achse von außen steuern kann(außer am Knopf drehen).Für eine Info bin
ich dankbar.
mfg Jürgen
Gast #5142466
Kann das 6022BE keinen XY-Modus?
Dann halt den Wobbler (hast Du doch oder?) mit seiner Zeitachse (nenn
ich mal so) an den "X"-Kanal anstöpseln.

Old-Papa
Gast #5143259
Ich habe dort auch noch keinen Generator gefunden,außer zum kalibrieren.
Aber ich will mir diese Teile besorgen, oder bauen.Die Frage ist,wo
anschließen?Zu der Verwendung von Linux hätte ich noch 2 Fragen :welche
Linux
Version und woher die nötige Software.
Vielen Dank im Voraus Jürgen
Gast #5149128
hallo omO0,
mit "NWT" kann ich nichts anfangen,Google bringt mich da leider auch
nicht weiter.Sorry.Ich brauche da Klartext,ich hasse Abkürzungen.
mfg Jürgen
Gast #5149408
jürgi3 schrieb:
> hallo omO0,
> mit "NWT" kann ich nichts anfangen,Google bringt mich da leider auch
> nicht weiter.Sorry.Ich brauche da Klartext,ich hasse Abkürzungen.
> mfg Jürgen

Netzwerktester.
Hat nichts mit (Computer)Netzwerk zu tun, das ist ein HF-Messgerät. Gab
es als Bausatz vom "Funkamateur" und gibt es derzeit auch bei Ebay vom
Chinamann.
Google hilft:..

Old-Papa
Gast #5150270
jürgi3 schrieb:
> kann mir jemand sagen wie man mit dem PC-Oszilloskop Filterkennlinien
> von Ladderfiltern aufnehmen kann?


Old P. schrieb:
> Netzwerktester.
> Hat nichts mit (Computer)Netzwerk zu tun, das ist ein HF-Messgerät. Gab
> es als Bausatz vom "Funkamateur" und gibt es derzeit auch bei Ebay vom
> Chinamann.

Hast du zufällig einen Link zum Chinamann? Habe bei der Bucht nichts
gefunden.



Schlagwort für Google wäre z.B 'NWT7'

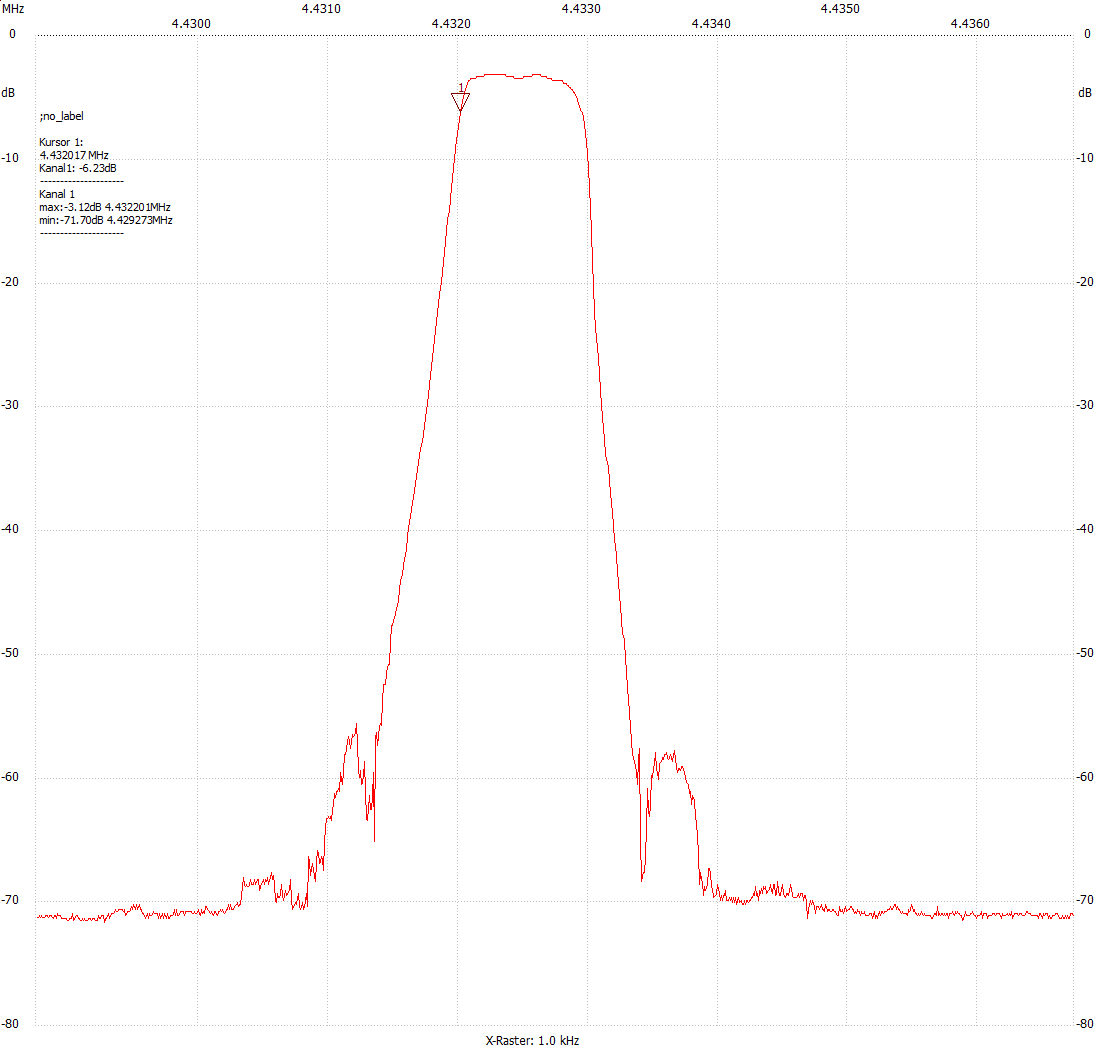

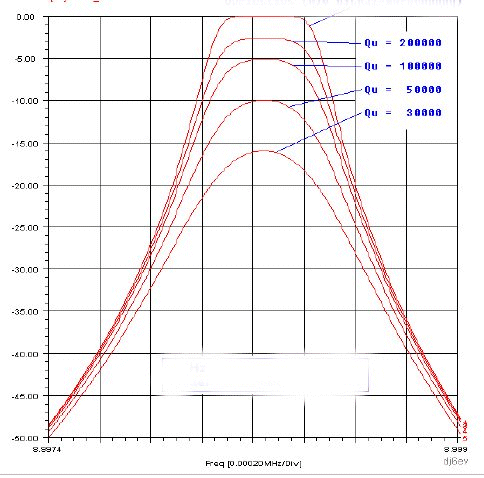

Im Anhang die Filterkurve von einem QER-Ladderfilter mit einem NWT7
aufgenommen.
Angehängte Dateien:
Gast #5150278
Hier Bilder von einem Selbstbau-NWT7 - mein NWT hat dagegen z.B. keine
Relais, weil ich nur selten Dämpfungsglieder benutze und wenn, werden
sie von Hand eingeschliffen. Außerdem verzichte ich (bis auf die
Ausgänge) auf BNC-Stecker und nehme stattdessen kleine Stiftleisten mit
Leistenbuchsen. Das Umstecken/Umlöten etc. geht dann wesentlich
schneller und ist auch billiger,

https://sp5cib.rf.pl/Obrazy/Konstrukcje/NWT7/NWT7-wew-920.jpg

https://sp5cib.rf.pl/Strony/Technika/NWT7.html
Gast #5150558
DHC schrieb:

> Hast du zufällig einen Link zum Chinamann? Habe bei der Bucht nichts
> gefunden.

Dann kannst Du gut Tomaten verkaufen ;-) Stichwort NWT500....

> Schlagwort für Google wäre z.B 'NWT7'

... oder so.

Anbei mein NWT502 in der Mobilversion nach DL1ALT (Helmut)
Nicht zu vergleichen mit den Chinateilen.

Old-Papa
Angehängte Dateien:
Gast #5155768
jürgi3 schrieb:

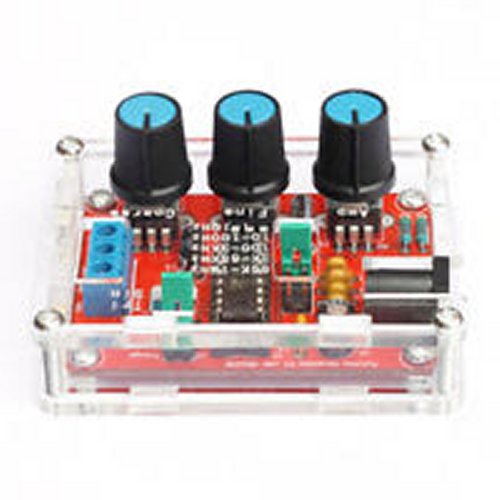

> Funktionsgenerator XR2206

http://www.hobby-bastelecke.de/projekte/signalgenerator_fg.htm

Glaube, der geht noch nicht mal bis 1MHz.



Damit gehts:
6 Bands 0~55MHz DDS Signal Generator AD9850 Chip Digital HAM Radio RIT
VFO SSB
http://www.ebay.de/itm/6-Bands-0-55MHz-DDS-Signal-Generator-AD9850-Chip-Digital-HAM-Radio-RIT-VFO-SSB-/382211484646?hash=item58fd946be6:g:BSoAAOSwM5JZo4VB



Noch besser wäre ein Generator mit AD9851 .


AD9850 und AD9851 kann man auch mit Arduino ansteuern, falls du dich mit
µControllern wie AVR etwas auskennst.
Gast #5165667
jürgi3 schrieb:
> Hallo,
> kann man nicht auch mit einem Dreieckgenerator (xr2206) einen
> LC-Oszillator mit C-Diode wobbeln?
> mfg Jürgen

Kann man, wenn man(n) kann. Dazu noch eine Frequenzanzeige parallel,
eventuell einen zusätzlichen "Markergenerator", dann die Hüllkurve
demodulieren und ab geht die wilde Luzi zur XY-Anzeige ;-) Ein fertiger
Wobbelgenerator (Funktions- oder HF-Generator) hat aber Vorteile:
definierte Pegel, fast ideal glatter Frequenzverlauf (in Bezug auf den
Pegel), Modulationsmöglichkeiten, Markergenerator usw. Oder eben einen
Netzwerktester nebst Software.
Um welchen Frequenzbereich geht es Dir überhaupt?

Old-Papa
Gast #5168499
hallo,ich habe zu dem Oszilloskop noch eine Frage.Auf dem Foto sieht man
deutlich einen Platinenstecker auf der linken Seite.Das Teil ist auch
von Aussen erreichbar und ist mit USBXI beschriftet aber völlig
undokumentiert.Was kann das sein, ist das irgendwie nutzbar?
mfg Jürgen
Angehängte Dateien:
Gast #5168934
jürgi3 schrieb:
> hallo,ich habe zu dem Oszilloskop noch eine Frage.Auf dem Foto sieht man
> deutlich einen Platinenstecker auf der linken Seite.Das Teil ist auch
> von Aussen erreichbar und ist mit USBXI beschriftet aber völlig
> undokumentiert.Was kann das sein, ist das irgendwie nutzbar?
> mfg Jürgen

Wenn Du die ebenfalls fehlenden Schaltkreise noch bestückst, dann hast
Du zusätzlich (vermutlich) einen LA. Da sowas nur unter großen
Aufwändungen machbar ist, ist er eben nicht nutzbar.

Old-Papa
