Datenblatt für PICxxx von 1980 gesucht

OP #8039109

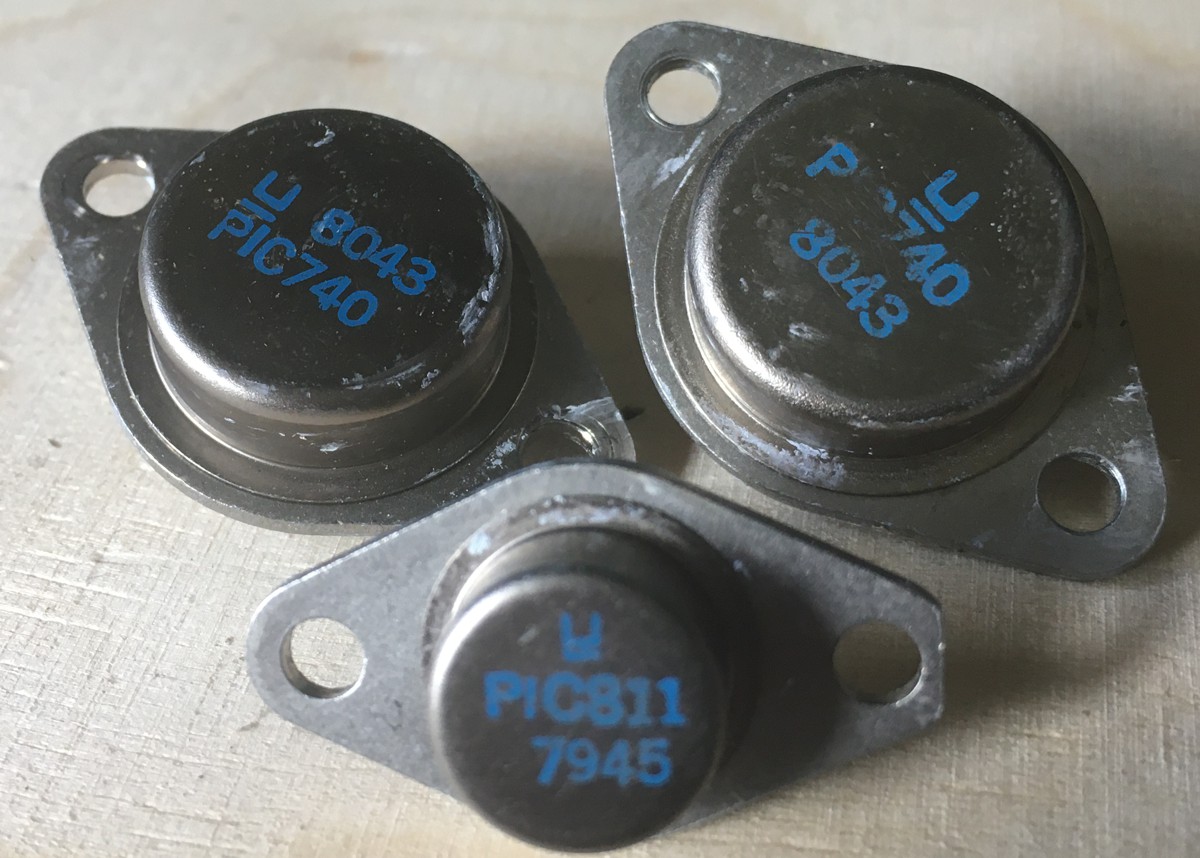

Hallo, ich hab da noch ein paar Schalttransitoren für Schaltnetzteile. Die haben auch gleich die Diode mit drin.
Weil ich nun ein SNT baue, wären die PICs Optimal, wenn ich noch ein Datenblatt hätte. Im Netz kommt alles Mögliche mit PIC.. nur kein DB.

Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Leuchtet mir nicht ein. Diese Gehäuse sind dafür gedacht, besonders viel Abwärme zu verheizen. Bei Schaltnetzteilen will man das Gegenteil erreichen.

Oder willst damit einige zig Kilowatt schalten?

: Bearbeitet durch User
Antwort Zitieren Bearbeiten Löschen Melden Danke

Rudi schrieb:

Weil ich nun ein SNT baue, wären die PICs Optimal, wenn ich noch ein Datenblatt hätte. Im Netz kommt alles Mögliche mit PIC.. nur kein DB.

Der Hersteller von dem Teil heisst Unitrode, heute Texas Instruments. Al Kossow hat das Datenbuch dazu: https://bitsavers.informatik.uni-stuttgart.de/components/unitrode/_dataBooks/1980_Unitrode_Semiconductor_Databook.pdf

Wenn Du einen kaputt gemacht hast, schick ihn Richard. Der hat ein verwandtes Modell schonmal seziert: https://www.richis-lab.de/BipolarA62.htm

Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast

Rudi schrieb:

Soul E. schrieb:

Der Hersteller von dem Teil heisst Unitrode, heute Texas Instruments. Al Kossow hat das Datenbuch dazu:

https://bitsavers.informatik.uni-stuttgart.de/components/unitrode/_dataBooks/1980_Unitrode_Semiconductor_Databook.pdf

Sorry, dieser Link funktioniert nicht. Unter uni-stuttgart find ich auch nichts.

http://bitsavers.informatik.uni-stuttgart.de/components/unitrode/_dataBooks/1980_Unitrode_Semiconductor_Databook.pdf

Antwort Zitieren Bearbeiten Löschen Melden Danke
Beitrag #8039149 wurde vom Autor gelöscht.

Ich habs auch bei den bitsavers gefunden, beide Typen ab S. 212 / 216: https://bitsavers.org/components/unitrode/_dataBooks/1980_Unitrode_Semiconductor_Databook.pdf#page=213

Wurde schon 1999 von TI gekauft. https://www.computerwoche.de/article/2669087/texas-instruments-uebernimmt-unitrode.html

Marek N. schrieb:

Unitra aus Polen

Das Logo sieht ähnlich aus, aber die bauen Geräte für Goldohren, keine Powertransistoren: https://unitra.com/en/downloads

Antwort Zitieren Bearbeiten Löschen Melden Danke

Hans W. schrieb:

Leuchtet mir nicht ein. Diese Gehäuse sind dafür gedacht, besonders viel Abwärme zu verheizen. Bei Schaltnetzteilen will man das Gegenteil erreichen.

Eigentlich egal, ob Dir das einleuchtet. Damals war TO-3 absolut üblich bei Schaltnetzteilen, TO-220 etablierte sich da erst.

Christoph db1uq K. schrieb:

Das Logo sieht ähnlich aus, aber die bauen Geräte für Goldohren, keine Powertransistoren: https://unitra.com/en/downloads

Wir reden hier von Transistoren von vor über 40 Jahren ...
