Multimeter Siglent-SDM3065X

Transputer schrieb:
> Wir haben mehrere SDM3055 (der kleine Bruder) in der Firma. Diese
> funktionieren einwandfrei.

Das habe ich auch, bin sehr zufrieden.

Hans schrieb im Beitrag #7228463:
> Haben die einen Webserver, oder per
> UDP vielleicht?

Werden hier Schichten verwechselt? Die Dinger haben SCPI.

ChinaExport schrieb:
> Siglent = Keysight ??
Wie kommst du drauf?

>Siglent = Keysight ??
>Ich würde das Keithley DMM6500 nehmen

>https://www.youtube.com/watch?v=2wPtHoSTvxw

Interessant, die Menueführung scheint ganz ähnlich.

Mein erste Eindruck, von dem Gerät (SDM3650) welches ich hier habe:
- Es hat einen Lüfter. Es wäre schöner ohne, weil man ja gerne in Ruhe
arbeitet
- Es gibt einen Bootvorgang, der einige Zeit dauert. Das kannte ich von
Labormultimetern bis jetzt nicht.
- Es gibt einen Durchgangsprüfer Funktion (die man wohl bei einem
Tischmultimeter eher weniger benutzen wird). Der Widerstandswert für den
Piepser ist dort einstellbar, der Ton flackert aber.
- Es gibt eine praktische Logginfunktion. Die zeigt bis zu 8 Messwerte
in einer Tabelle und scheint über einen Trigger zu merken, wenn man die
Messanschlüsse an eine andere Spannung hält.

Weis jemand zufällig, welche Wandlertechnologie heutzutage in solchen
Multimetern verwendet wird?

TI bietet Wandler mit sehr hohen Auflösungen inclusive
Applikationschrift für den Bau von Multimetern:

https://www.ti.com/solution/digital-multimeter-dmm?variantid=20219#block-diagram

Ich habe das Gerät mit Multiplexer, es ist, finde ich, besser als das
teure HP Dataaquisition. Die Logging Software ist frei und unbegrenzt,
das ist bei HP nicht so. Es fehlt aber die Funktion Ausgänge zu
schalten, wenn "irgendwas" passiert. Die Funktion habe ich aber noch nie
gebraucht.

Heute wollte ich das Gerät mit dem PC auslesen. Aber wie immer, geht es
einige Zeit, bis das ganze endlich funktioniert.
Um das SDM3065 wirklich nutzen zu können, sollte es mit dem PC
ausgelesen werden. Hier also die kurze Zusammenfassung, falls jemand
ähnliches vorhat:

Zuerst muss man die IP-Adresse im Gerät einstellen:

1

# how to setup the IP-Address in the menue on SDM3065x:

2

# ultility => IO-Config => LAN-Settings

Man kann dann die Verbindung mit einem Ping testen:

ping 192.168.178.67

PING 192.168.178.67 (192.168.178.67) 56(84) Bytes Daten.
64 Bytes von 192.168.178.67: icmp_seq=1 ttl=64 Zeit=0.234 ms
64 Bytes von 192.168.178.67: icmp_seq=2 ttl=64 Zeit=0.267 ms
64 Bytes von 192.168.178.67: icmp_seq=3 ttl=64 Zeit=0.224 ms

Mit einem einfachen Python-Script kann die ID des Gerätes gelesen
werden:

1

import pyvisa as visa

2

import pylab as pl

3

def main():

4

  _rm = visa.ResourceManager()

5

  #sds = _rm.open_resource("USB0::0xF4EC::0xEE38::0123456789::INSTR")

6

  sds=_rm.open_resource("TCPIP::192.168.178.67::INSTR")

7

  idn = sds.query("*IDN?")

8

  print("idn: "+idn)

9

10

if __name__=='__main__':

11

  main()

1

python idn.py

1

idn: Siglent Technologies,SDM3065X,SDM36GBQ6R0877,3.01.01.10

Eine schöne graphische Oberfläche für Python gibt es hier:

https://github.com/martin-bochum/DMM-Siglent-SDM

Mann muss aber in "multimeter.ini" die IP-Adresse des Gerätes eintragen:

HOST = 192.168.178.67
PORT = 30

Laufen lassen mit

python sdm30xx.py

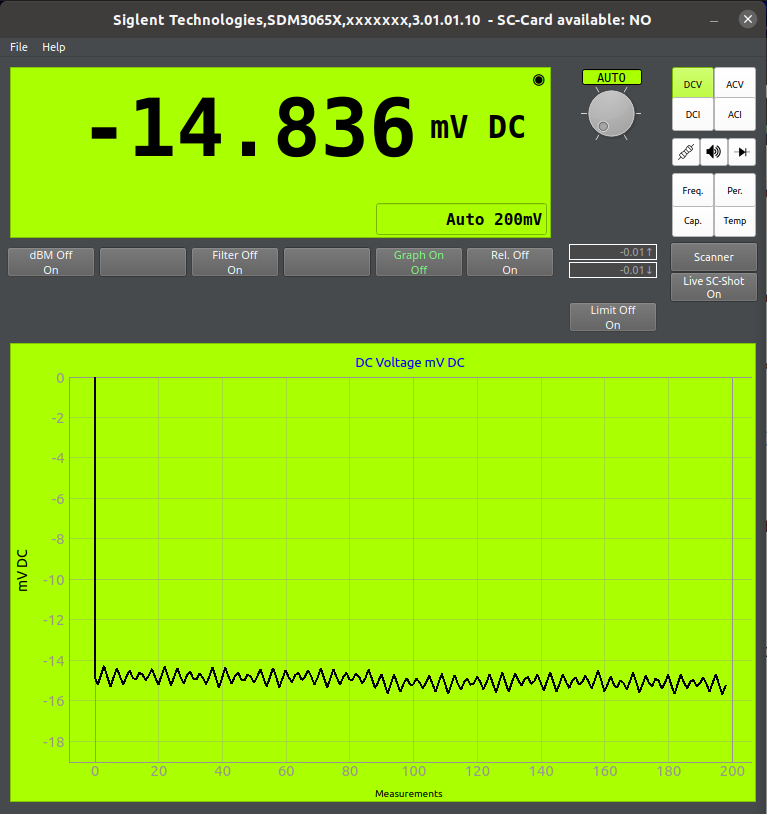

Als Ausgabe erhält man dann diesen Text und die angehängte
Online-Graphik:

1

multimeter.ini File: HOST=192.168.178.67, PORT=30

2

3

Set Date:2022-11-05

4

Set Time:08:14:42

5

ScanCard installed: NO

6

DMM Date: 20221105

7

DMM Time: 081442

8

DMM 6½ Digits 2200000 Counts

9

Siglent IDN: IDN-SGLT-PRI SDM3065X

Als Port habe ich den Default GPIB Port genommen

Hier gibt es einen anderes Python Script (das ich allerdings nicht zum
laufen gebracht habe):

http://www.zeilhofer.co.at/wiki/doku.php?id=siglent_sdm3065x

Hier noch ein einfaches Script um 10 Werte bei gegebener Voreinstellung
einzulesen:

1

import pyvisa as visa

2

import pylab as pl

3

import time

4

5

def main():

6

  _rm = visa.ResourceManager()

7

  sds=_rm.open_resource("TCPIP::192.168.178.67::INSTR")

8

  idn = sds.query("*IDN?")

9

  print("idn: "+idn)

10

11

  for n in range(1,10):

12

    wert = sds.query("READ?")

13

    time.sleep(1) # Sleep for 1 second

14

    print(wert)

15

16

if __name__=='__main__':

17

  main()

Christoph M. schrieb:
> Ich hatte zwei Jahrzehnte ein METEX M-3650 Handmultimeter, welches mir
> überaus gute Dienste geleistet hatte, bis der Drehschalter nicht mehr
> richtig funktionierte.

Auch ich besitze u.a. ein Metex M-3650, dass immer noch hervorragend
funktioniert, und es gerade in Bezug auf Präzision immer noch locker mit
neueren Multimetern aufnimmt, von denen ich auch ein paar habe.

Wenn beim M-3650 nur der Drehschalter nicht mehr richtig funktioniert,
würde ich auf jeden Fall etwas Arbeit investieren, um dessen
Kontakte/Mechanik wieder instand zu setzen, denn so ein M-3650
wegzuschmeissen wäre echt zu schade.


Von den moderneren Multimetern, die ich besitze, gefallen mir die von
"Brymen" am besten, insbesondere weil sie nicht so lahmarschig reagieren
wie viele andere.

Lutz V. (lutz_vieweg)
>Wenn beim M-3650 nur der Drehschalter nicht mehr richtig funktioniert,
>würde ich auf jeden Fall etwas Arbeit investieren, um dessen
>Kontakte/Mechanik wieder instand zu setzen, denn so ein M-3650
>wegzuschmeissen wäre echt zu schade.

Oh ja, da hast Du recht. Vielleicht sollte ich es mal mit Kontaktspray
versuchen.
Ich könnte es ja eventuell sogar mit dem SDM3065 kalibrieren (falls sich
da intern was einstellen lässt).

Ich muss hier noch mal das Python-Script von oben korrigieren. Die
Messung bleibt hängen, wenn man den Trigger nicht immer wieder neu
auslöst.

Hier die "funktionierende" Version:

1

import pyvisa as visa

2

import pylab as pl

3

import time

4

5

def main():

6

  _rm = visa.ResourceManager()

7

  sds=_rm.open_resource("TCPIP::192.168.178.67::INSTR")

8

  idn = sds.query("*IDN?")

9

  print("idn: "+idn)

10

  time.sleep(1) # Sleep for 1 second

11

  sds.write("TRIGGER:SOURCE IMMEDIATE;TRIGGER:COUNT 1;SAMPLE:COUNT 1;TRIG:DEL:AUTO 1")

12

13

  for n in range(1,10):

14

    sds.write("INIT") #Set the trigger state for “wait for trigger”.

15

    sds.write("*TRG") #Send a trigger signal

16

    wert = sds.query("READ?")#Read and erase measurement results from reading storage

17

    print(wert)

18

19

if __name__=='__main__':

20

  main()

Christoph M. schrieb:
> Lutz V. (lutz_vieweg)
>>Wenn beim M-3650 nur der Drehschalter nicht mehr richtig funktioniert,
>>würde ich auf jeden Fall etwas Arbeit investieren, um dessen
>>Kontakte/Mechanik wieder instand zu setzen, denn so ein M-3650
>>wegzuschmeissen wäre echt zu schade.
>
> Oh ja, da hast Du recht. Vielleicht sollte ich es mal mit Kontaktspray
> versuchen.

Ich fürchte, Kontaktspray wird nicht wirklich etwas bewirken, zumal es
nicht alleine ein Kontaktproblem ist, sondern der Drehschalter
schwergängig geworden ist. Ich habe vor einiger Zeit mein eigenes MAXCOM
MX 620 gereinigt, weil es genau die von Dir beschriebenen Symptome

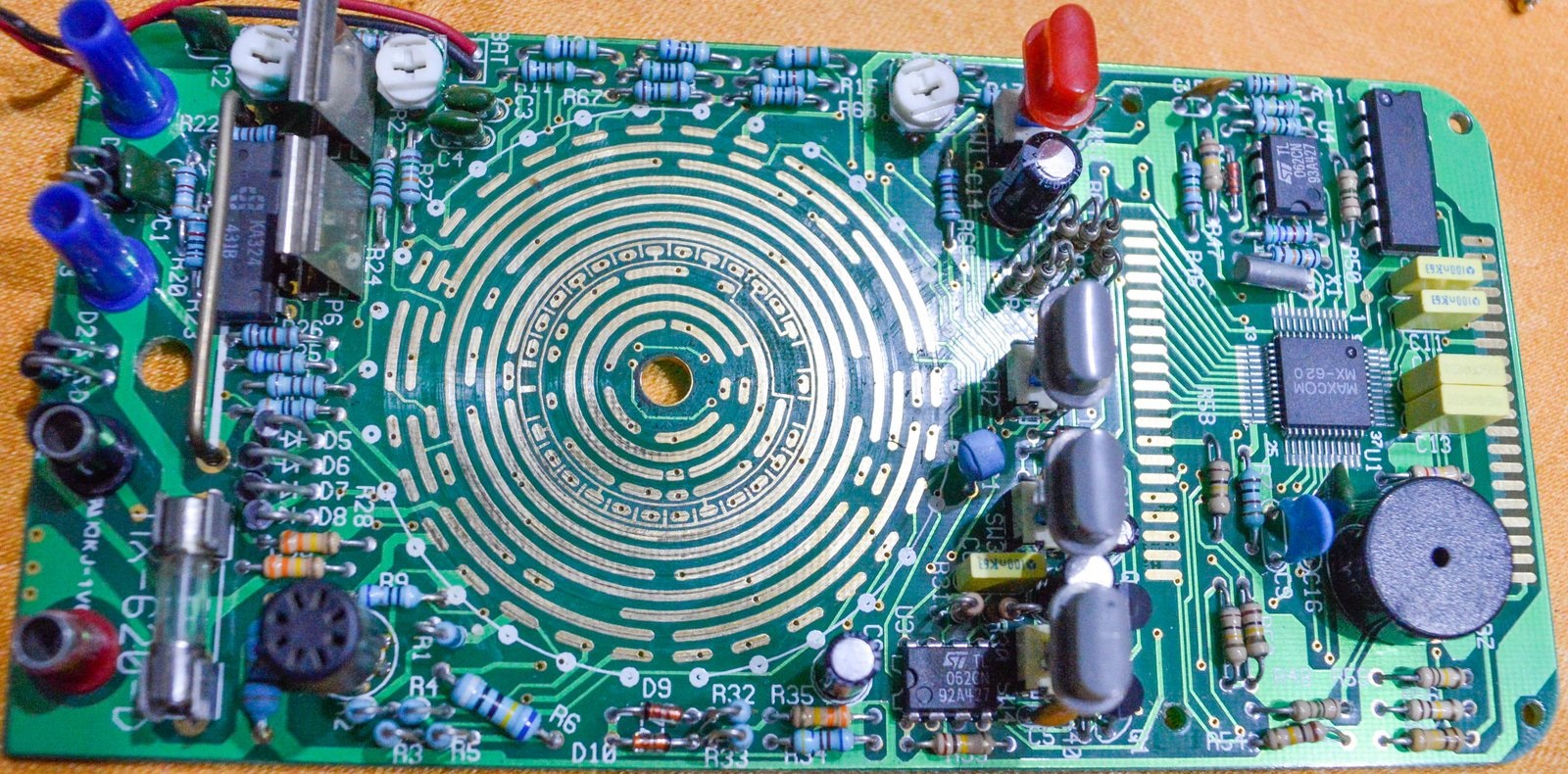

hatte. Ein Foto* zeigt die vielen Kontakte auf der Platine. Das Gerät
ließ sich gut zerlegen und der Jahrzehnte alte Schmodder gut von Platine
und Schalter entfernen. Jetzt geht der Schalter wie neu. Das sollte bei
Deinem METEX so auch gelingen. Mit Kontaktspray wird Dir kein
nachhaltiger Erfolg beschieden sein.

Das Foto ist aus dem Internet, ich habe keines bei der Reparatur
gemacht. Es sieht auf meinem DMM allerdings exakt so aus.
