Dimensionierung der Spule bei Schaltregler LM22680

Gast #2275407
Hallo zusammen,
ich bin grad dabei die Bauteile für den Schaltregler LM22680 zusammen
zusuchen und komm bei der Applicationnote etwas ins grübeln. Das ganze
soll irgendwann mal aus 24V 12V.
Die geben zur Berechnung der Induktivität folgende Formel an:

L=(V_out * (V_in - V_out)) / (I_rippel  F  V_in)

So weit so unklar. Was meinen die denn mit I_rippel? Als Erklärung steht
"The maximum ripple current, IRIPPLE , should be less than twice the
minimum load current."  WTF?!?
Mit "minimum load" ist doch der spätere Laststrom gemeint, oder? Problem
ist, dass ich meinen "minimum load" noch garnicht genau kenne.
Kann mir einer einen groben Wert für die Spule nennen? Ich wollt so
Richtung 22uH?
Danke schonmal für eure Hilfe!
Grüße Thomas
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast

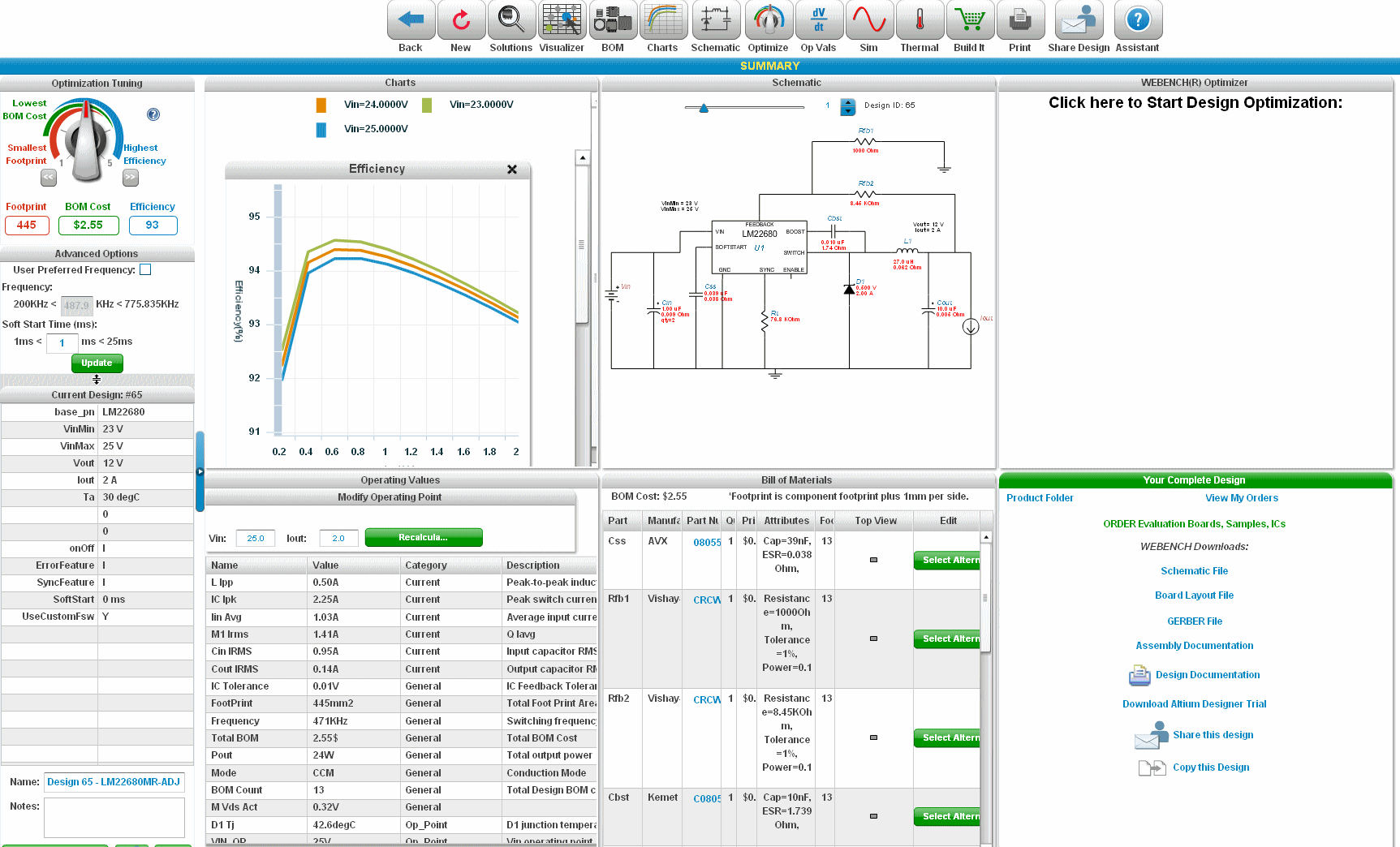

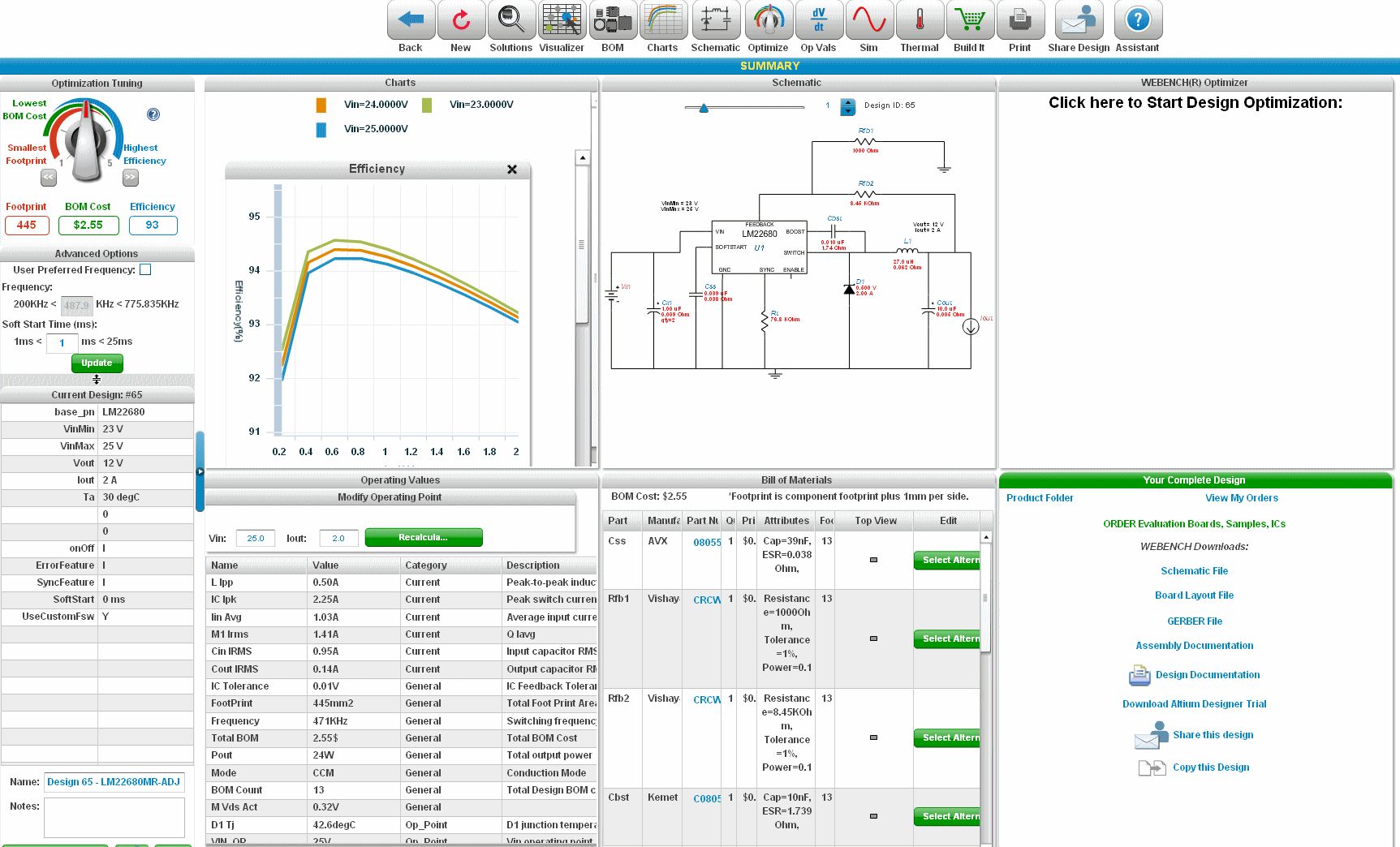

Oh...auf der Herstellerseite war ich noch garnicht. War nur bei Farnell
unterwegs. Danke für den Tip.
Aber kann mir trotzdem jemand erklären was die mit I_rippel meinen?
Welcher Strom ist das? Und wie schätzt man den ab?
Dankeee
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Achim Schulte schrieb:
> Das ist der verbleibende Stromrippel.
>
> Man wählt ihn üblicherweise doppelt so groß wie den Mindeststrom.

:) Das ist eine schöne Übersetzung, aber ich versteh immernoch nicht
"wo" dieser Strom fließen soll? Oder ist das nur so eine Art
"Blindstrom"?
Muss ich meine Spule auf diesen Strom auslegen?
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Angenommen, Du hast 100mA Strom in der Spule - im Mittel.
Dann taktest Du ja trotzdem. Der Spulenstrom geht von 80mA auf 120mA und
wieder zurück. Dann beträgt der Rippel: 120mA-80mA = 40mA.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
ah - hab eben erst gesehn, dass das so im Englischen drin steht (im
Deinem ersten Beitrag). Wahrscheinlich bin ich vor 2 Tagen genau über
diesen Satz gestolpert, als ich einen LM5118 dimensioniert habe.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Alles klar, jetzt kommt langsam Licht ins Dunkel.
Für meine Anwendung heißt das bei 1.5A Laststrom 3A Rippel...ohje, das
wird eine dicke Spule.
Aber Danke nochmal für eure Hilfe und ein schönes Wochenende!
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Nein. eben nicht.
Angenommen, Du legst Dein Wandler auf 100mA bis 3A aus. Dann würde man
den Rippel auf 2xMindeststrom, also 200mA auslegen, so dass er also um
100mA mit +-100mA, also von 0 bis 200mA schwankt.
Bei 3A hättest Du dann 2.9A .. 3.1A.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
>"Und ausserdem wären es 750mA Ripple bei 1,5A Mindestlaststrom... :-/"

Mit less than twice of se Mindeststrom meinen die aber "< 2x Imin",
nicht "< Imin/2"
Kann man aber nicht eindeutig aus dem Satz entnehmen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
>Der Knackpunkt ist aber, dass der Inom eben nicht der Imin ist...

ja - Imin muss Thomas selbst definieren.
Wobei es ja nur darum geht, die Grenze zum lückenden Betrieb zu
definieren. Darunter gehts ja immer noch. Nur eben lückend.
Antwort Zitieren Bearbeiten Löschen Melden Danke
