Sharp LCD Display aus Limousine

Jan Gast #3396822
Hallo Zusammen,

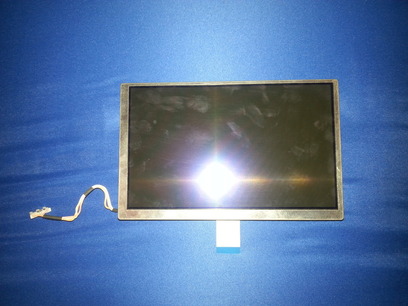

ich habe vor ein paar Jahren ein großes LCD Display vom Tacho eines
Autos vor dem Schrott gerettet, vom Rest der Beschaltung ist nichts mehr
übrig. So sah die ganze Konsole mal aus:

http://files.mercedes-fans.de/images/2009/05/1a35501872b5e0817e243ceafc0b806d.jpg

Meine Frage ist nun ob Ihr eine Möglichkeit seht das Display wieder zum

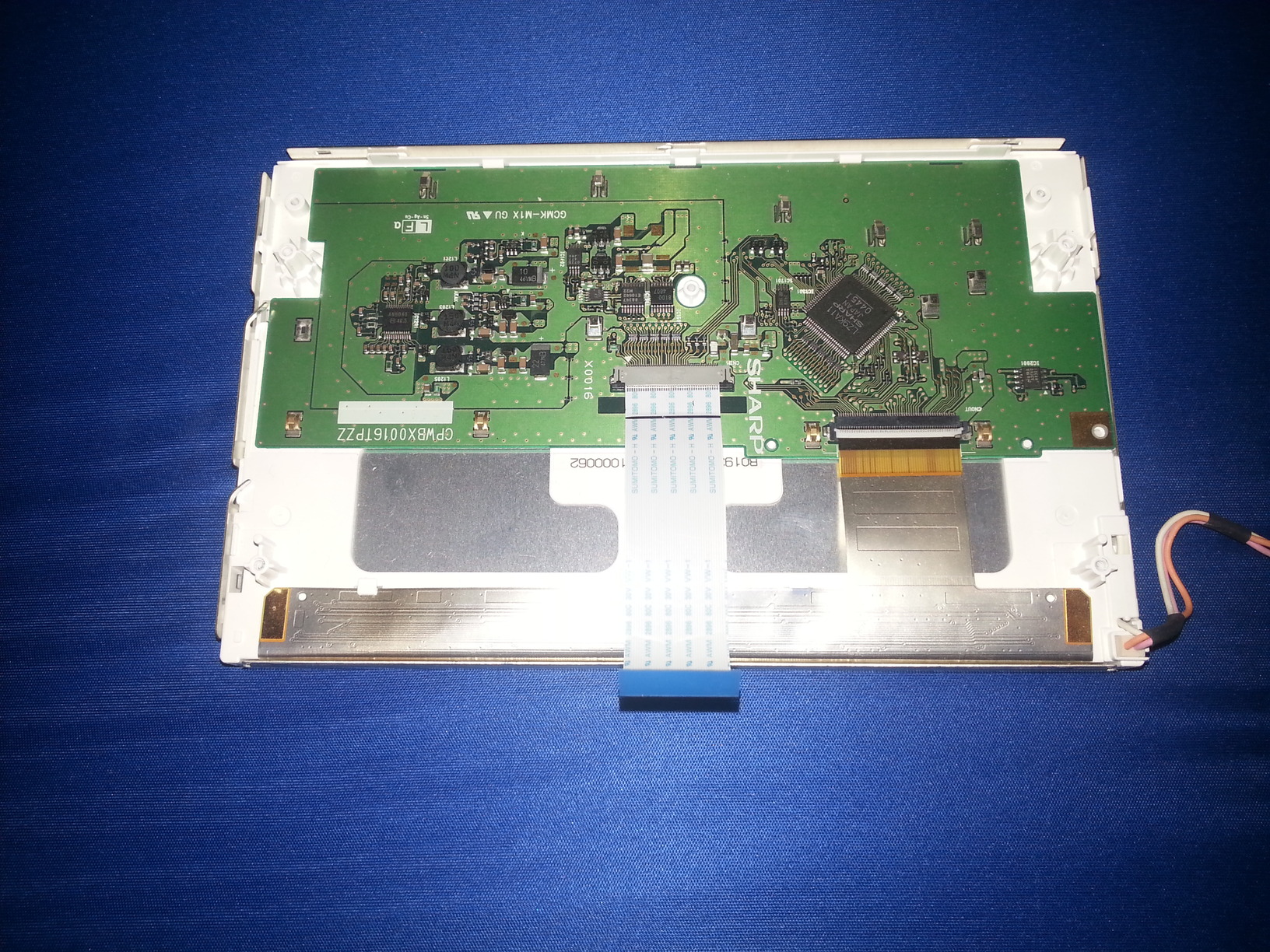

laufen zu bringen? Hergestellt wurde es von Sharp und bestückt mit einem

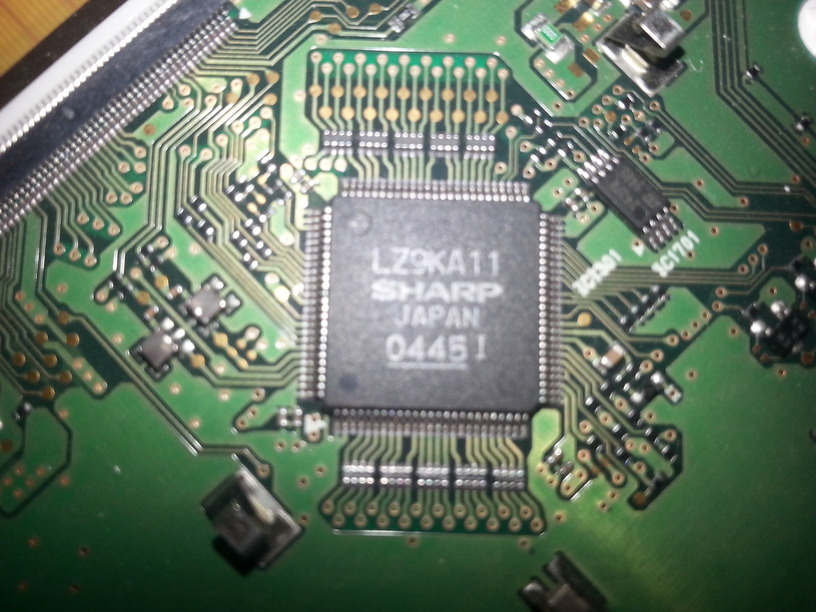

Controller namens Sharp LZ9KA11, wenn ich mich nicht verzählt habe wurde
es mit einem 44 poligem Flachbandkabel mit dem restlichem Armaturenbrett
verbunden.

Vielen Dank schonmal (-;

Gruß
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Martin R. #3396913

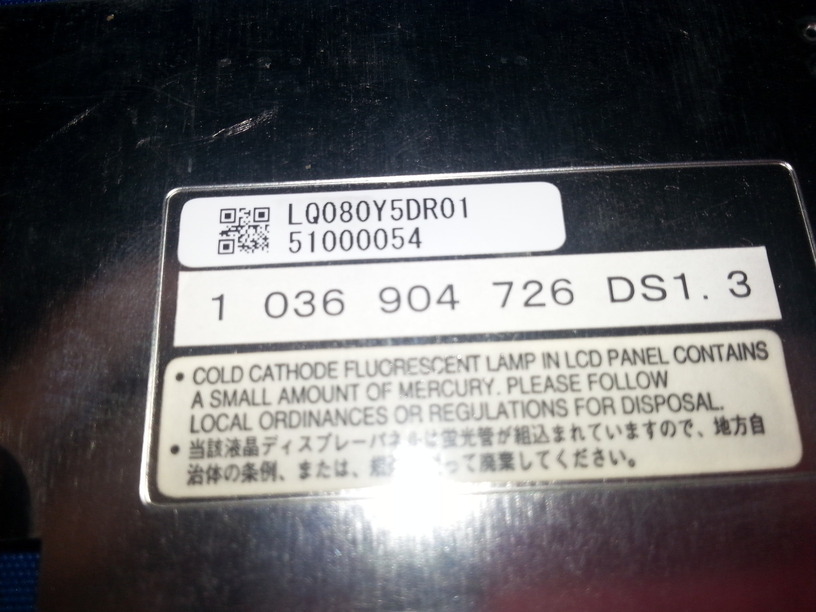

Ja, hab auch grad gesucht. Ich find nur das vom LQ080Y5DR02. Man müsste
mal rauskriegen, was die Unterschiede zwischen dem 01 und dem 02 sind.
Vielleicht ist es nichts kritisches, dann würde dir das 02er Datenblatt
helfen. Das 02er hat übrigens einen 40 poligen Connector.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Jan Gast #3396924
Ah Moment....
Der Display Controller ist ja schon verbaut und "will" Seriell seine
Daten über den I2C Bus haben wenn ichs richtig verstanden habe. Jemand
eine Idee wie man so etwas realisieren kann?
Antwort Zitieren Bearbeiten Löschen Melden Danke
Martin R. #3396926
Naja ist keine Standard-Pinbelegung. Mit nem ARM kriegste das hin ;-)
...aber der Aufwand eine Schaltung dafür zu machen ist nicht zu
unterschätzen. Du könntest aber z.B. das LPC4357-EVB nehmen und nur noch
eine Adapterplatine für dein Display bauen (siehe z.B.
http://www.lpcware.com/content/project/lpc4357-evb-capacitive-touchscreen-addon).
Das soll aber nur eine Möglichkeit sein, die relativ schnell
realisierbar ist. Gibt sicherlich noch andere Lösungen, z.B. einen
LCD-Controller von den Chinesen, dann kriegste das auch mit nem
kleineren µC hin. Weiß ja nich wie weit du dich mit ARM auskennst.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Jan Gast #3396927
40 polig passt, hatte mich verzählt bei den kleinen Pinns. /=

Der Stecker für die CCFL ist 3 polig. (Hintergrundbeleuchtung
funktioniert übrigens noch ich habe es gerade versucht)
Antwort Zitieren Bearbeiten Löschen Melden Danke
Martin R. #3396934
Auszug aus Datenblatt:

> The followings are possible to control by I2C
> －
> Bus communication:
> 1)
> Brightness, Contrast and γ adjustment function
> 2)
> RGB signal offset adjustment function
> 3)
> Horizontal and Vertical display
> position adjustment function
> 4)
> Switching function of the display direction
> 5) Switching function of the test pattern indication

Die RGB Daten wirst du trotz I2C rüberschieben müssen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Jan Gast #3396935
Danke für deine Vorschläge!

Martin R. schrieb:
> Naja ist keine Standard-Pinbelegung. Mit nem ARM kriegste das hin
> ;-)
> ...aber der Aufwand eine Schaltung dafür zu machen ist nicht zu
> unterschätzen. Du könntest aber z.B. das LPC4357-EVB nehmen und nur noch
> eine Adapterplatine für dein Display bauen (siehe z.B.
> http://www.lpcware.com/content/project/lpc4357-evb...).
> Das soll aber nur eine Möglichkeit sein, die relativ schnell
> realisierbar ist. Gibt sicherlich noch andere Lösungen, z.B. einen
> LCD-Controller von den Chinesen, dann kriegste das auch mit nem
> kleineren µC hin. Weiß ja nich wie weit du dich mit ARM auskennst.

den LPC4357-EVB schau ich mir an, an der Adapterplatine solls nicht
scheitern. Mich hat erstmal interessiert ob das überhaupt möglich ist
das LCD zu betreiben. (=
Hast du ein Beispiel (also eine Bezeichnung) für einen LCD Controller
der geeignet ist? Ich bin momentan noch Anfänger beim Thema AVR, das
wäre eventuell was für ein zukünftiges Projekt.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Martin R. #3396943
Möglich ist das, aber ist ziemlich großer Aufwand. Aber wenn du dabei
Lernen willst ists nen cooles Projekt. Dann wäre das LPC4357-EVB +
Adapterplatine gut, wenn du relativ wenig Hardwareaufwand haben willst.

Oder du kaufst einfach in der Bucht so eins hier: 121089743977. Das is
zwar ein 5" Beispiel, aber damit hast du den Einstieg einfacher, geht
auch mit AVR. Da findest du bestimmt auch Code-Beispiele im Netz.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Jan Gast #3396952
Das ganze ist erstmal nur zum lernen gedacht, ich versuche mich am
besten mit dem von dir verlinktem Display zuerst und wenn die
Ansteuerung da läuft kann ich mir Gedanken über das große Display
machen. Parallel suche ich weiter nach dem Datenblatt.

Danke nochmals! (=
Antwort Zitieren Bearbeiten Löschen Melden Danke
