Hallo,
heute ist es mir endlich gelungen den Toner Chip meines Druckers
auszulesen und neu zu beschreiben. Ich dachte, es ist vielleicht für
einige von euch ganz nützlich, wenn ich meine Erkenntnisse hier teile.
Der Ricoh Aficio SP 100e besitzt wie die meisten Laserdrucker einen Chip
auf der Tonerkartusche, der die gedruckten Seiten "zählt". Wenn dieser
leer ist kann nicht mehr gedruckt werden, auch wenn der Toner noch nicht
leer ist oder bereits wieder aufgefüllt wurde, was bei diesen Kartuschen

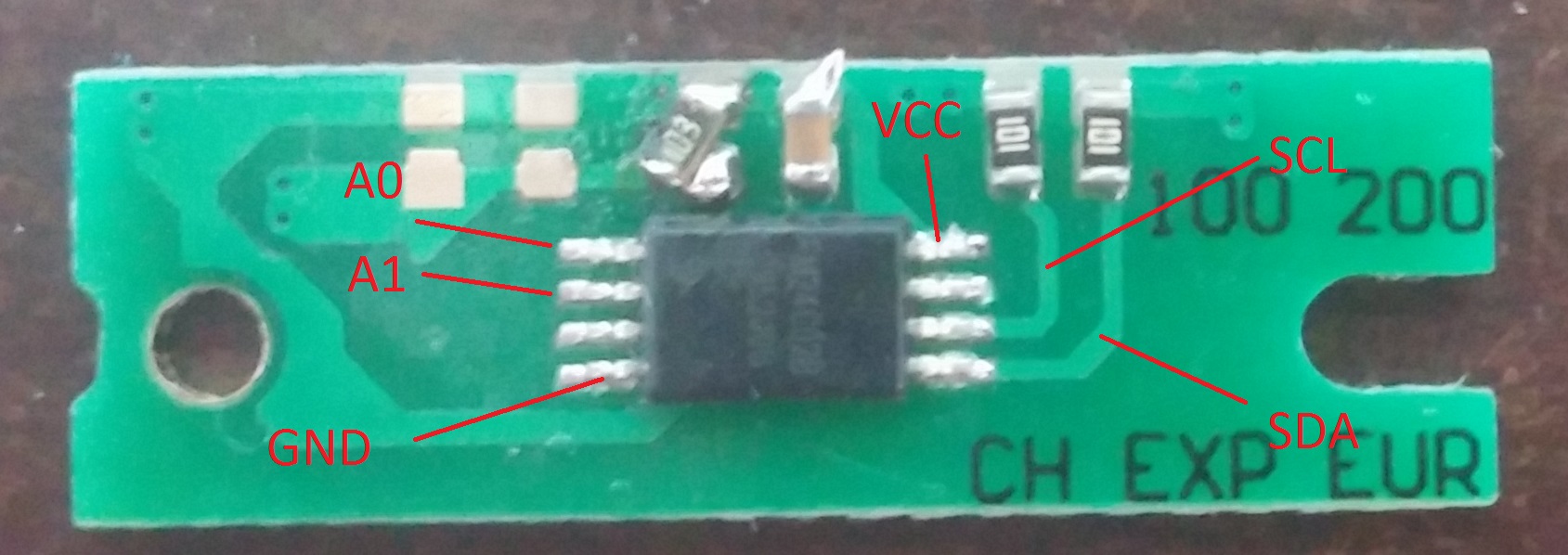

sehr einfach geht. Der Chip besitzt als Herzstück ein SO8-EEPROM des
Typs FM24C02B. Dieses unterscheidet sich vom Microchip M24C02B nur
darin, dass es Adresspins besitzt, die beim Auslesen mit der gesendeten
Adresse übereinstimmen müssen. Der Chip ist so verdrahtet, dass man das
EEPROM nicht auslesen kann, da A0 und A1 auf VCC gelegt sind und somit
nicht mit der vom Programmer gesendeten Adresse übereinstimmen. Man muss
also zum Auslesen A0 und A1 auf GND legen. Dann kann man mit jedem
beliebigen EEPROM Programmer den Chip wie ein M24C02B auslesen und neu
beschreiben. Bevor man den Chip jedoch wieder in den Drucker einsetzt
muss man A0 und A1 wieder auf VCC legen, sonst wird der Chip nicht
erkannt. Ich habe zum Testen einen halb "leeren" Chip ausgelesen und
dessen Daten zurück auf einen "leeren" Chip geschrieben. Das
funktioniert wunderbar und der Chip ist wieder nutzbar. Allerdings
verstehe ich nicht, wie die Seitenzahl in den Chip geschrieben wird.
Vielleicht kann jemand von euch mit dem Dump was anfangen.
Grüße
Max
Die Seitenzahl könnte passen, müsste ich noch mal genau nachsehen. Ich
habe mir die Dateien ehrlich gesagt selbst noch gar nicht so richtig
angesehen. Ich war erstmal zufrieden damit halb volle Chips zu kopieren.

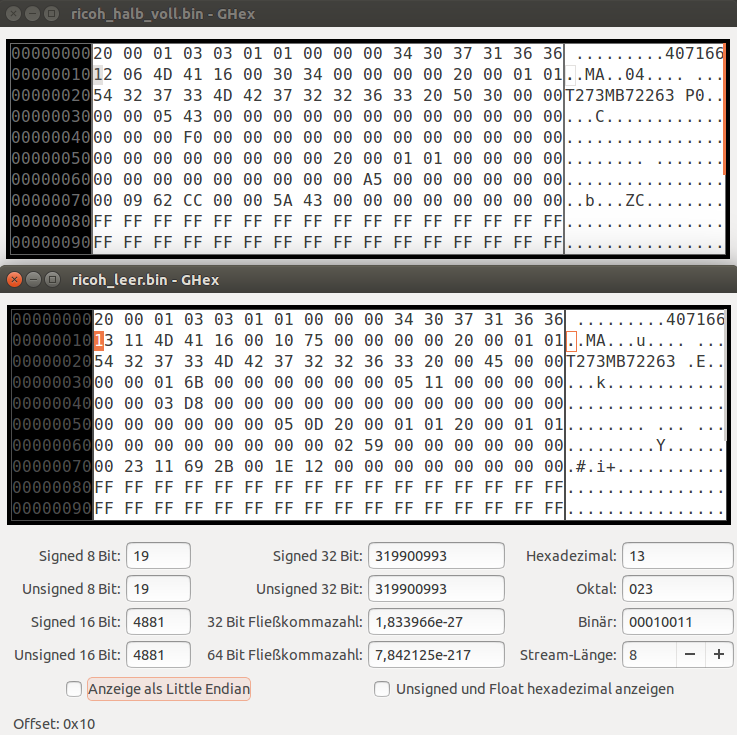

Die ersten 22 Byte scheinen eine Art Header zu sein, die sind bei beiden
Dumps identisch. Die 12 Bytes ab Offset 0x20 sind auch gleich bei
beiden. Ansonsten kann ich da aber nicht mehr viel herauslesen. Irgendwo
müsste ja die Seitenzahl, die für diesen Chip noch übrig ist gespeichert
sein. So ein Chip ist wohl eigentlich für maximal 1200 Seiten nutzbar,
dann sollte die Kartusche leer sein.
Es sind doch leider recht viele verschiedene bits.
So leicht wollen die es einem wohl nicht machen.
Vermutlich müsstest Du eine Seite drucken, wieder auslesen, noch eine
...
Dann sind sicher auch noch andere (Prüfsummen?) Werte mit dabei.
Ist wohl das Beste einen neuen Chip zu kopieren und das dump immer
wieder zu verwenden. Es sei denn er stört sich an dessen Seriennummer
die auch noch im Drucker verwaltet wird.
GHex z.B. zeigt schön verschiedene Zahlenformate an, das macht es
leichter die möglichen Werte zu erkennen.
Max W. schrieb:> Der Chip besitzt als Herzstück ein SO8-EEPROM des> Typs FM24C02B. Dieses unterscheidet sich vom Microchip M24C02B nur> darin, dass es Adresspins besitzt, die beim Auslesen mit der gesendeten> Adresse übereinstimmen müssen. Der Chip ist so verdrahtet, dass man das> EEPROM nicht auslesen kann, da A0 und A1 auf VCC gelegt sind und somit> nicht mit der vom Programmer gesendeten Adresse übereinstimmen. Man muss> also zum Auslesen A0 und A1 auf GND legen. Dann kann man mit jedem> beliebigen EEPROM Programmer den Chip wie ein M24C02B auslesen und neu> beschreiben. Bevor man den Chip jedoch wieder in den Drucker einsetzt> muss man A0 und A1 wieder auf VCC legen, sonst wird der Chip nicht> erkannt.
Das EEPROM ist vollständig kompatibel zu einem ST M24C02 oder MC
24C02C. Ein MC M24C02B gibt es nicht, da ist ein M zu viel.
Hallo,
dein Post interessiert mich sehr. Mit welchem Mittel hast du den Eeprom
über Linux auslesen und in einem Hex-Editor darstellen lassen können?
Solch ein Tool suche ich noch :)
Wäre dir für einen Hinweis sehr dankbar.
Mit Gruß
Mike
Ich kann nur Sagen wie das ganze bei Samsung fünktioniert, welche auch
solche Chips benutzen. Dort wird die Seitenzahl nich auf dem
Kartuschenchip gezählt, sondern auf einem EEPROM im Gerät selbst. Der
Chip an der Kartusche enthält nur eine eindeutige ID mithilfe der
Drucker die neue Kartusche von der alten unterscheiden kann und somit
wieder von 0 beginnen kann zu zählen.
Den Chip im Drucker konnte man ganz leicht hacken indem man einfach den
R/W-Pin fest auf das Read-Potential gelegt hat. Somit war dann Schluss
mit neuen Zählwerten schreiben ;)
Max W. schrieb:> ausgelesen habe ich das EEPROM mit einem USB Programmer aus Fernost> (SP200SE) allerdings unter Windows.
Ich habe einen Ricoh SP250 Drucker und da dürfte der Toner chip ähnlich
wie bei dir beschaltet sein (Address-Pins). Daher hab ich mir mit einem
STM32 Discovery eine kleine Firmware zum flashen gestrickt. Habe von
einem neuen Toner die EEPROM Inhalte ausgelesen und nun kann ich meine
alten Toner damit programmieren. Die Firmware versucht auf die jenigen
Adressen zuzugreifen, bei Erfolg wird einfach der Inhalt des neuen
Toners reingeschrieben. Somit muss man nichtmal das PCB mit dem EEPROM
ausbauen, einfach mit dem discovery verbinden, einmal auf den button
drücken und fertig.
Details zu finden unter:
http://esdblog.org/ricoh-sp-c250dn-laser-printer-toner-hack/
Hello, apologies that I cannot speak Deutch. I hope someone is able to
understand what I am saying here.
I found this thread and ran it through translate as I am also looking to
reuse my Ricoh chips on my sp100e. The address pins being tied high are
not a problem, I was able to read the contents of the 24c02 using the
chip address of 0x53 using an Arduino nano, outputting the memory over
the serial monitor. My idea was to emulate the eeprom, but not being a
programmer I realised it is beyond my ability. I can post the details
from an 'empty' chip, and one that has printed two pages if that will
help, but they are not bin files, just a list of memory values. Let me
know if this would help.
Hi David,
Can you upload pictures of empty contend and then when 2 pages printed?
Wonder how it's changed. I have SP112 type.
Also question, what do you mean 'empty' chip?
Is it extraction of a starter toner (500pgs toner included with a new
printer) or contend of new full cartage (1200 pgs)?
Meine Schwester hat auch so einen Drucker.
Es gibt fertige Ersatzeproms zu kaufen...
Hab aber dann doch einfach neuen Toner gekauft, da man doch in die
Tonerkasette ein Lock brennen muss. Das war mir zuviel Gefummel.
Der ganze Drucker ist ja Beschiss. Denn ohne das e im Namen (e wie
Europe) gibt/gab es das Teil in Asien auch. Nur da ohne Chipzwang und
dazu noch Toner mit Nachfüllloch und Nachfülltonerbeutel. Tja... mit den
ollen Europäern kannste's ja machen.
Matthias B. schrieb:> Ich kann nur Sagen wie das ganze bei Samsung fünktioniert, welche auch> solche Chips benutzen. Dort wird die Seitenzahl nich auf dem> Kartuschenchip gezählt, sondern auf einem EEPROM im Gerät selbst. Der> Chip an der Kartusche enthält nur eine eindeutige ID mithilfe der> Drucker die neue Kartusche von der alten unterscheiden kann und somit> wieder von 0 beginnen kann zu zählen.>
Was macht der Drucker, wenn man verschiedene Kartuschen durcheinander
verwendet? Hat der für eine begrenzte Anzahl Kartuschen mehrere
Speicherbereiche im Motherboard-EEPROM, damit er sie unterscheiden kann?
Abdul K. schrieb:> Was macht der Drucker, wenn man verschiedene Kartuschen durcheinander> verwendet? Hat der für eine begrenzte Anzahl Kartuschen mehrere> Speicherbereiche im Motherboard-EEPROM, damit er sie unterscheiden kann?
Keine Ahnung, mit dem ablöten seines "Write Enable" Beinchens zählt er
bei mir jedenfalls gar nix mehr :-D
Hallo,
sorry dass ich mich so lange nicht mehr zu Wort gemeldet habe. Ich hatte
leider nicht die Zeit mich weiter mit dem Drucker zu beschäftigen.
Gestern habe ich dann aber herausgefunden, dass der Drucker 80%
Füllstand anzeigt, wenn man die 0xFF ab Offset 0x80 aus dem Dump mit
0x00 ersetzt. Die Werte davor scheinen keinen Einfluss darauf zu haben.
Was aber viel wichtiger ist: Man kann den write protect Pin des EEPROM
einfach auf VDD legen und schon kann man einen Chip ewig benutzen.
Dieser ist auf der Leiterplatte mit GND verdrahtet, diese Leiterbahn
muss also vor dem Brücken durchtrennt werden.
Danke für eure Hilfe! Jetzt können wir quasi für lau mit dem SP100e
drucken.
David schrieb:> Hello, apologies that I cannot speak Deutch. I hope someone is able to> understand what I am saying here.>> I found this thread and ran it through translate as I am also looking to> reuse my Ricoh chips on my sp100e. The address pins being tied high are> not a problem, I was able to read the contents of the 24c02 using the> chip address of 0x53 using an Arduino nano, outputting the memory over> the serial monitor. My idea was to emulate the eeprom, but not being a> programmer I realised it is beyond my ability. I can post the details> from an 'empty' chip, and one that has printed two pages if that will> help, but they are not bin files, just a list of memory values. Let me> know if this would help.
Hello David,
I also tried emulating the EEPROM with an Attiny25 but the printer did
not recognize it as a valid toner cartridge. I think this happens
because the emulation is much slower than a normal EEPROM.
But there is no need for an emulation because you can prevent the
writing of the chip by connecting the write protect pin (pin 7) of the
EEPROM with the supply voltage. If you do so, the printer can read the
content of the chip but can not write it anymore. This pin is connected
to GND by default so you have to cut this connection first and then
reconnect it to VDD.
Falls dieser Thread noch gelesen wird:
Wird der Chip vom Toner modifiziert oder der Chip auf der Platine im
Drucker?
matthias882 schreibt oben von dem Chip IM Drucker, bei max96 klingt es
nach dem Chip auf der Toner-Patrone???
Hugo K. schrieb:> Wird der Chip vom Toner modifiziert oder der Chip auf der Platine im> Drucker?> matthias882 schreibt oben von dem Chip IM Drucker, bei max96 klingt es> nach dem Chip auf der Toner-Patrone???
matthias882 spricht speziell von seinem Samsung-Drucker. Beim Rest ging
es um Ricoh. Einfach genauer lesen.
Diese ganze Arbeit kann man sich auch sparen in dem man im Servce Mode
eine Ziffer auf 0 stellt. Bei meinem Ricoh SP 112 geht das ohne Probleme
und ich drucke weiterhin mit der Starterkartusche. Ich bin mir sicher,
dass dies auch mit anderen Modellen der Marke Ricoh geht, weil im
Service Mode auch andere Modelle standen.
Andere Modelle:
SP111
SP 111SU
SP SF
SP 112
SP 112SU
SP 112SF
SP 110
SP 110SU
SP 110SF

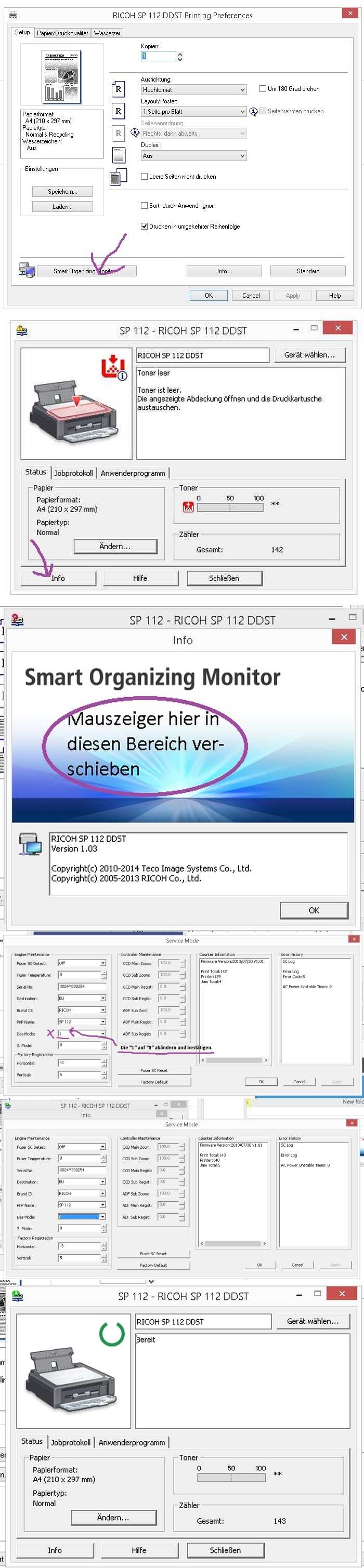

Sobald der Mauszeiger sich in dem Feld (Bild 3) befindet muss man dann
Shift+Ctrl drücken und gedrückt halten und auf der rechten Maustaste 2x
drücken.
Wird mal ausprobiert, wenn der neue Toner zur Neige geht. Wenn's klappt,
dann schonmal Danke im Voraus. Doof ist immer noch das fehlende
Tonernachfüllloch in europäischen Tonerkartuschen.
In einem Video hat einer ein Loch von oben mit einem Lötkolben
geschmolzen. In das Loch hat er dann den Toner mit einer kleinen Flasche
gekippt. Das war nur eine sauerei. Hineinbohren geht wahrscheinlich
nicht wegen den Plastikpartikeln die dann in den Tonertank gelangen
könnten.
Sollte ich da mal machen, dann werde ich das Loch so groß wie eine ein
Cent Euromünze hineinschmelzen und mit einen kleinen Trichter das Pulver
leicht hinein klopfen. Als Deckel für das Loch geht sicherlich ein
zugeschnittener Plastikdeckel einer PET Flasche, welches man mit einer
Heißklebepistole fixiert damit es auch Luftdicht ist bzw. keine
Feuchtigkeit eindringen kann.
Here the All-in-one arduino sketch I use for resetting the SP100E toner
chips with an Arduino Uno R3. It's a modified sketch from
https://github.com/lugu/reset_sp112. The chip memory is first
programmed, then it's checked by comparing with the dump file. If
everything is ok, the builtin led blinks.
Hallo,habe auch den Laser-Drucker RICOH Aficio 211 und möchte den Chip
reseten, wie J.G.(Gast)beschrieben hatte.Ich komme mit der Tatenkombi
nicht in das Menue.kannst du mir weiterhelfen
Hallo
habe den Zugriffcode gelesen lautet "Admin"
Weiss aber noch nicht wie man in den Service Mode kommt wie J.G. Gast
beschrieben hat um den Wert des Chips zu ändern .Danke
Dieser Beitrag hat mir sehr geholfen,zeugt von großer Sachkenntnis !
Nach dem Ausführen der dargelegten Schritte,Bilder waren dabei sehr
hilfreich,hat alles auf Anhieb geklappt.
Die "leere" Kartusche druckt wieder.
Vielen Dank nochmals.
Eine Frage habe ich allerdings noch dazu:
Kann man die Anzeige der gedruckten Seiten auch auf "Null" stellen ?
Wenn ja,dann wie ?
In Erwartung auf eine positive Antwort und mit
frdl.Grüßen
@Vogtländer
Nicht das ich es wüsste. Ich selber denke da nur, dass der Zähler
einfach nicht mehr zählt. Das Zählen der gedruckten Seiten scheint mir
auch nicht wichtig, weil ja nicht jeder Druck identisch ist und man
somit ja nur erahnen kann wieviel man noch drucken könnte. Spätestens
wenn der Tonertank leer ist merkt man es.
Danke JG. Bin durch Google auf den Post gekommen und konnte mein Problem
binnen Minuten lösen. Ist echt eine Frechheit, was sich die Firmen hier
erlauben. Bin mit dem Drucker eigentlich zufrieden ... aber sowas ist
unterste Schublade.
Herzlichen Dank Dir daher nochmals!
tja, alles nett, aber mit einem USB Anschluss kann man beim Ricoh SP 211
SU keinen Zugriff per Smart Monitor auf den Drucker bekommen. das prog.
braucht anscheinend eine IP-Adresse.
ich probier stattdessen mal einen neuen chip für 3,50 bei ebay aus.
Habe einen "RICOH SP C250DN"
Wenn ich dieser Beschreibung folge, (Wenn sich der Mauszeiger im Feld
Bild 3 befindet, Umschalt+Strg drücken, gedrückt halten und mit der
rechten Maustaste 2x klicken) dann passiert bei mir garnichts.
Giebt es da noch einen anderen Trick?
Mal ein Update: Der Trick mit der Druckertreibersoftware hat leider
nicht funktioniert. Das geheime Menü kommt, konnte aber nichts
zurücksetzen.
Jetzt steht der Drucker nur rum, weil er halt wieder sagt "Toner alle".
Dafür hat meine Schwester jetzt nen teureren, mit Scanner, Brother
glaube, aber der zählt ja auch... hat zwar Tonersparmodus, aber ob der
was bringt? Gibt auch noch keine Fakechips für den.
Egal. Ich habe mir spontan für 8 Euro bei Aliexpress 10 Tonerchips
geholt. Versand ging sogar recht fix über Luftpost. Auf ebay bekomme ich
dafür einen aus Deutschland. Werde jetzt den Trick mit dem Pin 7 auf VDD
klemmen mal probieren, wenn's nicht klappt hab ich ja noch 9 chips :)
bastel_ schrieb:> hat zwar Tonersparmodus, aber ob der was bringt?
Das sollte im Schwarzton gut sichtbar sein.
Auch gut zu sehen mit einem Mikroskop.
Es werden einfach Pixel ausgelassen welche kein schwarzes Pigment
bekommen -> Führt zu einem Grau.
Hallo!
Da dieser Thread relativ weit vorne in Google auftaucht, wenn man sucht
wie man Chips umprogrammiert, möchte ich hier meine Ergebnisse zum Ricoh
SP213W dokumentieren.
Im Anhang findet ihr einen Arduino Sketch, getestet habe ich es an einem
Nano.
Der Sketch liest als erstes die alten Daten aus, zeigt dann welche neuen
Daten draufgeschrieben werden und liest anschließend die neuen Daten vom
Chip damit man sie im Nachhinein per Hand vergleichen kann.
Der Sketch ist aus verschiedenen Quellen zusammenkopiert, die wichtigste
ist dieses Video: https://www.youtube.com/watch?v=Wwd5UCi9Huw
Darin wird auch erklärt wie das Ganze prinzipiell verkabelt werden muss.
Allerdings ist die Pinreihenfolge beim SP213w etwas anders als gezeigt,
deshalb habe ich nochmal ein Bild mit der Pinbelegung angehängt.
Viele Grüße,
Leo
Ps: Schaut den Sketch nicht zu genau an, ist nicht so schön geworden. :P
Aber bei mir gehts und das reicht mir.
Die i2c Adresse vom Chip habe ich mir dem I2C Scanner von Arduino
herausgefunden. https://playground.arduino.cc/Main/I2cScanner
Falls es jemandem hilft:
Bin bei der Suche nach Möglichkeiten den IC41-Resttintenbehälter von
meinem Aficio 2100N zurückzusetzen hier gelandet. Hatte leider keinen
leeren Behälter als Vergleich, habe aber den fast vollen Behälter
ausgelesen und als er ganz voll war einfach mal die ersten 16 Bytes vom
Dump wieder daraufgeschrieben.
Jetzt wird er wieder als leer angezeigt.
Hier das Kommando für den I2C-Mode vom Buspirate:
[0xA8 0x00 0x00 0xE3 0x01 0x03 0x50 0x00 0x07 0xC5 0xF5 0xD6 0x20 0x14
0x12 0x13 0x00 0x00]
0xA8 ist die Write-Adresse vom Chip, das erste 0x00 müsste die
Startadresse sein (der Speicher hat anscheinend 256 Byte). Der Rest ist
aus dem Dump.
Hallo, und Hallo zusammen,
Würde diese Art, "Man kann den write protect Pin des EEPROM einfach auf
VDD legen und schon kann man einen Chip ewig benutzen. Dieser ist auf
der Leiterplatte mit GND verdrahtet, diese Leiterbahn muss also vor dem
Brücken durchtrennt werden.", auch bei den kartuschen eines ricoh
aficio sp c240dn klappen? Und, wenn ich noch nicht gefunden hab gibt's
da ne Anleitung um Irrtümer auszuschließen??
Danke für eine aufschlussreiche antwort
Hallo zusammen,
auch ich bin bei meinem RICOH-Drucker auf den "leeren" Toner und folgend
auf eure Seite gestossen.
Mit der o.a. Prozedur "Ricoh_SP213w_Toner_Chip_Reset.ino" kam ich leider
NICHT ans Ziel. Also wurde ein Toner Chip (CRISP150-700) gekauft, der
Chip ausgelesen und auf den Alten draufgespielt. Läuft wunderbar! Siehe
1
Read_Out_Chip_exchange.txt
Dieser Code wurde in die o.a. Prozedur kopiert und alles ist gut für den
SP150 Drucker.
Vielen Dank
Hallo, vielen Dank erstmal an alle die hier mitgewirkt haben, ihr habt mir sehr geholfen. Ich habe den code nochmal modifiziert für den Drucker (Toner) sp150. Viel Spaß mit dem Sketch.
auch wenn der Beitrag schon älter ist, wenn man ein Loch bohren will ohne das Späne in das Loch fallen sollen, könnte man über Kopf also nach oben bohren, dann fallen die Späne nach unten. Und am besten mit einem Stufenbohrer um später mit einem Stopfen arbeiten zu können um das Loch wieder ordentlich zu verschließen
(260 KB)
(220 KB)
