Hallo,
Ich möchte einen elektrochoker bauen, aber zuerst muss ich die schaltung
mit Target 3001 simulieren. das problem ist: ich finde im bibliothek
kein NE555 (Timer) und kein 1:10 übertrager  dazu sind viele bauteile
nicht simulierbar.Also wie kann ich die bauteile simulierbar machen
damit ich am ende eine simulation für die ganze schaltung bekomme   (ich
verwende Target 3001 v15 discover freeware von internet heruntergeladen)

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Knut Gast 06.05.2011 13:22 #2173085

Lesenswert?

•

▲
▼

1:1 Übertrager? Aha... Solltest es lassen. Außerdem was willst du denn
schocken? Das das gefährlich ist weißt du?

Wenn Simulation, dann LTSpice!


Knut

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Achim M. (minifloat) 06.05.2011 13:23 #2173090

Lesenswert?

•

▲
▼

tizano schrieb:
> zuerst muss ich die schaltung
> mit Target 3001 simulieren

Ungeachtet welche Tiere und Menschen du quälen willst: LT-Spice ist
kostenlos und du lernst nebenbei ein vielfach angewendetes Derivat des
Schaltungssimulationstools Spice. Zudem ist man bei LT-Spice mit den
Anweisungen, die "direkt mit auf den Schaltplan geschrieben" werden,
ziemlich nah am alten "Kommandozeilen"-Spice. Ein 555er liegt auch
gleich mit bei.

mfg mf

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Knut Gast 06.05.2011 13:24 #2173091

Lesenswert?

•

▲
▼

Sorry 1:10, hab die 0 überlesen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Wallo K. (wallo_k) 07.05.2011 22:52 #2174652

Lesenswert?

•

▲
▼

na klar gibts in TARGET einen NE555 !
- steht unter "TIMER"

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Lothar M. (lkmiller) Moderator (Firma: Titel) 07.05.2011 23:00 #2174656

Lesenswert?

•

▲
▼

tizano schrieb:
> elektrochoker
Ist das das selbe wie ein Elektrojoker?

tizano schrieb:
> ich verwende ... freeware von internet heruntergeladen
Klar...
Aber ich würde dir auch mal LT-Spice empfehlen.

Und: Elektroschocker gehen anders...
Und: wofür ist die Diode über dem Transistor?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

tizano Gast 09.05.2011 16:17 #2176427

Lesenswert?

•

▲
▼

Hallo,
 Danke für Eure Antworten

 Lothar Miller :
wofür ist die Diode über dem Transistor?
::  die diode hat die aufgabe die Induktionspannung der spule abzuleiten
,wenn eine spule abgeschaltet ist erzeugt das noch bleibende feld (eine
gegenlaufiger spannung  ) also die diode funktioniert als schutzdiode .

ich habe jetzt ne555 simuliert mit target und hat gut funktioniert . ich
muss noch einen transistor und 1:10 miniatur übertrager beschalten.

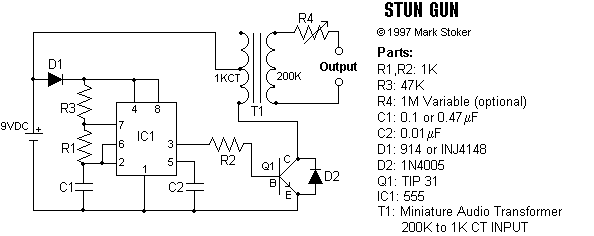

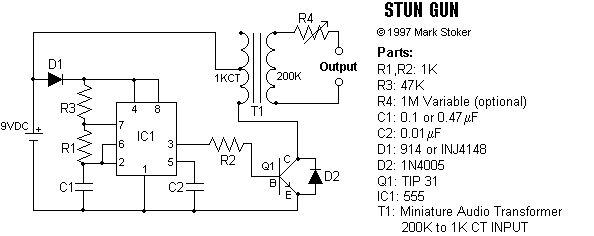

kann jemand mir  erklären was ist die aufgabe der transistor und der
widerstand R4  in der obigen Schaltung

Antwort Zitieren Bearbeiten Löschen Beitrag melden
