LTSpice: Modelle von speziellen Bauteilen

OP #4552431
Lesenswert?

Ich möchte in einer Schaltung zwei bestimmten OPVs benutzen: OPA4132 und
OPA4820. Leider gibt es, soweit ich das überblicke, dafür keine
LTSpice-Modelle. Eine Entschlüsselung von TINA-Simulationsmodellen
scheint mir sehr aufwendig.
Was für weitere Möglichkeiten gibt es noch? Kann ich ein Modell komplett
selber erstellen? Oder gibt es andere OPVs, die den oben genannten sehr
ähnlich sind, sodass ich auch diese verwenden könnte?

Vielen Dank schon einmal für eure Hilfe!
Gast #4552456
Lesenswert?

> Eine Entschlüsselung von TINA-Simulationsmodellen scheint mir sehr
> aufwendig.

Machs doch trotzdem und erzaehle uns hinterher wie es geht. :-)

> Kann ich ein Modell komplett selber erstellen?

Klar, ist aber auch sehr aufwendig wenn es gut sein soll.

> Oder gibt es andere OPVs, die den oben genannten sehr
> ähnlich sind, sodass ich auch diese verwenden könnte?

Das ist die einfachste Loesung. Dazu musst du aber wissen auf welche
Eigenschaften du ganz speziell wert legst. Dann kannst du dir ja einfach
bei Linear einen aussuchen der dir aehnlich genug ist. Damit kann man
sicher viel, aber nicht alles erreichen. Es haengt halt stark von den
eigenen Anspruechen an die Simulation ab.

Olaf
#4552907
Lesenswert?

Barbara S. schrieb:
> Vielen Dank schon einmal für eure Hilfe!
>
> @hinz und klaus: Verstehe ich das richtig? Ich soll einfach den opamp2
> nehmen, in OPA4132 umbenennen und das PSpice Modell mit .lib opa4132.lib
> einbinden ?


Hallo Barbara,
bei dem Modell klappt das, weil dieses Modell die gleiche Pinreihenfolge
wie opamp2 hat.

+input -input +supply -supply output

Diese Pin-Reihenfolge steht im Pin des Symbol opamps als Zahl von 1 bis
5 im Feld "Nelist order".


Ausschnitt aus OPA4132.LIB
...
************************************************************************
*****
* THIS MODEL IS APPLICABLE TO OPA132 AND OPA2132 ALSO.
*
* CONNECTIONS:     NON-INVERTING INPUT
*                   | INVERTING INPUT
*                  | | POSITIVE POWER SUPPLY
*                  | | | NEGATIVE POWER SUPPLY
*             | | | | OUTPUT
*                  | | | | |
* PIN CONFIG FOR OPA4132:1 2 3 4 5
************************************************************************
*****
....

Gruß
Helmut
OP #4553520
Lesenswert?

Vielen Dank! Für den OPA4132 geht das, für den OPA4820 aber wohl
nicht...


Ausschnitt aus OPA4820.LIB
************************************************************************
*****
*
* THIS MODEL IS APPLICABLE TO OPA820 & OPA4820
*
* CONNECTIONS:
*              Non-Inverting Input
*               | Inverting Input
*               | |  Out
*               | |  |  Positive Supply
*               | |  |  |  Negative Supply
*               | |  |  |  |
*               | |  |  |  |
*               | |  |  |  |
*               | |  |  |  |
*.SUBCKT OPA820 + - Out V+ V-  ; removed by Bruce Carter 1-28-2005 -
non-standard order
************************************************************************
*****

Oder kann ich den (vllt mit leichten Modifizierungen?) auch nehmen?
#4553586
Lesenswert?

Hallo,

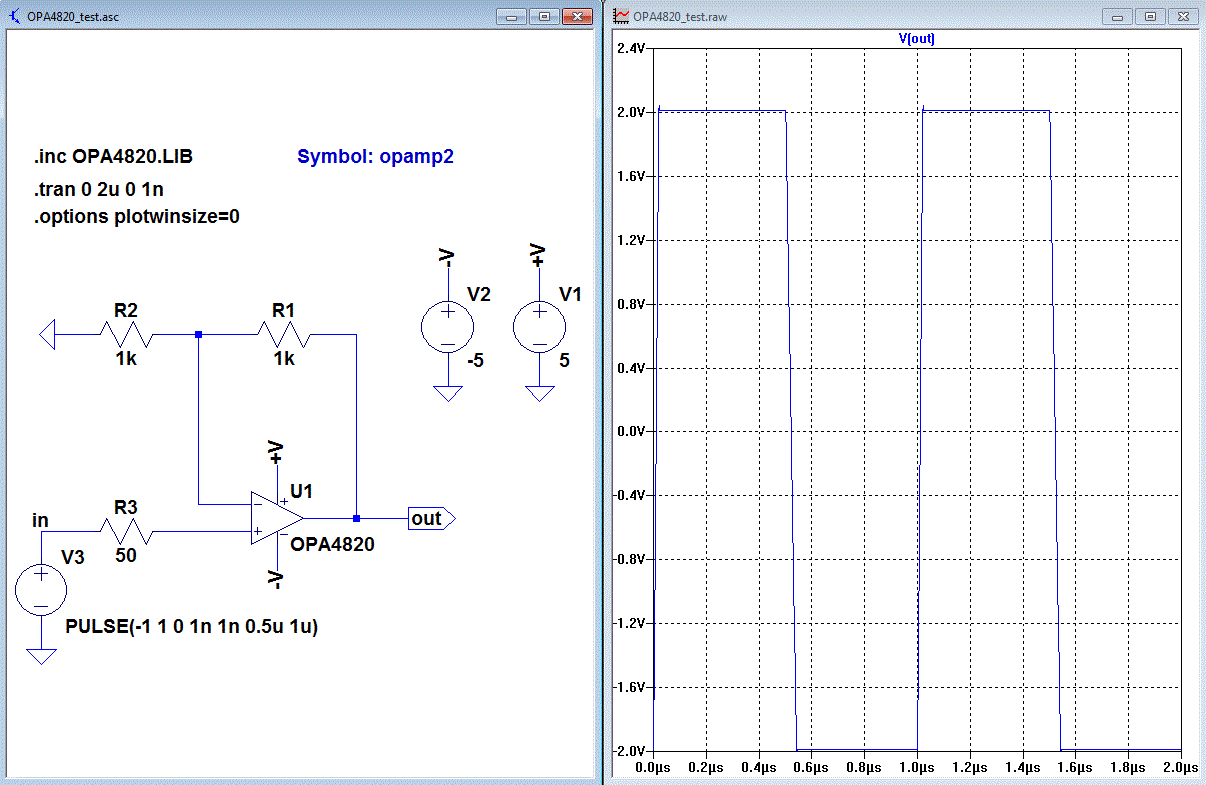

Ich habe gerade extra das Symbol modifiziert um dann festzustellen, dass
die Simulation nur Unsinn liefert. Habe dann entgegen dem Kommentar im
OPA4820.LIB file die klassische Pinreihenfolge von opamp2 genommen und
es läuft wie erwartet. Da haben sich die Kommentarschreiber von TI
vertan.

Gruß
Helmut
Angehängte Dateien:
