[S] nadelförmige Multimeter-Prüfspitzen

Ich nutze diese hier:

http://www.tme.eu/de/details/ada35_n-rt/sonden-messspitzen/electro-pjp/ada35needle06-rt/#t5b63457dd42b970f793d91427f5a2735
http://www.tme.eu/de/details/ada35_n-sw/sonden-messspitzen/electro-pjp/ada35needle06-sw/#t5b63457dd42b970f793d91427f5a2735

Falls die Links nicht klappen, dann auf tme.pl folgendes suchen:
ADA35/N-RT und ADA35/N-SW

Bei mir wären es 2,50 € pro Stück, ich glaube das war Netto.
Bestellungen bei tme.pl laufen aber problemlos.

Hab die mal bei Conrad gekauft.

Micha schrieb:
> Hallo ihr,
>
> ein Kunde hatte ein Fluke-Multimeter, bei dem waren die Prüfspitzen so
> dünn, dass man auch problemlos die weibliche Seite eines Pfostensteckers
> kontaktieren konnte. Ich glaube auch auf einer Seite war eine
> Federwirkung.
>
> Kennt das jemand und weiß, wo es solche (muss nicht Fluke sein) Strippen
> gibt?

Ich habe mir für spezielle Zwecke zwei Banensteckerbuchsen mit
eingeschraubten Stecknadeln gebaut. Die kann man dann auf Meß-
leitungen mit 4mm-Steckern aufstecken und damit z.B. auch an
isolierten Leitungen messen, indem man da einfach reinsticht.
Gruss
Harald

Prüfspitzen von Bernstein sind z.B. 10cm lang und 1,5mm dick. Vorne
nadelspitz.
Z.B. hier:
http://www.pkelektronik.com/bernstein-pruefspitze-2-265-1-rot.html

gibts aber auch noch billiger.

Vielleicht waren es ja die hier (Hirschmann). Die haben eine federnde
Spitze. Ich nehme die zum Messen an SMD.

http://www.reichelt.de/Klemmen-Pruefspitzen/PRUEF-MPS-2-SW/3/index.html?;ACTION=3;LA=446;ARTICLE=106196;GROUPID=5633;artnr=PRUEF+MPS-2+SW;SID=12UJ4qV38AAAIAAHDG4ao8978d0760dff53b2ebd731bb4b3f18da

http://www.reichelt.de/Klemmen-Pruefspitzen/PRUEF-MPS-2-RT/3/index.html?;ACTION=3;LA=446;ARTICLE=106197;GROUPID=5633;artnr=PRUEF+MPS-2+RT;SID=12UJ4qV38AAAIAAHDG4ao8978d0760dff53b2ebd731bb4b3f18da

Micha schrieb:

> Bastellösung mit Stecknadel etc.

Ich finde die Lösung "Stecknadel in Bananenbuchse" deshalb
besonders praktisch, weil man diese Buchse ja nur bei Bedarf
aufsteckt.
Gruss
Harald

Micha schrieb:
> Harald Wilhelms schrieb:
>> Ich finde die Lösung "Stecknadel in Bananenbuchse" deshalb
>> besonders praktisch, weil man diese Buchse ja nur bei Bedarf
>> aufsteckt.
>
> Ich habs noch nicht ganz verstanden. Kannst du davon evtl. mal ein Bild
> oder sowas reinstellen?

Du nimmst eine solche Buchse:
http://www.reichelt.de/?ACTION=13;PIC=1;ARTID=23063;WIDTH=150;HEIGHT=150;
schraubst mit der Schraube eine Nadel fest, und kannst dann diesen
Adapter auf ein Labor- oder Messkabel mit Bananenstecker aufstecken.
Gruss
Harald

Harald Wilhelms schrieb:
> Micha schrieb:
>> Harald Wilhelms schrieb:
>>> Ich finde die Lösung "Stecknadel in Bananenbuchse" deshalb
>>> besonders praktisch, weil man diese Buchse ja nur bei Bedarf
>>> aufsteckt.
>>
>> Ich habs noch nicht ganz verstanden. Kannst du davon evtl. mal ein Bild
>> oder sowas reinstellen?
>
> Du nimmst eine solche Buchse:
> http://www.reichelt.de/?ACTION=13;PIC=1;ARTID=23063;WIDTH=150;HEIGHT=150;
> schraubst mit der Schraube eine Nadel fest, und kannst dann diesen
> Adapter auf ein Labor- oder Messkabel mit Bananenstecker aufstecken.
> Gruss
> Harald

Ist es dann nicht vielleicht besser eine Nähmaschinennadel zu nehmen?
Die ließe sich besser befestigen.

Hallo Harald,

Harald Wilhelms schrieb:
> Du nimmst eine solche Buchse:
> http://www.reichelt.de/?ACTION=13;PIC=1;ARTID=23063;WIDTH=150;HEIGHT=150;
> schraubst mit der Schraube eine Nadel fest, und kannst dann diesen
> Adapter auf ein Labor- oder Messkabel mit Bananenstecker aufstecken.

Ich wollte in so einer Buchse einen Pogopin verschrauben um damit eine
feine, federnde Prüfspitze zu bekommen. Doch irgendwie bin ich zu blöd
beim Reichelt das passende Produkt zu Deinem Bild zu finden. Könntest Du
mir den
Reichelt-Artikelnamen nennen?

Vielen Dank.

Gerd E. schrieb:
> Ich wollte in so einer Buchse einen Pogopin verschrauben um damit eine
> feine, federnde Prüfspitze zu bekommen. Doch irgendwie bin ich zu blöd
> beim Reichelt das passende Produkt zu Deinem Bild zu finden. Könntest Du
> mir den
> Reichelt-Artikelnamen nennen?
Bin zwar nicht Willhelm, aber hier der direkte Link:
http://www.reichelt.de/Bananenstecker-Zwergstecker/ZB-26-GE/3/index.html?;ACTION=3;LA=446;ARTICLE=23063;GROUPID=3243;artnr=ZB+26+GE

Stephan W. schrieb:
> Bin zwar nicht Willhelm, aber hier der direkte Link:
>
http://www.reichelt.de/Bananenstecker-Zwergstecker/ZB-26-GE/3/index.html?;ACTION=3;LA=446;ARTICLE=23063;GROUPID=3243;artnr=ZB+26+GE

Vielen Dank. Habe bei Werkstatt/Messtechnik gesucht, nicht nach
Zwergsteckern.

Leider glaube ich jetzt, daß die doch nicht das richtigen für mich sind:
die haben ja nur eine Buchse für 2,6mm Zwergstecker. Ich hatte gedacht
daß die größer sind und es eine Buchse für 4mm Bananenstecker ist.

Könnten vielleicht die hier passen:
http://www.reichelt.de/Stecker-Kupplungen/KUN-10-RT/3/index.html?;ACTION=3;LA=2;ARTICLE=128909;GROUPID=5625;artnr=KUN+10+RT

das ist Billigzeug, kauf lieber Pomona 6341, die gibts für wenig Geld:
(mouser 565-6341, dk 501-1003-ND, farnell 4135775).

Thomas R. schrieb:
> die gibts für wenig Geld

Bei wem von den Zitierten ?

Für sowas verwende ich eine BNC-Leitung mit zwei von diesen Buchsen, wie
du sie beschreibst (Reichelt: BNC AL 0,64). In die zwei Buchsen stecke
ich dann die Stifte aus den Stiftleisten und steck das in die Buchse.
Vorteil: das gewicht auf der Buchse ist klein. Am Multimeter habe ich
dann einen BNC -> 4mm-Adapter mit 19mm Stiftabstand.

Gerd E. schrieb:
> Hallo Harald,
>
> Harald Wilhelms schrieb:
>> Du nimmst eine solche Buchse:
>> http://www.reichelt.de/?ACTION=13;PIC=1;ARTID=23063;WIDTH=150;HEIGHT=150;
>> schraubst mit der Schraube eine Nadel fest, und kannst dann diesen
>> Adapter auf ein Labor- oder Messkabel mit Bananenstecker aufstecken.
>
> Ich wollte in so einer Buchse einen Pogopin verschrauben um damit eine
> feine, federnde Prüfspitze zu bekommen. Doch irgendwie bin ich zu blöd
> beim Reichelt das passende Produkt zu Deinem Bild zu finden. Könntest Du
> mir den
> Reichelt-Artikelnamen nennen?

Solche Bananenbuchsen oder -kupplungen waren früher typische
Standardteile. Anscheinend sind die irgendwie aus der Mode
gekommen. Obiges Bild habe ich per Schnellsuche gefunden,
ohne nochmal genauer nachzusehen. Das einzig passende, was
ich heute gefunden habe, sind diese hier:
http://www.pollin.de/shop/dt/NTE0ODU1OTk-/Bauelemente_Bauteile/Mechanische_Bauelemente/Montagematerial/Loetstuetzpunkte_4_8_mm.html

Die müsste man natürlich nach dem Anlöten der Spitzen noch mit
Schrumpfschlauch o.ä. isolieren. Falls es bei Dir in der Nähe
noch irgendeinen älteren Elektronikshop gibt, könntest Du auch
dort mal nachfragen. Wie gesagt, früher hat man diese 4mm-Teile
an jeder Ecke bekommen.
Gruss
Harald

Hardy F. schrieb:
> Thomas R. schrieb:
>> die gibts für wenig Geld
>
> Bei wem von den Zitierten ?

z.b. mouser, das sind nur ~37EUR, das china zeug kostet zwar
nur 34% des Pomona preises, taugt aber herzlich wenig.

Wenn ich schon lese 10A und SMD, ja genau, und billig spitzen die sich
nach 5 mal benutzen verbiegen oder erst gar nicht richtig kontaktieren.

Micha schrieb:

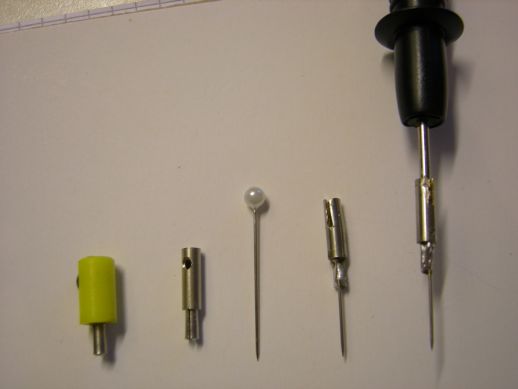

> ich habe mich jetzt mal ans Werk gemacht.
> Passt wunderbar auf normale 2mm Prüfspitzen - und hat nichtmal was
> gekostet.

Prima. Jetzt würde ich nur noch etwas Schrumpfschlauch drüber machen.
Und zwar so lang, das die 2mm-Meßspitze mit abgedeckt wird.
Gruss
Harald
