NE5534 Beschaltung und Versorgungsspannung

ChristophK schrieb:
> Nachteil: nur ein Opamp im Gehäuse.

NE5532 kommt nicht in Frage?


(Ja, ich weiß, dass das nicht die Doppelversion des NE5534 ist.)

> Ich möchte einen NE5534 einsetzen.

Okay, Erlaubnis erteilt.

> Nachteil: nur ein Opamp im Gehäuse.

Das ist ein Vorteil. Du kannst dann dein Layout fuer den zweiten Kanal
einfach kopieren und hast weniger Uebersprechen.

Olaf

Danke für den Tip.

Aber wieso „völlig“ ungeeignet?

Olaf schrieb:
> Ich möchte einen NE5534 einsetzen.
>
> Okay, Erlaubnis erteilt.
>
> Nachteil: nur ein Opamp im Gehäuse.
>
> Das ist ein Vorteil. Du kannst dann dein Layout fuer den zweiten Kanal
> einfach kopieren und hast weniger Uebersprechen.
>
> Olaf

Audio ist nicht unbedingt = Stereo
:)

ChristophK schrieb:
> Aber wieso „völlig“ ungeeignet?

Stimmt ja so pauschal nicht, für Telefone reicht der schon.

Nun gut, Verstärkung in der Anwendung ist ungefähr 5. Das tät‘s auch
noch.

ChristophK schrieb:
> Nun gut, Verstärkung in der Anwendung ist ungefähr 5. Das tät‘s
> auch
> noch.

Und die Slew-Rate?

ChristophK schrieb:
> Audio ist nicht unbedingt = Stereo
> :)

Welches "Audio" meinst du dann? Um wieviel willst du verstärken, welche
Bandbreite? Davon hängt auch die Auswahl ab.

ChristophK schrieb:
> Hohe Ausgangsspannung (+/- 20V)
Wir sich nicht erreichen lassen. In den Grenzdaten ist die Versorgung
mit 22V angegeben, mehr als 18-20V solltest du nicht anlegen. Die
Ausgangsspannung bleibt 2-3V unter ±VCC.

> Nachteil: nur ein Opamp im Gehäuse.
> Lieber wäre mir LT1462, aber Preis das Zehnfache.
Da kommt die Frage "welches Audio, wieviel v" zum Tragen. Dessen GBW und
dessen Slewrate sind unterirdisch niedrig. Und er ist ja fast als
Rauschgenerator zu verwenden :-).

> Verfügbarkeit: NE5534 habe ich heute (Händler am Ort)
Hat der auch den NE5532?

> Was mache ich beim NE5534 mit den Offsetanschlüssen, wo im Datenblatt in
> der Testschaltung ein C verschaltet ist? Nix, also offenlassen?
Offset kannst du offen lassen - je nach Schaltung. Wenn du DC-gekoppelt
verstärken willst und das hoch, dann wirst du ihn benötigen.

Ist dir bekannt, dass der NE5534 mindestens v=3 benötigt? Sonst brauchst
du auch das Kompensations-C.

HildeK schrieb:
> ChristophK schrieb:
>> Audio ist nicht unbedingt = Stereo
>> :)
>
> Welches "Audio" meinst du dann? Um wieviel willst du verstärken, welche
> Bandbreite? Davon hängt auch die Auswahl ab.
>
> ChristophK schrieb:
>> Hohe Ausgangsspannung (+/- 20V)
> Wir sich nicht erreichen lassen. In den Grenzdaten ist die Versorgung
> mit 22V angegeben, mehr als 18-20V solltest du nicht anlegen. Die
> Ausgangsspannung bleibt 2-3V unter ±VCC.
>

Wollte nur etwas noch an Ausgangsspannung herausholen. Nehme +- 20V
Versorgungsspannung.


>> Nachteil: nur ein Opamp im Gehäuse.
>> Lieber wäre mir LT1462, aber Preis das Zehnfache.
> Da kommt die Frage "welches Audio, wieviel v" zum Tragen. Dessen GBW und
> dessen Slewrate sind unterirdisch niedrig. Und er ist ja fast als
> Rauschgenerator zu verwenden :-).
>
>> Verfügbarkeit: NE5534 habe ich heute (Händler am Ort)
> Hat der auch den NE5532?

Leider nicht, habe ich aber voraussichtlich Donnerstag.

>
>> Was mache ich beim NE5534 mit den Offsetanschlüssen, wo im Datenblatt in
>> der Testschaltung ein C verschaltet ist? Nix, also offenlassen?
> Offset kannst du offen lassen - je nach Schaltung. Wenn du DC-gekoppelt
> verstärken willst und das hoch, dann wirst du ihn benötigen.
>
> Ist dir bekannt, dass der NE5534 mindestens v=3 benötigt? Sonst brauchst
> du auch das Kompensations-C.

Danke, war mir momentan nicht bewußt. Aber gut, daß es Euch gibt :)

LT1462 gestrichen.

Grüße
Christoph

Da der NE5534 bei mir auch rumgezickt hat und ich deswegen auch lieber
im Nachhinein einen NE5532 verwendet hätte, würde mich der Schaltplan
mit dem NE5532 auch interessieren!

Jürgen von der Müllkippe schrieb:
> würde mich der Schaltplan
> mit dem NE5532 auch interessieren!

Ääh - was meinst du? Jede normale OPA-Grundschaltung funktioniert mit
dem. Bis eben zur GBW - Verstärkungs- oder Bandbreitengrenze.
Siehe die bereits verlinkten Seiten über den Operationsverstärker.
Feintuning kann man noch machen, z.B. Tiefpassverhalten oberhalb der
gewünschten Grenzfrequenz, Vermeiden von kapazitiven Lasten am Ausgang -
aber das gilt für die meisten OPAs.
Ansonsten gibt das Datenblatt Hinweise über die kritischen Stellen im
Layout / Platzierung der Beschaltung, Entkopplung usw., um z.B.
Schwingneigung zu vermeiden.

Michael B. schrieb:
> Und wieso brauchst du für Audio -/-20V ?
>
> Ein NE5534 ist KEIN Lautsprecherverstärker.
>
> 20V Audio braucht kein Mensch.
>
> Normales Signal ist 0.7Vrms für 0dB,
> selbst XLR kommt mit 1.22Vrms aus,
>
> und selbst wenn man +6dB Headroom (unverzerrte Übersteuerungsreserve)
> zulässt, bleibt man unter 5V.
>
> http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.30 (Audio,
> OpAmps, VU-Meter).

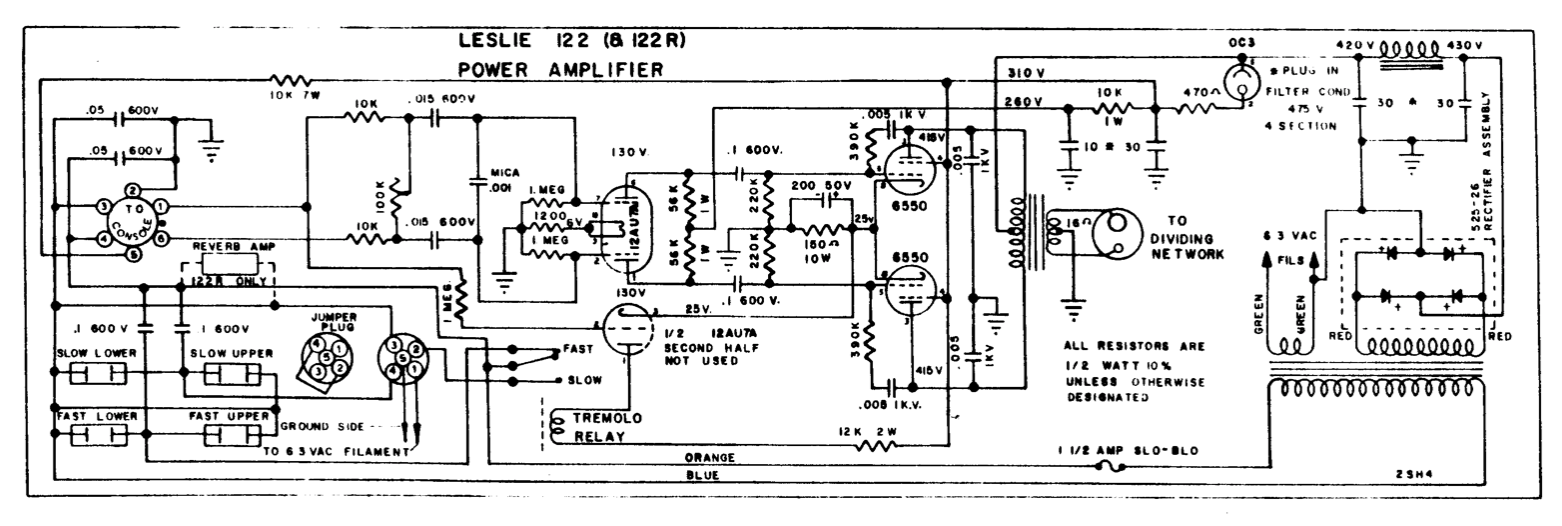

Headroom ist das Stichwort. Ich glaube, ich hab's hier
https://www.mikrocontroller.net/attachment/382289/Bildschirmfoto_2018-11-13_um_18.01.07.png
in einem anderen Thread unter anderer Aufgabenstellung schon mal
gepostet.

Abnehmer des Signals ist ein Röhrenverstärker.

ChristophK schrieb:
> Abnehmer des Signals ist ein Röhrenverstärker.

Du hast Jehowa gesagt!

hinz schrieb:
> ChristophK schrieb:
>> Abnehmer des Signals ist ein Röhrenverstärker.
>
> Du hast Jehowa gesagt!

...ommmm - ruhig Blut bewahren, ihn bitte nicht (sofort) steinigen.
Er war sich der Konsequenzen nicht bewußt, offizielles Gnadengesuch.

ChristophK schrieb:
> Wollte nur etwas noch an Ausgangsspannung herausholen.
> Nehme +- 20V Versorgungsspannung.

Es ist unnötig oder vielleicht sogar unmöglich, einen OPV mit einer
mehrfach zu hohen Versorgung zu betreiben. Gebraucht wird maximal
genug für Vermeidung von Verzerrungen (durch beginnendes Clipping,
also "Abschneiden" der Spitzen), plus evtl. besagter Headroom. Und
es kann sogar unmöglich werden - aufgrund der Verlustleistung.

P_v =     {[V_cc - (-V_ee)] * I_aus}   -   Vrms * I_aus

Unnötig hohe Verorgungsspannung verwandelt sich also in Verluste.
(Klar kann ein OPV-Package nicht unendlich hohe P_v aushalten - da
gibt es Grenzen, auch wenn bei DIP (oder gar Keramik DIP) höher als
bei den winzigen SMD Bauteilen.)


Wozu also mehr davon, als nötig? Um es sich schwerer zu machen?

Rainer V. schrieb:
> ChristophK schrieb:
>> Abnehmer des Signals ist ein Röhrenverstärker
>
> Hallo, in diesem Fall wäre doch zu überlegen, ob nicht eine Vorstufe mit
> Röhren schlauer wäre. Welche Eingangsspannung erwartet dein
> Röhrenverstärker denn an seinem Eingang?? Doch sicher nicht sowas wie
> 12Veff oder mehr :-)
> Was also willst du machen?
> Gruß Rainer

Das mit dem "Jehowa" muß mir einer mal am Rande erklären. Ich kenne Eure
geheimen Codes hier nicht. Könnte eine Abkürzung sein. Zeugen Jehovas
schreiben sich anders.

Wieso "mehrfach zu hohen Versorgungsspannung"? Wenn ich mit +-20V +-2V
unter den "Absolute Maximum Ratings" bleibe, ist das doch nicht mehrfach
überhöht.

Röhrenvorstufe? Das kommt aus Kleinheits- und Versorgungsgründen nicht
in Frage.

Die Ausgangslast beträgt 100kOhm, also keine besondere Belastung.

12Veff (34Vpp) können durchaus erreicht oder überschritten werden. Dann
soll der Röhrenverstärker in die Übersteuerung gehen, aber nicht schon
vorher geklippt werden.

Hätte derjenige Jehova richtig geschrieben, wäre ich vielleicht noch
selbst drauf gekommen (Das Leben des Brian). Aber das war dann
ungewollte Irreführung mangels Rechtschreibfähigkeit.
Ich dachte schon, wir wären in Polen.

Ich weiß nicht, ob es immer um HiFi gehen muß. Es geht um
Elektrotechnik.

Ich habe im Alter von 12 Jahren einen ->Detektor benutzt, um den Sender
zu suchen.

Grüße
Christoph

ChristophK schrieb:
> Hätte derjenige Jehova richtig geschrieben, wäre ich vielleicht
> noch
> selbst drauf gekommen (Das Leben des Brian). Aber das war dann
> ungewollte Irreführung mangels Rechtschreibfähigkeit.
> Ich dachte schon, wir wären in Polen.

Jehova ist die falsche Schreibweise, das ursprüngliche Tetragramm lautet
JHWH, nicht JHVH.
