Hallo,

ich bin auf der Suche nach dem TLC5916 im Dip-Gehäuse. Bislang finde ich
nur die SMD Varianten.

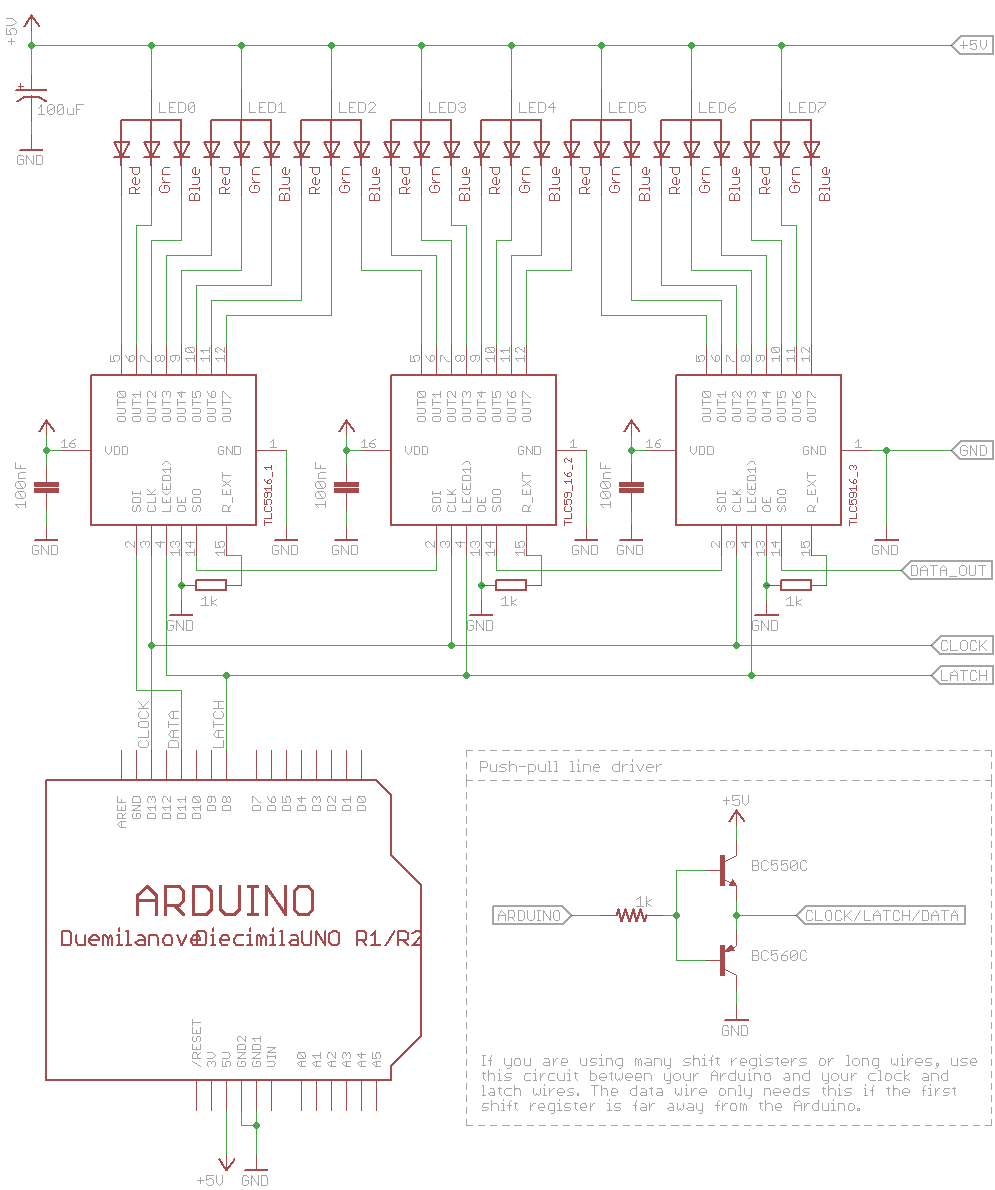

Ich möchte mit 3 von den TLC5916 8 RGB (3x20mA) betreiben.

Alternativ wollte ich mit 3x 74HC595 + ULN2803 arbeiten. Jedoch komme
ich dann nicht mit einem Arduino Protoshield hin und die Platine wäre
mit Leitungen übersät. An eine Ätzstation komme ich leider nicht dran
und Platinen professionel ätzen zu lassen ist für den ersten Aufbau
einfach zu teuer.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Frank K. #3273707
Lesenswert?
• ▲
▼
Stefan schrieb:
> Hallo,
>
> ich bin auf der Suche nach dem TLC5916 im Dip-Gehäuse. Bislang finde ich
> nur die SMD Varianten.
>
> Ich möchte mit 3 von den TLC5916 8 RGB (3x20mA) betreiben.
>
> Alternativ wollte ich mit 3x 74HC595 + ULN2803 arbeiten. Jedoch komme
> ich dann nicht mit einem Arduino Protoshield hin und die Platine wäre
> mit Leitungen übersät. An eine Ätzstation komme ich leider nicht dran
> und Platinen professionel ätzen zu lassen ist für den ersten Aufbau
> einfach zu teuer.

Nimm die SO16 Version, dreh sie um (Beschriftung nach unten, vorher
merken, wo Pin 1 ist!) und befestige sie mit etwas Sekundenkleber auf
dem Board. SO16 ist problemlos per Hand verdrahtbar.

Problem gelöst.

fchk
