LTspice IV: Parameter-Sweep und Abspeichern der Ergebnisse

Markus Gast #2285195
Lesenswert?
• ▲
▼
Hallo zusammen,

ich möchte in LTspice IV einen Parametersweep mit ca. 30 Schritten
durchführen. Da ich außerdem etliche Werte wie Eingangs-/Ausgangsströme
und -spannungen, Leistungen und Wirkungsgrad meiner Schaltung
schriftlich dokumentieren möchte, suche ich nach einer Möglichkeit, dass
die Simulation die gewünschten Werte tabellarisch in einer Datei
auflistet (so wie *VWRITE in ANSYS, wem das was sagt).

Bietet LTspice überhaupt diese Funktion oder muss ich mich auf eine
langwierige Abtipparbeit einstellen?

Die .meas-Funktion ist auf den ersten Blick nicht so ganz geeignet und
auch das oft erwähnte LTspice-Tutorial von Gunthard Kraus gibt dazu
nichts her.

Gruß,
Markus
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Helmut S. #2285234
Lesenswert?
• ▲
▼
1.
Man kann im Waveform Viewer exportieren mit

File -> Export


2.
Man kann einiges mit .measure machen, unter anderem sogar einen Plot
erzeugen. Dort dann File->Export und schon hat man eine Tabelle mit dem
sweep-parameter in der ersten Spalte.


Diese Textausgabe-Files kann man dann natürlich in Excel importieren um
Spalten zu sortieren oder sonstige Datenmanipulationen vorzunehmen.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Markus Gast #2285265
Lesenswert?
• ▲
▼
Danke für die zwei Tipps.

zu 2.)
Das klingt ja interessant. Sprich, für jeden Parameter-Schritt wird z.B.
der Mittelwert einer Spannung berechnet und diese Spannung in
Abhängigkeit vom Parameter kann geplottet werden. Hab ich das so richtig
verstanden?
Wie wären dann die Argumente für den .meas-Befehl, um einen Plot so zu
erzeugen. Die Hilfe schweigt sich meinem Verständnis nach darüber aus.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Helmut S. #2285339
Lesenswert?
• ▲
▼

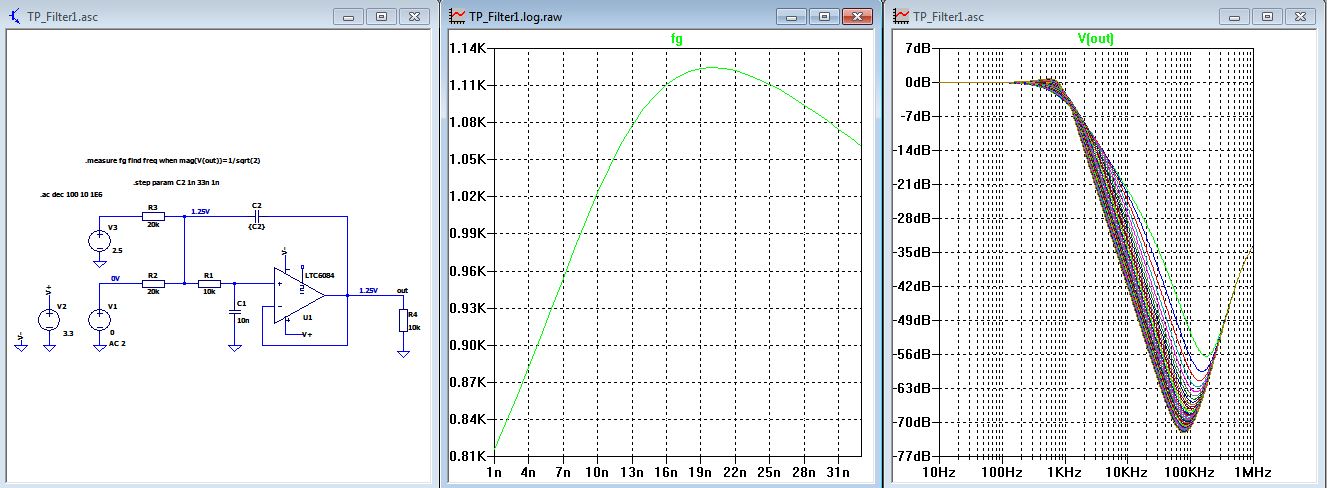

zu 2) Measure und Plot

Ganz normales .measure in einer .step Simulation.

Wenn die Simulation fertig ist,
View -> Spice Error Log

Damit öffnet sich der Ergebnis-File für .measure.

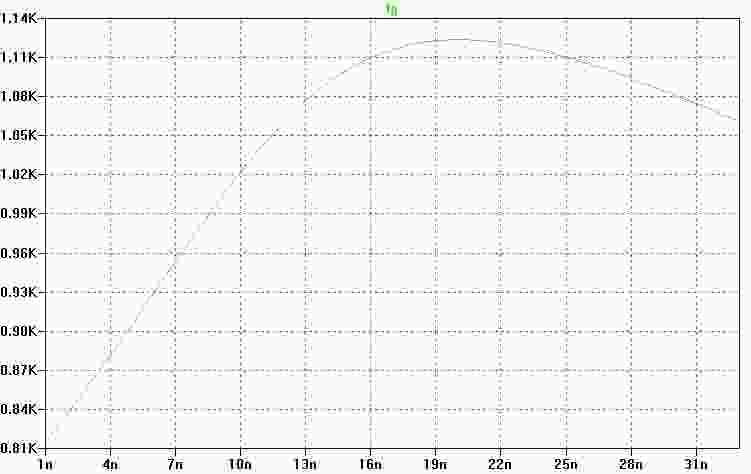

Rechter Mouse-click in dieses Fenster -> Plot stepped meas data

Jetzt kommt ein Plotfenster. Darin wieder rechte Maustaste -> Add trace
Mit File -> Export in diesem Fenster in eine Datei speichern.


Zum Üben ist eine Schaltung angehängt.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Helmut S. #3874513
Lesenswert?
• ▲
▼
Hallo,

LTC hat das Symbol verändert um einen Shut-down Pin unterzubringen.
Dadurch waren einige Bauteile gar nicht mehr angeschlossen. Die MEASURE
Funktion hat dann vergeblich den Wert 1/sqrt(2) gesucht. Im Logfile
stand dann auch sinngemäß "MEASERUE failed".

Der korrigierte File ist im Anhang.

Gruß
Helmut
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
npn Gast #3874529
Lesenswert?
• ▲
▼
Danke, Helmut!

Auf die Bauelemente hab ich natürlich nicht geachtet. Ich dachte, ich
mache etwas falsch :-) Nachdem du es gesagt hast, habe ich es natürlich
auch gesehen, aber vorher ist mir's nicht aufgefallen. Mit sowas habe
ich auch nicht gerechnet...

Jetzt klappt alles prima, danke dir.
Ein schlauer Mensch hat mal gesagt: "Kaum macht man's richtig, schon
geht's!"

Schönen Abend!
Antwort Zitieren Bearbeiten Löschen Beitrag melden
