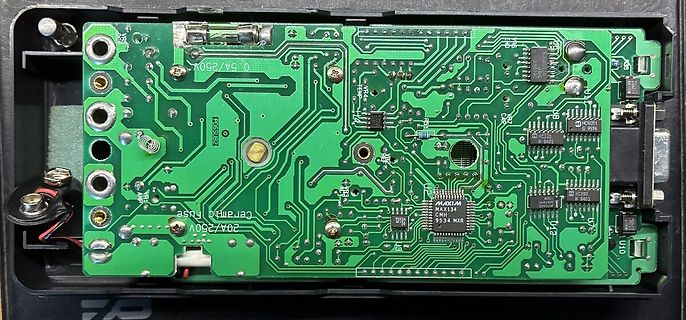

Innenansicht einer Leiterplatte in einem Metallgehäuse
4.0AKSSQJT X-TALI DA CL MB NC NC BB TU
-

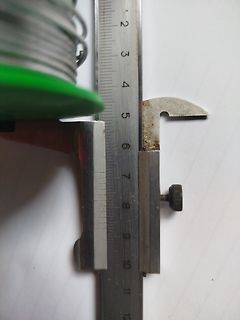

Messung mit einem Messschieber
2 3 4 5 6 7 8 9 10 11 12
-
Thermostat-Steuereinheit mit Display und Drehreglern
4 5 6 7 8 9 10 1 2 3 S
-

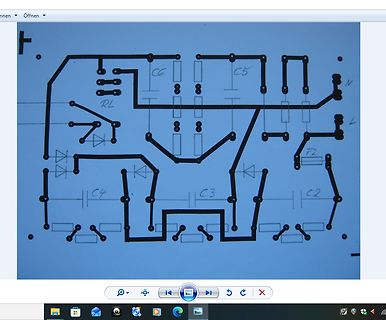

Leiterplatten-Layout einer Schaltung
Öffnen RL C6 C5 N L F2 C4 C3 C2
-
Innenansicht eines geöffneten elektronischen Geräts mit Leiterplatte
BAY 100YR 5155, BAY 200YR 5155, 10uF, 10uF, 4 10 20
-

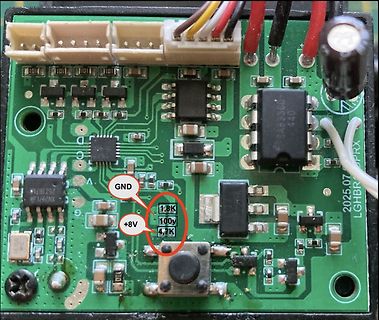

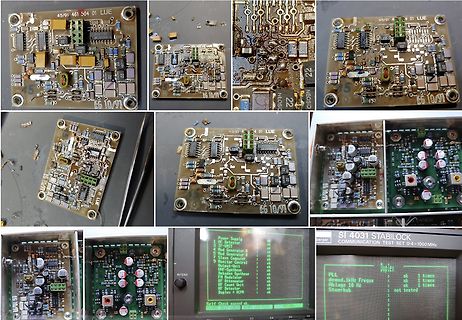

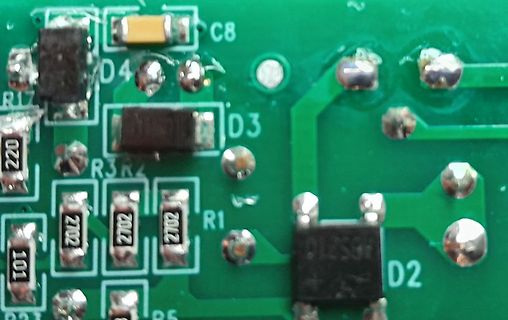

Nahaufnahme einer bestückten Leiterplatte
C8, D4, R17, D3, R3, R2, 220, 2702, 2702, 2702, R1, 101, D2
-
Zwei selbstgebaute Lochrasterplatinen mit integrierten Schaltkreisen
HEF4046BP, MC14017BCP, 984790PS, Hnn9522 4, 10k, 1nK, 47, 22, 10, 10, 10,
-
Zwei Ansichten einer Lilygo T-Halow PCIe-Karte
LILYGO, HALOW, FCC ID: 2AXPI-R900, MODEL: T-HALOW, 902MHz-928MHz, T-Halow-P4 V1.0
-

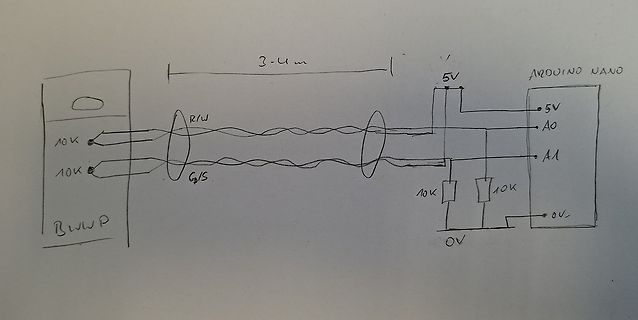

Handgezeichneter Schaltplan mit Arduino Nano und BWVP
3-4m 5V ARDUINO NANO 10k R/W A0 10k GND A1 10k 10k 0V BWVP
-
Textausschnitt aus einem Dokument über Flüssigkeitsstandschalter
LSI Computer Systems AN1001 U670B, U672B Liquid Level Switch (U670B, U672B) AEG-Telefunken AN003 (4pp) 32
-
Baukasten mit Anleitung und aufgebauter Schaltung
Transistoren, Das Potentiometer, Siebensegment-Anzeige, 94 Kontaktfeldern, Das Mikrofon, 2x JK-FLIPFLOP, 4x NAND, KONDENSATOREN, SIEBENSEGMENTANZEIGE, WIDERSTÄNDE, BATTERIEN, NPN, FNP, FOTOWIDERSTAND, MIKROFON, TASTE, POTENTIOMETER
-

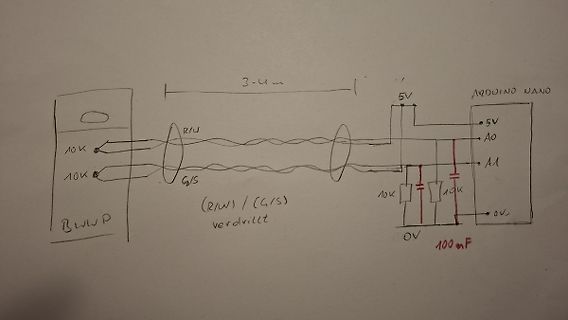

Handgezeichneter Schaltplan mit Arduino Nano
3-4m 5V ARDUINO NANO 10K R/W 10K G/S verdrillt A0 A1 10K 10K 100 mF 0V
-
EMI-Filter Bauteil mit Typenschild
MADE IN CHINA QVO1 14 B042Q0614 RoHS EMI FILTER LINE VIPP 银盈 ELECTRONICS CO.,LTD VIP4-2B-15 250VAC 15A @40°C 50/60Hz 25/100/21
-
Schaltplan mit XIAO ESP32-S3, Buzzer und MOSFET
U1 XIAO_ESP32_S3 R4 1k Buzzer F/DGX05P1 R2 1k D1 yellow Q1 2N7000 R3 1.1k U2 AM2302 R1
-

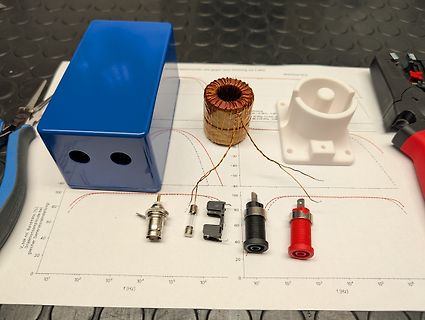

Elektronische Bauteile und Diagramm auf Papier
Abschluss gegen rauschen, bis 5 MHz -60 -40 -20 -30 -40 -50 -60 0 20 40 60 80 100 f [Hz] 10^1 10^2 10^3 10^4 10^5 10^6
-

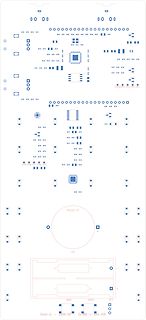

PCB-Layout einer Leiterplatte
00 00 00 TP10 TP5 TP4 TP2 TP1 TP9 TP8 TP7 TP6 TP3 PIEZO 27 LS1 BOOT RESET BT1 Onket v1 2026-10 2x AAA kein USB
-
Warenkorb eines Online-Shops für ein Oszilloskop
Oscilloscope: 70 MHz, 2 Analog Channels Oscilloscope, 2-channel, 70MHz Delivery - Included Usually arrives in 4 weeks € 1.991 € 1.991 Pre-tax Total
-
Schaltplan eines USB-C-Adapters ohne VBUS-Lastschalter
无VBUS负载开关的墙适配器 100K TL431 Vref = 2.5v 100K OUT 1 GND 2 CC2 3 VCC 6 EN DRV 5 CC1 4 750R DP DM CC1 CC2 Rset 1uF VBUS GND 图.3 应用电路
-

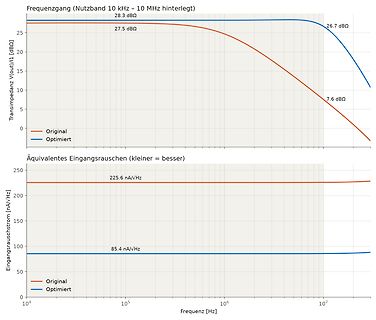

Diagramme von Frequenzgang und äquivalentem Eingangsrauschen
Transimpedanz V(out)/I Original Optimiert Äquivalentes Eingangsrauschen (kleiner = besser) 225.6 nA/√Hz 85.4 nA/√Hz Eingangsrauschstrom [nA/√Hz] Frequenz [Hz]
-

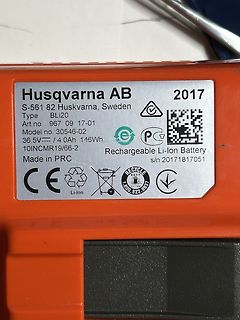

Typenschild eines Siemens Elektromotors
HA 4111-5GC49-6UE0-Z Npr. 9 68 4123 01 001 VDE 0530 1/min A kW 1450-4000 1940-3100 8,60-14,0 1,30-4,85 400 V 3750 A 14,0 Fremd 380 0,650 IP 44 IM B5 210 0,430 Made in Germany
-
Bode-Diagramme von Simulation und Messung
Neue Kompensation (R12 150 k / C3 4,7 n / Cp 47 p): Simulation und Messung 1 V, nur Vorlast 360 Ω Simulation: 3.2 kHz / 83° Messung: 3.3 kHz / 78° 10 V / 100 Ω Simulation: 63.2 kHz / 73° Messung: 41.3 kHz / 64° |T| [dB] 180° + Phase reserve
-

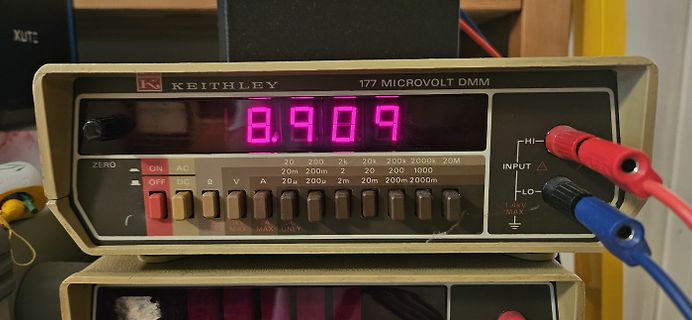

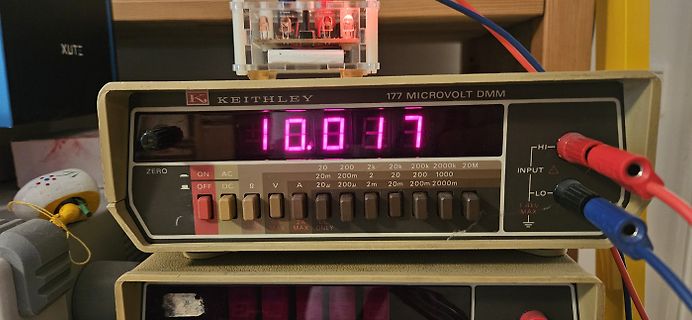

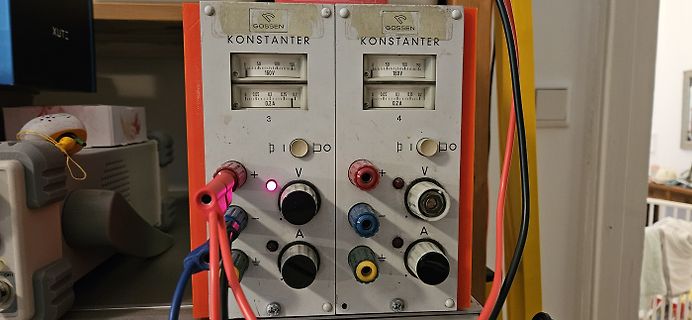

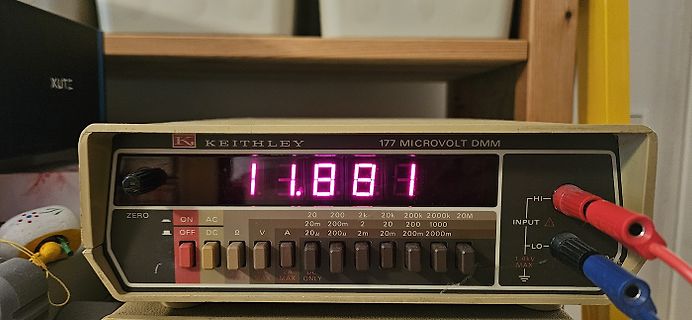

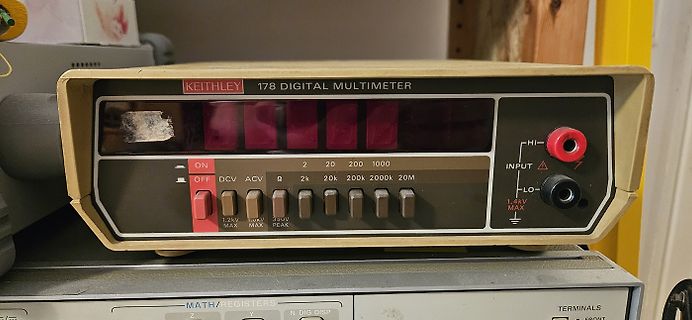

Digitalmultimeter und Präzisionsspannungsquelle
10 mV 100 mV 1 V 10mV/°C 10µ/100µ/1m 4m/10m/20m On Off Ref. 0,01% Set GND 10 V PREMA 5017 DIGITAL MULTIMETER +1.0000213V Auto Trig Store Adr ON/OFF FUNCTION RANGE/MENU V DC V AC I DC I AC FREQ TIME Amps V Ω Sense GND MATH
-

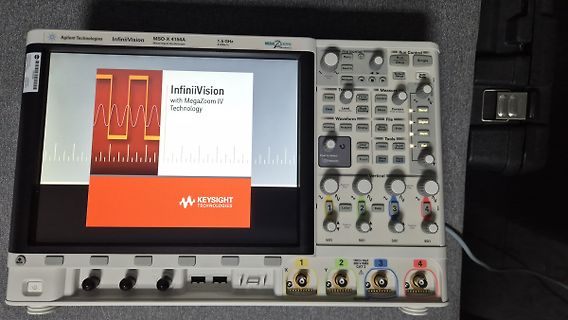

Keysight InfiniiVision Oszilloskop
Click Unclick Duck Cursor Display Save Stair Vertical Label Help 1 50 Ohm 2 50 Ohm 3 300 V RMS CAT II 4 50 Ohm
-
Text eines Siemens Motortypenschilds
Mot. 1HA4111-5JG49-6JL0-Z IEC 112 Nr 9F68 4123 01 001 V 1/min A kW 143-400 1040-3100 8,60-14,0 1,0-4,85 400 3750 14,0 5,85 IP44 380/50Hz Oeldichter Flansch - Made in Germany
-
Schaltplan einer USB-Schnittstelle mit CH342K
100n, GND, +5V, R14, SK1, VIO, VD5, V3, TX0, RX0, UD-, UD+, F1, 0.25A, A4, VBUS, USB_C_16Pin, A5, CC1, B5, CC2, A7, D-, B7, D-, A6, D+, B6, D+, U2, CH342K, U5, USBLC6-2SC6, A8, SBUI, B8, SBU2, GND, SHIELD, GND, D5, LED, R7, 1K, +5V, Conn_01x05_Pin, J3, GND
-

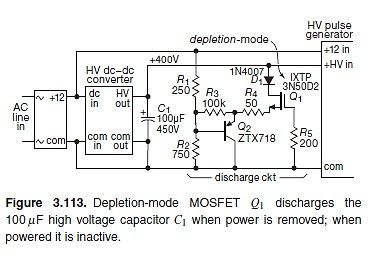

Schaltplan einer Entladeschaltung mit Depletion-Mode MOSFET
pulse generator +12 in +HV in depletion-mode 1N4007 $D_1$ IXTP 3N50D2 $Q_1$ $R_1$ 250 $R_3$ 100k $R_4$ 50 $R_5$ 200 $C_1$ 100µF 450V $Q_2$ ZTX718 $R_2$ 750 HV dc-dc converter dc in HV out AC line in ~ com com in out com discharge ckt Figure 3.113. Depletion-mode MOSFET $Q_1$ discharges the 100 µF high
-
Bauteilliste einer elektronischen Schaltung
1. Terminal Board 2. Capacitor, 0.05 mfd 3. Resistor, 50 ohm 4. Resistor 390 ohm 5. Resistor, 1250 ohm 6. Resistor, 600 ohm 7. Resistor, 600 ohm 8. Resistor, 510 ohm 9. Resistor, 300 ohm 10. Resistor, 1500 ohm 11. Rectifier 12. Rectifier, Dual 13. Capacitor, 150
-

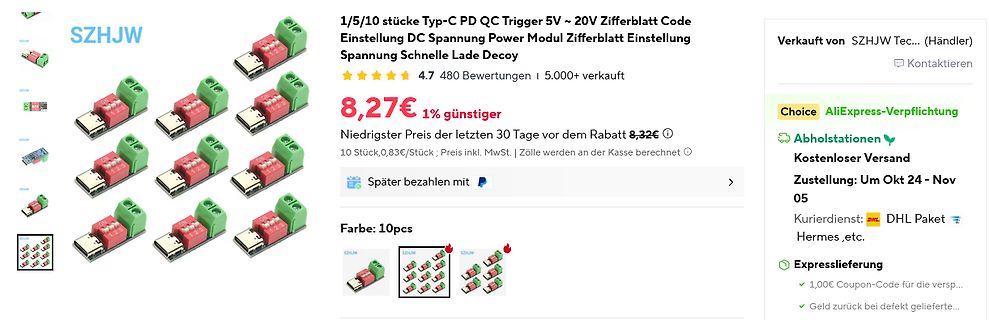

AliExpress-Angebot für DC Trigger Module
Zifferblatt Code Einstellung DC Spannung Power Modul Zifferblatt Einstellung Spannung Schnelle Lade Decoy 4.7 480 Bewertungen 5.000+ verkauft 8,27€ 1% günstiger Niedrigster Preis der letzten 30 Tage vor dem Rabatt 8,32€ 10 Stück, 0,83€/Stück; Preis inkl. MwSt. | Zölle werden an der Kasse berechnet Später bezahlen
-
Rohde & Schwarz HM8118 LCR-Brücke
.00330 pF D: 0.02614 SET FREQ LEVEL BIAS ZERO OPEN SER LOAD MODE AUTO RANG UP DOWN 1 L-Q 2 L-R 3 C-D 4 C-R 5 R-Q 6 AUTO 7 Z-θ 8 Y-θ 9 R-X N-θ M BIAS MODE UNIT TRIG ENTER TRIG CAT I Discharge Test device before connecting
-

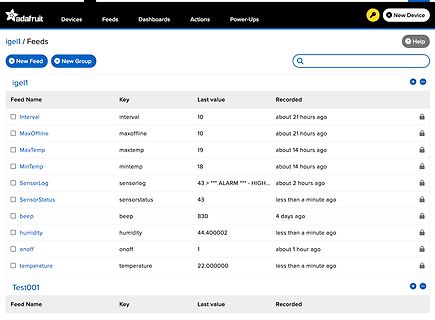

Screenshot einer Adafruit IO Daten-Feed-Übersicht
*** - HIGH... about 2 hours ago SensorStatus sensorstatus 43 less than a minute ago beep beep 830 4 days ago humidity humidity 44.400002 less than a minute ago onoff onoff 1 about 1 hour ago temperature temperature 22.000000 less than a minute ago Test001 Feed Name Key Last value Recorded
-

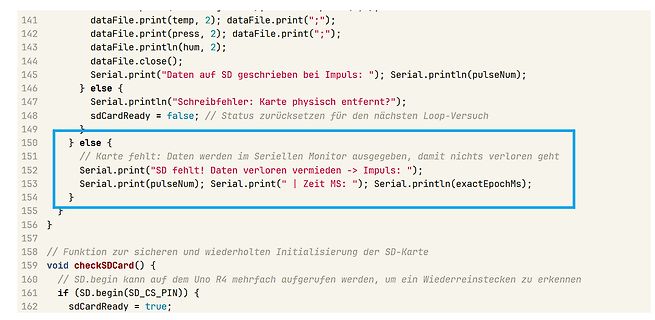

Programmcode für SD-Karten-Initialisierung und Datenlogger
sicheren und wiederholten Initialisierung der SD-Karte void checkSDCard() { // SD.begin kann auf dem Uno R4 mehrfach aufgerufen werden, um ein Wiedereinstecken zu erkennen if (SD.begin(SD_CS_PIN)) { sdCardReady = true;
-

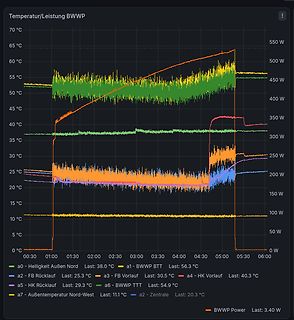

Diagramm von Temperatur und Leistung BWWP
Last: 38.0 °C a1 - BWWP BTT Last: 56.3 °C a2 - Zentrale Last: 20.3 °C a3 - FB Vorlauf Last: 30.5 °C a4 - HK Vorlauf Last: 40.3 °C a5 - HK Rücklauf Last: 29.3 °C a6 - BWWP TTT Last: 54.9 °C a7 - Außentemperatur Nord-West Last: 11.1 °C BWWP Power Last: 3.40 W
-

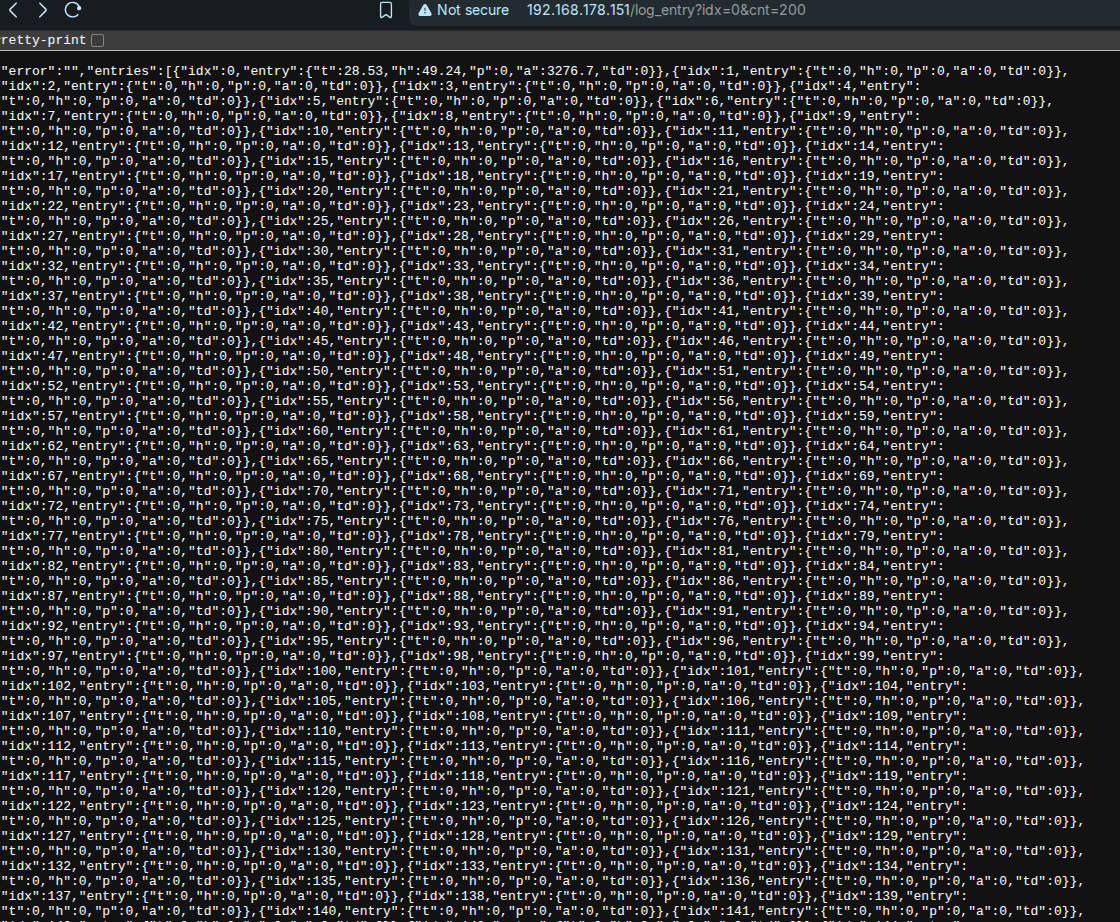

Datenlog-Tabelle mit Messwerten
1;600;536775;19.19;999.19;43.37 2;1200;488604;19.10;999.19;43.42 3;1800;440453;19.03;999.14;43.41 4;2400;392305;18.97;999.03;43.38 5;3000;344323;18.91;998.96;43.38 6;3600;296099;18.84;998.72;43.36 7;4200;247989;18.77;998.51;43.39 8;4800;200144;18.71;998.20;43.35 9;5400;151908;18.62;997.91;43.38 10;
-
Informationstext zu verschiedenen Oszilloskop-Modellen
after a legal review. Rigol MH0900 NovaOS runs daily on our MHO934, from the same image as the DHO: 4 GSa/s, both generators, and its own self-calibration. MHO934, MHO954, MHO984. Owon ADS800A NovaOS runs on our ADS802A: kernel.org Linux 7.2.10, the scope UI on its own screen, and NovaOS's own acquisition
-

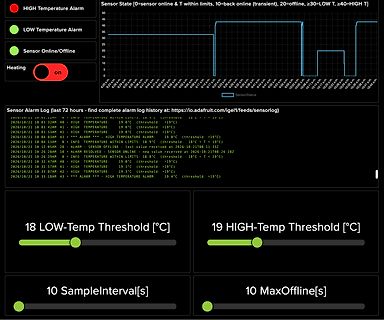

Dashboard einer Temperaturüberwachung mit Graph und Log
HIGH TEMPERATURE: 19.3°C (threshold: >19°C) 2026/10/21 10:33:16AM 43 *** HIGH TEMPERATURE ALARM: 19.4°C (threshold: >19°C) 18 LOW-Temp Threshold [°C] 19 HIGH-Temp Threshold [°C] 10 SampleInterval[s] 10 MaxOffline[s]
-
Artikel
Richtiges Designen von Platinenlayouts
