Zwei IRFP260N Leistungstransistoren
IRFP260N IOR P435D AN92 F4
-
Thread
H-Brücke mit IR2110 und IRFP260
Hallo! Ich habe mir eine H-Brückenschaltung mit IR2110 als Treiber für die IRFP260 Transistoren aufgebaut. Mit der Schaltung soll eine frequenzvariable Rechteckspannung im Bereich zuwischen 2-200kHz mit einer Spannung im Bereich von 2-100V und einem Tastgrad von 50% (+U/-U) erzeugt
Brückenschaltung): > Die Brückenschaltung besteht aus den Treiberbausteinen IR2110 und den > Transistoren IRFP 260. Die Gatewiderstände würde ich etwas kleiner dimensionieren: Der IRFP260 hat rund 200nC Gate Charge. Bei etwa 30 Ohm Widerstand (22 Ohm Vorwiderstand, etwa 7 Ohm im IR2110), begrenzt du den
-
Thread
MOSFET IRFP260N: Rückschluss von Gehäusetemperatur auf Junction-Temperatur
Hallo Leute! Ich habe mal eine Frage bezüglich des MOSFETs IRFP260N. Ich benutze diesen als Stromsenke. Jetzt würde ich gerne wissen, wann ich ihn abregeln muss bevor er den Hitzetod stirbt. Im Datenblatt steht eine maximale Junction-Temperatur von 175°C. Dann
-
Thread
IR2153 -Halbbrücken IC mit IRFP260N Treiber, schaltet immer wieder kurz
Hey Leute, ich habe eine Schaltung entworfen, die im Anhang zu sehen ist. Das Problem ist, dass beide Transistoren oszillierend schalten sollen inklusive Totzeit, so dass bei der gezeigten Schaltung zu keinem Zeitpunkt ein Strom fließen dürfte durch die Transistoren Das netzgerät mit 2V habe ich jedoch angeschlossen und es meldet immer wieder Kurzschlüsse. Hat jemand eine Ahnung, was an der Schaltung verkehrt läuft? Liebe Grüße, Bettina
-
Thread
[V] Leistungsteil elektronische Last (Kühlkörper + 4x IRFP260 + Lüfter)
Abzugeben ist ein Testaufbau für eine elektronische Last mit einigem an Dauerleistung. Es handelt sich lediglich um den Leistungsteil, den ich zu Versuchszwecken mal aufgebaut hatte. Die digitale Steuerung habe ich dann aber aus Zeit/Lustmangel nie wirklich umgesetzt. Gates (mit 1meg gegen Source) sowie Spannungsabgriffe der Sourcewiderstände (0.1R) sing herausgeführt. Bitte jeweils ein OpAmp je FET zur Ansteuerung verwenden. 5EUR + Versand, da allein der Kühlkörper ja schon 12,65 kostet... Abholung in Lüneburg auch möglich.
-
Thread
Mosfet für Elektronische Last gesucht
https://www.mouser.de/c/?q=IRFP260 Olaf
Der IRFP260 ist eine gute Wahl für eine elektronische Last, weil er noch einen weiten DC Bereich hat. Aber hüte dich vor Fälschungen die nur mit IRFP260 bestempelt sind aber was anderes drin haben, kaufe
-
Thread
Strom bei 50 A begrenzen
ein Bauteil einbauen kann, dass 50 A begrenzt. Ich hatte oben geschrieben, die Transistoren sind IRFP260...aber es sind IRFP260N. Die können laut Datenblatt 200 A Spitze und 50 A max. Meine Versuche dauern immer so max. 5 Minuten am Stück. Meint ihr, die Transistoren überleben 5 min. 60 A? Die Transistoren
Ich hatte oben geschrieben, die Transistoren sind IRFP260...aber es sind IRFP260N. Die können laut Datenblatt 200 A Spitze und 50 A max. Ist es denn so, dass man wahrscheinlich 3 Transistoren parallel leitend haben wird und dann die anderen 3? So hatte
-
Thread
Arduino für Motorsteuerung mittels Mosfet
Tobias M. schrieb im Beitrag #5303329: > Wenn ich nun zwei IRFP260N Die sind schon mal deutlich größer. Richtige Angeberteile. Aber besser ist was anderes. IRLB3034 1,4 mOhm IRFP260 55 mOhm
schreckliche Sven schrieb im Beitrag #5303367: > Aber besser ist was anderes. > > IRLB3034 1,4 mOhm > IRFP260 55 mOhm was spricht gegen den IRFP260N mit 40mOhm?
-
Thread
DC-Bürstenmotor als Bremse für Ergometer
aber auch höher, als den MOSFET im lineare Bereich zu > betreiben. Nicht nur der Aufwand. Ein IRFP260N kostet €1,80 bei Reichelt und hält 300W aus. Was kostet ein 300W Widerstand?
des IRFP260, der IRFP260N wie Norbert hat bessere Daten. Meiner Erfahrung nach kann man die Leistung auch ausnutzen. Erst letzte Woche habe ich eine elektronische Last mit einem IRFP250 (190W laut Datenblatt
-
Thread
Elektronische Last mit 2 MOSFETs
Problem tritt also nur bei Konstantwiderstandsregelung auf. Somit konnte ich nun den IRF530N und IRFP260N schwingfrei betreiben (OPV=LTC1052). Wobei IRF530 besser als IRF530N besser als IRFP260N ist. Ein Problem weniger. Trotzdem verursachen alle neueren MOSFETs (IRF530N, IRFP260N, der IRF530 hat
mit einem Signalgenerator. In dieser Betriebsweise schaut das bei mir genauso aus wie bei Dir (mit IRFP260 oder IRF530N also den problematischen). Daher gehe ich davon aus, daß Deine Schaltung die genau gleichen Probleme hat. @Allgemein Ich habe auch mal einen Stromspiegel mit Kaskode mit 3*IRFP260N
-
Thread
Halbleiter, echt oder gefälscht
Links IRFP260N N-Channel MOSFET Gekauft bei LCSC 02.2025 https://www.infineon.com/cms/de/product/power/mosfet/n-channel/irfp260n/ rechts IRFP460 N-Channel MOSFET Gekauft bei Aliexpress 01.2020 https
Daniel S. schrieb im Beitrag #7829004: > IRFP260N > Gekauft bei LCSC 02.2025 Echt. > IRFP460 > Gekauft bei Aliexpress 01.2020 Gefälscht.
-
Thread
50A DC Endstufe mit Arduino ansteuern
ich mir überlegt, ein PWM Signal auf den TC4429 oder ICL7667 zu schicken, damit dann zB auf einen IRFP260N.
Deswegen steht da ja auch zB den IRFP260N...dann verzichte ich halt auf 4A oder wähle einen anderen...Datenblätter kann icha uch lesen. Schade, ich habe hier qualifiziertere Antworten erwartet...falsch gedacht.
-
Thread
FET verzögert einschalten - FET´s sterben.
... Mit diesem FET funktioniert es (will ich aber nicht einsetzen wegen zu hohem RDSon...): -IRFP 260N - PD=300W, Vds=200V: https://www.reichelt.de/mosfet-n-ch-200v-50a-300w-to-247ac-irfp-260n-p41701.html?r=1 Diese beiden Sterben: -IRFB 3607 (Eingangs erwähnter FET) - Pd=140W, Vds=75V: https
> Mit diesem FET funktioniert es (will ich aber nicht einsetzen wegen zu > hohem RDSon...): > -IRFP 260N - PD=300W, Vds=200V: > https://www.reichelt.de/mosfet-n-ch-200v-50a-300w-to-247ac-irfp-260n-p41701.html?r=1 > > Diese beiden Sterben: > -IRFB 3607 (Eingangs erwähnter FET) - Pd=140W, Vds=75V
-
Thread
Entwurf eines Kurzschlussfesten, PA tauglichen 100W@4 und 8 Ohm Verstärkers
Nicht gesucht, he ? http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.30 > einfach 2 IRFP260N zu verwenden MOSFETs im Linearbetrieb parallelschalten ? http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.22 Nicht so einfach, daher verwenden viele Audioverstärker laterale MOSFETs
total überdimensioniert Ist es nicht, denn das ist eine DC-Belastung von ca. 320W je Seite. Ein IRFP260N verträgt max. 300W bei 25°C Tc. > oder einfach 2 träge, rückstellbare Sicherungen mit 8A. Kann mir nicht vorstellen, dass du damit den SOA einhalten kannst.
-
Thread
MOSFET wird sehr heiß
Folgende FETs werden gern für Class A Verstärker genommen (aufsteigende Verlustleistung) IRFP240 IRFP260 IRFP260N IRFP460 IRFP460N Ein einzelner IRFP460N hält durchaus über 100W aus. Ob er 150W schafft - ausprobieren. Edit: einen dicken FET hab ich noch vergessen, der gute FDH44N50
Ich habe hier noch ne Menge IRFP350 zu verkaufen, will jemand?
-
Thread
Powersoft DigiMod 1500 Endstufe - DC Offset am Ausgang
sehr kleine Sicherung <1A drin hatte. Jetzt kommt das eigentliche Problem. Im Schaltplan sind IRFP260 eingezeichnet. Ist mir erst jetzt aufgefallen, dass aber tatsächlich IFRP264 verbaut sind. Die haben 250V max. Vds. Also 50V mehr als meine Ersatz IRFP260. Fälschungen waren es keine, sie waren vom
In dem Fall ändert sich ja nichts. Die IRFP264 waren in der DIGIMOD 1500 ja schon drin. Der Schaltplan ist von der 1000er. Ich vermute mal, dass da die Rail Spannungen etwas kleiner sind und deshalb die 260 reichen.
-
Thread
Warum kann ich keine Kapazität zwischen Drain und Source messen?
Tja, ich wollte gerade die DS-Kapazität eines IRFP260 messen und mein Multimeter zeigt nichts an, Die Einheit wechselt immer im 0,5s Takt zwischen µF und mF. Das ist normalerweise wenn ich z.B. einen Widerstand oder Diode in Durchlassrichtung mit Kapazitätsmessung
schrieb im Beitrag #6944809: > Kondensatoren misst das Teil aber gut. Auch sehr kleine? (Beim IRFP260 ist C_DS nicht mal 1nF.) Wieso sagst Du eigentlich nicht _gleich_ was für ein "Teil" Du genau hast? Das wäre doch am naheliegendsten, weil fast klar, daß danach gefragt wird (werden MUSS, würde
-
Thread
MOSFET als Stromregler
Der IRFP260N wäre ein Kandidat. https://cdn-reichelt.de/documents/datenblatt/A100/IRFP260N_IR.pdf Die Safe Operating Area sieht ganz gut aus. Für Linearbetrieb finde ich trotzdem BJT besser. Muss man halt
Thomas B. schrieb im Beitrag #7910365: > Der IRFP260N wäre ein Kandidat. > https://cdn-reichelt.de/documents/datenblatt/A100/IRFP260N_IR.pdf > Die Safe Operating Area sieht ganz gut aus. Fig. 8? Was soll an der für die gewünschte Anwendung gut
-
Thread
Welche PWM-Frequenz für DC-Motorsteuerung?
Source-File geben würdest, wenn es dir nichts ausmachen würde. Könnte man als alternative zum IRFP260 auch zb einen IRFP460 oder einen IRFZ34 nehmen? mfg Schoasch
@Reiner: Da kann was nicht stimmen. Der IRFP260 hat 55mOhm. Das macht bei 10A ohne Schaltverluste schon 5,5W Verlustleistung. Dazu braucht er vom Beginn des Schaltens bis zum vollen Durchschalten etwa 60nC. Das ist diese Rampe bei "Gate Voltage
-
Thread
200A regeln
moin moin, nimm 10 x IRFP260N( gibs bei http://www.darisus.de für St.1,50), Widerstände im Source sind Quatsch. So etwas regeln die FETs "unter sich". Nur die Gates müssen über ca. 100Ohm zusammengeschaltet werden. Mit dem
Mein Labornetzteil und eine Stromsenke sind so aufgebaut. Als Analogregler für jeweils 40V/4A mit 2xIRFP260N. Mit Gruß Pieter
-
Thread
Mit Mega128 IRF2104 ansteuern
Rinkerntrafo mit Kfz Gleichrichter(50A;) und 5mF Blitzelko. Endstufe mit Treiber: IRF2104 mit zwei IRFP260N. Die Ausgänge des 2104 habe ich noch mit einem Komplementärpärchen aus NPN und PNP verstärkt(die Gatekapazitäten der 260 sind schon recht hoch). (Micro-)Contoler: Ein Mega128 mit dem üblichen Versorungsgemüse
den Mosfets schalten, um die Ströme nach dem Abschalten durch die PWM weiterfließen zu lassen. Die IRFP260 nicht nicht unbedingt die schnellsten, und da die Ströme doch sehr hoch sein, sollten die Dioden die Erwärmung der Mosfets deutlich reduzieren.
-
Thread
Relaisschaltung ersetzen
Die Schaltspannung liegt auch bei entweder 20-55V DC oder 80-260V AC soll nur DC geschalten werden dachte ich einfach an das Ersetzen durch einen Transistor. Schaltströme sollten mindestens aber besser größer 16A möglich sein (schaltung ist noch nicht zu 100%
> Schaltspg 20-55V DC oder 80-260V AC Wenn du dich für eins entscheiden kannst, dann wird es wesentlich einfacher. Entweder DC oder AC, aber nicht beides an einem Anschluss.
-
Thread
Amazon ZVS - Puff und Peng - Fet und Dioden
der Fet's) wurde mit dem luftstrom des lüfter gekühlt. Ich brauche eine Alternative zu den zwei IRFP260N. Und zu den zwei dioden. Fällt mir gerade auf, hat jemand hier die schaltung zu Hause liegen und kann mir den typ der zwei Dioden (D1&D2) nennen? Die sind geplatzt, nichts mehr lesbar. Müsste
Baum schrieb im Beitrag #5388515: > Ich brauche eine Alternative zu den zwei IRFP260N. IRFP4227. Baum schrieb im Beitrag #5388515: > Und zu den zwei dioden. UF4007 würde ich wohl aus meinem Bestand nehmen.
-
Thread
Vermeiden von Shoot Through in einer H-Bruecke
Thema Inversdiode, bsp. : IRFB31N20D Td(on) 16ns, Tr 38ns, Td(off) 26ns, Tf 10ns, Trr 200ns !! IRFP260N Td(on) 17ns, Tr 60ns, Td(off) 55ns, Tf 48ns, Trr 268ns !! Hoffe Du hast jetzt was neues gelernt. Und die Ansteuerung ist optimal, wie die Totzeit, sonst könnte ich kaum den IRFP260N in einer
Thema Inversdiode, bsp. : IRFB31N20D Td(on) 16ns, Tr 38ns, Td(off) 26ns, Tf 10ns, Trr 200ns !! IRFP260N Td(on) 17ns, Tr 60ns, Td(off) 55ns, Tf 48ns, Trr 268ns !! >Hoffe Du hast jetzt was neues gelernt. Nicht unbedingt. Im Normalfall sind die Dioden gesperrt! Also Nix mit Revovery. Der einzige
-
Thread
Motor 24V 750W
moin moin, sieh mal nach IRFP260. Der macht 50A, Puls 200A und kostet ca. 2,50. Mit Gruß Pieter
Nur ein IRFP260? Oder mehrere? Einer scheint nicht zu klappen. Bei Nennstrom 40A und 0,04 Ohm RDSon sind das gute 64W Verlustleistung.
-
Thread
200V 2kW DC Motor Endstufe hat immer wieder gleichen Defekt
Beide ausgetauscht, dann funktionierte es wieder, jedoch nur für ca. 2..3 Tage. Erneute Analyse: IRFP360 wieder defekt. Alle übrigen Bauteile um den IRFP gecheckt => i. O. Also Transistor ausgetauscht und es lief wieder.... für ca. 1..2 Monate. Wieder der gleiche Defekt. Dann statt IRFP360 IRFP460 eingesetzt
der Transistor u. U. mehr Spannung abbekommen. Nachgemessen liegt der Spitzenwert immer so um die 260V. Dadurch sollte der IRFP360 mit 400V oder der IRFP460 mit 500V nicht hopps gehen. Ich könnte die Elkos mal vorsorglich tauschen... Muss ich aber erst organisieren. @ArnoR Peter Niedetzky schrieb
-
Thread
Bester und billigster MOSFET Driver ic gesucht?
Aliexpress oder Ebay). Anforderungen: 1.Ich würde den MOSFET Driver ic für folgende MOSFETs verwenden: IRFP260;IRFP460; IRF540;IRFZ44n. 2.Der Driver ic Sollte Frequenzen bis 1Mhz Können(mehr is immer besser für zukünftige Projekte). 3.Und Sollte Wahrscheinlich auch so 2A Peak (eher mehr) können da ich
schrieb im Beitrag #5651535: > 1.Ich würde den MOSFET Driver ic für folgende MOSFETs verwenden: > IRFP260;IRFP460; > IRF540;IRFZ44n. > 2.Der Driver ic Sollte Frequenzen bis 1Mhz Können(mehr is immer besser > für zukünftige Projekte). Meinst du nicht, daß das eine ziemlich blöde Kombination ist
-
Thread
MOSFET für Linearbetrieb 42V, 10A
Ansteuerung über OpAmp). Also 300W sollte der entsprechende MOSFET schon können. Habe auch schon den IRFP260N für Schaltungen im Linearbetrieb gesehen. Der schafft 300W, aber nicht die 10A, 42V im Linearbetrieb. Mit zweien würde es so gerade gehen. Also was nehmen ? Sollte bei einschlägigen Versendern wie
Nice to have!). Ich habe aber keinen fertigen Schaltungsentwurf (Ausser aus dem Internet z.B. mit IRFP260N, Elektor, ELV) und noch keine Berechnung durchgeführt und suche nur einen MOSFET der sich bei den angegebenen Maximalwerten des Akku's etc. für einen Linearbetrieb eignet.
-
Thread
Zwei MOSFETs parallel in Stromsenke - als Shunt LEM-Wandler - wie zusammenschalten?
> Wieviel? 100W oder 100kW? 200W. Falk Brunner schrieb im Beitrag #3035487: > Welche? IRFP260N Falk Brunner schrieb im Beitrag #3035487: > Warum? Sind Shunt zu einfach und robust? Shunts sind theoretisch schon in Ordnung, habe es auch schon erfolgreich aufgebaut mit einem Shunt und
@ Elektronerd (Gast) >200W. >IRFP260N Bei weilcher Spannung? Egal, denn deine MOSFETS sind nicht für DC-Betrieb geeignet. Nimm andere. http://www.mikrocontroller.net/articles/FET#Linearbetrieb_von_MOSFETs Siehe auch die Links
-
Thread
Stahlwerk WIG AC/DC 200 Puls: Bei AC kein Lichtbogen
noch die Typen der Dioden und FETs. Diode = X4202S (12x) Inverter = K4108 (12x) Ausgangsstufe = IRFP260M (24x)
wohl alles nix, ich werde die Platine mal ausbauen (ein ziemlicher Schiet...) und das Teil ersetzen, IRFP260 habe ich noch hier. Ich hätte zwar auch noch ein paar K1531 in der Grabbelkiste (höhere Spannungsfestigkeit), die sind aber ein Stück langsamer als die IRFP260 oder der bei mir verbaute K4107, und
-
Thread
Welche Transitoren sollte man haben
Meine Lieblingstransistoren... BC547/BC557: meine Standard-Kleinsignaltransistoren IRFP064N: guter dicker FET, z.B. für 12V Schaltnetzteile IRFZ34N, IRFZ44N, IRFZ46N, IRFZ48N: 12V-Gegentaktwandler IRF3205: wie IRFP064N, aber im TO-220 Gehäuse IRFP2907: noch dickerer FET mit wenig
verwendet IRFP260N: auch gerne in Class-D-Verstärkern verwendet Das mal so als Auswahl. Was Du brauchst hängt davon ab was Du gerne machen möchtest.
-
Thread
Wer hat Erfahrung mit Induktionsöfen >1kW
...so, nun hat´s mir mittlerweile 5 Sätze IRFP4332 Mosfets zerschossen. Zum Teil schon bei Versorgungsspannung von 40V. Ich habe deshalb zum Testen mal zurückgerüstet auf IRFP260 und die machen keine Zicken... Das Blöde ist das es zu den IRFP4332
schicken Kurzschluss verursachen. Hat vielleicht irgendwer schon mal Daten zu den Schaltzeiten des IRFP4332 gesehen? Ich habe keine Lust mir meine teuren IXYS Transistoren reihenweise zu zerschießen bevor ich nicht verstanden habe warum die IRFP4332 reihenweise sterben und die IRFP260 (bislang) nicht
-
Vier Leistungstransistoren im TO-220 Gehäuse
IRFP260N IRFP4350 IOR 938P 77 WS
-
Thread
MOSFETS Muster bei Siemens
Als Ersatz koennte ich den IRFP250N empfehlen. Kostet um die 1.35Fr
Hab mal für dich nachgesehen: IRFB5620PBF Transistor N-MOSFET 200V 25A 144W TO247AC: 1,32€ IRFP240PBF Transistor N-MOSFET 200V 20A 150W TO247AC: 1,12€ IRFP250PBF Transistor N-MOSFET 200V 30A 190W TO247AC: 1,49€ IRFP260NPBF Transistor N-MOSFET 200V 50A 300W TO247AC: 1,49€ Oder in TO3 (Schweineteuer
-
Thread
IR2136 Motorendstufe spinnt
Halli Hallo Ich habe gerade zwei Motorendstufen mit IR2136 und IRFP260 Fets Bei einer Endstufe war ein Kurzschluss durch eigebrachte Schraube. Da war die Leitung des Stütz Elkos durchgeschmort (höher liegend) und ein Ansteuertransistor für den Fet war auch kaputt
sich nach einem mechanischen Problem an ... > Ich habe gerade zwei Motorendstufen mit IR2136 und IRFP260 Fets > ... > Hate jemand dazu Ideen ? Zeig den Schaltplan und die Signale.
-
Thread
Konstantstromquelle 30A
MOSFETs parallel, was bei 2-5 V auch noch relativ einfach geht. Ein erster Kandidat wäre so etwas wie IRFP260 Ein so hoher Strom macht dann ggf. sogar die Anzeige Überflüssig, weil ein defektes Kabel Rauchzeichen gibt.
Ulrich H. schrieb im Beitrag #4001709: > Ein erster Kandidat wäre so etwas wie IRFP260 Ich habe hier noch eine Hand voll IRFP250N liegen, die werde ich mal versuchen. Was sollte ich denn beim parallel schalten beachten? brauche ich bei FETs Sourcewiderstände, so wie bei der Parallelschaltung
-
Thread
Netzteil 42V 25A für Kurzwelle-PA
Produktionsdatum KW43/2007) waren absolut minderwertig. Wenn es Mosfets sein sollen, empfehle ich z.B. IRFP260N. Von den MJ15003 oder IRFP260N dürften 3 Stück parallel reichen; von den 2N3773 sollte man 4 Stück verwenden. Dann brauchst du eben noch die Regelelektronik. Mit Operationsverstärkern lässt
-
Thread
Suche passende RTC
spottbilliges gekauft hat und keine Probleme mit Fakes hatte? Naja ich hab mir Mal von einem Verkäufer IRFP260N und TC428CPA bestellt, die IRFP waren Schrott die TC428CPA waren brauchbar. Von einem anderen Verkäufer habe ich IRFP460 bestellt die dem Datenblatt entsprachen.
-
Thread
Transistor wird heiss
Ein besserer FET waere der IRFP240/250/260 ... je nach gewuenschter Reserve.
Sind die Transistoren IRFP150NPBF und IRFP9140NPBF (im TO247 Gehäuse) als Austauschtypen für IRF540 und IRF9540 (TO220 Gehäuse) elektrisch gesehen OK?
-
Thread
24V 260W DC Motor-Steuerung
Hallo, ich habe aus einem alten Treppenlift einen 24 V 260 W DC Getriebe-Motor gerettet. Ich möcht diesen für paar andere sachen verwenden. Nur ist leider die Platine defekt. Egal, da ich das ohnehin etwas ändern möchte. Beim Original nehmen die einen IRF 4905
einen irfp40 findet man bei www.irf.com leider nicht. Ich habe mit IRFP064 seehr gute Erfahrungen gemacht. Eigentlich braucht ja nur die Schaltung, die ja schon vorhanden ist, noch einmal aufgebaut werden
-
Thread
HEXFET ersetzt TRENCH-FET nicht?
ja nicht so groß sein - sollte die jedenfalls nicht. Ein besserer Kandidat wäre so etwas wie IRFP260 - schon das größere Gehäuse kommt der Kühlung entgegen.
Hallo Ulrich und Falk, danke für Eure Tips. Und Ulrich, der IRFP 260 passt wegen des Gehäuses nicht unter den gemeinsamen Kühlkörper, weder in der Höhe noch seitlich. Es wird schon so sein, ich muss warten, bis der Original-Typ da ist... Viele Grüsse, Dietmar
-
Thread
Elektronische Last Korad, Stamos, RS-Pro
Leistungs-FETs sind denn in der S-LS-60 verbaut? Kann man das > erkennen? > Danke. Bei der 150W sind 4 x IRFP 260N drin
> Bei der 150W sind 4 x IRFP 260N drin OK, wird ja häufig als Linear Regler verwendet.
-
Thread
Frequenzgenerator: ständiges MOSFET-sterben?
Royer-Converter herum - mit einem sehr fliegenden, schlechten Aufbau (wurde mir oft gesagt), der hat 2 "IRFP260N" drinnen und die leben immer noch. Möchte nicht sagen, was ich damit schon alles gemach habe ;), aber die sind irgendwie fast unzerstörbar. Dann habe ich noch 2 "FDH44N50" und "IRFB4227" herumliegen
Ohm erhöhen, da das fast alle anderen Schaltungen mit dem 3525er auch so haben. -)FDH44N50 oder IRFP260N werden die neuen MOSFETS. Ich habe mir andere Schaltungen angesehen, wobei ein 3525er zwei oder mehr MOSFETS steuert und die sehen eigentlich alle fast so aus wie meine - also vom PRINZIP kann
-

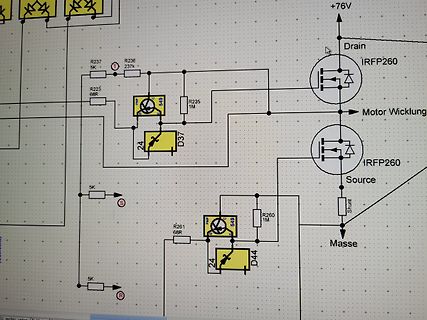

Ausschnitt eines elektronischen Schaltplans
+76V Drain IRFP260 Motor Wicklung IRFP260 Source Shunt Masse R237 5K R236 237k R223 68R R235 1M 5K S R 5K R261 68R R260 1M D37 24 D44 24 549 549
-
Thread
Projekt Labornetzteil 2024
Dazu der Ringkern Trafo (30€),das Gehäuse (40€) und das Display (50€). --> Sollten in Summe um die 260€ sein. Grüße Florian
simulieren? Thema Mosfet: Die Bezeichnung im Schaltplan ist nicht ganz korrekt. Ich verwende einen IRFP150NPBF. Der ist zumindest laut Digikey aktiv und ist das replacement für den IRFP150N: https://www.digikey.de/de/products/detail/infineon-technologies/IRFP150NPBF/811534
-
Thread
V/VS: Diverse Elektronikbauteile (Bastelstubenauflösung in Graz)
dem Lötzinn, den LEDs und dem Kupferlackdraht. Hast Du an Halbleitern vielleicht noch gute FETs (IRFP064N, IRF2907, IRF540/IRF9540, IRF3205, IRFP260N ...) und PWM-ICs (TL494, UC3825 etc.) oder Gate-Treiber-ICs (z.B. IR2110/IR2113) oder Mikrocontroller? An sowas hätte ich Interesse.
-
Thread
Linearbetrieb MOSFET gesucht
IRFP260N.
nimmt doch IRFP240, der ist gut für dein Zweck. Der Vorschlag mit 431er ist sehr gut, falls du nicht zur Hand hast, einfach ein npn.
-
Thread
Funken löschen bei hohe Induktivität und Gleichspannung DC Freilaufdiode
Der Elektromagnet soll bei verschiedenen Strömen (2A bis 12A) über ein Mosfet (überdimensioniert) IRFP260 getaktet werden. Dazu kommt ein Rechecksignal von einem µC. Einschalt- und Ausschaltzeiten liegen bei ca. 2000ms. Somit eine sehr geringe Frequenz. Nun zu mein Problem: Beim Abschalten des Elektromageneten
Induktivität Spule 1H - Bei 10A liegen 26,2V an der Spule an - Dioden P600B 100V 22A - Mosfet IRFP260 200V 50A Sollte noch was nötig sein, gebt mit bitte Bescheid. Die Funken entstehen wie oben schon beschrieben nur im Manuellen Betrieb. Natürlich kann ich nicht in dem Mosfet reinschauen um
