Tabellarische Auflistung von PT100-Sensordaten
Proprietary B Variable Per user requirements PropB_01 1-2 16 Manufacturer Defined Usage (PropB_PDU1) PT100-1 -128,1 to +3276,7 °C -70 to +600 0,1°C/bit -70 Degree Celsius 65281 Proprietary B Variable Per user requirements PropB_01 3-4 16 Manufacturer Defined Usage (PropB_PDU1) PT100-2 -128,1 to +3276,7
in „PGN in J1939 konvertieren“ · Fahrzeugelektronik · · Screenshots
-
Etikett eines Pt 100 SMD Widerstands
Pieces 1500 4349 4075 St. 525 St. Date-Code 15.06.2020 02.02.2021 Material no 32207805 Typ / Type Pt 100 SMD-V 0805 B G Batch no 2955911-1 Heraeus Nexensos (ROHS - directive Reinhard-Heraus-Ring 23 compliant) D-63801 Kleinostheim Made in Germany
in „[V] Temperatursensor Pt100 0805“ · Markt · · Fotos
-
Handgezeichneter Schaltplan mit PT100 Sensor
STRAUSS 5V 1k ADC 5V PT 100 DIGIN
in „ESP 32 oder Nano“ · Mikrocontroller und Digitale Elektronik · · Fotos
-
Pt 100-Simulator Burster Typ 4506
42 Vmax +190 +220 +250 +280 +300 +350 +400 +450 +500 -100 -50 -30 -10 0 +10 +20 +40 +60 +80 +100 +110 +130 +150 +170 °C Rsim burster Pt 100 -Simulator Typ 4506 DIN EN
in „PT 100 Simulator“ · Markt · · Fotos
-
Schaltplan des ADT7604 mit PT-100 RTD
R1 150Ω RSENSE1 100Ω 0.01% CTS1 CTS2 CTS3 CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8 CH9 CH10 CH11 CH12 CH13 CH14 CH15 CH16...CH20 VDD GND VREFOUT VREFP 1µF RSENSE2 1kΩ 0.01% LEAKAGE DETECTOR PT-100 3-WIRE RTD CS SDI SDO SCK SPI
in „Neue Bauteile: Steckverbinder, Sensoren, Oszillatoren und mehr“ · Mikrocontroller und Digitale Elektronik · · Schaltpläne
-
Schaltplan einer PT100 Temperaturmessung mit MCP6004T
PT100 Temperaturmessung P2 2 1 Header_2_2mm54 3V3 R1 4k99 R2 49k9 NTC1 R6 1k GND NTC_1 R4 49k9 U1 14 4OUT 13 4IN- 12 1IN- 11 GND 10 3IN+ 9 3IN- 8 2OUT 7 2IN- 6 1IN+ 5 NTC2 4 3V3 3 1IN+ 2 NTC1 5VDC P5 2
in „Erneut PT100 an MCP6004T und 12-Bit ADC“ · Mikrocontroller und Digitale Elektronik · · Schaltpläne
-
Schaltplan einer PT100-Temperaturmessung mit MCP3551 und PIC MCU
VDD, LDO, C*, VLDO, RB 5%, VREF, RA 1%, 1 µF, PIC MCU, 3, SPI, MCP3551, PT100
in „ESD-Schutz für ADC“ · Mikrocontroller und Digitale Elektronik · · Schaltpläne
-
PDF
-
PDF
-
PDF
pt100.pdf
Temperature Measurement Technical Data Sheet TD-TV/PT1A PT100 Resistance Table ºC 0 1 2 3 4 5 6 7 8 9 ºC -200.00 18.52 -200.00 -190.00 22.83 22.40 21.97 21.54 21.11 20.68 20.25 19.82 19.38 18.95 -190.00 -180.00 27.10 26.67 26.24 25.82 25.39 24.97 24.54
in „Pt100 auswerten“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
PT_100_PRINZIP.pdf
PRINZIP R1 P1 100k Offset 10k R2 10k R3 1k R4 PT100
in „Signalaufbereitung PT100“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
PT100-Messwertverst_er.pdf
Fach : Meßsysteme Koneinestion Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker Name : Dirk Faust Datum :15.06.01 Seite 1 von 10 Konstruktion eines PT100 - Meßverstärker Konstruktion Fach : Meßsysteme eines Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker
in „Konstantenstromquelle 1mA gesucht“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
PT100_Messverst_er.pdf
Fach : Meßsysteme Koneinestion Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker Name : Dirk Faust Datum :15.06.01 Seite 1 von 10 Konstruktion eines PT100 - Meßverstärker Konstruktion Fach : Meßsysteme eines Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker
in „Messverstärker“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
PT100_Messverst_er.pdf
Fach : Meßsysteme Koneinestion Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker Name : Dirk Faust Datum :15.06.01 Seite 1 von 10 Konstruktion eines PT100 - Meßverstärker Konstruktion Fach : Meßsysteme eines Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker
in „Mikrocontroller-Programmierung in C“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
PT100_Messverst_er.pdf
Fach : Meßsysteme Koneinestion Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker Name : Dirk Faust Datum :15.06.01 Seite 1 von 10 Konstruktion eines PT100 - Meßverstärker Konstruktion Fach : Meßsysteme eines Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker
in „Kondensator vor ADC“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
-
PDF
PT100__berlegung.pdf
PT100 Messverstärker + V R R T2 T1 VREF + X1-1 R R6+TRIM2 eingestellt auf 306k AGND TRIM2 sense+ R5 R6 1 3 X1-4 C 2 V + + V V 4 PT100 8 1 4 4 2 AD712N D N 1 C - 0...0,5115V 1 1 MEGA8-P R V X1-3 3 4 4 IC3A
in „Eure Meinung zu PT100 Messverstärker-Schaltung“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
-
PDF
-
PDF
-
PDF
-
PDF
-
PDF
-
PDF
PT100_bisher.pdf
.ac dec 20 1 10meg .include ada4841.cir .include LM258.cir 2 2 2 1 1 1 .include TL431.sub VCC C1 R8 12V 4.7µ2K2 2 1U2 R13 1m LM258_ON C2 R9 OUT_DIV R17 R3 R4 4.7µ V0K R14 10K 10K 2 10KV T 1U4 R16 1 U 1m R2 U5 R18 O R1 C3 3K3 10K LM258_ON LM258_ON 1K 100R 4.7µ R5 R6 V R15 2 10K 10K 1U3 R7 10K R20 C9 1m C4 LM258_ON 10µ VCC1 10K C6 C7 C8 4.7µ 2 R10 R19 1 204R 2n2 2n2 2n2 R12 10K 5V 1K8 Q1 V1 BC846B C5 AC 100 U1 1n TL431 R11 2K2
in „PT100 Verstärkerschaltung für starke Gleichtacktstörung“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
PT100_bisher.pdf
.ac dec 20 1 10meg .include ada4841.cir .include LM258.cir 2 2 2 1 1 1 .include TL431.sub VCC C1 R8 12V 4.7µ2K2 2 1U2 R13 1m LM258_ON C2 R9 OUT_DIV R17 R3 R4 4.7µ V0K R14 10K 10K 2 10KV T 1U4 R16 1 U 1m R2 U5 R18 O R1 C3 3K3 10K LM258_ON LM258_ON 1K 100R 4.7µ R5 R6 V R15 2 10K 10K 1U3 R7 10K R20 C9 1m C4 LM258_ON 10µ VCC1 10K C6 C7 C8 4.7µ 2 R10 R19 1 204R 2n2 2n2 2n2 R12 10K 5V 1K8 Q1 V1 BC846B C5 AC 100 U1 1n TL431 R11 2K2
in „PT100 Verstärkerschaltung für starke Gleichtacktstörung“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
PT100_Simulation.pdf
RW1 U2 LM258_ON 1m C2 R9 R3 R4 OUT_DIV R17 RW2 4.7µ 1VK 10K 10K 10K 1 2 T U4 R16 1U5 R18 O 1m C3 R2 PT100 3K3 LM258_ON 10K 100R 4.7µ LM258_ON 1K R5 R6 V RW3 R10 1 10K 10K R7 U3 10K R20 C9 1m 204R LM258_ON C4 10µ VCC1 10K Cw1 Cw2 Cw3 4.7µ R19 2n2 2n2 2n2 10K 5V 2 1 V1 R12 PULSE(-50 50 .01 .001 .001 .25m .5m 25) 1K8 Q1 AC 100 BC846B C5 U1 1n TL431 R11 2K2
in „PT100 Verstärkerschaltung für starke Gleichtacktstörung“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
pt100-wert.pdf
Widerstandswerte Pt100- Sensoren 1/3 alle Angaben ohne Gewähr 0 1 2 3 4 5 6 7 8 9 -200 18,493 18,926 19,358 19,790 20,221 20,653 21,083 21,514 21,944 22,374 -190 22,803 23,232 23,661 24,089 24,517 24,945 25,372 25,799 26,226
in „PT100 an Microcontroller“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
Pt100-2.pdf
x 1 Ausgleichsrechnung Pt100 Techap MV linear -20°ADC = -106 20°=277 60°=651 100°=1000 y 1 z 1 a1 0.103 a2 0.27 a3 0.636 a4 0.993 Given y a1 z 20 . y a2 z 20 y a3 z 60 y a4 z 100 y z Minerr(y,z) x = 1 y = 109.45855 z = 9.14689
in „Helmi's PT100 analog linearisieren?“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
Pt100-3.pdf
x 1 Ausgleichsrechnung Pt100 Techap MV -20°ADC = -106 20°=277 60°=651 100°=1000 y 1 z 1 a1 0.103 a2 0.27 a3 0.636 a4 0.993 Given x a1 a1 y a1 z 20 . . . x a2 a2 y a2 z 20 x a3 a3 y a3 z 60 x a4 a4 y a4 z 100 x y Minerr( x,y,z
in „Helmi's PT100 analog linearisieren?“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
Serial_Pt100.pdf
Pt100 Pt100 Pt100 U Mess U Mess U Mess 1mA Konstant
in „Pt100 Reihenschaltung“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
PT100_Berechnung.pdf
PT100 Berechnung PT100 (RTD) sind genaue Temperaturmesswiderstände und nach IEC60751 genormt. Es gibtPT100 / P T500 und PT1000 Messwiderstände. Der Zahlenwert nach dem PT gibt den Widerstand bei 0° an.
in „PT100 Messumformer Platinen Layout“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
TemperaturMitPt100.pdf
K_Ohm Jetzt bestimmen wir unsere (Beispiel)Temperaturgrenze. 1.Für untere Grenze -50˚C Widerstand von Pt100 beträgt Rt=80,31 Ohm. Daraus K0 = 80,31/(1800+80,31)= 0,0427 2.Für obere Grenze 127˚C Widerstand von Pt100 beträgt Rt=148,7 Ohm. Daraus K1= 148,7(1800+148,7)= 0,0763 Verhältnis zwischen U0/U1: U O
in „Einfache Schaltung mit Pt100 für Temperaturmessung mit Einleitung für Berechnung von Widerständen.“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
pt100-diag.pdf
Widerstandswerte Pt100 Sensoren 450 400 350 300 250 Pt100 200 150 100 50 0 00 50 00 -0 0 5 0 5 0 5 0 5 0 5 0 50 00 50 00 50 00 50 -2 -1 - 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
in „Pt100 auswerten“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
PT100-Node.pdf
C2 PB4 18 MISO 22p 8Mhz 19 SCK 10 A13/PC5 R6 XTAL2/PB7 270K AVCC 20 AN0 VCC VCC AREF 21 C6 R5 þÿ.1µ 100K C5 þÿ.1µ VCC U2 J2 R1 MCP3551-EMS 8 6K8 .1% 1 2 d 5 SCK 2 Vin+ VSCK VCC TH1 6 MISO PT100 3 3 fSDO/~{RDY} 7 ~{CSMCP} 1 4 Vin- r s ~{CS} C7 C8 V V þÿ.1µ þÿ.1µ 2 J4 1 4 C3 R2 þÿ.1µ 1K 3 R3 10R Q1 1 ~{EMS} IRLML6402 2 R4 100K VCC C4 þÿ.1µ Sheet: File: PT100-Node.kicad_sch Title: PT100 LORAWAN Node Size: A4 Date: 2019-06-28 Rev: 0x Id: 1/1
in „Wassertemperatur Logger mit Lora?“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
PT100-Node.pdf
Y1 PB4 18 MISO 22p 8Mhz 19 SCK A13/PC5 R6 10 XTAL2/PB7 270K AVCC 20 AN0 VCC VCC AREF 21 C6 R5 .1µ 100K C5 .1µ VCC U2 J2 R1 MCP3551-EMS 8 6K8 .1% 1 d 2 2 Vin+ VSCK 5 SCK VCC TH1 SDO/RDY 6 MISO PT100 3 3 7 CSMCP 1 4 Vin- r s CS C7 C8 V V .1µ .1µ 2 J4 1 4 C3 R2 .1µ 1K 3 R3 10R Q1 EMS 1 IRLML6402 2 R4 100K VCC C4 .1µ Sheet: / File: PT100-Node.sch Title: PT100 LORAWAN Node Size: A4 Date: 2019-06-28 Rev: 0x Bredemeier Industrieelektronik Id: 1/1
in „Bitte um Schaltplan-Review“ · Mikrocontroller und Digitale Elektronik ·
-
Mikrocontroller-Aufbau auf Breadboard mit Kabeln
Metro Adafruit, 5V, 3.3V, GND, a b c d e f g h i j k l m n o p q r s t u v w x y z, 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30, a b c d e f g h i j
in „Zusammenführung µC & Regelungstechnik“ · Mikrocontroller und Digitale Elektronik · · Fotos
-
PDF
PT100_Messverstaerker_02.pdf
PT100_Messverstaerker_02.pdf
in „Messverstärker füt Pt100“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
TARGET__PT100Heizungstransmitte.pdf
Schalter S2 /RESET +5V /RESET 5 8 e D D e . R 1 1 R . 4 N N 4 1 1 5 + D D 8 8 . e 4 1 e . 4 R 1 N R 4 1 L K 3 Pumpen PE K L1 PE N L L K K Pumpen L1 Netz 220V Pumpen N
in „Suche Preiswerte Messumformer für PT100“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
pt100_mcp3551.pdf
pt100_mcp3551.pdf
in „PT100 4-Leiter-Messung mit MCP3551“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
bau_eines_Pt100_Messverstaerkers.pdf
Fach : Meßsysteme Koneinestion Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker Name : Dirk Faust Datum :15.06.01 Seite 1 von 10 Konstruktion eines PT100 - Meßverstärker Konstruktion Fach : Meßsysteme eines Klasse : ELT 7 Lehrer: H. Schneider PT100-Meßverstärker
in „PT100 an Microcontroller“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
PT100-Amp_linear.pdf
▯▯▯ ▯ ▯▯▯ ▯▯▯ ??▯▯? ▯ ▯ ▯▯ ▯ ▯ ▯ ?▯ A▯ ▯ ▯ B ▯ ? ▯ ? ▯ ▯?& ? ▯ ▯? ▯C? ▯?▯ ▯ ▯ ▯ ▯& DFHJEEMEIPEEEHOSTUVL OLRMMJLFQJJPFGLJLGJY »▯▯▯%… ▯▯▯B‰▯#…¾¿▯▯▯?&?▯▯? GKEMEIPEMIPEMJ[TEMFL RMMJXNFONPEWHPMSHL RMEGH^OLO_NRHQJI\JL GMRIF‘HH[\EOWRL\ZJQY MJIHMNOPEQNJQJOFHJEL NREGFZ\FR‘LMIL\XIEL › EXFIEIQPEWIHMEIPEL ‡ IaJLRMOREJLL_ObcefL † ^QOJERNXGIKJaOHRFL ¤ EGLKLIaFJQKPIGFF_GY ° ‹ƒ§ƒ¶£• ‘EL\ERMMJLFQJHGJ]hcL £ ·‡«‹ fl†–•¶ƒ fi –––§¤” JGIEIhckEGIJEHceTEL EIRFGLE^EL\DTUOFHJEL JQEMEIPLLEK‘Q‘L\L eWJIYIUPELnIRg DTUDcqfLLTLeSLhcTvg ^RE_PFIEEGEILRR^w £⁄£¤ƒ£‹› DcIhckOGHJEHce]hcV fo[cuyhc roz{zyc{ eoLRT|ceReot[usLhc RLLce[ EL\DTUL GQ^HLKOEHROEHEL
in „PT 100 mit AD623 auswerten möglich?“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
PT100_Bernhardt_Schaltplan.pdf
K1-1 4 0 GNDOUT IC1 2 C 1 1 11 K1-2 -VIN C -VOUT n GND 4 N 2 0 C 1 7 GND GND GND -VOUT +VOUT 680n PT1000 +VOUT - - 5 2 2 C5 + -VOUT 1,2k K K R11 R12 R16 S R9 E A 2.7k 5k R6 2 1 560k 8.2k R7 Power 2.7k Verstärkung 2 TL082P n 1 2 1 6 TL082P 1 0 D D R1 3 7 C 1 L L 10k U1A R3 5 1k U1B A E R5 1 -30 bis +60°C 100k 12k GND S D K3-1 5k R10 R14 2 K3-2 0-10V Nullpunkt U2 D LM336Z-5 GND GND GND GND GND Befestigungsbohrungen PT100 Messverstärker D N H4 MOUNT-PAD-ROUND3.2 G D N H3 MOUNT-PAD-ROUND3.2 G D N H1 MOUNT-PAD-ROUND3.2
in „PT100 Messumformer Platinen Layout“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
pt100_mcp3551.pdf
pt100_mcp3551.pdf
in „pt100 vierleitermessung“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
PT100_Messverstaerker_02.pdf
PT100_Messverstaerker_02.pdf
in „Operationsverstäkerschaltung unverständlich“ · Analoge Elektronik und Schaltungstechnik ·
-

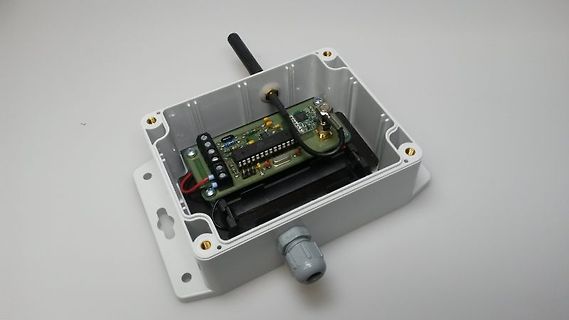

Elektronikmodul in grauem Kunststoffgehäuse
in „Wassertemperatur Logger mit Lora?“ · Mikrocontroller und Digitale Elektronik · · Fotos
-
3D-CAD-Modell einer Leiterplatte
Q1 R4 R7 R5 R6 Q2 R3 C4 R8 C5 C7 R9 R10 R2 C3 U1 U2 C8 J3 J2 J3 JP1 C1 Y1 C2 U3
in „Wassertemperatur Logger mit Lora?“ · Mikrocontroller und Digitale Elektronik · · Layouts
-
PDF
Temperf_PT100x.pdf
V 100 °C 138.506 Ω 2.717 V 2.44 V 2.714 V 2.443 V 4.519 V Daten basieren auf Simulation mit PSpice Variante PT100 und Meßbereich -40°C bis 100°C Meßstrom 2mA: R6 = 0 Ω; R7 = 1 kΩ Offset: R9 = 0 Ω; R11 = 82
in „PT100 Zehntel Grad Auflösung“ · Analoge Elektronik und Schaltungstechnik ·
-
PDF
Pt100-Vierleiter-Verdrahtungsdiagnose.pdf
Pt100-Vierleiter: Verdrahtungsdiagnose per MCU Schaltungsentwurf und Prüfschritte · Vierdraht-Pt100 · 25. August 2026 Ziel: Mit einem Mikrocontroller Aderbruch, Vertauschung, Kurzschluss und falschen Sensortyp
in „ESP 32 oder Nano“ · Mikrocontroller und Digitale Elektronik ·
-
PDF
LCMXO640C-3TN144C.pdf
0 C PT2E 0 T 98 PT2C 0 T PT2B 0 C 99 PT2B 0 C PT2C 0 100 PT2A 0 T PT2A 0 T * NC for “E” devices. ** Primary clock inputs are single-ended. 4-7 Pinout Information Lattice Semiconductor MachXO Family Data Sheet
in „Erfahrung mit Siglent SDG 10xx Arbitrary Generatoren?“ · Markt ·
-
Datei
C-Routine.txt
, ADC084S021_IN1, Spannung_PT100, true); //Spannung über PT100 zur Masse messen Widerstand_PT100 = Spannung_PT100/Strom_PT100; //Berechnung des Widerstandes des PT100 temperaturIst = (Widerstand_PT100 - 100.0)/0.385; //Berechnung
in „Altium Designer Hilfe bei erstellen eines Projekts“ · Platinen ·
