Moin,

ELV hat dieses Gerät nicht mehr im Programm und am Telefon sagte man
mir, wenn es nicht mehr auf der Webseite vorhanden ist bzw. dafür keine
Artikelnummer mehr gibt, ist das auch nicht mehr verfügbar. Internet
Suche hat auch nichts ergeben.

Hat jemand von euch noch den Beitrag aus einem der alten Hefte oder
ähnliches und kann mir wenigstens den Schaltplan als PDF, Bild oder
Kopie zur Verfügung stellen ?

Danke und Gruß Andreas

Autor: tom tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ausgabe? Jahr? Bezeichnung? ELV FZ7001 sagt mir gerade gar nix...

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Prozessor-Frequenzzähler FZ 7001, Teil 2  05/1989  10
Prozessor-Frequenzzähler FZ 7001, Teil 3  06/1989  64
Prozessor-Frequenzzähler FZ 7001, Teil 4  01/1990  26
Prozessor-Frequenzzähler FZ 7001, Teil 5  02/1990  35

Teil 1 fehlt im Gesamtinhaltsverzeichnis

Autor: Andreas Schmitt (aschmitt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@tom Genau das ist mein Problem, ich kenne die Ausgabe nicht...........

@christoph Danke! Jetzt muss ich nur noch schauen wie ich an die alten
Ausgaben komme, oder hast du die zufällig :D ?

Hab jetzt auch die komplette Liste gefunden.

Prozessor-Frequenzzähler FZ 7001, Teil 1   4/1989   28
Prozessor-Frequenzzähler FZ 7001, Teil 2   5/1989   10
Prozessor-Frequenzzähler FZ 7001, Teil 3   6/1989   64
Prozessor-Frequenzzähler FZ 7001, Teil 4   1/1990   26
Prozessor-Frequenzzähler FZ 7001, Teil 5   2/1990   35

Autor: Jürgen A. (jaja)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
ich schau' heute abend mal, falls sich bis dahin niemand meldet.
Schickst du mir dann deine Emailadresse per PN?

Grüße,
Jürgen

Autor: Andreas Schmitt (aschmitt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mach ich, Danke!

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

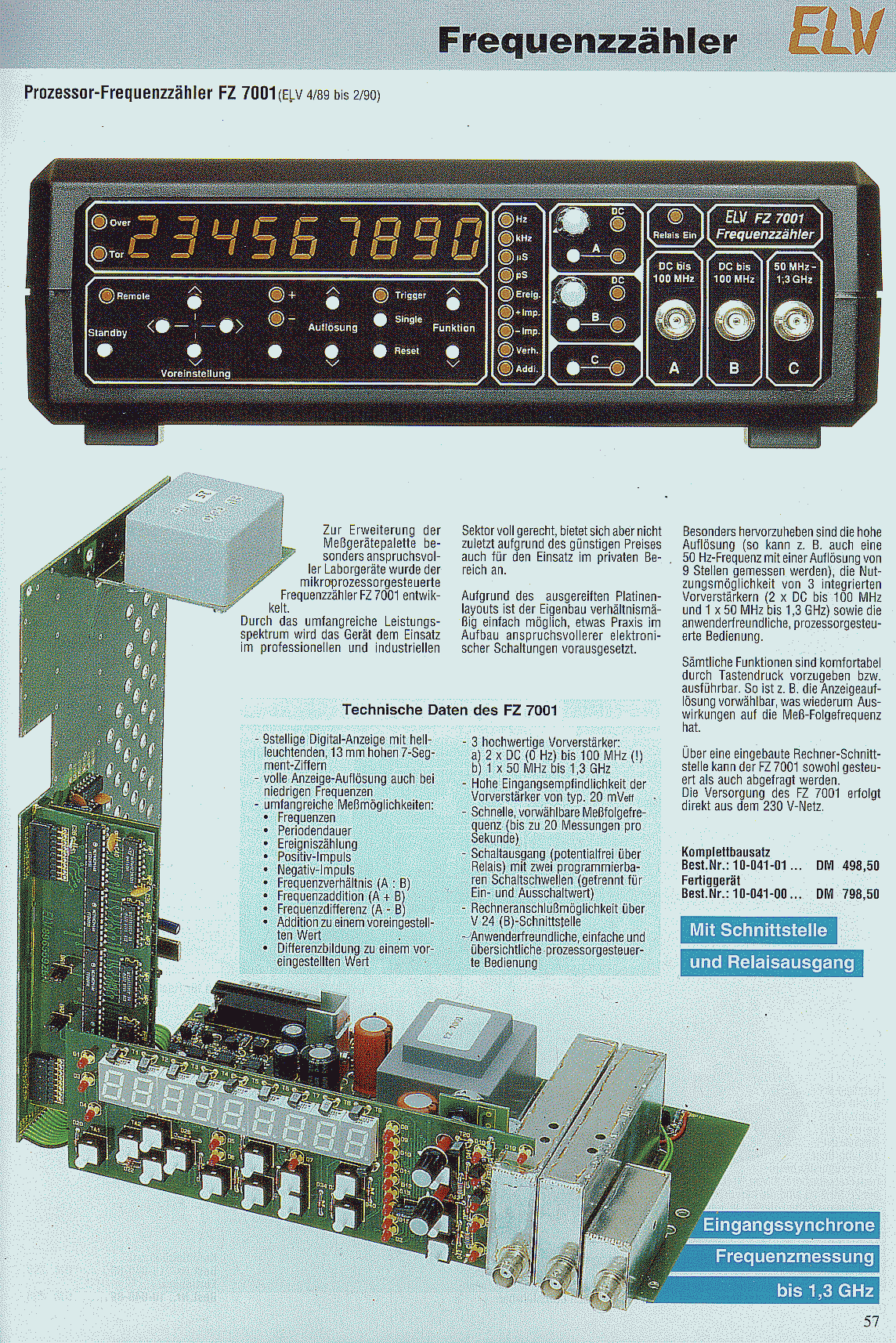

So sah der Frequenzzähler im Katalog 1995 aus, ich habe leider zwischen
1988 und 1992 keine ELV-Hefte

Autor: Andreas Schmitt (aschmitt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau das isser. Mittlerweile bin ich auch weiter. Das Problem scheint
direkt im kleinen abgeschirmten Geäuse zu sein.
Danke und 73 :D

Autor: Winfried DC0VD (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Andreas,

durch Google bin ich auf diesen Thread aufmerksam geworden.

Vor genau einem Jahr hast du Unterlagen zum ELV FZ7001 gesucht.
Ich habe vor längerer Zeit dieses Gerät gebraucht gekauft, aber noch nie
benutzt. Ich habe null Ahnung von der Bedienung dieses Gerätes, auch
weiß ich noch nicht ob es fehlerfrei arbeitet.

Wenn noch von Interesse: ich habe die kompletten Unterlagen zu diesem
FZ.

Gruß

DC0VD, Winfried

Autor: Martin Von werne (beaglemartin1954)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

suche für den Frequenzzähler FZ 7001 (neue Version mit OCXO im eckigen
Kunststoffgehäuse) die Bedienungsanleitung, da da die alte
Bedienungsanleitung mit der Ausführung (Quarz im runden Metallgehäuse)
doch stark hiervon abweicht. Anleitung wird benötigt, da Messgerät sehr
ungenau anzeigt.

Gruß

Martin

Autor: Waldwichtel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na dann schaut mal hier...

Frequenzzähler FZ 7001

------------------------------------------------------------------------
-----
Diese Hinweise gelten für die alte Ausführung des FZ 7001, die mit einem
Quarz im runden Metallgehäuse ausgestattet ist !!!

Info : C 21 - C 24 müssen mit 22 nF bestückt werden.
C 36 im Netzteil muß mit 10 µF bestückt werden.
Der Widerstand R 148 befindet sich links neben dem IC 103 und
wird stehend montiert. Ggf. direkt von Pin 1 nach Pin 3 des IC 103
löten und ev. statt 10 MW 1 MW verwenden.
R 84 mit 22 kW ist von Pin 1 des IC 39 nach +5 V geschaltet und
ab der Platine 896558N berücksichtigt.
Pin 4 und Pin 8 des IC 42 sind miteinander zu verbinden.
In einigen Fällen kann aufgrund von Fertigungstoleranzen, spe-
ziell beim FET T 101, die volle Empfindlichkeit VV nicht erreicht
werden. In diesen Fällen ist der Widerstand R 107 ( 2,7 kW ) so
weit in positiver oder negativer Richtung zu ändern, daß an Pin 6
des IC 101 (TL 081) eine Gleichspannung von ca. 0 V gemessen wird.

------------------------------------------------------------------------
-----
Diese Hinweise gelten für die neue Ausführung des FZ 7001, die mit dem
OCXO
im eckigen Kunststoffgehäuse ausgestattet ist !!!

Fehler : Geräte zeigt falsche Werte an, z.B. 0,058 Hz bei 300 Hz.
Ursache : Falsche Platine mit falschem Eprom.
Abhilfe : Pin 7 des IC 38 abtrennen und mit Pin 5 des IC 39 verbinden.

Fehler : Ausgangspegel des OCXO zu klein.
Ursache : Dimensionierung nicht optimal.
Abhilfe : R 6 auf 6,8 kW und R 8 auf 390 W ändern.

Quelle:
http://www.elv.de/service/reparat/00011001.htm

Gruss WW

Autor: Axel Schwenke (a-za-z0-9)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

ich habe hier auf Papier die "Bau- und Bedienungsanleitung" für den ELV
FZ 7001. Das sind 32 Seiten A4 (8 Bogen A3, beidseitig bedruckt). Die
serielle Schnittstelle ist nicht beschrieben, ebensowenig die Firmware.
Aber es gibt komplette Schaltbilder, Platinenfotos, Stücklisten und
Aufbauhinweise.

Bevor ich mir die Mühe mache, das komplett zu digitalisieren würde ich
lieber gezielt nur Infos z.B. zum OCXO rausziehen.


XL

Antwort schreiben
