Hallo liebe Community,

ich habe beim Aufräumen ein 128 x 64 Pixel LCD-Display gefunden.
Ich hatte das glaube ich aus einem BCT-3000 ausgebaut.
(Bin mir aber nicht sicher.)

Die Bezeichnung lautet: DMF697 NY EW

Das Display wurde von OPTREX hergestellt und auf anfragen bei denen
bekomme ich keine Antwort. (Warte jetzt schon seit 3 Wochen)

Habe auch ein Foto angehängt, wo man die einzelnen Daten erkennen kann.

Ich hoffe jemand von Euch hat dafür eine Pinbelegung oder ein komplettes
Datenblatt. Google hat auch keine vernünftigen Ergebnisse.

Wäre Euch sehr dankbar.

MfG

Timo

Autor: Timo Schaffert (mrairstone)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

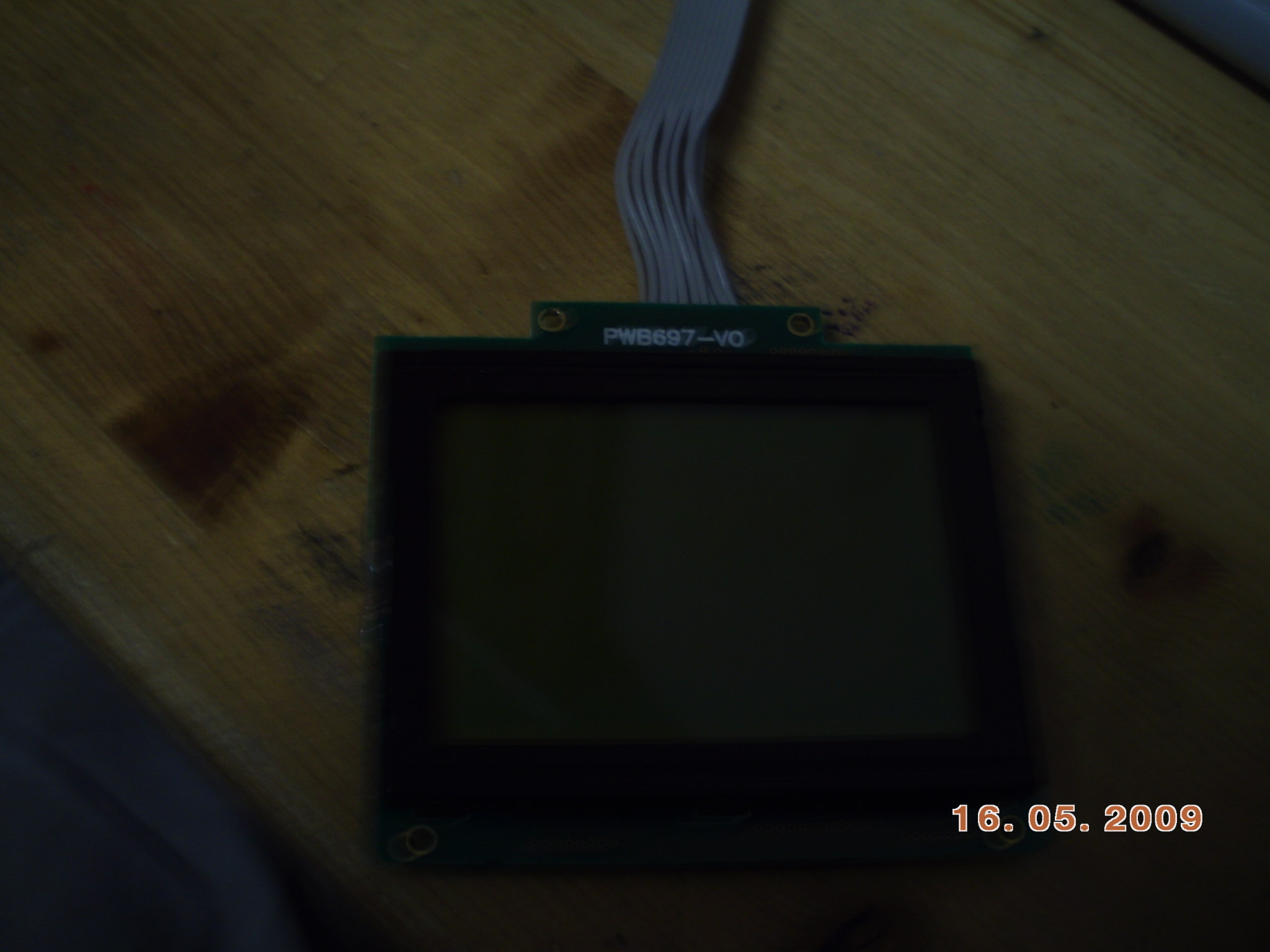

Hier ist ein Foto der Vorderseite.

Autor: c_programmer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Such lieber mal nach der Blitzfunktion von deiner Kamera ;-)

SCNR

Autor: Gastxx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Folge mal dem Link, in dem Artikel ist ein Schaltbild wie man das
Display an einen PIC anschließen kann. Vielleicht hilft es dir ja
weiter.
http://www.datasheetarchive.com/search.php?q=DMF697

Autor: Timo Schaffert (mrairstone)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

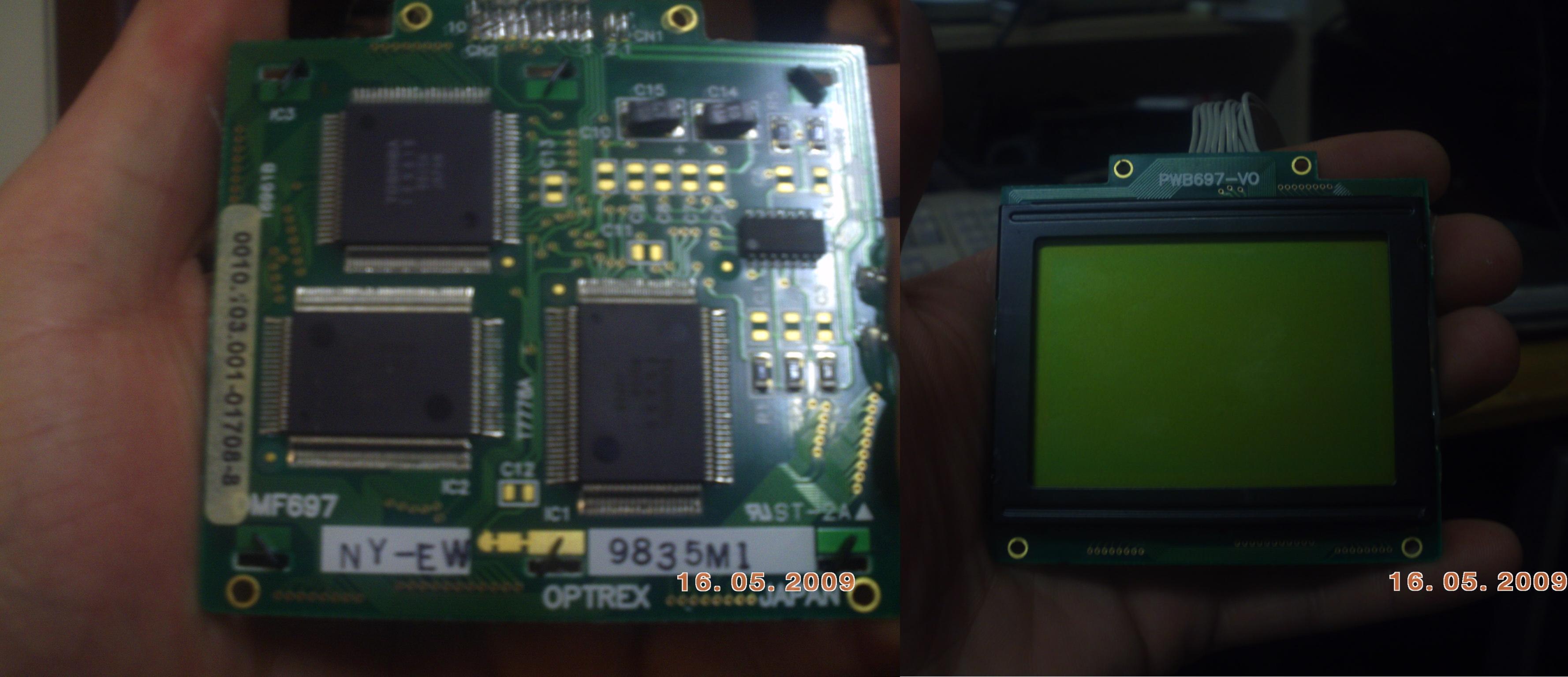

Hier ist ein besseres

Autor: Timo Schaffert (mrairstone)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leider nicht, da ich nicht weiß welcher PIN wo ist bei dem Display.
Aber trotzdem danke für deine Mühe.
