Forum: Markt ( V ) LED Matrix 8 x 8 in Gelb ( Orange )


Autor: Waldemar P. (waldi_p)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

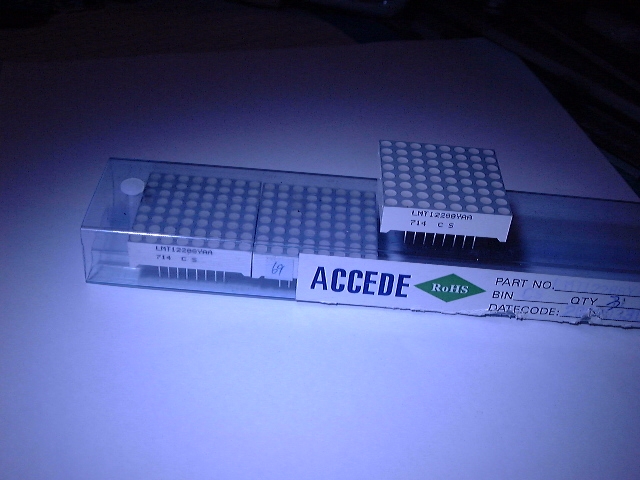

Habe hier noch ca 30 Stk 8x8 Dot LED Matrix'en zur verkaufen
Type : LMT12200YAA Grösse ca 32 x 32 mm Farbe Gelb ( orange )
wer welche braucht bitte info per PN oder hier posten.

Preis 1.50 Euro / Stk plus Versand 2.20 Euro
ab 10 Stk Versand Kostenlos

Gruß

Waldemar

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Datenblatt ?
MfG

Autor: Guido (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Müsste es nicht LMT12288YAA heißen?

Mit freundlichen Grüßen
Guido

Autor: Waldemar P. (waldi_p)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja das stimmt,
der Richtige Bezeichnung ist
 LMT12288YAA

Gruß

Waldemar

Autor: Pong (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich finde leider auch kein Datenblatt.
Kann man die nahtlos zu einer 16x16 Matrix zusammen setzen?

Autor: Waldemar P. (waldi_p)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Die Matrix hat 16 Anschlüsse je 8 für Spalten und 8 für Zeilen
und je nach dem wie man die Dreht bekommt man Spalten oder Zeilen
mit gem Anode oder Kathode.

Ja die kann man nahtlos nebeneinander setzen der Abstand zum Rand
ist nur die Hälfte dessen wie zwischen den Punkten.


Gruß

Waldemar

Autor: Pong (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Noch eine Frage hätte ich, passen die Anschlusspins in das Raster einer
Lochrasterplatine?

Autor: Waldemar P. (waldi_p)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Pong,

Der Raster der Pins ist 2.54 mm ( 100 mil ) und somit
müsste in eine Lochrasterplatine passen.
Da ich keine Lochrasterplatine habe könnte ich auch nicht
testen, aber in ein IC-Fassung passen die rein ( Einseitig )
da die breiter sind als der Fassung.

Gruß

Waldemar

Autor: Pong (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du hast Post.
Hätte Interesse an 12 Modulen...

Autor: Waldemar P. (waldi_p)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Update :

Es sind noch 15 Stk vorhanden

Gruß
Waldemar

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich nehme die restlichen 15.
PN folgt heute Abend.

Autor: Pong (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Module sind heute angekommen und sehen gut aus.
Werde die Tage mal testen.
Danke für den schnellen Versand!

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Päckchen heute eingetroffen, danke. :)

Autor: Pong (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich steig nur noch nicht so ganz durch die Pinbelegung durch...

Autor: Waldemar P. (waldi_p)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Pong,

Du hast den Baustein vor Dir liegen mit Beschriftung nach unten
Untere Reihe der LED´s ist die Zeile 1 die unterste linke Diode
gehört zur Zeile 1 und Spalte 1.

Die Pins wie bei einem IC durchnumeriert
li. unten 1 bis re. unten 8
re. oben 9 bis li.oben 16



   S8  S7  Z7  S1  Z5  S6  S4  Z8
   16  15  14  13  12  11  10  9




   1   2   3   4   5   6   7   8
   Z4  Z2  S2  S3  Z1  S1  Z3  Z6

ich hoffe Dir geholfen zu haben

Waldemar

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mir auch, erspart das ausklingeln. :)

Welchen Strom dürfen die eigentlich?
Datenblatt habe ich keines finden können.

Autor: Waldemar P. (waldi_p)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo ,
bei Schreiben ist mir ein Fehler unterlaufen bei PIN 6 sollte S5 und
nicht
S1 sein. Ich habe bei ACCEDE zwar nicht den Orginal LMT12288YAA gefunden
aber ein in vergleichbarer Grösse und wie es aussieht Pinkompatiblen.
In Anhang der Datenblatt.

Gruß

Waldemar

PS: Alle ACCEDE Display´s scheinen mit 20 mA / pro Diode zu laufen

Autor: mhh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke

Autor: Pong (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke.
Es muss bei der Beschreibung hier
Beitrag "Re: ( V ) LED Matrix 8 x 8 in Gelb ( Orange )"
an die Spalten + und an die Zeilen -.
Nur komisch, dass an die Kathode + kommt...
oder das Datenblatt passt in der Hinsicht eben nicht.

Autor: Waldemar P. (waldi_p)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Pong,

in dieser Hinsicht hat ACCEDE
alle Rekorde gebrochen alleine die Seite 4 des PDF´s
beinhaltet Pinbelegung einer 7-Segment Anzeige,
obwohl die Rede ist von einer 8x8 Matrix.
Warum sollten da die LED´s nicht andersrum sein ???

schöne Grüsse
Waldemar
