[V] MSP430-Board

[Christoph B. (christophbudelmann)]

Hallo,

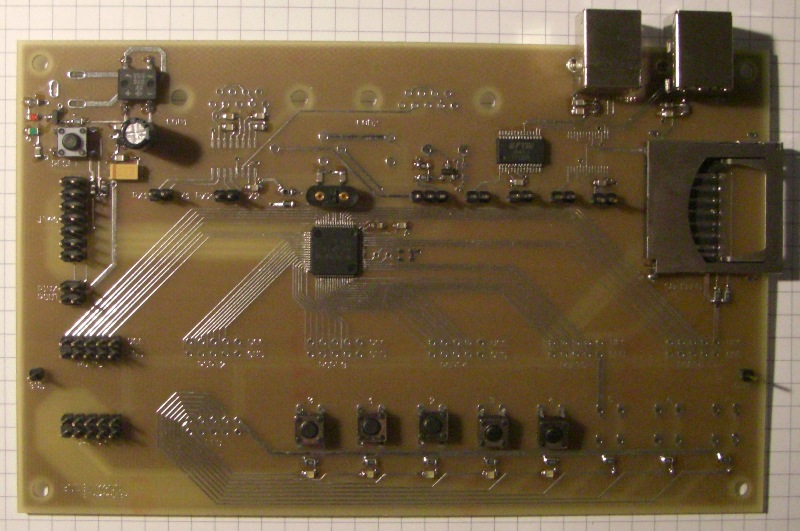

ich habe vor zwei, drei Jahren mal ein einfaches Entwicklungsboard für
einen MSP430F1611 entworfen, was nie vollständig bestückt und in Dienst
gestellt wurde. Da es hier nur Platz wegnimmt, würde ich mich gerne
davon trennen.

Die Platine ist 160x100mm² groß und wurde bei Beta-Layout gefertigt.
Bestückt wurde bislang der MSP430F1611, ein FT232R, der SD-Kartenslot
sowie einiges Kleinzeugs.

Alle Ports sind auf Stiftleisten geführt, ferner gibt es:

- Standard-JTAG-Anschluss
- 2x USB (per FT232R)
- 2x RS232
- SD-Kartenslot
- 8x Taster (per Stiftleiste anschließbar)
- 8x LED (per Stiftleiste anschließbar)
- 2x Status-LED
- 2x Potentiometer (per Stiftleiste anschließbar)
- Hohlsteckeranschluss mit Brückengleichrichter und Festspannungsregler

Da ich das Board nie voll in Betrieb genommen habe, kann ich auch nicht
sagen, ob es 100% funktioniert. Daher würde ich es für den Preis der
Bauteile da drauf abgeben und noch einen MSP430F1611 (TQFP) extra
dazulegen.

Meine Preisvorstellung wäre 10€ plus 2,50€ unversicherter Versand im
Luftpolsterumschlag.

Bei Bedarf kann ich die EAGLE-Files zur Verfügung stellen.

Im Schaltplan steht als Name beim Controller MSP430F169, bestückt ist
aber ein MSP430F1611.

Christoph

[Tobias K. (kurzschluss81)]

Hab dir ne Nachricht geschickt

[Christoph B. (christophbudelmann)]

Verkauft.
