Software für Blockschaltbild Heizungsanlage

[Gerhard (Gast)]

Hallo,

ich suche eine Software mit der ich ein Blockschaltbild einer Heizung
erstellen kann. Wenn es geht frei und noch besser wäre für Linux.

Kennt jemand so ein Tool ?


Danke !

[daniell (Gast)]

Wie waere es mit xfig oder OpenOffice.

[Gerhard (Gast)]

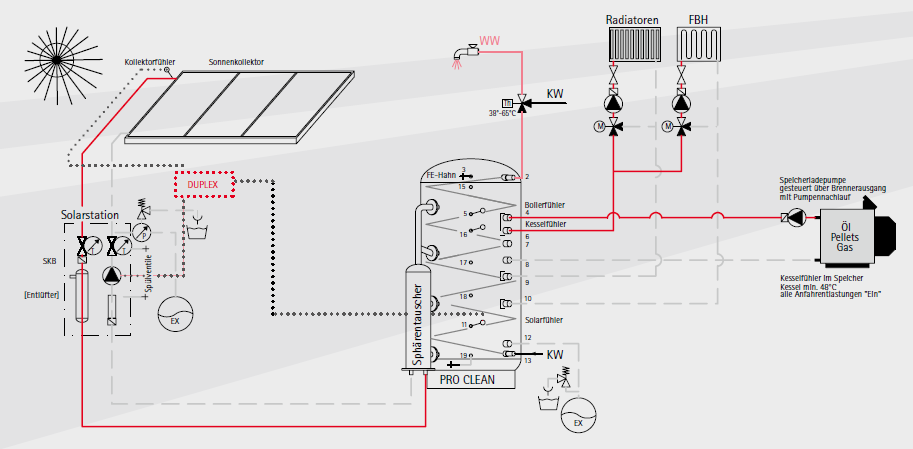

Ich dachte da eher an solche Bilder (siehe Anhang).

[Ayoub Bassbassi (Gast)]

Hallo
ich habe ein Projekt und es geht um eine Heizungreglung und ich weiss
nich wie kann ich die Heizunganlag modillieren  damit ich die Strecke
(Heizung) zu regelen kann
Danke im Voraus

[Nano (Gast)]

Ayoub Bassbassi schrieb:
> Hallo
> ich habe ein Projekt und es geht um eine Heizungreglung und ich weiss
> nich wie kann ich die Heizunganlag modillieren  damit ich die Strecke
> (Heizung) zu regelen kann
> Danke im Voraus

Wer ist der Auftragsgeber Hadeler?

Und wenn das dein berufliches Projekt ist, warum weißt du nicht wie das
geht? So etwas sollte man als Heizungsbauer doch gelernt haben.

[Hermann S. (diphtong)]

GLG Toolkit

[Jan H. (j_hansen)]

Ayoub Bassbassi schrieb:
> Hallo ich habe ein Projekt und es geht um eine Heizungreglung und
> ich weiss nich wie kann ich die Heizunganlag modillieren  damit ich die
> Strecke (Heizung) zu regelen kann Danke im Voraus

Erster Schritt: Lesen!
Beispielsweise hier im Forum, beim Posten steht etwas in dicker, fetter,
roter Schrift. Lesen hilft erfahrungsgemäß ungemein.

Zweiter Schritt: Die Unterlagen lesen, die dir dein Lehrer gegeben hat.

Dritter Schritt: Das Gelesene versuchen zu verstehen. Bei
Verständnisproblemen konkrete Fragen stellen. Ich denke, du wolltest mit
deinem Beitrag auch etwas fragen, es ist dir aber nicht gelungen, denn
ich sehe kein Fragezeichen.

Viel Erfolg!

[Bussi Basso (Gast)]

Hermann S. schrieb:
> GLG Toolkit

Was ist ein glgToolkit?

[oszi40 (Gast)]

Gerhard schrieb:
> Software mit der ich ein Blockschaltbild einer Heizung

Evtl. Visio? https://de.wikipedia.org/wiki/Microsoft_Visio
