Hallo zusammen,

ich habe hier gerade zweit Bauteile vor mir welche ich nicht so recht
zuordnen kann.

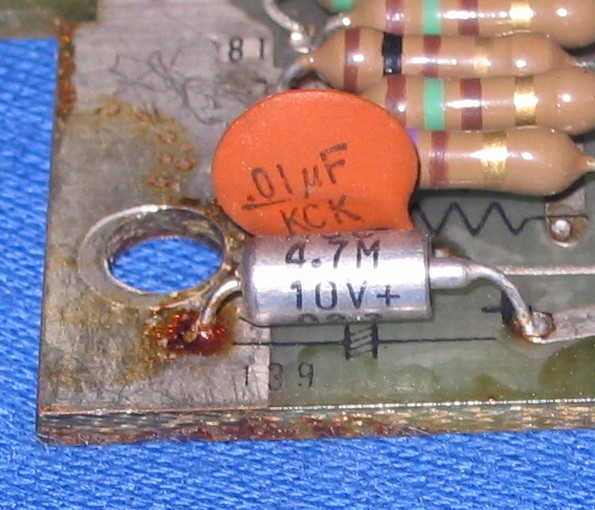

Zuerst der "Kondensator" auf Bild "BT1", zumindest dachte ich es sein
ein Kondensator bis ich das Schaltzeichen gesehen habe welches auf dem
Board aufgedruckt ist.

Es kommt am ehesten noch dem eines Diacs nahe, aber passen tut es nicht
wirklich.

Von der Beschriftung des Bauteils hatte ich auf einen Kondensator
geschlossen, "4.7M" und "10V" hatte ich einfach als "4,7µF" und 10 Volt
gedeutet - nachdem ich das Symbol nun sehe glaube ich da allerdings
nicht mehr so recht dran.

Was ist es also?


Als letztes der Transistor auf dem Bild "BT2". Ich meine in einem
Oszilloskop ist mir diese Art von (HF-)Transistor schonmal
untergekommen, nur nach was muss ich suchen um ein Datenblatt zu finden?
Die aufgedruckte "269" ist ja nicht wirklich aussagekräftig.

Autor: faustian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist n amerikomisches Schaltzeichen fuer einen Elko.

Autor: karadur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

BT1 ist ein Tantalkondensator 10uF.

BT2 ?

Autor: karadur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Natürlich 4,7 uF 10V. sorry

Autor: Bastelmensch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
faustian schrieb:
> Das ist n amerikomisches Schaltzeichen fuer einen Elko.

Danke, ich habs auch grad gefunden - habe schon an mir gezweifelt.
