[V] analog Lasertreiber

OP Persönliche Seite #1865255
Hallo,
Ich biete von folgendem Artikel 3 Stück zum Verkauf.
Die Treiber sind von von meiner letzten Platinenbestellung über und
werden nicht benötigt.
Alle Treiber sind neu und bis auf den Funktionstest noch nie benutzt.

analog Lasertreiber

Features des Lasertreibers:
    * Analogtreiber für alle Laserdioden
    * Modulation ohne Spannungsspitzen
    * analog Modulation über 0-5V Spannung
    * einstellbarer Ruhestrom über Trimmer
    * einstellbarer Maximalstrom über Trimmer
    * inkl. Kurzanleitung

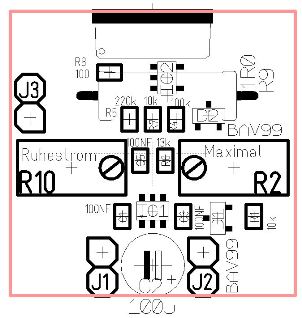

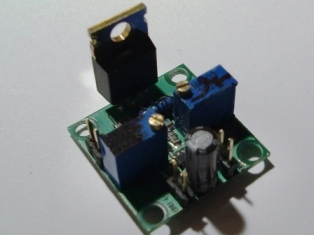

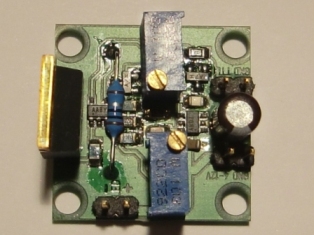

    * Treiberboard ist bestückt und getestet
    * kleine Bauform
    * bis ca. 1A Maximalstrom und
    * mehr Strom durch Parallelschaltung mehrerer Treiber
    * 25 x 25mm

Beschreibung
    * Trimmer 1 --> Ruhestrom
    * Trimmer 2 --> Maximalstrom
    * Wenn am Modulationseingang 0V anliegen,
      fließt durch die Laserdiode der mir R2 eingestellte Ruhestrom.
    * Wenn am Modulationseingang 5V anliegen, fließt der mit
      Trimmer 2 eingestellte Maximalstrom.
    * Zwischen Ruhestrom und Maximalstrom verläuft der Strom linear.
    * IC1 ist eine Konstantspannungsquelle, damit der Ruhestrom
      nicht von der Eingangsspannung abhängt.

Anwendungsgebiete:
    * Laserdioden in Laserprojektoren
    * Lasertreiber für Datenübertragung
    * Materialbearbeitung und mehr

Information zur Herstellung:
      Alle SMD Bauteile auf den Platinen wurden per Reflow mit
      speziellen Temperaturprofil verlötet.
      Das schont die verlöteten Bauteile und erhöt die
      Lebensdauer erheblich.

Preis pro Stück: 20€
Versand (versichert ): 4,50

Mehr Informationen unter:
http://www.jtronics.de/laser/laser-treiber-analog-.html

Grüße Martin
Angehängte Dateien:
OP Persönliche Seite #1865857
sorry, da hab ich gestern die Frage falsch verstanden.

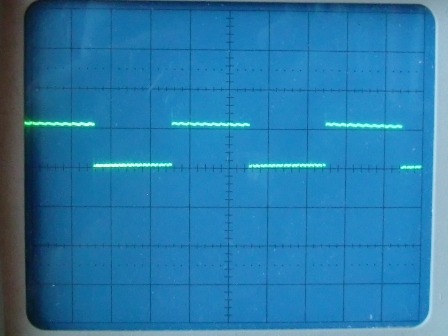

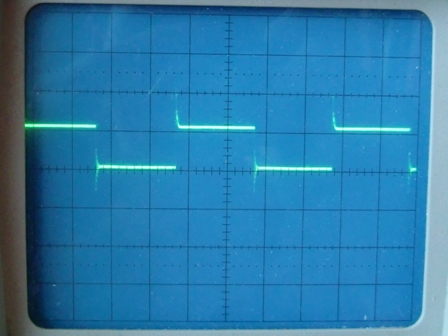

Ich häng mal ein paar bilder der letzten Messung an.

Messbedingungen:
Modulationssignal: Rechteck, Laborfunktionsgenerator von Voltcraft
Laserdiode       : Rot
Ruhestrom        : 25mA
Maximalstrom     : 100mA
Frequenz         : 0,2KHz/ 2KHz/ 20KHz/ 100KHz (siehe Bilder)

Ich habe auch noch mit anderen "ebay Treibern" Messungen gemacht, im
Vergleich bin ich mit meinem bisher am zufriedensten.

Ich selber betreibe den Treiber mit meinem Laserdac bei maximal 4Khz
(nicht wirklich viel, ich weiß).
Von anderen Laserfreaks weiß ich, dass damit Showanlagen mit einem speed
bis zu 22Khz (je nachdem was man eben hat) betrieben werden.

Sorry, aber Schaltplan gebe ich nicht frei.

Grüße Martin
Angehängte Dateien:
Gast #1865907
Klaus2 schrieb:
> das layout in der luft zerreissen :)

das kannst laut sagen! Behalt lieber die Schaltung, sonst findest du
sicher bald massig Nachbauten auf ebay ;)

hab vor kurzem selber nach einem guten analogen Treiber gesucht. Hab
lang suchen müssen und am End hab ich mir aus den verschiedenen Quellen
einen eigenen gebaut. Wer den demnächst auch mal testen.
OP Persönliche Seite #1867116
JoergL schrieb:
> Wenn das Ding wirklich nur 4kHz kann, brauche ich auch keinen
> Schaltplan.
> Vielen Dank.

erstens, wer lesen kann ist klar im Vorteil
und wer nur sinnlose Kommentare ab geben kann, nur damit er mal was sagt
muss hier nix posten.

Martin J. schrieb:
> Von anderen Laserfreaks weiß ich, dass damit Showanlagen mit einem speed
> bis zu 22Khz (je nachdem was man eben hat) betrieben werden.

zweitens, habe ich nur gesagt, dass ich ihn mit 4Khz betreibe, da meine
momentane anlage nicht schneller ist. aber andere erfolgreich mit 22Khz
arbeiten.

drittens, siehst du oben die Messungen des Treibers...
hättest du auch nur wirklich etwas Interesse, hättest du dir die Bilder
angeschaut und hättest festgestellt, dass du auch den Treiber ruhig bis
50Khz nutzen kannst.

Wenn du dem Treiber am Ausgang, in deiner Anwendung noch einen
kondensator oder Diode verpasst, kannst du sicher noch mehr erreichen,
das ist dann aber Anwendungsabhängig!

ich würd sagen, es steht alles da, man muss nur lesen
