Hallo zusammen,

gibt es irgendwo im Netz eine Sammlung von 3D-Bauteilen für Target? Ich
habe nichts gefunden.
Könnte man evtl. hier auf mikrocontroller.net nicht einen
Downloadbereich einrichten? Es muss ja nicht jeder das Rad neu erfinden.
Ich könnte z.B. auch das ein oder andere beisteuern.

Viele Grüße
Marcel

Autor: Detlev T. (detlevt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wäre eine solche Sammlung direkt bei IB Friedrich nicht besser
aufgehoben?

Autor: Marcel S. (marcel_74)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!

Na klar,
aber dort gibt es eben keine. Aber ich werde mal bei IBF anfragen.

Viele Grüße
Marcel

Autor: Stefan --- (xin)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Würde ich prima finden - zumal das Erstellen von 3D-Objekten bei Target
wirklich eine Zumutung ist. Wirklich schade, dass man keine Step-Dateien
importieren kann; dann würden wenigstens professionelle Werkzeuge zur
Verfügung stehen...

Autor: Marcel S. (marcel_74)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!

Ja das stimmt. Aktuell habe ich von Kingbright die SX0X-XX
7-Segment-Anzeige gezeichnet. Das war eine echte Plackerei, da die
Segmente ja um 8° geneigt und um wenige Zehntelmillimeter nach "rechts
oben" versetzt sind. Die Anzeige soll ja schließlich so original wie
möglich aussehen.
Schade finde ich auch, dass Text immer nur parallel zur
Platinenoberfläche angezeigt werden kann. Die Anzeige hat ihre
Beschriftung nämlich auf der rechten Seitenfläche.


Viele Grüße
Marcel

Autor: Stefan B. (steckersammler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich finde für simple 3D-Objekte ist die Philosophie von Target ganz
nett.
Zwar geht leider lange nicht alles (z.B. extrudierte Polygone auf X-
oder Y-Achse, ...), aber um einen groben Überblick und Eindruck zu
erhalten reicht es.
Hatte auch nie den Anspruch von Fotorealismus, wie es mit anderen
Systemen teilweise möglich ist.
Ich denke Target richtet sich eher an Einsteiger, schon allein wegen der
schön einfachen Bedienung ;-)

Ich bin gerade dabei, mich in KiCAD einzuarbeiten, und es ist schon eine
Umstellung.
Vor allem fand ich es schön, Bauteile gleich mit Hersteller und
Artikelnummer sowie verschiedenen Bestellnummern versehen zu können und
eine BOM zu erzeugen. Jetzt muss man hin- und her-annotieren, den Rest
musste ich in eine externe DB auslagern.
An Wings3D habe ich mich aber noch nicht versucht, kann also keinen
Vergleich anstellen.

Und irgendwie ist es blöd, dass meine ganzen erstellten Bauteile für die
Katz waren... :-X

MfG

Autor: Martin J. (bluematrix) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hat sich hier shcon etwas getan...

ich find die idee auch super

Autor: Steffen H. (avrsteffen)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo liebe TARGET Community


Leider möchte IBF-Friedrich wohl keinen USER-Server für Bauteile und 3D
Daten auf Ihrer Homepage einrichten.

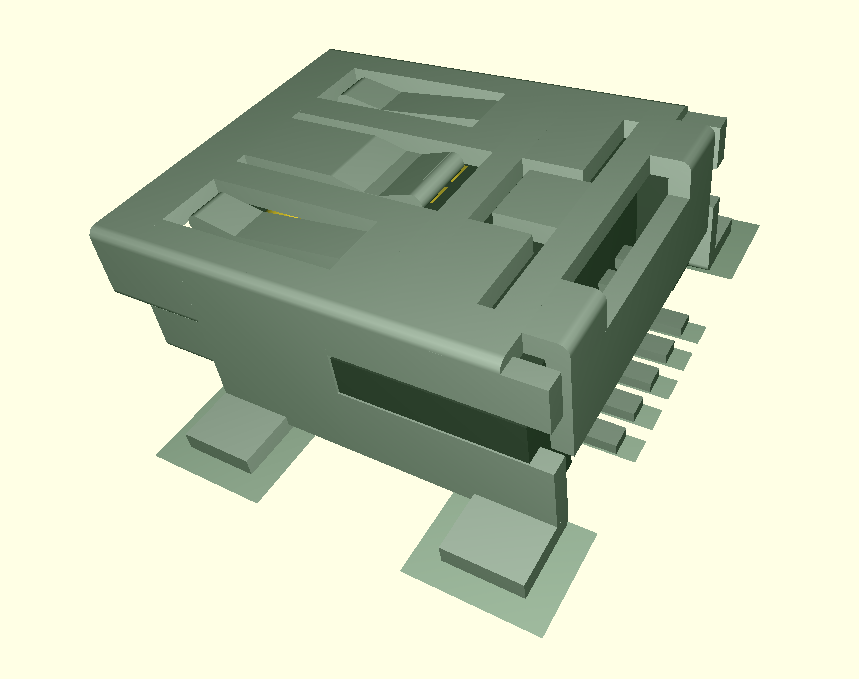

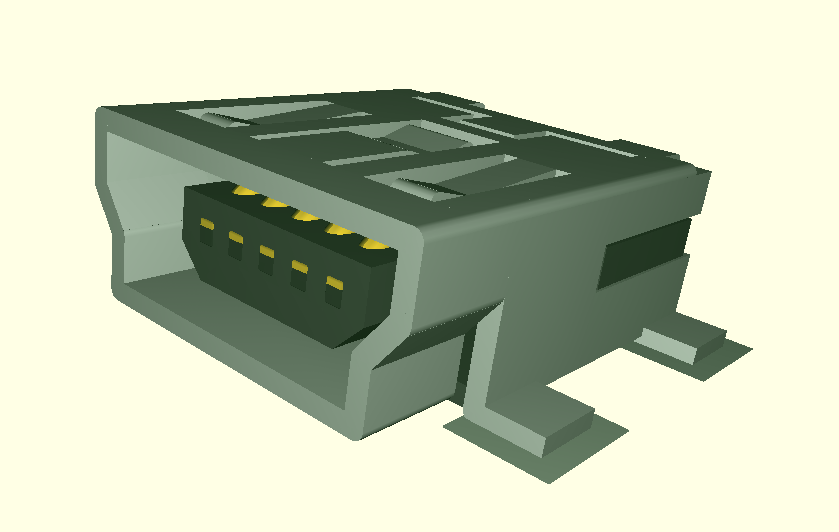

Deshalb hab ich mich mal an einen Mini-USB-B SMD Header gemacht und
möchte sie nun hier veröffentlichen. Scheint ja hier der richtige Tread
zu sein.

Also entweder man importiert in Target3001 [V15 oder V16] die
Mini-USB-B.db in die Datenbank oder wenn man nur das 3D Modell braucht,
dann einfach den Text aus der Mini-USB-B-3D.txt in das
Bearbeitungsfenster zur 3D-Modell Bearbeitung kopieren.


Weitere Daten werden folgen..

Gruß Steffen

Autor: Steffen H. (avrsteffen)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

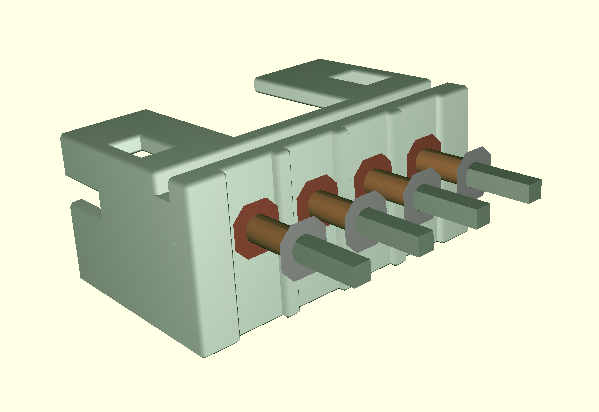

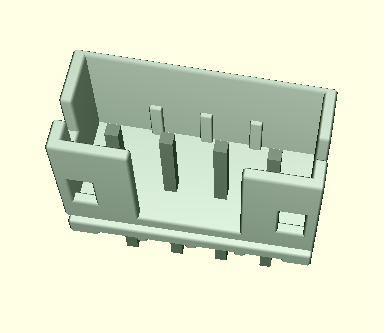

JST B4B-PH-K-S  Header   Board to Wire     Farnell Best.Nr.:  9492437

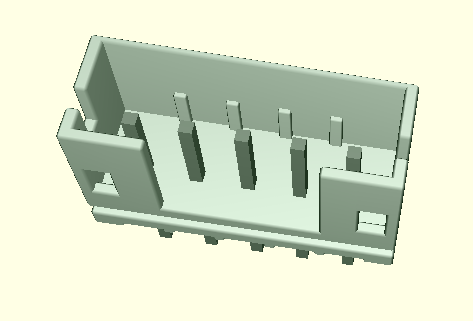

JST B5B-PH-K-S  Header   Board to Wire     Farnell Best.Nr.:  9492445

Also entweder man importiert in Target3001 [V15 oder V16] die
Mini-USB-B.db in die Datenbank oder wenn man nur das 3D Modell braucht,
dann einfach den Text aus der Mini-USB-B-3D.txt in das
Bearbeitungsfenster zur 3D-Modell Bearbeitung kopieren.


Weitere Daten werden folgen..

Gruß Steffen

Autor: Steffen H. (avrsteffen)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ein vorgetäuschtes Loch im Quaderblock geht mit ein paar Tricks übrigens
doch.

Autor: Steffen H. (avrsteffen)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

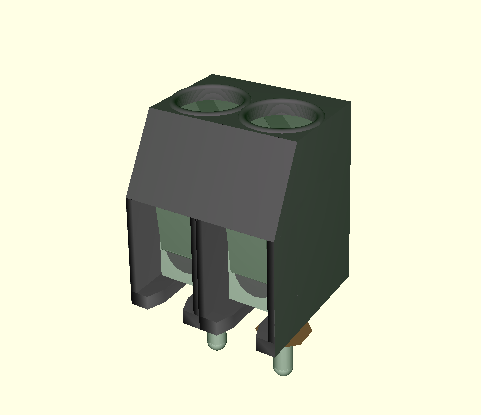

So, hier jetzt auch die Daten für die 2-polige Anschlussklemme.

Gruß
Steffen

Autor: Steffen H. (avrsteffen)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,


Ich schein ja hier allein zu sein. Wäre jedenfalls schön, wenn hier auch
andere USER ihre eigens entworfenen Bauteildaten + 3D Modelle
veröffentlichen würden.

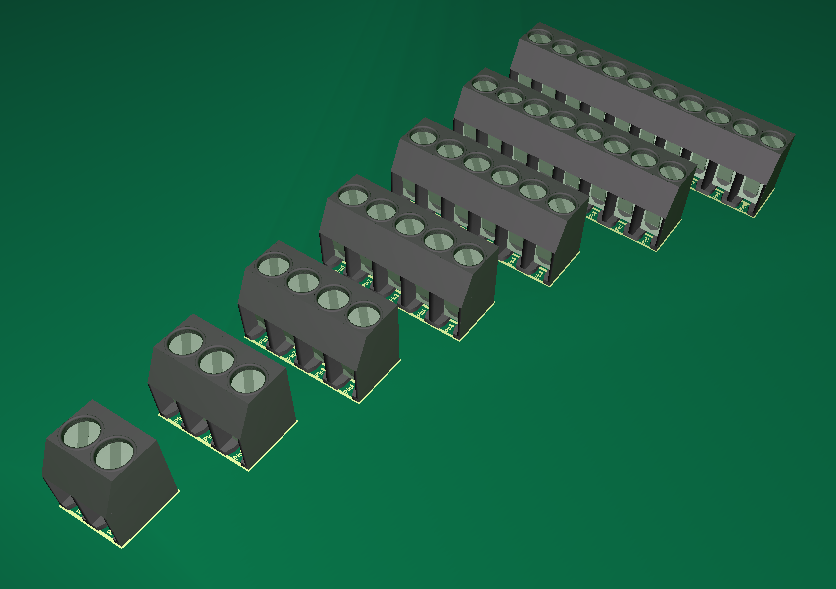

So, ich hab jetzt mal die ganze AKL-059-Serie von RIA (bei Reichelt
erhältlich) fertig gemacht.


Gruß Steffen

Autor: Thomas T. (runout)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Steffen,

ja die 3D-Syntax ist wirklich nur mittelprächtig.
Es ist alles soweit OK bis auf die "Extrudierten Polygone".

Ich wollte mal eine kleines Excel(VBA)-Tool bauen
welches zum z.b. Elkos zeichnen gleich die gewünschten
Polygonkoordinaten als Copy+Paste-String ausgibt.

Mal sehen, ob das was wird...

Ansonsten, schade, dass sich IBF nicht
für einen USER-Server begeistern kann.

Danke nochmal für deine schönen 3D-Modelle

Grüße runout

Autor: Thomas L. (ics1702)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aber wofür werden so genaue 3D Modelle benötigt ?
Ein einfaches Model zum Einschätzen der Platzverhältnisse würde doch
reichen.

Gruß Thomas

Autor: Robert H. (userx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Hat zufällig wer ein Modell für ne RJ11 / RJ-22 Buchse (vorzugsweise
bedrahtet)

greez Robert

Autor: Martin M. (wellenkino)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marcel schrieb:
> Hallo zusammen,
>
> gibt es irgendwo im Netz eine Sammlung von 3D-Bauteilen für Target? Ich
> habe nichts gefunden.
> Könnte man evtl. hier auf mikrocontroller.net nicht einen
> Downloadbereich einrichten? Es muss ja nicht jeder das Rad neu erfinden.
> Ich könnte z.B. auch das ein oder andere beisteuern.
>
> Viele Grüße
> Marcel

Ich kann euch anbieten bei mir im wellenkino Forum eine Sparte
einzurichten wo ihr die Teilchen alle hochladen könnt. Das ist völlig
werbefrei und schnell. Einzige Bedingung ist der ausdrückliche Verzicht
auf Urheberrechte, d.h. jede/r kann und darf sich das holen, freeware.

lG Martin

wellenkino de
