Kicad: Welcher Footprint für ATMEGA8-TQFP32?

Valentin B. (nitnelav) OP 04.11.2010 18:04 #1924349

Hallo,
ich war mal wieder dabei,
ein Board für einen ATMEGA-8 mit etwas Peripherie zu designen.
Nun will ich einen Uhrenquarz anschließen.

Das Problem ist, dass das Datenblatt und KiCad etwas unterschiedliche
Footprints haben.

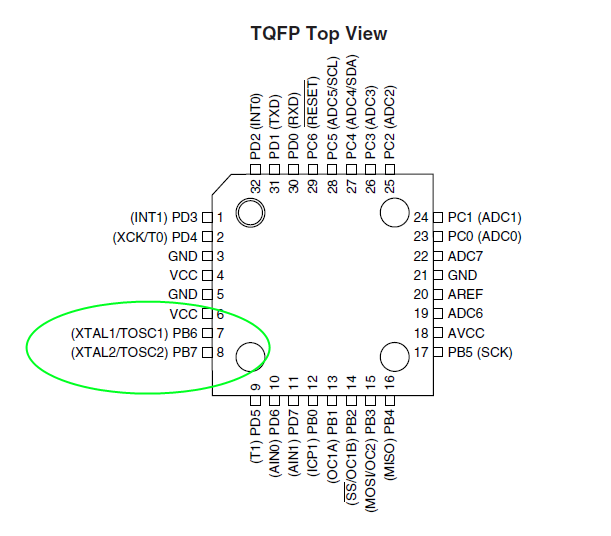

Im Datenblatt sind die XTAL-Pins die beiden letzten an der linken Seite
(Datenblatt ATMEGA8, Seite 2 in der Mitte).
In KiCad will er die ersten beiden Pins ganz unten haben (siehe Anhang).

Welche Pinbelegung ist nun richtig?

Ich bin da gerade etwas durcheinander....

mit freundlichen Grüßen,
Valentin Buck

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Valentin B. (nitnelav) OP 04.11.2010 18:13 #1924370

Problem erkannt, hatte die DIL-Version einem TQFP-Footprint
zugeordnet...

Mit freundlichen Grüßen,
Valentin Buck

Antwort Zitieren Bearbeiten Löschen Melden Danke

Simon H. (simi) 04.11.2010 20:11 #1924564

Und ich hatte mein Mail an Atmel schon fertig geschrieben, die sollen
gefälligst ihre Datenblätter korrigieren! ;-)

Antwort Zitieren Bearbeiten Löschen Melden Danke

nene Gast 05.11.2010 02:14 #1924872

Simon Huwyler schrieb:
> Und ich hatte mein Mail an Atmel schon fertig geschrieben, die sollen
> gefälligst ihre Datenblätter korrigieren! ;-)
>

Nein, die Datenblätter stimmen vermutlich schon... Die sollen lieber mal
das Pinning des Chips korrigieren ;-)

Antwort Zitieren Bearbeiten Löschen Melden Danke

Simon H. (simi) 05.11.2010 10:35 #1925099

Achsoooo!

Ich wusste gar nicht, dass Kicad eine Import-Funktion für Bonding-Files
hat! :-))

Antwort Zitieren Bearbeiten Löschen Melden Danke
