[V] 5V Schaltregler, 7805 pinkompatibel

Kai E. OP #2112888
Lesenswert?
• ▲
▼
Verkaufe fertig aufgebauten und getesteten 5V Schaltregler mit folgenden
Features :

- Nennausgangsstrom von 500mA
- maximale Eingangsspannung von 40V (schaffen Linearregler nicht)
- Kurzschlussausgangsstrom von ca. 800mA
- ohne Last wechselt Schaltregler in standby mode mit <20uA
Stromaufnahme, sinkt Ausgangsspannung unter ca. 4.75V, so wird wieder
Schaltregler aktiv und auf 5.0V wird geregelt
- bei zu kleiner Eingangsspannung liegt nur Dropspg über internem FET
- abschaltbar, wenn Pin ON auf Masse geschaltet wird (pullup auf PCB)
- Schaltfrequenz bis zu 1.4MHz
- pinkompatibel mit 7805
- Messwerte bei versch. Eingangsspannungen und Ausgangsströmen siehe PDF

Abmasse der Platine ohne 3 Steckerpins sind Höhe=32mm, Breite=12mm und
Dicke=12mm (wegen Elko).

Wichtig ist, dass der Ausgangskondensator einen Minimal ESR von ca.
100mOhm haben sollte, also nicht den Panasonic Elko durch
Keramikkondensator ersetzen. Ein zu hoher ESR des Ausgangselkos bewirkt
einen erhöhten Ripple in der Ausgangsspannung.

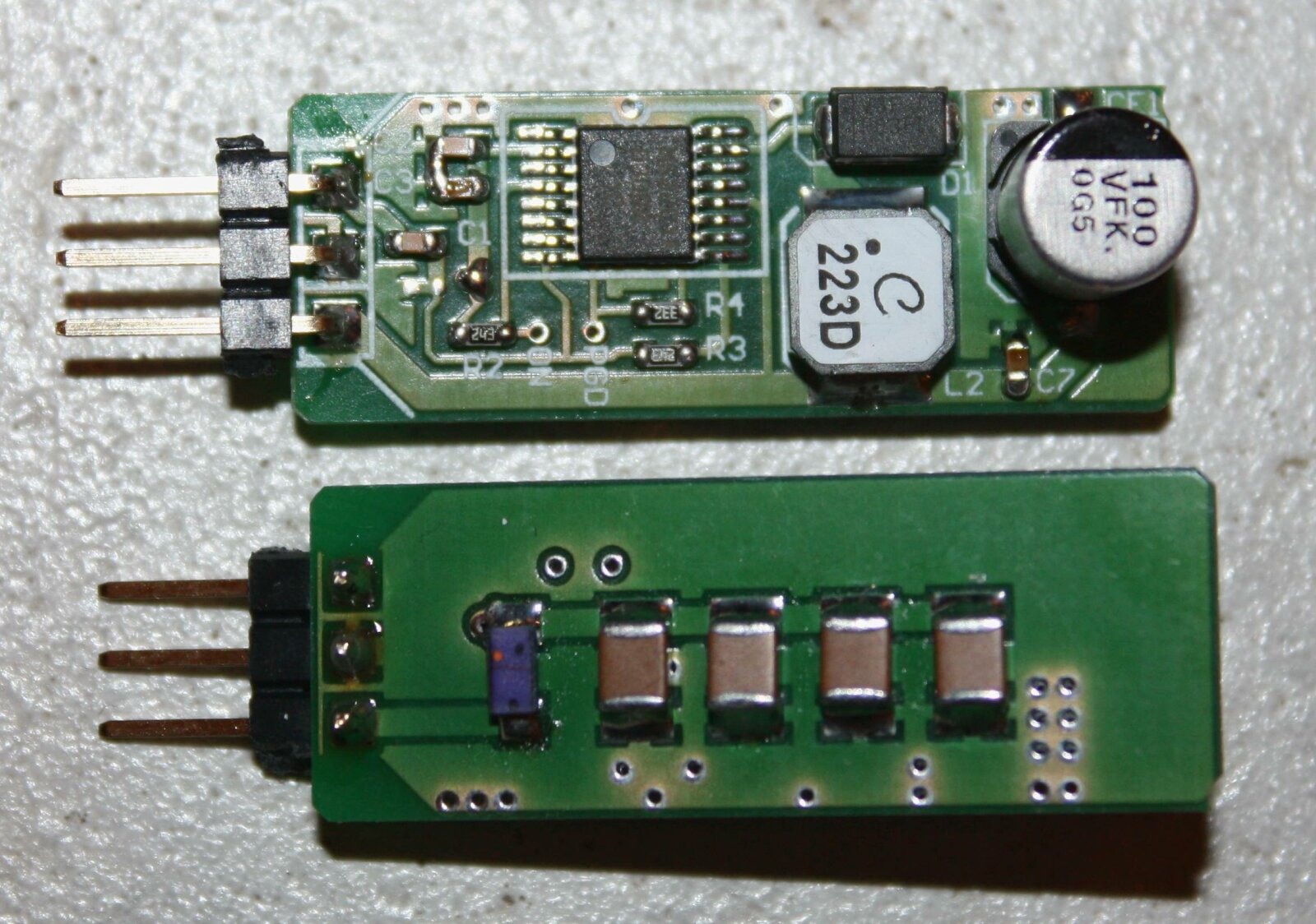

Auf dem Bild sind Vorder- und Rückseite dargestellt,
habe derzeit nur eine Platine übrig, würde gerne 8 Euro dafür haben
wollen.
Dazu noch Versand (Warensendung oder Maxibrief oder Hermes S)

Kai
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
... Gast #2113164
Lesenswert?
• ▲
▼
Kai Eichhorn schrieb:
> Wichtig ist, dass der Ausgangskondensator einen Minimal ESR von ca.
> 100mOhm haben sollte, also nicht den Panasonic Elko durch
> Keramikkondensator ersetzen. Ein zu hoher ESR des Ausgangselkos bewirkt
> einen erhöhten Ripple in der Ausgangsspannung.

Da widersprichst du dir jetzt selbst..
Du meinst: "ein zu kleiner ESR des Ausgangselkos.....
