Hallo Gemeinde, bin ganz neu im Mikrocontrollergeschäft und habe eine Frage. Ich möchte mir aus diesem Bild eine Schaltung auf eine Streifenrasterplatine bauen: https://berlin.ccc.de/mediawiki/images/3/31/AVR-Ethernetboard.jpg Allerdings ist hier ja nun MISO, MOSI, SCK mit dem ENC verbunden. Wie kann ich den ATMEGA nun In System programmieren? Ich brauche nach diesem Bild, diese Ports doch für ISP: http://www.rn-wissen.de/images/3/30/Avrtutorial_grundschaltung_mitquarz.gif Bitte entschuldigt wenn ich was falsch gemacht habe bei meinem ersten Beitrag ;) Gruß Dennis
>Allerdings ist hier ja nun MISO, MOSI, SCK mit dem ENC verbunden. Wie >kann ich den ATMEGA nun In System programmieren? Einfach ISP Prommer anschliessen. Der ENC hat einen internen Pullup an CS und hält die Klappe wenn der ATmega im Reset/ISP Mode ist.
Danke, das ging ja super schnell. Erstmal versteh ich n bisschen Bahnhof glaube ich^^. Aber wenn ich das verstehe bedeutet das ich kann an die Ports gleichzeitig den ENC und den ISP Programmer anschliessen und sollte ich per ISP mit'm Rechner verbunden sein ist der ENC quasi in 'ner Art "Silent Mode" und ignoriert alles?
Ja. Der ENC quatscht nur mit dem µC, wenn deren \CS auf LOW liegt. Bau an diese Leitung ein Pullup-Widerstand ein.
Wäre es zu viel verlangt, wenn mir jemand das in die Zeichnung integrieren könnte. Oder vllt sogar gleich ein Bestückungsplan für eine Streifen-, oder Lochrasterplatine, jenachdem was besser ist. Ich steck in dieser Materie so gar nicht drinne, habe aber Spaß am zusammenlöten und Programmieren ist dann wieder total mein Ding. Wäre aber auch schon dankbar, wenn mir jemand ein bisschen zur Seite steht hier im Forum, wenn ich mein erstes "Projekt" umsetze.
>Wäre aber auch schon dankbar, wenn mir jemand ein bisschen zur Seite steht >hier
im Forum, wenn ich mein erstes "Projekt" umsetze.
Das ist im Forum auch der Fall. Allerdings nimmt dir die Arbeit und das
Erfahrung sammeln hier niemand ab. Wenn dabei Fragen entstehen, wirst du
hier Antworten bekommen.
Hallo,
> wenn mir jemand das in die Zeichnung integrieren könnte
In dem verlinkten Schaltplan ist doch bereits der ISP-Steckanschluss
vorhanden (JP1, 10poliger ISP-Stecker). Somit ist alles vorhanden, was
du haben willst ...
Lediglich den empfohlenen Pullup-Widerstand am CS-Anschluss des ENC
würde ich noch hinzufügen (10kOhm vom Pin nach Plus sollte geeignet
sein).
Ok. Vielen Dank, jetzt seh ichs auch. Den Pullup-Widerstand werde ich dann auch gleich mitbestellen und in den nächsten Tagen ein Platinenlayout machen. Habt ein paar Tage Ruhe vor mir ;)

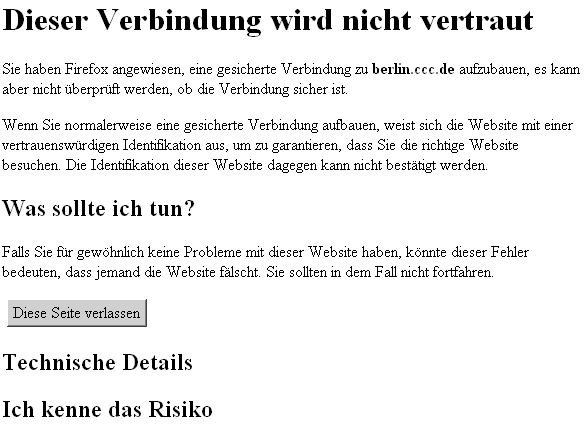

Dennis Lohmann schrieb: > https://berlin.ccc.de/mediawiki/images/3/31/AVR-Et... Screenshot unter Firefox 3.6.16. In welche Abgründe versucht der böse Link zu locken?
ccc.de ist der Chaos Computer Club. Ich hätte da keine Bedenken. Sind zwar Hacker, aber von der guten Sorte :)
