zwei Pins und zwei Pads miteinander verbinden
von Peter (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo

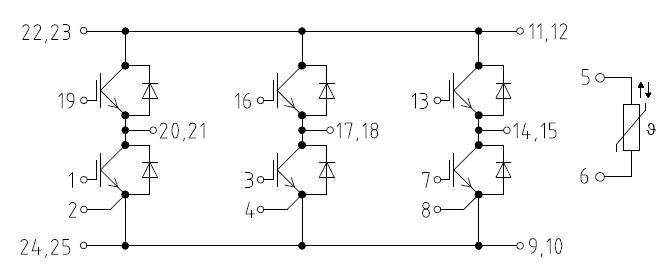

   Ich habe ein frage. Wie kann man bei eststellung diese im Bild IGBT
Modul Bibliothek, Pins (24 und 25) mit Pads(24 und 25) miteinander
Verbinden , so dass die beide Pads und pins in Schematic und Layout
verbunden erschein. Ich freue mich sehr auf Ihre Hilfe.

Grüß

Peter

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: zwei Pins und zwei Pads miteinander verbinden
von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite

Lesenswert?
• ▲
▼
Das hängt von jeweiligen EDA-System (Leiterplatten-CAD) ab, ob bzw. wie
das möglich ist.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: zwei Pins und zwei Pads miteinander verbinden
von Peter (Gast)

Lesenswert?
• ▲
▼
>> Das hängt von jeweiligen EDA-System (Leiterplatten-CAD) ab

Ich benutze in meiner fall Eagle. Ich habe nur vergessen, dass zu
schreiben. Wie ist das möglich mit Eagele?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: zwei Pins und zwei Pads miteinander verbinden
von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite

Lesenswert?
• ▲
▼
Peter schrieb:
> Wie ist das möglich mit Eagele?
Gar nicht. Mach doch einfach 2 Pins dran...

> Eagele
Ein Schwabe... ;-)

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
