AVR ISP MKII

[MatzeK (Gast)]

Hi Alle,

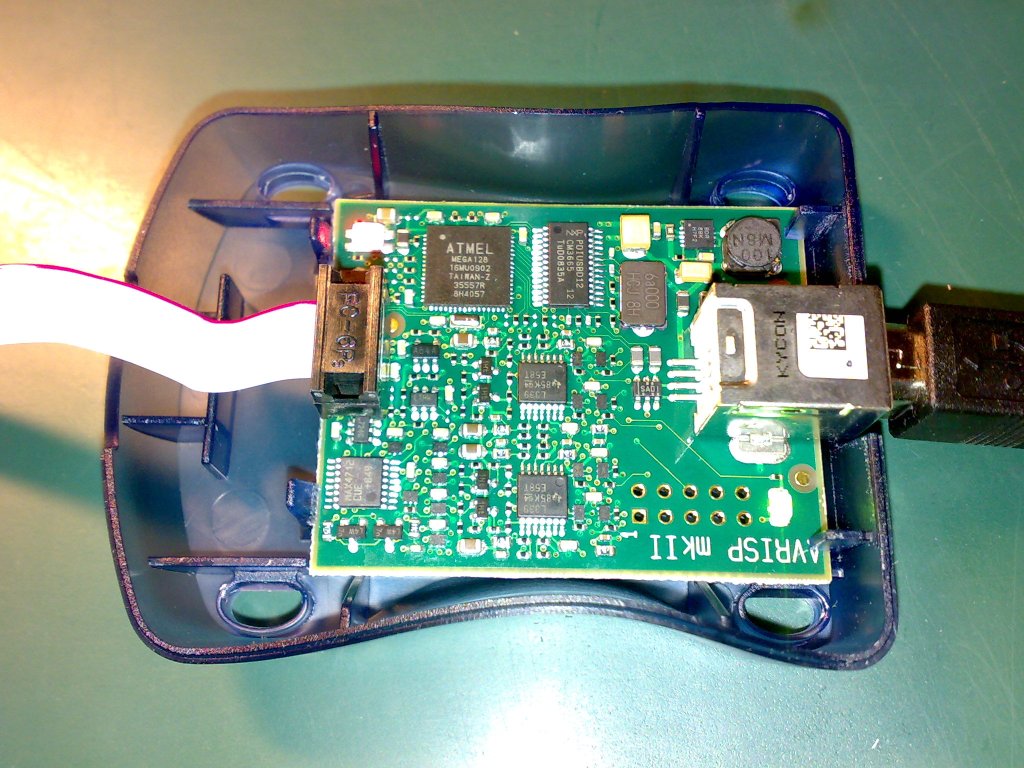

hab grad mein AVR ISP MKII bekommen beim Reinschauen is mir aufgefallen
das dort noch ein Unbestückter 10 Pol Steckeranschluss is das nen
Anschluss für nen 10Pol ISP Kabel?

[Christoph (Gast)]

Möglich wäre es, zumindest gab es früher auch eine 10-polige Variante
vom ISP-Anschluss. Mein AVRISP MKI hatte auch noch ein solches Kabel
dabei.

[Carsten G. (carry)]

Wie das Ding genau beschaltet ist, kann ich nicht sagen, aber über den
Port lässt sich z. B. ein manuelles Firmware Upgrade 'erzwingen'. Dazu
muss man irgendwelche Pins kurzschliessen - steht irgendwo in der
Anleitung.


Carsten

[MatzeK (Gast)]

ja das hab ich schon gesehn, aber find leider kein Schaltplan, sonst
bastel ich mir halt noch nen Adapter.

[Martin e. C. (eduardo)]

Ob man da ein 10 Pol Steckeranschluss für ISP vorgesehen ist, ist aber
noch unklar.
Bastelt lieber ne Adapter z.B hier hatte ich sowas gemacht:

Beitrag "Re: AVR ISP MKII - 6pin -> 10pin Adapter"

Gruß
Martin

[Leo H. (Gast)]

Die Lötpunkte hatte ich aus Neugierde mal durchgepiepst. Die sind
komplett eigenständig, mit dem Ausgang war nicht ein einziger Pin
verbunden.
GND lag auch nicht dort, wo es für ISP 10-Pin sein müsste.

[MatzeK (Gast)]

Ok Alles klar, nicht so wild aber hätt ja sein können ;)

[stru_aus (Gast)]

gute frage..
da ist tatsächlich ein unbelegter steckplatz drinnen.

hier:
http://www.atmel.com/dyn/resources/prod_documents/AVRISPmkII_UG.pdf
seite 28
wird das verwendet um nach nem kaputten upgrade auf manuelles upgrade
umzujumpern. man braucht nur ne büroklammer...
ist das irgendwas jtag ähnliches? keine ahnung..

[Ulrich P. (uprinz)]

Hi!

Das ist ein JTAGICE Stecker. Hatte mal das Problem, dass ich mir einen
AVRISP MK-II zerschossen hatte. Leider hat dieser Zugang nicht viel
genützt, denn die Images liegen im Stdio nur verschlüsselt vor und ATMEL
das unverschlüsselte Image nicht heraus gibt.

Da war also nix zu machen. Irgendwie war der AVRISP aber dann mit einer
alten AVRStudio Version noch einmal bereit ein Update zu akzeptieren.
Danach konnte ich dann das Update auf die aktuelle Version aus dem
aktuellen Studio durchführen.

Gruß, Ulrich

[Thomas (kosmos)]

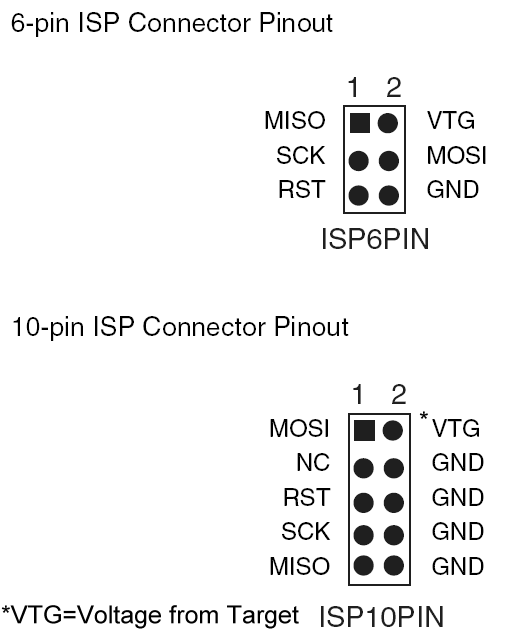

Hier mal die Anschlussbelegung aus der AVR-Studio Hilfe. Mein MkII hat
nur den 6 polige Anschluss, vielleicht hat sich hier etwas geändert,

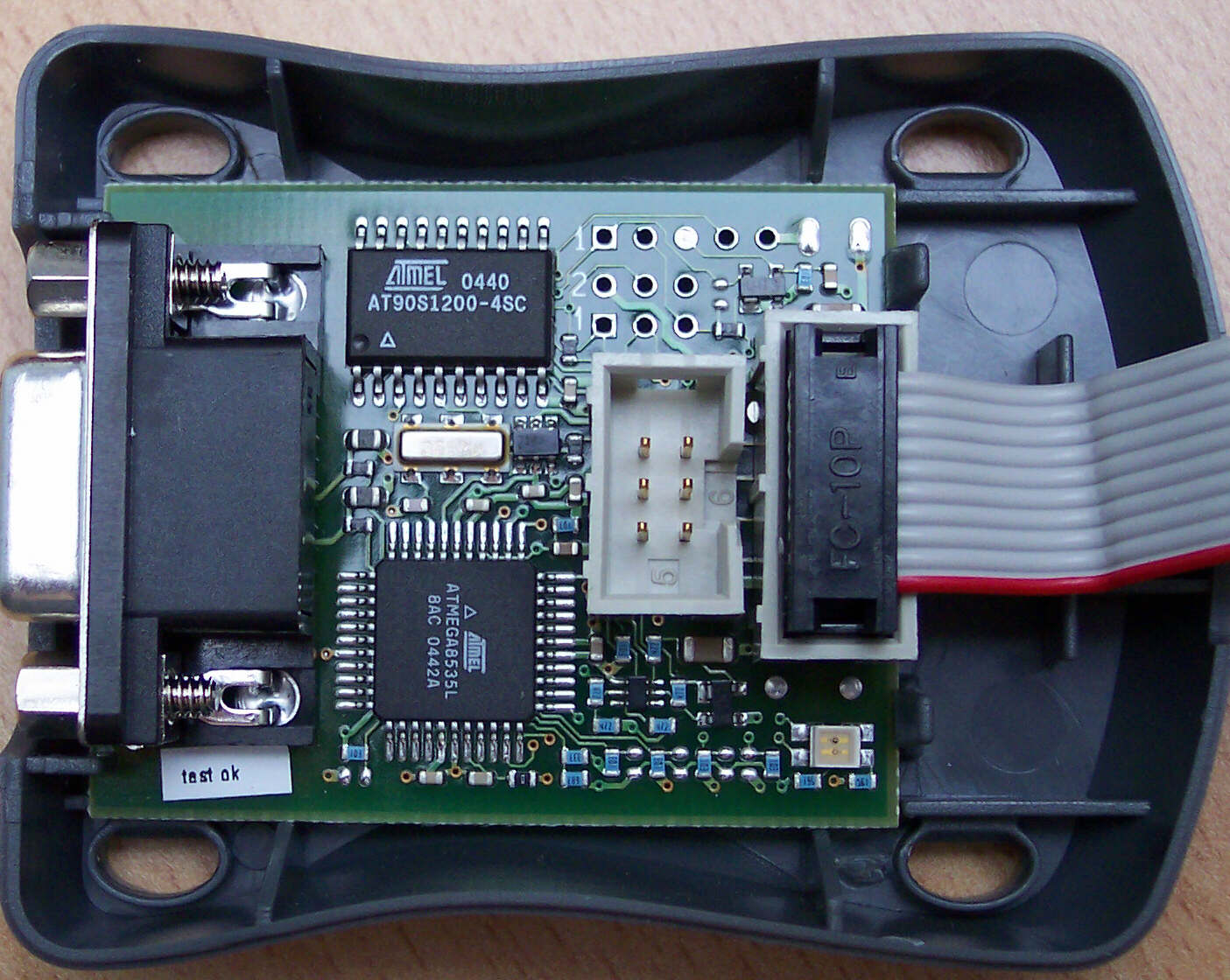

kann das jemand bestätigen? Mein MkI hingegen hat noch beides und da
waren dann auch beide Kabel dabei.

[Knut B. (Firma: TravelRec.) (travelrec)]

Thomas O. schrieb:
> Mein MkII hat
> nur den 6 polige Anschluss, vielleicht hat sich hier etwas geändert,
> kann das jemand bestätigen? Mein MkI hingegen hat noch beides und da
> waren dann auch beide Kabel dabei.

Hat nichts miteinander zu tun. Auch nicht mit der Frage des OP. Die 10
pins im MKII dienem dem Programmieren und dem Debugging während der
Produktion.
