Wie LED in LTspice simulieren

Geht auch ganz ohne hacken:
Rechtsklick auf das D bei der LED, den Name des Modells, in deinem Falle
LED (das was zwischen .model und D(Is=.... steht)eingeben.
Das eintragen in die Standard.dio ist dem nicht vorzuziehen, da bei
einem Update von LTspice die eigenen Modelle weg sind und man kann die
Datei nicht ohne weiteres weitergeben.

Schneider Meck Meck schrieb:
> Was bedeuten diese Parameter wie N?
>
> Gibt's was dazu im Wiki?

In der LTSpice-Hilfe im Abschnitt "Circuit Elements -> D. Diode" steht,
wie jeder der Diodenparameter ausgeschrieben heißt.

In Wikipedia findest du weitere Erläuterungen dazu (bzw. Links auf
dieselben):

        http://de.wikipedia.org/wiki/Diode#Formelzeichen

Weil du nach der Sperrspannung gefragt hast: Diese wird hauptsächlich
durch BV und IBV festgelegt.

Wenn du für eine bestimmte LED der Hersteller kein Spice-Modell anbie-
tet, kannst du dir anhand des I(U)-Diagramms im Datenblatt ein eigenes
Modell bauen, was für typische Anwendungen ganz brauchbar ist. "Typische
Anwendungen" heißt hier: Betrieb bei Normaltemperatur nur im Durchlass-
bereich mit Gleichströmen, die innerhalb des maximal zulässigen Werts
liegen. Dann brauchst du nur die Parameter IS, N und RS definieren und
so lange daran drehen, bis die I(U)-Kurven übereinstimmen. Wenn du das
dreimal gemacht hast, bekommst du ein Gefühl dafür, welcher Parameter
die Kurve in welcher Weise verbiegt. Hier ein paar Tipps dazu:

- IS (der Sättigungssperrstrom) skaliert die Kurve in I-Richtung bzw.
  verschiebt sie in U-Richtung.

- N (der Emmissionskoeffizient) skaliert die Kurve in U-Richtung

- IS und N zusammen bestimmen die Schärfe des Diodenknicks.

- RS (der Bahnwiderstand) bestimmt die asymptotische Steigung der Kurve
  für große Ströme. Diese Steigung kann in den Diagrammen meist nur ge-
  schätzt werden kann, da die Kurver vorher abbricht.

Sandmann schrieb:
> habe aber immer eine Fehlermeldung
So, und WELCHE?
Udn warum hängst du nicht einfach deine Spice-Datei hier an?
Und warum musst du für ein neues Problem einen 3 Jahre alten Thread ans
Tageslicht zerren? Ein Link da drauf hätte allemal gereicht...

> wie arbeitet man mit dem Text Editor hier...?
Einfach so, wie alle anderen. Welches Problem hast du mit dem?

Sandmann schrieb:
> habe aber immer eine Fehlermeldung

Lass mich raten, Fehlermeldung 23 oder 42, richtig?

Aus der .dio Datei:

.MODEL LUW_G5GP-typ D(IS=10.000E-21 N=2.3876 RS=5.8351 Iave=250m Vpk=5
mfg=Osram type=LED)

Der Teil am Ende wird in der Simulation nicht verwendet.

.MODEL LUW_G5GP-typ D(IS=10.000E-21 N=2.3876 RS=5.8351)


Deine LED könnte so aussehen.

.MODEL LEDROT D(Is=1e-21 N=2 RS=5)

Om P. schrieb:
> Die LEDs sind von Osram, die Zenerdioden von Philips. Das min/typ/max
> bezieht sich auf die Flusspannung.

Die aktuell von LT ausgelieferte Version der standard.dio ist 2 Jahre
jünger und einige Bauteile enthalten zusätzliche Angaben.

Die eigenen Modelle einfach an die standard.dio anzuhängen, ist also
keine so ganz brillante Idee.

Hallo,

man benötigt überhaupt keinen Texteditor um Modelle in LTspice zu
verwenden. Du musst das D an der Diode im Schaltplan durch den Namen des
Diodenmodells LED ersetzen.

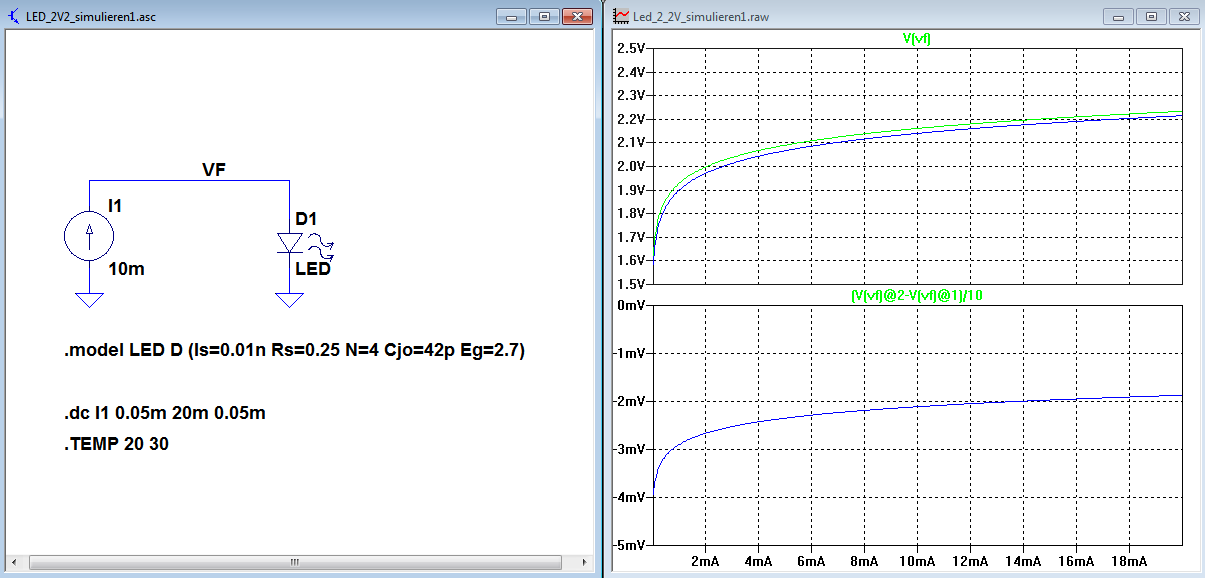

.model LED D (Is=0.01n Rs=0.25 N=4 Cjo=42p Eg=2.7)

Mit Is, N und die Kennlinie bei kleinen Strömen (<=1mA) anpassen.
Mir Rs die Kennlinie bei 10 bis xxmA anpassen.
Mit Eg den Temperaturkoeffizeient (ca. -2mV/Grad) anpassen.

Das alles kannst du mit der angehängten Testschaltung optimieren.
Nach der Simulation das Plotfenster(waveform window) aktivieren und

Plot Settings -> Reload Plot Settings

benutzen um die gespeicherten Ploteinstellungen wieder zu bekommen.

Gruß
Helmut
