Grafik Display - Hintergrundbeleuchtung

Jan K. (--modder--) 28.06.2011 18:28 #2244075

Lesenswert?

•

Hi

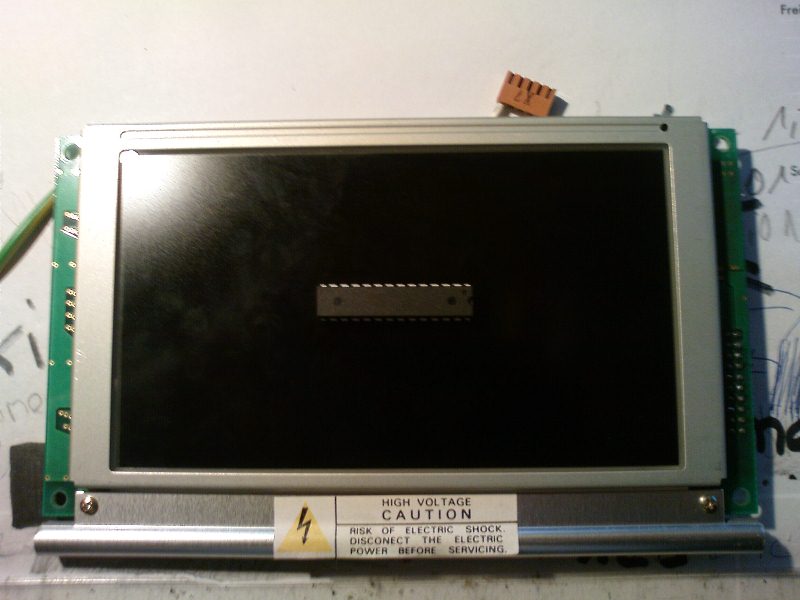

ich war gestern auf einem Schrottplatz und hab aus einem Gerät ein
Grafik Display ausgebaut. das Display wurde und konnte nicht nass
werden. Zustand äußerlich TOP. So jetzt mein Problem. Ich habe schon
viele LCD's angesteuert die Hintergrundbeleuchtung hatten. Bei diesem
LCD hab ich dann im Datenblatt geschaut (dank Google) und dort stand bei
Hintergrundbeleuchtung irgendeine Frequenz.
Daten vom Display:
TOSHIBA
TLX-1741-C3M

Hier ein Link + Datenblatt:
http://www.flatcontrol.com/sitedesign/shop_allg/set_all.htm?/trade/productview/208/117//de/?Lang=de&/trade/navi/

Im Datenblatt steht was von einem ,,FL Intverter CXA-M10L''. Ist das
dieser Frequenz ,,Generator'' nenn ich ihn jetzt einfach mal?
Kann mir einer mal erklären für was ich so was überhaupt brauch oder wie
so was überhaupt funktioniert?

Vielen Dank schon mal im Voraus

mfg

Jan

PS: Der Atmega, der auf dem Display liegt, ist nur für den
größenvergleich.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Andreas B. Gast 28.06.2011 18:37 #2244091

Lesenswert?

•

▲
▼

Jan K. schrieb:
> Im Datenblatt steht was von einem ,,FL Intverter CXA-M10L''. Ist das
> dieser Frequenz ,,Generator'' nenn ich ihn jetzt einfach mal?

Inverter in diesem Zusammenhang heißt Hochspannungs-Wechselrichter. Die
Hintergrundbeleuchtung dürften also CCFLs sein, definitiv keine LEDs.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

spess53 Gast 28.06.2011 18:37 #2244097

Lesenswert?

•

▲
▼

Hi

Das sieht nach einer Kaltkathodenröhre aus. Sieh mal hier

http://www.lcd-module.de/produkte/zubehoer.html

ganz unten. Du hättest etwas mehr als nur das Display ausbauen sollen.

MfG spess

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jan K. (--modder--) 28.06.2011 18:42 #2244103

Lesenswert?

•

▲
▼

Hi

Das hab ich mir schon fast geadacht, dass ich da ein bischen mehr
ausbauen gemusst hätte. Kann man diesen Inverter selbst bauen?

mfg

Jan

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christoph Gast 28.06.2011 20:27 #2244250

Lesenswert?

•

▲
▼

@Jan K.

Aus was für einem Gerät hast Du das Display ausgebaut?

Gruß
Christoph

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jan K. (--modder--) 28.06.2011 20:29 #2244254

Lesenswert?

•

▲
▼

Hi

ich glaub das war eine Hameg cnc fräse oder so. Kann ich leider nicht so
genau sagen, wieso?

mfg

Jan

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jan K. (--modder--) 30.06.2011 20:21 #2247289

Lesenswert?

•

▲
▼

Hi

So wenn ich mir jetzt dieses Modul (CXA-M10L) hier kauf:
http://de.mouser.com/ProductDetail/TDK/CXA-M10L-L/?qs=CvJWJP5h3Uv5WkLvyuyTMA%3d%3d
dann könnte ich es doch dann wie im Datenblatt gezeigt mit der
Hintergrundbeleuchtung verbinden, dann sollte es doch funktionieren
oder? Wenn ja kann man dann auch die Hintergrundbeleuchtung dimmen
(Atmega & PWM)

mfg

Jan

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas F. (igel) 01.07.2011 09:34 #2247728

Lesenswert?

•

▲
▼

Könnte funktionieren.

Ich habe ein änliches Modul mal bei Pollin bekommen, gibts leider nicht
mehr.

Dimmen geht über die Versorgungsspannung. Mit reiner PWM wird es wohl
nicht klappen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jan K. (--modder--) 08.07.2011 21:42 #2257633

Lesenswert?

•

▲
▼

Hi

So das CXA-M10L Modul ist gekommen. Hintergrundbeleuchtung funktioniert.
So jetzt mein Problem. Wie Regel ich das mit der Kontrastspannung, also
das einstellen mein ich.
Im Dateblatt steht bei der Kontrastspannugn folgendes:
0°C => -16V
25°C => -14,5V
50°C => -12,6V

1. Wie mach ich das am besten (Schalplan...)?
2. Hat jemand mal ein TXL-1741-C3M angesteuert?

mfg

Jan

Antwort Zitieren Bearbeiten Löschen Beitrag melden
