Hallo, hab mal was gelesen, dass Dioden nicht mehr mit "D" sondern wie Widerstände mit "R" bezeichnet werden. Hab ich mich verlesen oder wurde die Norm o. ä. geändert? MFG
Gast
#2290793
Gast
#2290851
Hey, TOP.. Vielen Dank. Hab bei Wikipedia gesucht, aber unter "Diode".
Aber doch hoffentlich nur bei Industrieanlagen und nicht in elektronischen Schaltungen, oder?
Yalu X. schrieb: > Aber doch hoffentlich nur bei Industrieanlagen und nicht in > elektronischen Schaltungen, oder? Die Strippenzieherfraktion hat immer etwas andere Bezeichnung gehabt. Wenn alles 'R' heist kann man es auch weglassen.
Gast
#2290916
Helmut Lenzen schrieb: > Die Strippenzieherfraktion hat immer etwas andere Bezeichnung gehabt. > Wenn alles 'R' heist kann man es auch weglassen. Stippenziehe? SCNR Harald
Helmut Lenzen schrieb: > Die Strippenzieherfraktion hat immer etwas andere Bezeichnung gehabt. > Wenn alles 'R' heist kann man es auch weglassen. Da bin ich aber beruhigt :) Die Tabellen in Wikipedia sind ja mehr als verwirrend. Für einen hundsgewöhnlichen Gleichrichter gibt es danach 3 verschiedene Kürzel (G, T und P), für ein Relais sind es schon 6 (B, F, H, K, P und Q). Auf der anderen Seite müssen sich Anlasser, Ausgleichseinrichtung, Begrenzer, Dämpfungseinrichtung, Diode, Spule, Wellensperre und Widerstand das Kürzel R teilen. Ich frage mich immer, was das wohl für seltsame Leute sind, die sich solche Normen ausdenken ;-)
Yalu X. schrieb: > Für einen > hundsgewöhnlichen Gleichrichter gibt es danach 3 verschiedene Kürzel (G, > T und P), für ein Relais sind es schon 6 (B, F, H, K, P und Q). Daran erkennst du doch das dass nicht fuer Elektronik gilt. Yalu X. schrieb: > Ich frage mich immer, was das wohl für seltsame Leute sind, die sich > solche Normen ausdenken ;-) Gelangweilte VDE Funktionaere. Genau solche Leute definieren auch den Kruemmungsradius von Bananen.
Gast
#2290981
Yalu X. schrieb: > Ich frage mich immer, was das wohl für seltsame Leute sind, die sich > solche Normen ausdenken ;-) und ich frag mich immer, was das hier für seltsame Leute sind, die hier solche Texte verfassen ;-) Wenn man sich mal ein wenig mit der Norm befassen würde, könnte man erkennen, dass die Bezeichnung nichts mit dem Bauteil (z.B. Diode) sondern etwas mit seiner Funktion in der Schaltung zu tun hat. (z.B, Gleichrichter, Leuchtmittel, Signalanzeiger...) Warum sollte man eine Diode immer mit D bezeichnen. (war sowieso nie Norm). Das es eine Diode ist, sehe ich auch am Schaltzeichen. Auch ein V für Halbleiter (das war mal Norm) macht keinen wirklichen Sinn. Das Dioden, Transistoren... aus Silizium sind, sollte jeder wissen. Nun sagen die Bezeichnungen etwas über die Funktion in der Schaltung aus und geben so zusätzliche Infos. Beispiel: eine LED wird bezeichnet mit E wenn sie der Beleuchtung dient P wenn sie eine Information anzeigt R wenn man ihre Schwellspannung nutzen will >Die Strippenzieherfraktion ...... Klingt ein wenig herablassend. Spielt aber auch gar keine Rolle. Norm ist Norm. Sie gilt für alles in der Industrie. Und privat könnt ihr eure Dioden auch Paul nennen.
Grübler schrieb: > Nun sagen die Bezeichnungen etwas über die Funktion in > der Schaltung aus und geben so zusätzliche Infos. Nun ist die Funktion einer Diode in einer Schaltung etwas anderes als ein Widerstand oder Spule. Eine Diode hat hauptsaechliche eine Ventilwirkung. Und der Unterschied der Funktion von Widerstand und Spule duerfte auch klar sein. Aber alles soll R jetzt heissen? >Das Dioden, Transistoren... >aus Silizium sind, sollte jeder wissen. Die koennen auch aus Germanium oder GaAs sein. Aber das sagt die Bezeichnung auch nicht aus hoechstens die Typenummer.
Grübler schrieb: > Wenn man sich mal ein wenig mit der Norm befassen würde, könnte man > erkennen, dass die Bezeichnung nichts mit dem Bauteil (z.B. Diode) > sondern etwas mit seiner Funktion in der Schaltung zu tun hat. So habe ich das eigentlich auch interpretiert. Trotzdem hätte ich bei vielen Bauteilen/Geräten Schwierigkeiten, ihnen eindeutig eine dieser Funktionen zuzuordnen. Umgekehrt scheint die Liste nicht alle mögli- chen Funktionen abzudecken. Ich vermisse bspw. die Funktion "Umwandlung einer Energieart in eine andere" (z.B. Strahlungs- in elektrische Ener- gie). Auch wenn ich selbst nicht der Strippenzieherfraktion¹ angehöre, kann ich mir gut vorstellen, dass die Norm auf Grund dieser Unklarheiten entweder gar nicht oder falsch angewendet wird, indem bspw. Tabellen verwendet werden, um einem bestimmten Bauteil (bspw. eine LED) ohne Berücksichtigung ihrer tatsächlichen Funktion immer das gleiche Kürzel zuzuweisen. ¹) 'tschuldigung für die Wiederholung dieses abwertenden Begriffs. Wie heißen die Leute den richtig?
Yalu X. schrieb: > ¹) 'tschuldigung für die Wiederholung dieses abwertenden Begriffs. Wie > heißen die Leute den richtig? Dickdrahtelektroniker :=)
Gast
#2291089
Yalu X. schrieb: > ¹) 'tschuldigung für die Wiederholung dieses abwertenden Begriffs. Wie > heißen die Leute den richtig? Elektroniker für Betriebstechnik Elektroniker für Automatisierungstechnik
Gast
#2291094
Das erinnert mich an die Stromläufe der elektromechanischen Vermittlungs- technik der selig entschlafenen Deutschen Post. Relais durften alle nur denkbaren Buchstaben haben. Widerstände: Wi Kondensatoren: Ko Drosseln: Dr Transistoren: Tr oder doch Ts?? Dioden: Di Schaltkreise: Is Lampen: La Das Ganze war dem Umstand geschuldet, dass die Postbezeichnungen von Kaiser Karl dem Radfahrer waren und man dann nichts mehr ändern konnte/wollte. So habe ich noch 1985 Stromläufe mit diesen verkackten Bezeichnungen verbrochen.
Gast
#2291176
Über Sinn und Unsinn europäischer Normen kann man sicher streiten. Was Schaltpläne betrifft, halte ich mich an der international üblichen Bezeichner, also U für IC, R für Widerstand, D für Diode. in der englischen Wikipedia gibt's auch eine Tabelle dazu: http://en.wikipedia.org/wiki/Electronic_symbol
@Johann (Gast) Full Ack.
Gast
#2291204
Yalu X. schrieb: > für ein Relais sind es schon 6 (B, F, H, K, P und Q). Auf der > > anderen Seite müssen sich Anlasser Wie kommst du den darauf in norm steht nur k und Q k für Steuerstütze und Q für Leistungsschütze
Malefiz schrieb: > Wie kommst du den darauf > in norm steht nur k und Q k für Steuerstütze und Q für Leistungsschütze Ich habe nur den oben verlinkten Wikipedia-Artikel gelesen und dort nach "Relais" gesucht. Darunter sind natürlich auch einige Spezialtypen mit teilweise recht unterschiedlichen Funktionen. Daher ist die Zuordnung unterschiedlicher Kürzel wahrscheinlich schon gerechtfertigt.
Gast
#2291271
Die Bezeichnungen aendern sich so oft, dass es fuer dein Privatgebrauch mittlerweile egal ist welche Abkuerzung man nimmt. Nachdem ich "V" fuer Diode gelernt hatte, bin ich mittlerweile wieder zu "D" zurueckgekehrt.
Gast
#2291276
Lichtmaurer ^.^
ich habe eine Diode (vielleicht gleichrechter) mit der Bezeichung verteilt in 3 zeilen: V4D 55 M
ich konnte weder Datenblatt dafuer finden noch diese Bezeichnungen interpretieren, kann jemand mir hilfen?
Dafür kramst du einen Uraltthread aus? Ein eigener Thread wäre besser gewesen.
Mit Foto wird die Wahrscheinlichkeit größer, dass dir jemand helfen kann. Auf die Bauform kommt es an!
seit Tagen suche ich in Internet , ebay, nach diese Dioden und bin auf diesem Forum und Thread gestossen, deshalb habe ich sofort hier geschrieben.
deshalb habe ich sofort hier geschrieben.
Man kann dir trotzdem nur sinnvoll helfen, wenn du ein Bild vom Gehäuse einstellst und ggf. noch erzählst, in welchem Umfeld die Diode eingebaut ist.
Bei SMD führt Marking 55 zu
FSD273TA MM5Z3V9 UDZS16B
Aber wir wissen ja nicht mal, ob es sich bei deinem Bauteil um eine SMD-Diode handelt...
die diode befand sich in LED Scheinwerfer

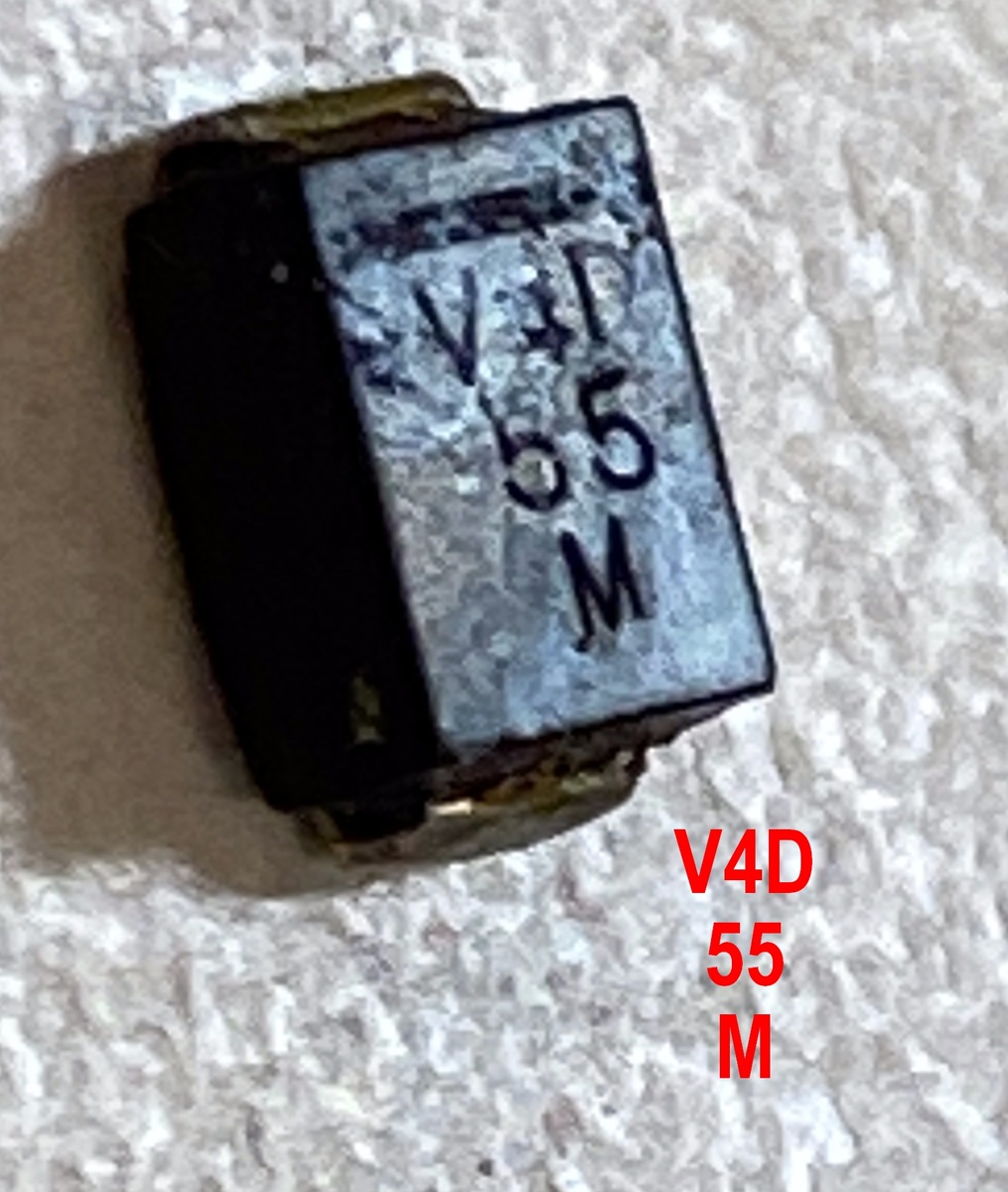

Angehängte Dateien:
-
(210 KB)
darf ich wissen wie dies ausgelesen ist??
darf ich wissen wie dies ausgelesen ist??
Google Suche "smd marking v4d"
Erster Treffer. Muss aber natürlich nicht stimmen.
kann jemand mir hilfen?
Ein Tipp, wie das hier normalerweise läuft: für einen völlig unabhängige und neue Frage fängt man einen neuen Thread an. Und falls der alte Thread irgendwas Sachdienliches enthält dann kannst du den in dienem neuen Thread verlinken.
darf ich wissen wie dies ausgelesen ist??
Es steht auf dem Bauteil. In deinem Fall nimmst du die "V4D". Dazu die Stichworte, die
SMD ... Marking
Und das Ganze zusammen nach Google:
Dann auf den ersten Link geklickt und das Bauteil genommen...
