Quarz in LTspice

OP #2299874
Hallo Leut,

weiß jemand hier wie ich die Parameter von einem Quarz in LT spice

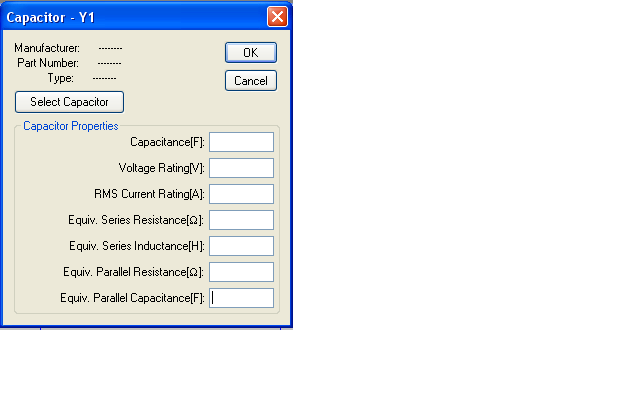

eintragen kann (Das Bild)??
hier ist z.B. ein Datenblatt
http://www.digitallehrer.de/cms/upload/pdf/Quarze/CMJ-206.pdf

danke
leon
Angehängte Dateien:
#2299898
Gar nicht? Ich würde ein Ersatzschaltbild für den Quarz mit RLC
modellieren. Klar, man kann auch nur einen Kondensator verwenden aus
LTSpice aber ich fände es mit dem üblichen Ersatzschaltbild
übersichtlicher. Außerdem ist es dann leichter zwischen verschiedenen
Spice-Simulatoren übertragbar ;)
#2299922
Klar geht das in LTspice. In normalem SPICE muss man dafür aber 4
Bauteile nehmen.

Datenblatt: R=50k, Q=50000, Cshunt=135p, f0=32768Hz

w=2*pi*f0
sqrt(L/C) = Q*R -> L= C*(Q*R)^2
w^2*L*C=1 -> w^2*(C*Q*R)^2=1

C = 1/(w*Q*R)
-------------

L = C*(Q*R)^2
-------------


C=obiges C
Cpar=135p
Lser=obiges L
Rser=obiges R
Rpar am besten auf 1e20 setzen

Nachschlag:
Im Verzeichnis [Misc] gibt es ein Symbol "xtal".
OP #2299926
Dominik S. schrieb:
> Auf dem Bild ist die Konfiguration eines Kondensators zu sehen, was hat
> das mit einem Quarz zu tun?
> Und warum willst du überhaupt die Parameter des Quarzes in Spice?

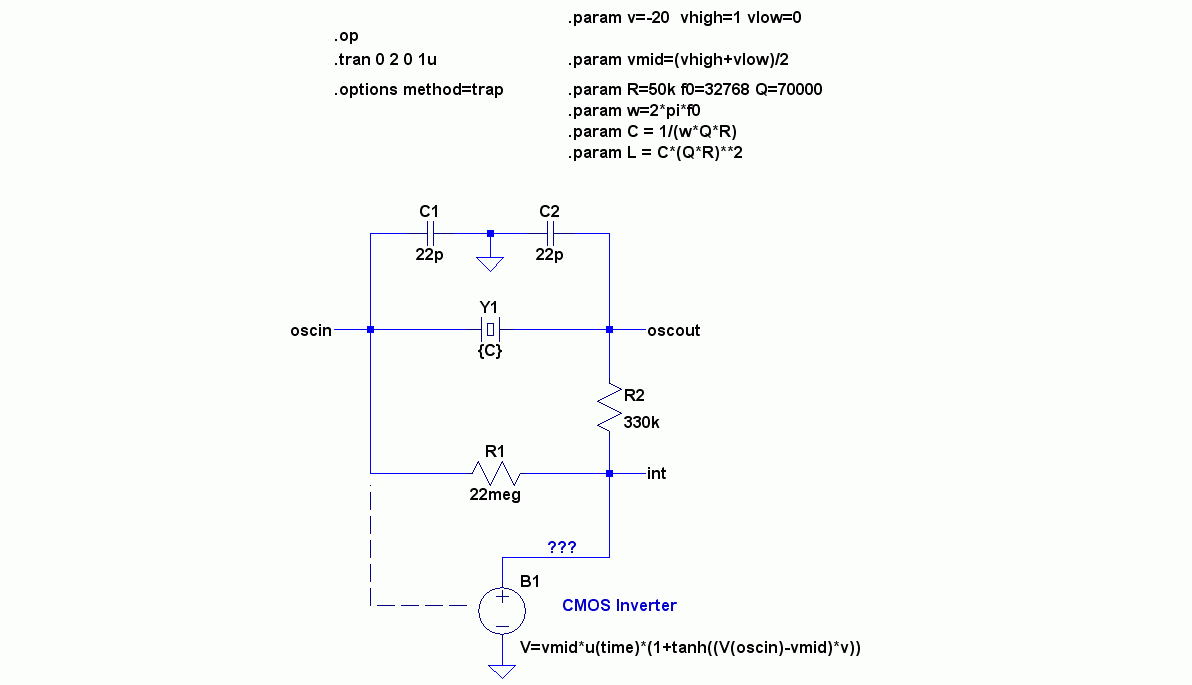

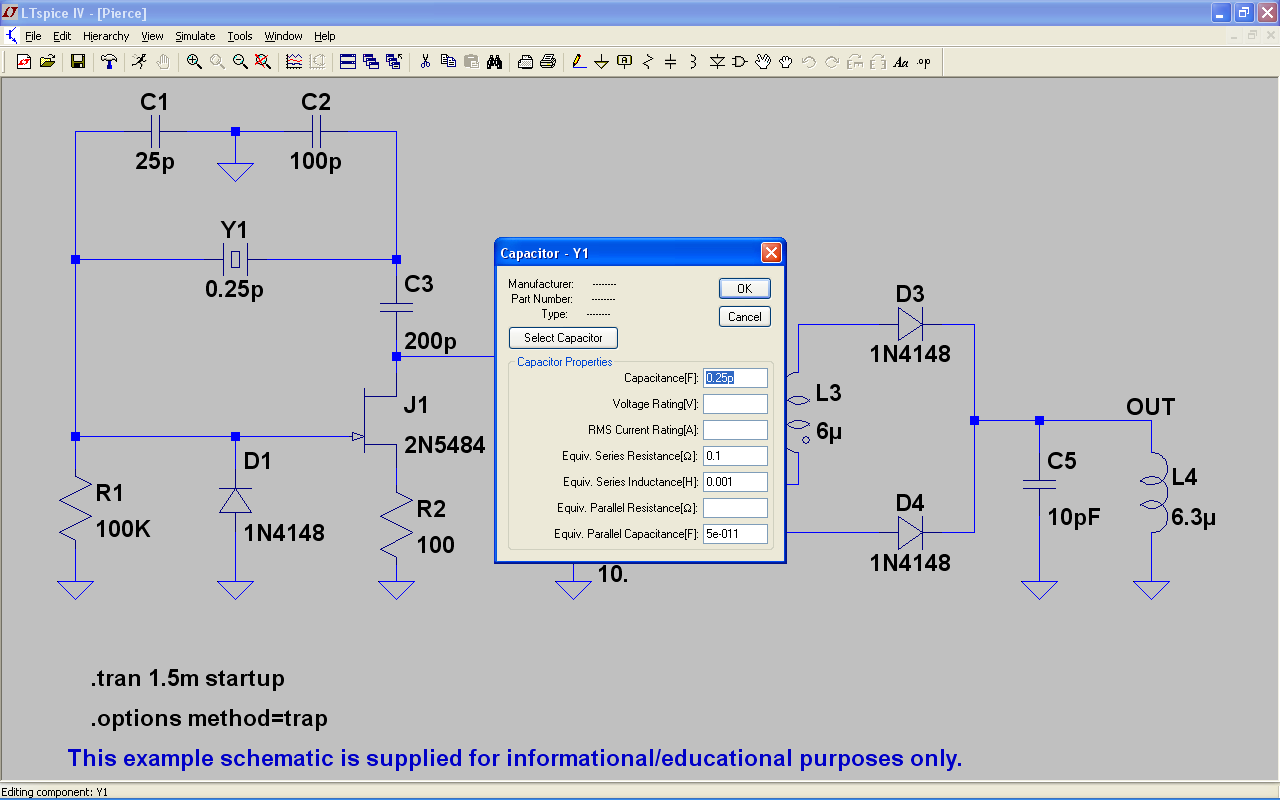

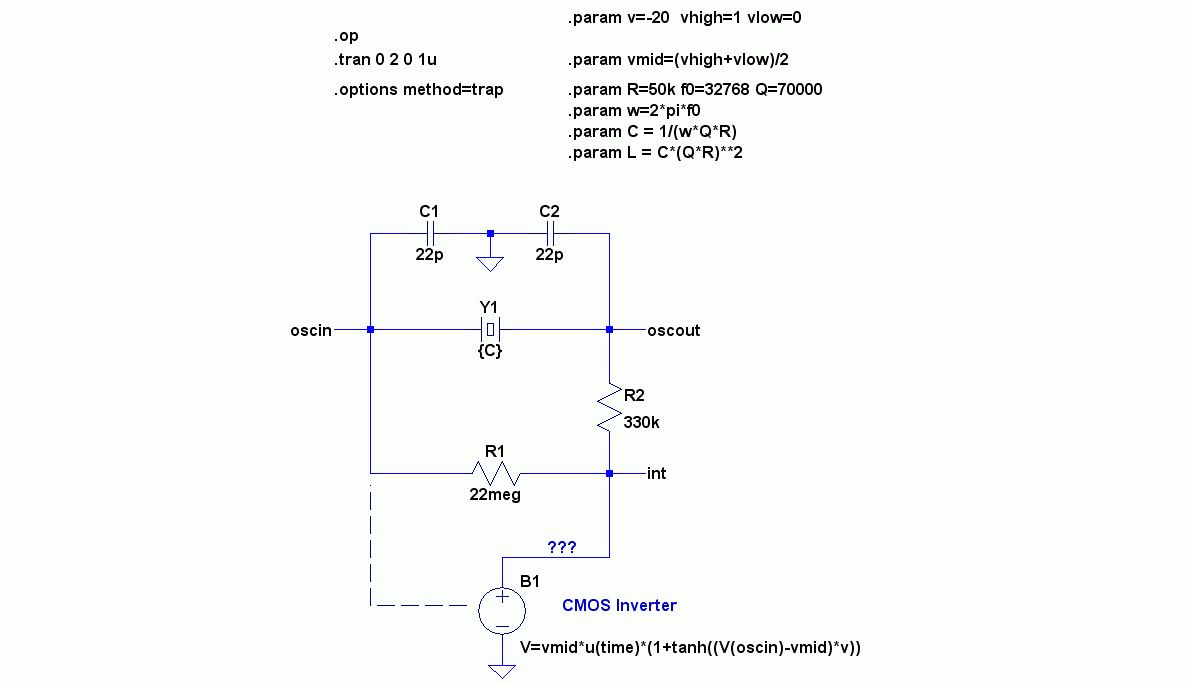

unter dem Verzeichnis Examples in LT Spice habe die Schaltung gefunden
(sehe Bild)..und die hab ich einfach als Muster für den Quarz genommen
..

Ich muss die simulation einer Schaltung mit einem Quarz durchführen
..und ich muss auch die Parameter geben sonst kriege ich Fehlermeldung
