EleLa - Elektronik Lagerverwaltung - Gehäusebibliothek

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

Hallo allerseits.

Dieser Thread dient nur zum Aufbau einer Gehäuse-Bibliothek für EleLa.
Da nun EleLa ab der neuesten Test-Version von hier:
Beitrag "Re: EleLa - Elektronik Lagerverwaltung"
Gehäuse austauschen kann, ist es doch naheliegend dass wir gemeinsam
eine Bibliothek aufbauen.

Das ganze hat natürlich einen Haken:
Es dürfen nur Gehäuse-Zeichnungen von Herstellern verwendet werden, von
denen ich die Freigabe für eine Veröffentlichung bekommen habe.
Aktuell habe ich eine Freigabe von NXP und IRF erhalten. Ich werde noch
weitere Firmen anfragen.

Die Regel wie es aussehen sollte:
- Bezeichnung, eindeutig
- Feld Norm: die JEDEC Bezeichnung (Internationaler Standard)
- Das Hauptbild die 3D Strichzeichnung
- Das Extrabild die Masse, Footprint usw.
- Textfeld: NXP, NXP-Bezeichnung oder IRF, damit klar ist welche Firma
der Urheber ist.
- Der Rest sollte auch ausgefüllt sein, wenn Sinnvoll

Ihr habt neue Gehäuse gezeichnet und wollt die hier zur Verfügung
stellen?
Mir ein Mail mit den exportierten Gehäuse schicken, ich packe die dann
zusammen in die Bibliothek und poste das ganze entweder wieder hier oder
wenn die Datei zu groß wird, dann auf meiner Homepage:
http://www.mmvisual.de > EleLa

Hier im Download sind nur zwei Gehäuse von NXP drin, ich hoffe mal es
werden schnell mehr ;-)

Fragen rund um die Gehäusebibliothek bitte hier Stellen. Allgemeine
Fragen zu EleLa bitte in dem Thread:
Beitrag "EleLa - Elektronik Lagerverwaltung"

Viele Grüße Markus

[THaala (Gast)]

Bin an NXP dran,

bitte mit mir Absprechen falls Andere mit daran arbeiten wollen wg.
einheitlichem Bild.

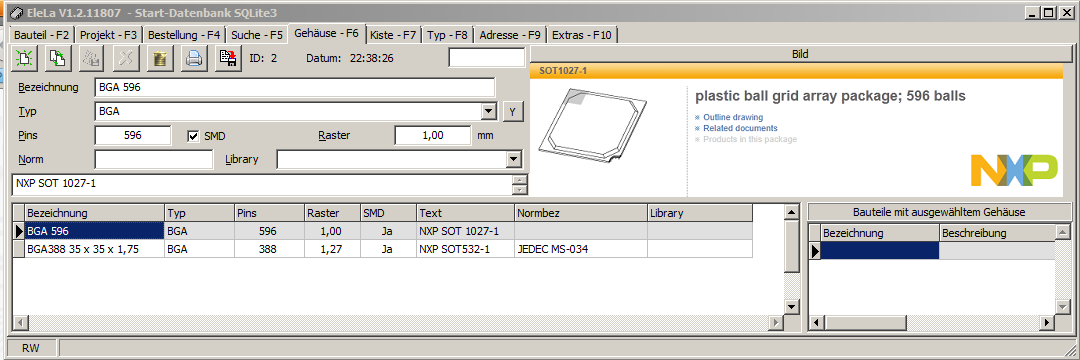

Ich dachte an sowas hier für das Hauptbild:

man kommt da übrigen so hin:

http://www.nxp.com/#/page/content=[f=/static/packages/index.xml]
da hats alle Bilder und Dokumente. Allerdings sollte ins Hauptbild als
danke an NXP deren Log rein.

Gruß THaala

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

Schon zwei neue drin, Danke Thilo!

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

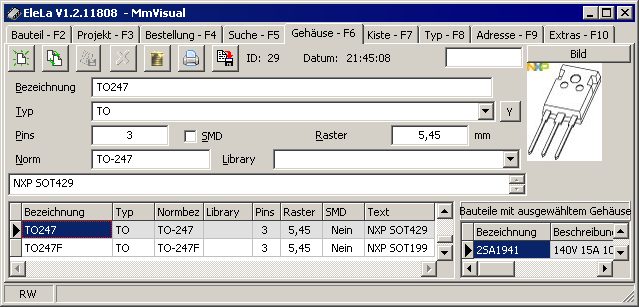

Ich hab das NXP-Logo ganz klein gemacht, und links oben einfach in die
Grafik einkopiert. Anbei die kleine Grafik sowie ein Demo-Bild.

Edit: Das klitze kleine NXP zoomt dieses Forum ordentlich...

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

Unter Gehäuse gibt es jetzt auch das Feld "Herstellerbez" in dem die
Gehäuse-Bezeichnung des Herstellers eingetragen werden kann.
Die EXE dazu gibt es hier:
Beitrag "Re: EleLa - Elektronik Lagerverwaltung"

Anbei die geänderte Gehäuse-Bibliothek.

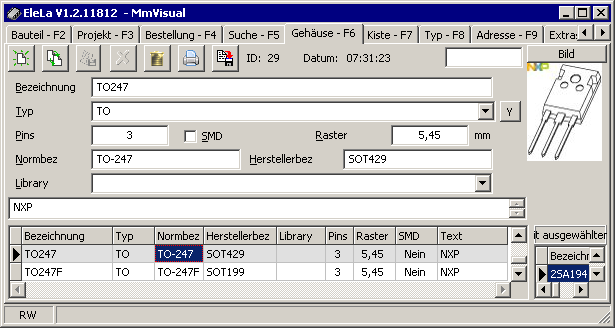

Die Einträge sollten dann so aussehen, wie im Bild.

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

Hier die Bibliothek von IRF, derzeit mit 4 Gehäuse drin.

Unter diesen Links können Gehäuse-Zeichnungen von IRF geladen werden:
http://www.irf.com/package/pkhexfet.html
http://www.irf.com/package/pkigbt.html
http://www.irf.com/package/pkcic.html
http://www.irf.com/package/pkips.html
http://www.irf.com/package/pkiram.html
http://www.irf.com/package/pkmer.html

[THaala (Gast)]

Hu....

wie Sie alle "hier" schreien. Vor Anfragen von Mitstreitern kann ich
mich kaum retten.

Finden sich Nutzer der EleLa - Software, die die Packages von NXP mit
den Eagle - Footprints abgleichen ? Ist ein Haufen Arbeit - ich kann das
nicht alles alleine machen.

Ich brauche die Referenz auf die ref_packages.lbr von Eagle in der Form
eaglepackagename@ref_packages.lbr oder (sofern der footprint dort nicht
drin ist) [e-mail] so dass ich diese noch in den
Daten für NXP unterbringen kann.
Bitte benutzt die NXP Package version (SOTxxxx-x) als eindeutigen
Bezeichner für den Link zu Eagle.

Derzeit habe ich ca. 50% der NXP - Daten drin. Der Rest wird sicher auch
noch drei Wochen dauern. Wenn mich bis dahin die Daten erreichen, könnte
ich die noch mit reinnehmen. Jemand Dabei ?


Gruß THaala

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

Hallo Allerseits,

Ich habe soeben auch die Erlaubnis von Murata erhalten.

http://www.murata.de/

Somit dürfen auch Zeichnungen von dieser Firma in der Bibliothek
erscheinen.

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

Nun habe ich auch die Zusage von Maxim-IC.
Bei jeder Zeichnung muss nur als Bemerkung der Text Eingetragen sein:

"Copyright Maxim Integrated Products (http://www.maxim-ic.com). Used by
permission."

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

Die erste richtig gute Gehäusebibliothek wurde von T. Haala fertig
gestellt!

Ca. 1000 Gehäuse mit ca. 2300 Bildern von NXP 58MB!.

Er war 1 Monat damit beschäftigt, ein dicken Lob an ihn!!!

Die Bib gibt es auf meiner Homepage http://www.mmvisual.de >> EleLa >>
Gehäusebibliothek zum Download.

Er und ich hoffen natürlich, dass andere EleLa User auch Gehäuse zur
Verfügung stellen. Von welchen Firmen ich eine Erlaubnis steht in diesem
Thread.

[Markus M. (Firma: EleLa - www.elela.de) (mmvisual)]

Neu: Eine Gehäuse-Bibliothek mit Zeichnungen von Murata.

Mit 41 Spulen und Potis.

Die Bib gibt es auf meiner Homepage http://www.mmvisual.de >> EleLa >>
Gehäusebibliothek zum Download.

Wer Lust und Laune hat darf die Datei gerne erweitern und mir zukommen
lassen.

(Alle Gehäuse Zeichnung Datenbanken sind vollwertige EleLa Datenbanken.
EleLa kann mit der Datenbank als SQLite direkt starten und man kann
somit einfacher die Gehäuse aufnehmen.)

PS: Das geht jetzt auch mit der Linux-Version, hier die Linux-EXE:
Beitrag "Re: EleLa - Elektronik Lagerverwaltung"
