Endstufe für Zünd-/ Einspritzanlage

Jan Gast 07.09.2011 00:30 #2335486

Lesenswert?

•

Hallo Community

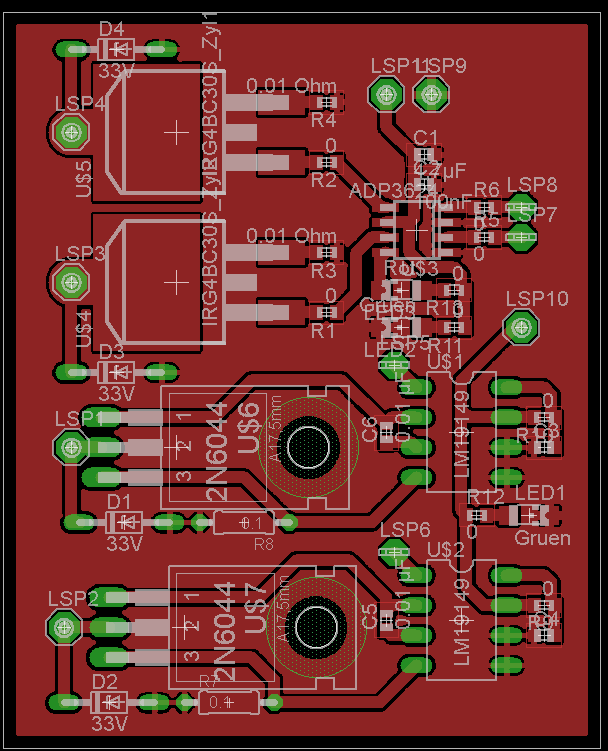

Ich habe meine erste Platine fertig. Bitte kritisiert ordentlich an ihr
rum.

Es handelt sich um eine Endstufe für eine Zünd-/ und Einspritzanlage.
Daher habe ich auch die Collector Anschlüsse an den IGBTs sehr kurz
gehalten.

mfg Jan

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Jan Gast 07.09.2011 00:32 #2335490

Lesenswert?

•

▲
▼

p.s.
Das einige Bauteile keine Werte oder den Wert 0 haben liegt nur daran,
dass ich den Wert noch nicht ausgerechnet bzw. erprobt habe.

mfg Jan

Antwort Zitieren Bearbeiten Löschen Beitrag melden

... Gast 07.09.2011 05:27 #2335564

Lesenswert?

•

▲
▼

Stromlaufplan? So kann das keiner beurteilen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jan Gast 07.09.2011 14:36 #2336121

Lesenswert?

•

▲
▼

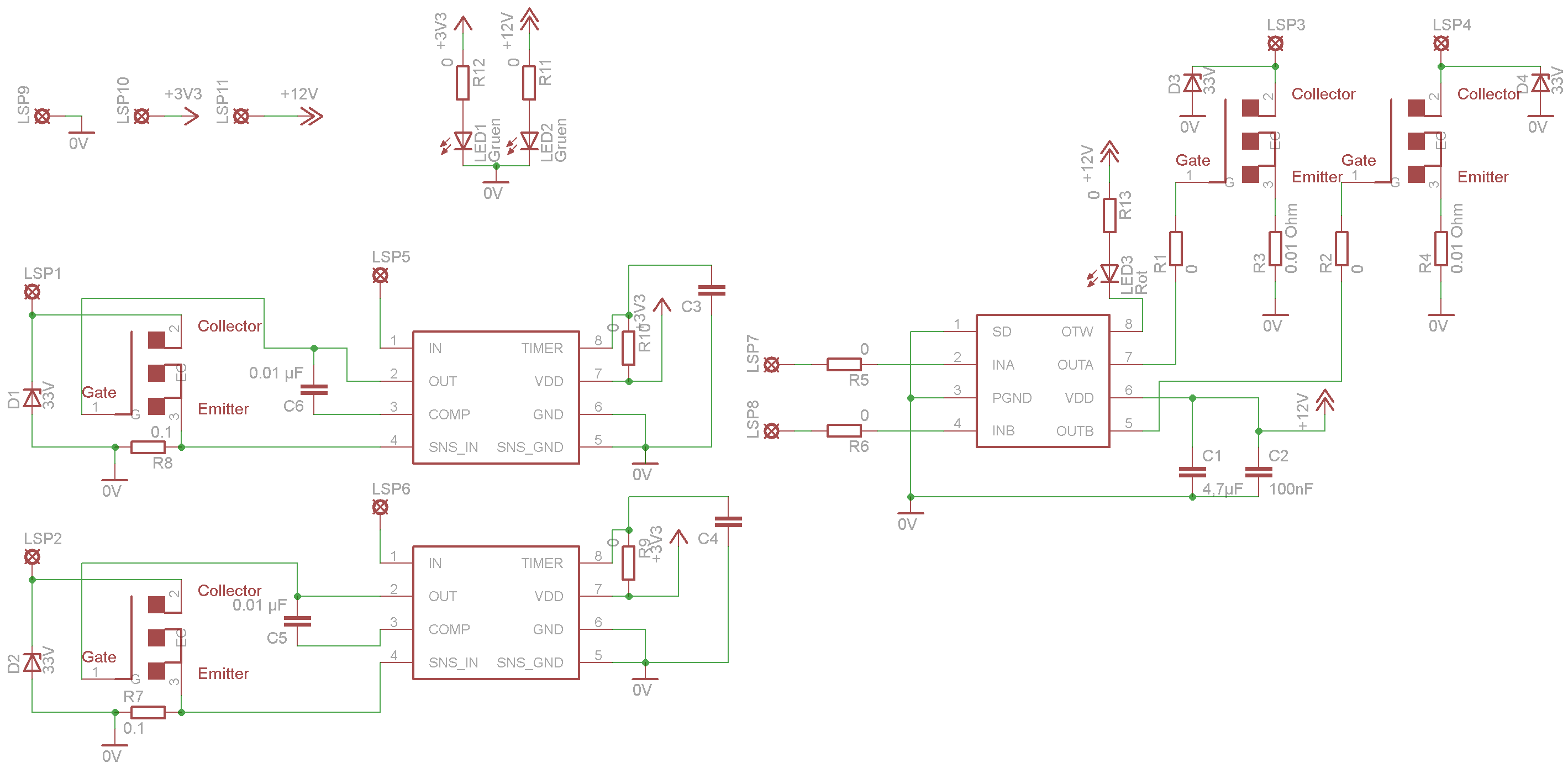

Hier im Anhang noch der Schaltplan

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

MaWin Gast 07.09.2011 15:09 #2336191

Lesenswert?

•

▲
▼

Was machen an einer Zündung 33V Z-Dioden ?
Die Gegenspannung ist eher 330V.
Aber ohne Kontext ist eh alles unklar.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jens G. (jensig) 07.09.2011 19:58 #2336648

Lesenswert?

•

▲
▼

Zumal ich zumindest keine LM19149 kenne ...
Der 2N6044 ist ein pnp Darlington - in Deiner Schaltung wird der Dir um
die Ohren fliegen

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Jan Gast 07.09.2011 20:43 #2336706

Lesenswert?

•

▲
▼

Warum wird er mir um die Ohren fliegen?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

... Gast 08.09.2011 10:45 #2337300

Lesenswert?

•

▲
▼

Jan schrieb:
> Warum wird er mir um die Ohren fliegen?

Weil du ihn als PNP-Transistor falsch angeschlossen hast.
BTW. ist das Symbolbild im Stromlaufplan auch falsch. Das ist kein FET.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
