Taktgeber für Flip Flop

[Markus B. (felimark)]

Hi,

Was kann ich als Taktgeber für eine Flip Flop Steuerung nehmen.

Am liebsten wäre mir nur ein einzelner Impuls.

Die Schaltung sollte für 12V ausgelegt sein

[Jens G. (jensig)]

Taster mit Vorwiderstand erzeugt einen einzelnen Impuls, wenn man vom
Prellen absieht.

[Christoph M. (maturant)]

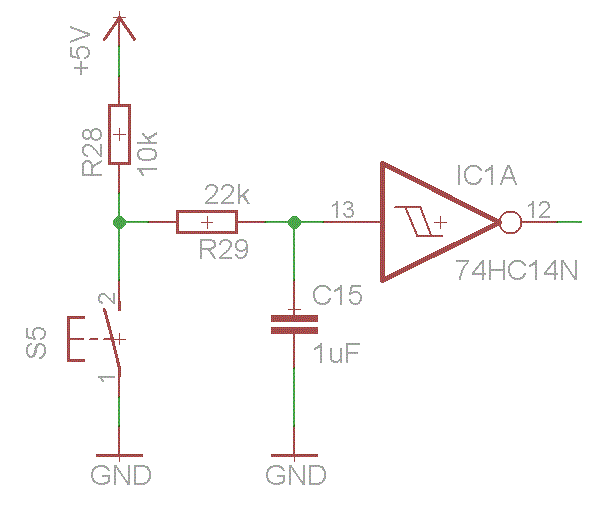

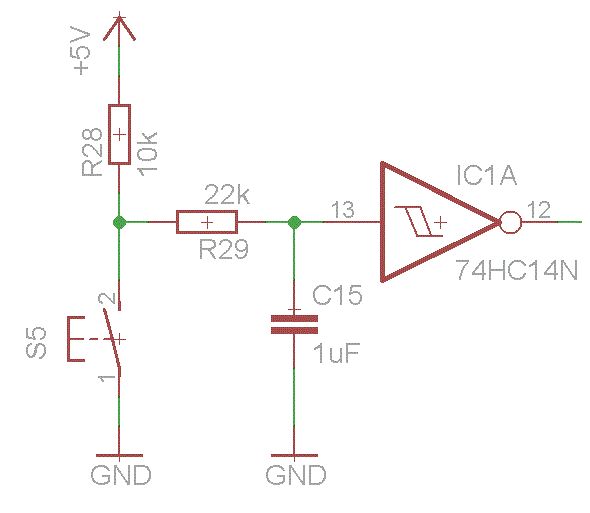

Hardware Enptrellung könnte man so machen. Hat bei mir ganz gut
funktioniert. Allerdings könnte der TO ein bisschen genauer werden.

[Markus B. (felimark)]

womit zeichnet ihr denn immer diese schaltungen?

[Christoph M. (maturant)]

mit Eagle.
einfach, gratis, gut :)

http://www.cadsoftusa.com/downloads/?language=en

[Dirk J. (dirk-cebu)]

Christoph M. schrieb:
> mit Eagle.
> einfach, gratis, gut :)

Und sieht Scheiße aus, überall überflüssige Pluszeichen und schlecht
positionierte Bauteilbezeichnungen. Ich mache es mit Paint, ist zwar
mehr Arbeit, aber jeder Pixel sitzt an der richtigen Stelle.

[Christoph M. (maturant)]

Ich bin mir sicher Paint ist die optimale Alternative zum
Schaltplanzeichnen...

Routen dann auch über paint?

[Hans (Gast)]

> Und sieht Scheiße aus, überall überflüssige Pluszeichen und schlecht
> positionierte Bauteilbezeichnungen.

Die Pluszeichen kann man vielleicht ausschalten?

> Ich mache es mit Paint, ist zwar mehr Arbeit, aber jeder Pixel sitzt an
> der richtigen Stelle.

Paint? LOL. Double LOL. Triple LOL.

[verwundert (Gast)]

Dirk J. schrieb:
> Und sieht Scheiße aus, überall überflüssige Pluszeichen und schlecht
> positionierte Bauteilbezeichnungen.

Welch deutliche Worte.
In Eagle kann man die Zeichenebene mit den Pluszeichen einfach
abschalten, die Bauteilbezeichnungen dahin schieben, wo sie einem
gefallen und gut ist.

[slow (Gast)]

Ein bißchen einarbeiten in ein Programm sollte man sich schon, bevor man
es als schlecht bewertet.

Eagle ist richtig mächtig, aber Pain(t)-Nutzer wollen es wohl eher
schlicht.
