Forum: Analoge Elektronik und Schaltungstechnik Opamp erzeugt Fehler in LT-Spice


von pacer (Gast)


Angehängte Dateien:

Lesenswert?

Hallo,

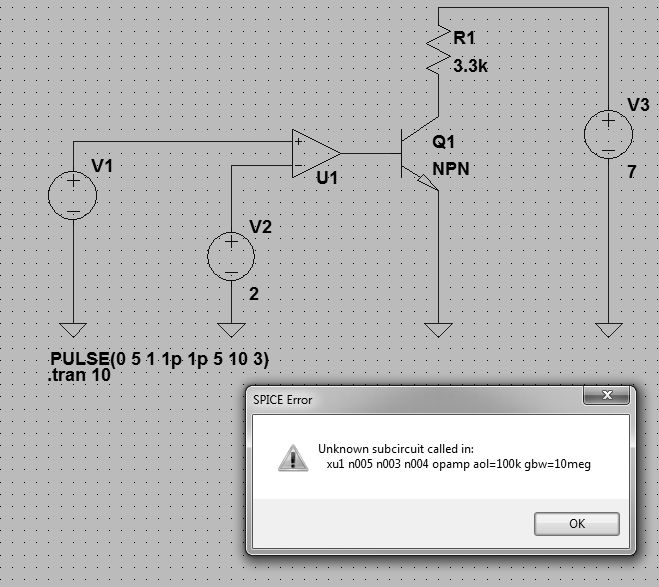

ich habe das Opamp-Modell in der Schaltung eingebaut, leider erzeugt der
Opamp eine Fehlermeldung. Kann mir jemand sagen was ich ändern muss,
damit die Schaltung funktioniert?

Gruß, pacer

von HildeK (Gast)


Lesenswert?

Probiere mal die Spice-Direktive
1
.include opamp.sub
Ich nehme immer einen realen OPA aus der Bibliothek, z.B. den LT1007.

Wenn du die .asc-Datei angehängt hättest, hätte ich meine Behauptung
vorher testen können ...

von pacer (Gast)


Angehängte Dateien:

Lesenswert?

Der Fehler bleibt trotzdem.
Ich habe mal die Datei angehängt.

von Andreas W. (geier99)


Lesenswert?

pacer schrieb:
> Der Fehler bleibt trotzdem.
> Ich habe mal die Datei angehängt.

hänge mal folgende Spice-Direktive mit rein:
.lib opamp.sub

, dann sollte es gehen

von HildeK (Gast)


Angehängte Dateien:

Lesenswert?

pacer schrieb:
> Der Fehler bleibt trotzdem.

Bei mir nicht - in deinem File hat die Direktive ja auch gefehlt.

von pacer (Gast)


Lesenswert?

Vielen Dank,
ich habe nicht bemerkt, dass ich die Direktive platzieren muss uns somit
wohl abgebrochen habe.

von HildeK (Gast)


Lesenswert?

Lass dir mal den Basisstrom ausgeben: bei mir kommen 300kA heraus :-)

In der Simulation raucht da nichts, für reale Schaltungen fehlt ein
Basisvorwiderstand.
