2malRxD_TxD am Controller mit DL100

[juppi (Gast)]

Hallo

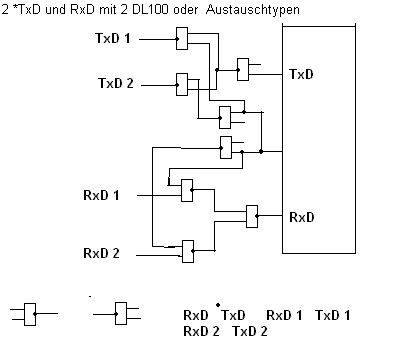

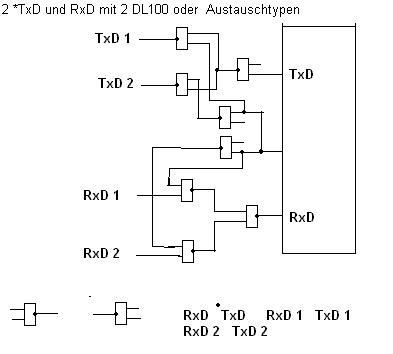

Geht die Schaltung prinzipiell?
MfG

[juppi (Gast)]

Hallo
Ohne Schaltung gehts nicht

[Knut B. (Firma: TravelRec.) (travelrec)]

Geht auch mit 4 (Schottky-) Dioden und 2 Pullups.

[Knut B. (Firma: TravelRec.) (travelrec)]

Oder mit 4-fach Analogschaltern.

[juppi (Gast)]

Knut Ballhause schrieb:
> Geht auch mit 4 (Schottky-) Dioden und 2 Pullups.


Male mal ?

Denke aber daran dass alles ohne Pegelwandler ist.
MfG

[Knut B. (Firma: TravelRec.) (travelrec)]

Brauchst Du wirklich 2 getrennte TX?

RX wäre so:

                               Vcc

                                |
                               .-.
                               | |
                               | |
                               '-'
                                |
            TX1 -------|<-------o-----------  RX
                                |
                                |
                                |
                                |
                                |
            TX2 -------|<-------'

[juppi (Gast)]

Knut Ballhause schrieb:
> Brauchst Du wirklich 2 getrennte TX?
Ja ,sonst würde es auch mit der Diodenvariante klappen.

Mit dem 157  gehts auch, der ist nicht negiert.

MfG
