Hi! Kennt jmd ein (freeware) tool um Schaltpläne zu zeichnen mit winkeln ungleich 90° ? Konkret muss ich eine Stern und Dreieck Schaltung für ein Protokoll zeichnen. in eagle funktioniert rotate R30 nur im Board-Plan. Danke im Vorraus! mfg Jürgen
wieviele schaltpläne sollens denn sein? wenn die anzahl überschaubar ist (hausnummer <= 10) bietet sich evtl. auch inkscape & co an...
J. K. schrieb: > Kennt jmd ein (freeware) tool um Schaltpläne zu zeichnen mit winkeln > ungleich 90° ? Wie, was jetzt? Linien kannste doch in alle Richtungen malen! (also mit Eagle, meine ich)

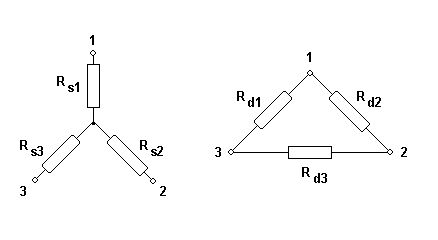

Ralf G. schrieb: > Wie, was jetzt? Linien kannste doch in alle Richtungen malen! > (also mit Eagle, meine ich) Jürgen meint wohl so etwas [Bild]
Angehängte Dateien:
-
(1,7 KB)
Wenn's nur um's Zeichnen geht, würde ich CorelDraw nehmen. Wenn es ein Schaltplan sein soll um später auch mal 'ne Platine daraus zu machen, müsste man sich den Widerstand in der Bibliothek in einem Winkel von 30° zeichnen und dann durch Spiegeln und Rotieren in die richtige Position bringen.
John Bauer schrieb: > Ralf G. schrieb: >> Wie, was jetzt? Linien kannste doch in alle Richtungen malen! >> (also mit Eagle, meine ich) > > Jürgen meint wohl so etwas [Bild] genau. Ja, ich werd wohl auf Inkscape oder so ausweichen, wenn ihr auch nichts kennt, es geht nur um um den Schaltplan. Danke! Mit freundlichen Grüßen Jürgen
Gast
#2425636
Mit Target kannst du den Winkel frei einstellen... Knut
Ralf G. schrieb: > Wenn's nur um's Zeichnen geht, würde ich CorelDraw nehmen. für so kleine Dinge: Inkscape, wie mein Vorredner schon sagte.
Danke! hab jetzt Target verwendet.
