Guten Morgen, ich hab vor einen RS485 an einem STM32F207 zu realisieren um später über einen Software Profibus Stack aus meinem Gerät ein Profibus DP-Slave zu machen. Hat jemand bereits Erfahrungen gemacht oder einen Tipp wie ich das am sichersten hinbekomme? Für die Schnittstelle ist ein Optokoppler nötig (laut Profibus Spezifikation). -> ist kein Problem. MfG Harald

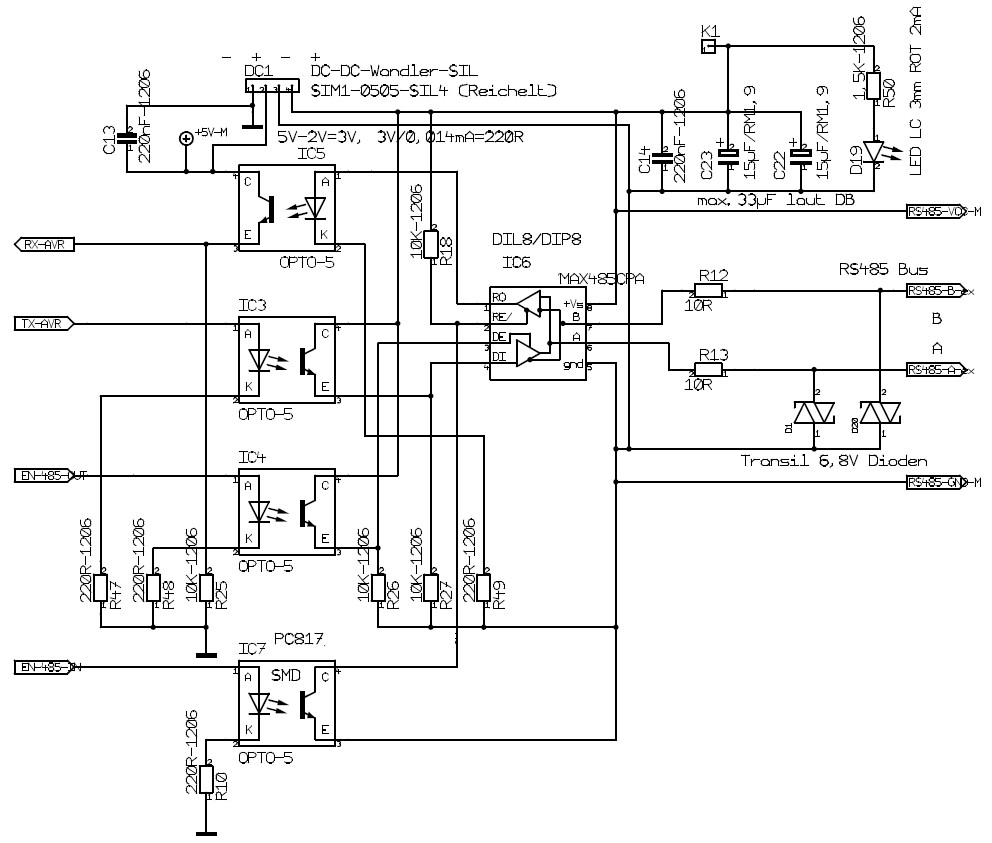

Hallo, für die Hardware hätte ich folgenden Vorschlag (siehe Anhang). Viele Grüße und einen schönen 1. Advent
Angehängte Dateien:
-
(130 KB)
Anstatt den Optokoppler würde ich eher einen ADUM1201 oder einen mit 4 Kanälen verwenden. Ist auch nicht teurer und spart Strom.
Gast
#2434836
vielen dank und euch auch einen schönen ersten Advent!
Markus Müller schrieb: > Anstatt den Optokoppler würde ich eher einen ADUM1201 oder einen mit 4 > Kanälen verwenden. Ist auch nicht teurer und spart Strom. Oder direkt ein integriertes Modul (isolierter DC/DC + Transceiver): http://www.linear.com/product/LTM2881 http://www.analog.com/en/interface/rs-485/products/index.html
Gast
#2434934
das ist noch besser, das schafft auch 20mbaud
