Schaltplan Erklärung (KSR4)

Patrick D. OP #2449564
Lesenswert?
• ▲
▼
Hallo,

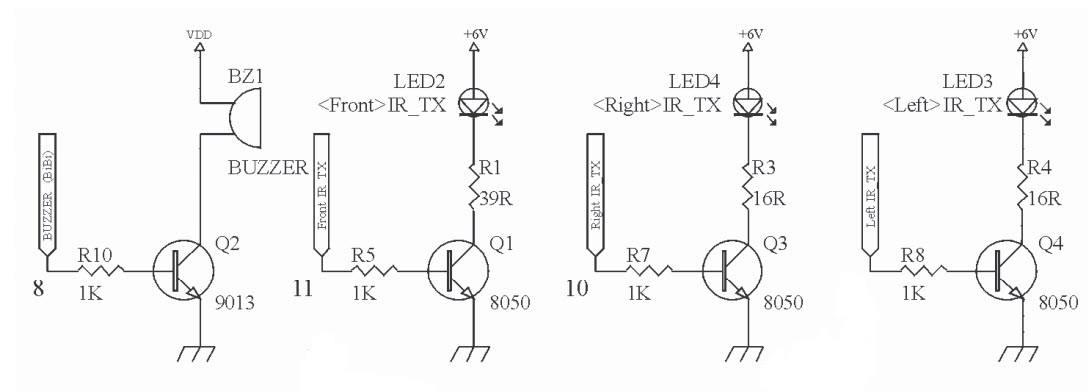

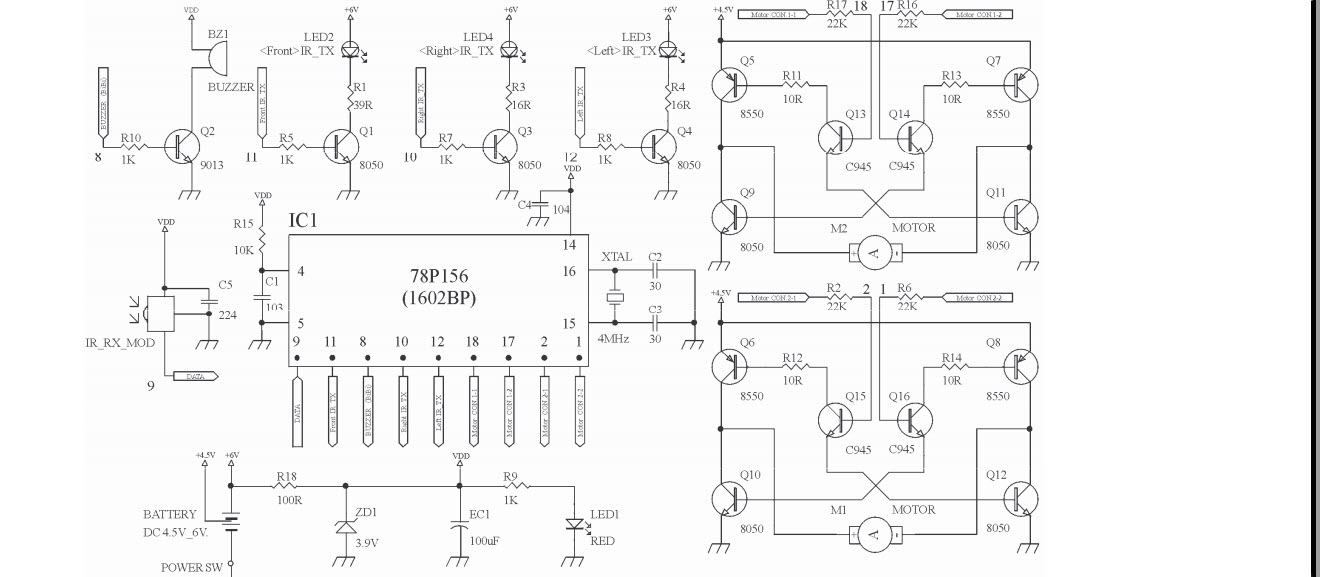

ich habe hier mal den Schaltplan des Roboters (KSR4) hochgeladen.Bild 1

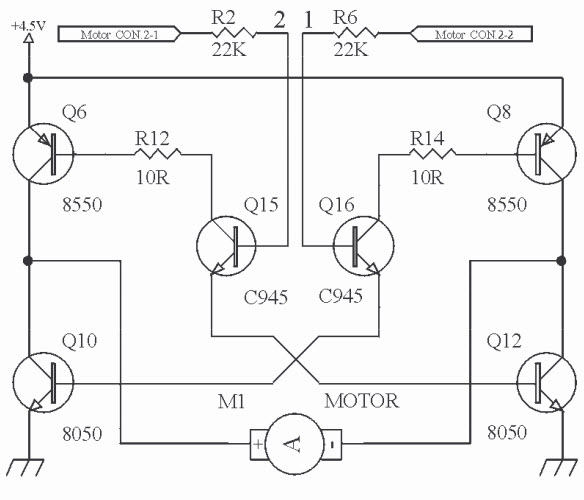

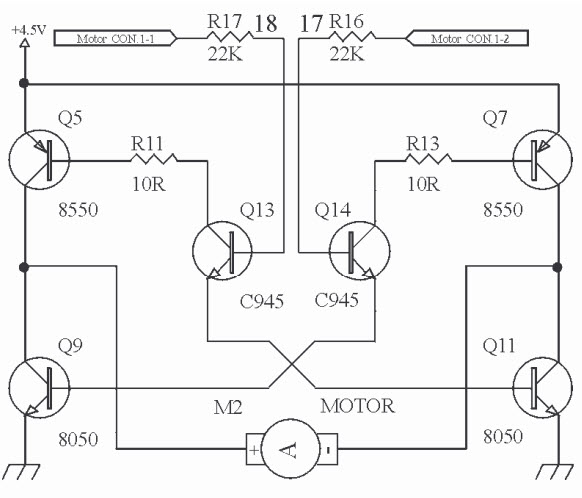

zeigt den gesamten Schaltplan und die Bilder 2-6 sind die einzelnen
Teilausschnitte (zum besseren Erkennen der einzelnen Bauteile). Ich
bräuchte eine kurze oder noch besser eine detaillierte Erklärung des
Schaltplans. Wäre super wenn es hier jemand gibt der sich mit solchen
Schaltungen auskennt und mir die einzelnen Teilabschnitte erklären
könnte.

MfG

Patrick
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Dennis Gast #2451727
Lesenswert?
• ▲
▼
Patrick D. schrieb:
> Ich
> bräuchte eine kurze oder noch besser eine detaillierte Erklärung des
> Schaltplans.

Aber gerne doch. Habe alles schon fertig ausgearbeitet und Abgabefertig.
Bräuchte nur noch die Bezeichnung des Fachs, damit ich es aufs Deckblatt
schreiben kann....

Jetzt aber im Ernst: Folgende Stichpunkte werden dir sicher helfen die
Aufgabe ganz alleine zu lösen:

- Widerstand
- LED
- Transistor
- H-Brücke

Wenn du das alles gelesen, verstanden und angewendet hast, dann darfst
du gerne erneut Fragen stellen :-)
Antwort Zitieren Bearbeiten Löschen Beitrag melden
