iphone 4 SMD

[Alex (Gast)]

Hallo,

ich versuche grade mein defektes Gerät mal näher zu analysieren...

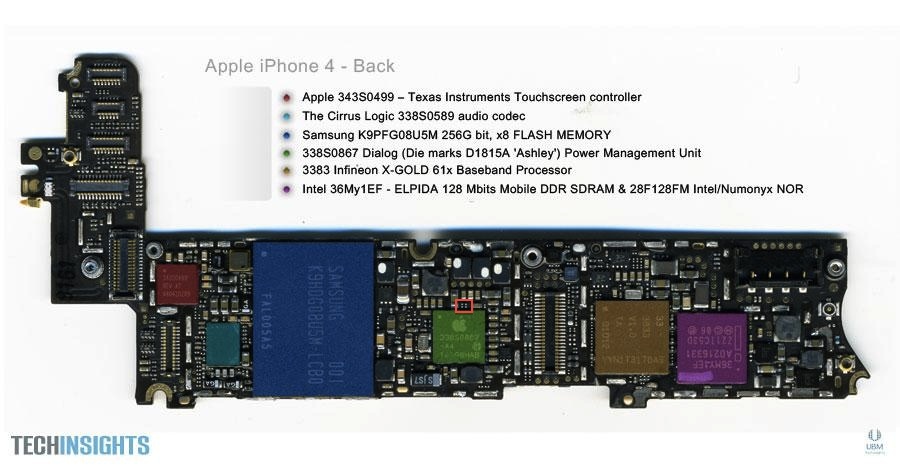

und wollte wissen was das für zwei Bauteile sind welche ich im Bild rot
markiert habe,
sind extrem winzig weiß jetzt nicht ob das ein Widerstand oder ein
FERRITE CHIP ist.

würde mich über Informationen freuen.
(es handelt sich hier um ein iPhone 4)

Gruß
alex

[Rolle Z. (rolle-z)]

Ein etwas grösseres Foto wäre gut damit man die besagten Bauteile besser
erkennt.

[Alexander S. (a0lex)]

Hey,

danke für die schnelle Antwort...
das ist die max Größe meiner Kamera =(
und wie man erkennen kann sind die wirklich extrem klein
einen Schaltplan hätte ich auch noch vom iPhone 4

[Werner (Gast)]

Leider immer noch zu klein... Wie du hast einen Schaltplan vom Iphone
4.. Poste den mal.

[Kevin K. (nemon)]

Ganz ehrlich: Respekt an den Designer dieser Platine. Was da an
Komponenten auf kleinstem Raum untergebracht sind, ist schon ziemlich
fett.

[Mark (Gast)]

Wie viele Lagen sind das eigentlich?

[Alexander S. (a0lex)]

Ich hoffe das eventuell jemand hier im Forum eine bessere Kamera hat als
ich und mir ein Bild zukommen lassen könnte von diesen zwei Bauteilen.

Problem ist das ich hier ein zweites Gerät habe wo der Linke weg ist,
möchte diesen jetzt nachbestellen und anbringen

Gruß
alex

[Sesk K. (zeborok)]

Mark schrieb:
> Wie viele Lagen sind das eigentlich?

Das könnten wohl schon gut 6-10 Lagen sein, oder nicht?

[Rufus Τ. F. (rufus)]

Den Schaltplan findet man recht leicht, aber der hilft nicht bei der
Bestimmung der Baueelemente, da bräuchte man einen Bestückungsplan. Für
ältere iPhones findet man die sogar.

[Christian B. (casandro)]

Das letzte mal als ich mich mit Apple näher beschäftigt habe, haben die
ihre Rechner zum Teil als Bausatz vertrieben und in jedem Falle
selbstverständlich den Schaltplan mitgeliefert. Die sollten also
mitgeliefert haben.

[JojoS (Gast)]

Wenn du einen Flachbettscanner hast dann lege die Platine mal dadrauf
für ein besseres Foto.

[Johannes G. (gutenberg)]

Christian Berger schrieb:
> Das letzte mal als ich mich mit Apple näher beschäftigt habe, haben die
> ihre Rechner zum Teil als Bausatz vertrieben und in jedem Falle
> selbstverständlich den Schaltplan mitgeliefert. Die sollten also
> mitgeliefert haben.

War das so etwa in den 70er Jahren? Das muss natürlich heute noch genau
gleich sein. ;)

[Peter D. (peda)]

Alexander Str schrieb:
> Problem ist das ich hier ein zweites Gerät habe wo der Linke weg ist,
> möchte diesen jetzt nachbestellen und anbringen

Und was soll das bringen?
Wenn er nicht bestückt wurde, wird das schon seinen Grund haben.

Sieht aus wie Bauform 0201, viel Spaß beim Löten.


Peter

[Alexander S. (a0lex)]

Hey Peter,

doch da war ein Bauteil, hab nur sehr unsauber gearbeitet und mit dem
Heißluft-Löt es weg gepustet =(((

[Peter D. (peda)]

Alexander Str schrieb:
> doch da war ein Bauteil, hab nur sehr unsauber gearbeitet

Nicht unsauber, sondern daß Du überhaupt dran gelötet hast, war der
Fehler.

Von so kleinen Sachen lasse ich die Finger.
SMD lassen wir immer extern bestücken, von Profis, die die
entsprechenden Maschinen haben. Die machen das aber auch nicht händisch,
sondern lesen das Pick&Place-File ein.


Peter

[Alexander S. (a0lex)]

könnten größere Schäden am Gerät entstehen wenn ich nicht den
vorgesehenen Widerstand dran löte sondern einen x - beliebigen  ???

[Michael (Gast)]

> könnten größere Schäden am Gerät entstehen wenn ich nicht den
> vorgesehenen Widerstand dran löte sondern einen x - beliebigen  ???

Die Frage kannst Du Dir ja selber beantworten ;-)

Nur mal angenommen, dieser zwei Widerstände würden an einem
Spannungsregler die Ausgangsspannung festlegen ... Na, dämmert es?

Es gibt 100 Möglichkeiten, weshalb ein Widerstand mit einem falschen
Wert eine Schaltung komplett zerstören kann ...

[Alexander S. (a0lex)]

was wären die anderen 99 ?

nein war ein Witz, hab es verstanden vielen Dank für deine Antwort :-)
