Nicht leitende Fläche erzeugen

abcde Gast #2475833
Hallo

ich würde in Eagle gerne eine Fläche erzeugen wo keine Leiterbahnen
durchgehen und wo kein leitendes Material ist.

Das Ziel ist in diesem Bereich Kurzschlüsse zu vermeiden.

Genügt es in diesem Bereich ein RECT zu setzen oder brauche ich da noch
irgendwelche Einstellungen

MfG
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
iaoffline Gast #2476198
abcde schrieb:
> Wollte noch fragen ob man das Layout so lassen kann oder ob es noch
> Tipps gibt was man besser machen könnte.

Stecker ziemlich dicht am Rand, Montagebohrungen fehlen, alle
Leiterbahnen gleiche Stärke (würde Spannung ein wenig andicken) keine
Steckerbezeichnungen, keine Pin 1 Positionen usw.

Info wozu das ganze ist und wie es gefertigt werden soll wäre auch
sinnvoll
Antwort Zitieren Bearbeiten Löschen Melden Danke
abcde Gast #2477110
Es ist eine Zusatzschaltung für das Arduino Uno.

Spielt das denn so eine große Rolle wozu das ist. Kann man nicht einfach
sagen es ist in Ordnung oder es ist nicht in Ordnung.

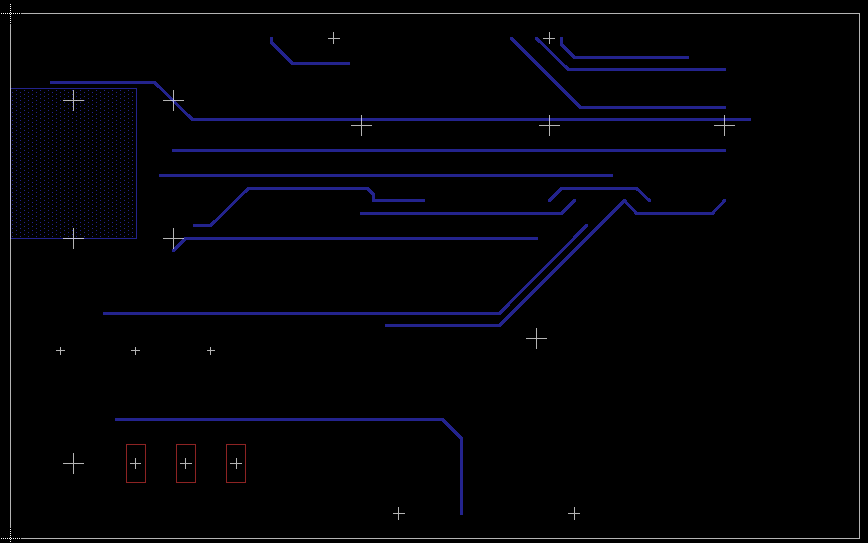

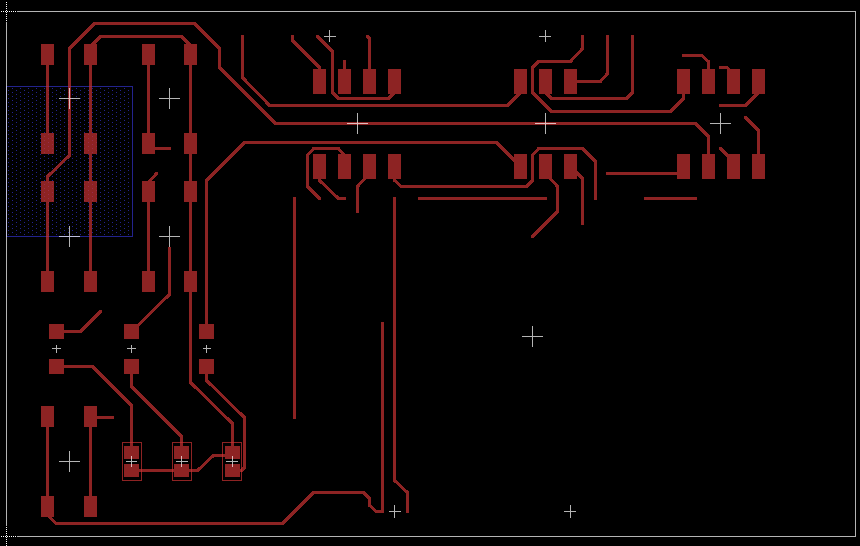

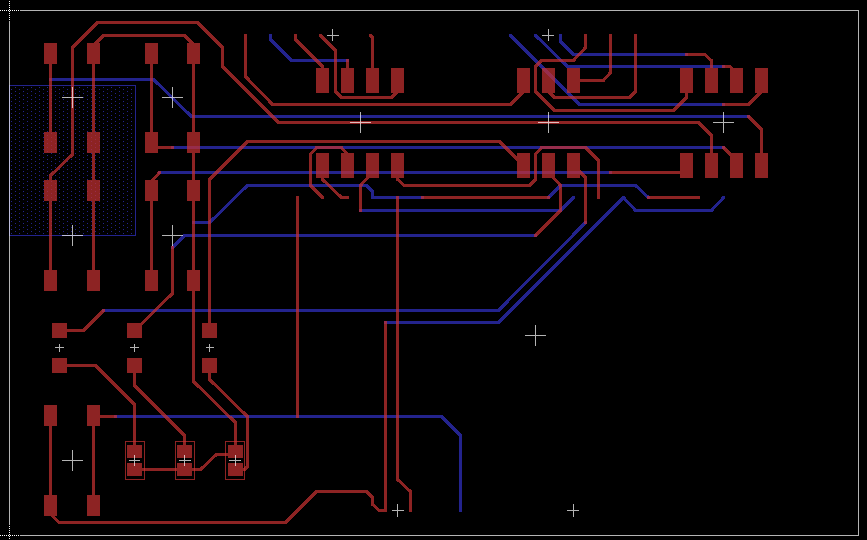

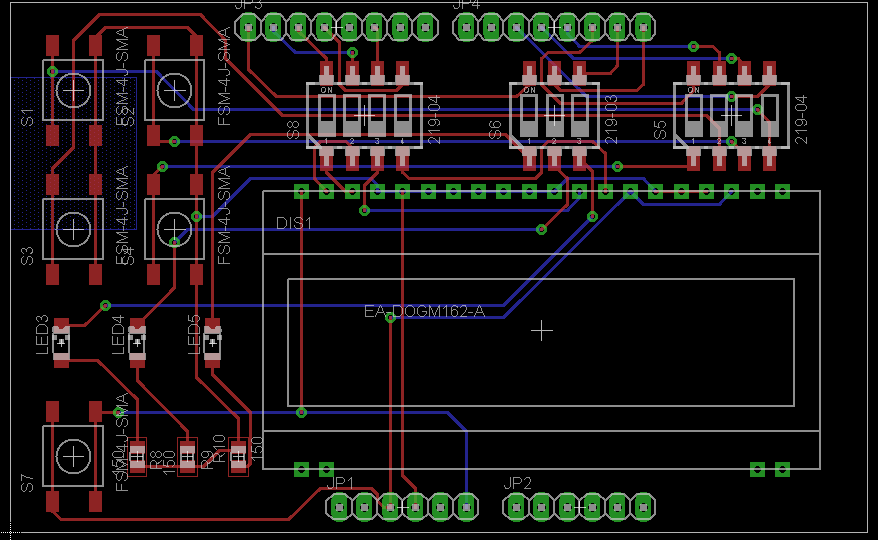

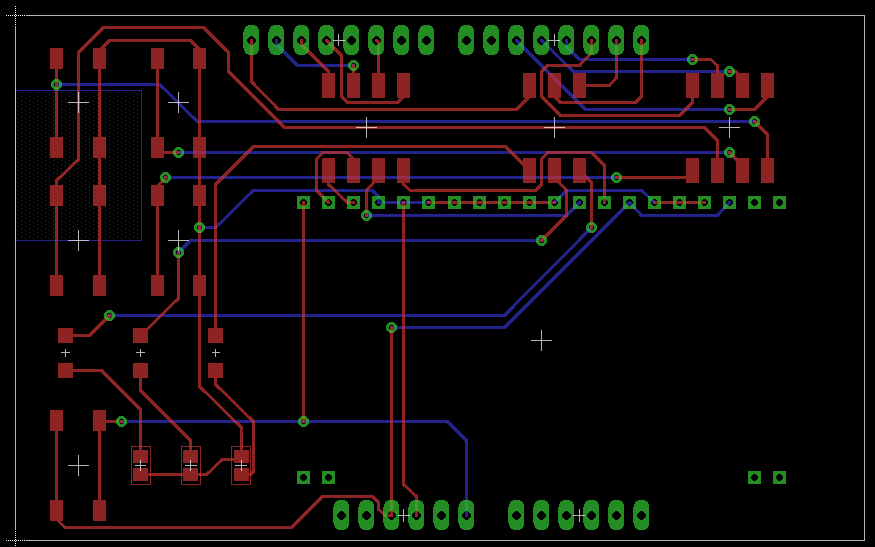

Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
P. M. #2480785
abcde schrieb:
> Spielt das denn so eine große Rolle wozu das ist. Kann man nicht einfach
> sagen es ist in Ordnung oder es ist nicht in Ordnung.

Es spielt nicht nur eine grosse Rolle, es ist sogar entscheidend! Die
Anforderungen an das Layout ergeben sich mindestens zur Hälfte aus der
Funktion: Frequenzen, Spannungen, Ströme, Rauschempfindlichkeit. (Die
andere Hälfte ist dann Fertigungstechnik, mechanische Anforderungen,
Bauform usw.)
Antwort Zitieren Bearbeiten Löschen Melden Danke
lcd-ler Gast #2483241
@P.M.

Wozu die Schaltung ist habe ich beschrieben und auch die Schaltung die
sich dahinter verbirgt habe ich hinzugefügt.

Fehlt noch ein wichtiger Hinweis??

MfG
Antwort Zitieren Bearbeiten Löschen Melden Danke
