Hallo, ich würde gerne einen idealen Operationsverstärker in LTSpice erstellen, also ein Modell. Ich habe leider noch nie ein Modell eines Bauelementes erstellt und kenne mich bei der Syntax null aus. Wie macht man das? Danke im Voraus Gruß PS: Die vorhandenen Modelle eignen sich nicht, da ich den Operationsverstärker auf einen beliegigen Punkt in der äußeren Beschaltung referenzieren möchte und somit ein zusätzlicher Referenzpin am OPV nötig ist.
Hallo Marion,

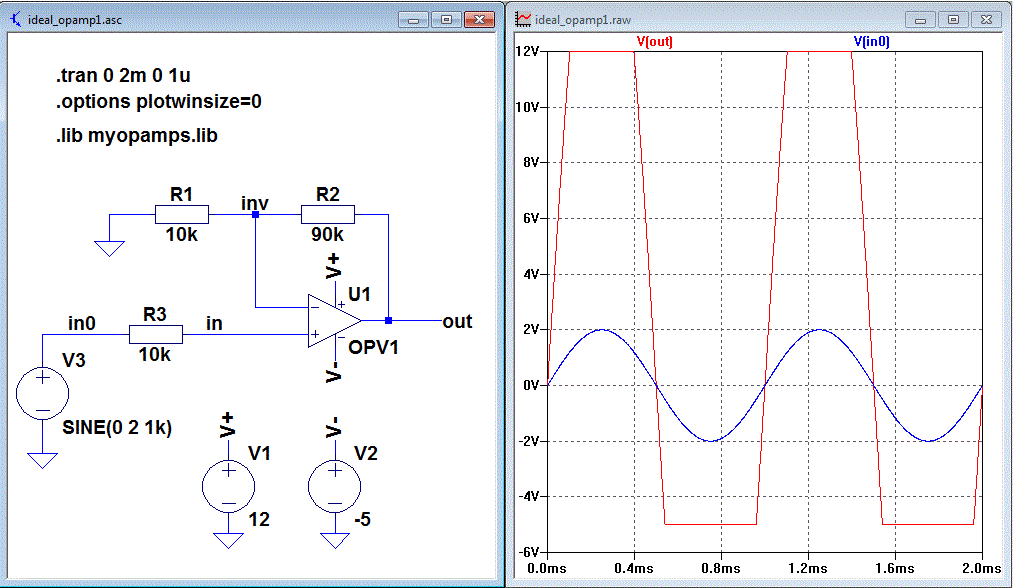

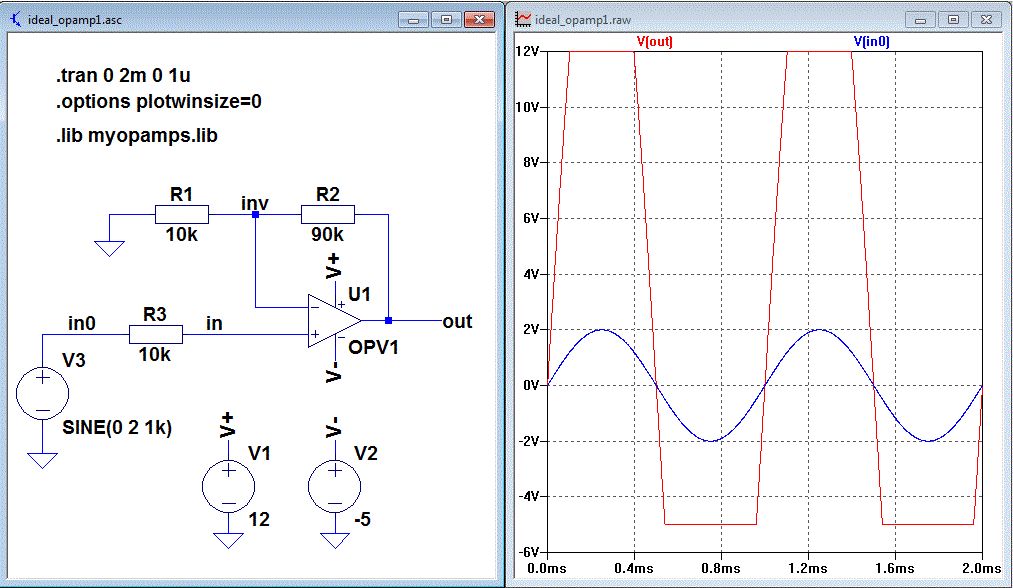

Hier ist dein "idealer" Opamp. Im Anhang sind alel benötigten Dateien.
Ich habe das Symbol "opamp2" von LTspice verwendet.
* Ideal Opamp
* in+ in- V+ V- out
.subckt OPV1 1 2 3 4 5
.param gain=100k
.param Rout=100
E1 6 0 4 5 0.5 ; mid of supply
B1 50 0 V=limit(V(3),V(1,2)*{gain}+V(6),V(4))
Rout 50 5 {Rout}
.ends
Ich würde an deiner Stelle aber den UniverslOpamp2 von LTspice nehmen.
Der hat schon alles eingebaut was du suchst und noch viel mehr.
Angehängte Dateien:
-
(45 KB)
Hallo Marion, anbei zwei gute Quellen für Tutorials zu LTSpice. In beiden wirst Du etwas finden. http://www.fh-kl.de/~robert.hingsamer/download_labor/baus2/LTspiceIV(Mai2010).pdf http://elektronikschule.de/~krausg/ Gruss Klaus.
Vielen Dank für die Hilfe!
@Helmut: Du referenzierst doch deinen OPV auf Masse ('0'), oder? Ich
suche eine Möglichkeit den OPV auf einen beliebigen Punkt in der äußeren
Beschaltung zu referenzieren. Ich wollte auch eigentlich nicht wirklich
schon die fertige Lösung, sondern nur Hilfe bei dem Aufbau der
ABM-Sprache. Aber Danke trotzdem. Durch den Code, habe ich mir noch ein
bißchen mehr Syntax aneignen können, die mir geholfen hat, das Problem
zu lösen.
@Klaus: Vielen Dank für die Tutorials. Den einen hatte ich auch schon
gefunden und er hat mir wirklich sehr weitergeholfen!
Marion B. schrieb: > Vielen Dank für die Hilfe! > @Helmut: Du referenzierst doch deinen OPV auf Masse ('0'), oder? Nein! > Ich > suche eine Möglichkeit den OPV auf einen beliebigen Punkt in der äußeren > Beschaltung zu referenzieren. Das ist aber nicht üblich, weil der reale Opamp überhaupt keinen Bezugspunkt kennt. Der kennt nur V+ und V- für die Versorgung. > Ich wollte auch eigentlich nicht wirklich > schon die fertige Lösung, sondern nur Hilfe bei dem Aufbau der > ABM-Sprache. Ich wollte mir Fragen wie "Dein Symbol funktioniert nicht?" ersparen. > Aber Danke trotzdem. > Durch den Code, habe ich mir noch ein > bißchen mehr Syntax aneignen können, die mir geholfen hat, das Problem > zu lösen. Die Syntax muss man lernen, wenn man Modelle machen will. Gruß Helmut
Das ist ja mein Problem. Ich würde sie gerne lernen, nur leider finde ich keine Bücher dazu... Zumindest keine, die kostenlos in unserer Bib zur Verfügung stehen.
Mit Google kommt man schon ziemlich weit. Google: spice syntax http://www.seas.upenn.edu/~jan/spice/spice.overview.html Zusätzlch muss man sich natürlich mit Schaltungstechnik auskennen, denn letztendlich geht es immer um elektronische (Ersatz-)Schaltungen.
