Bauteilebestimmung

Fabian G. Gast 14.01.2012 13:00 #2500965

Lesenswert?

•

Hi,
ich habe hier zwei Bauteile ausgebaut.

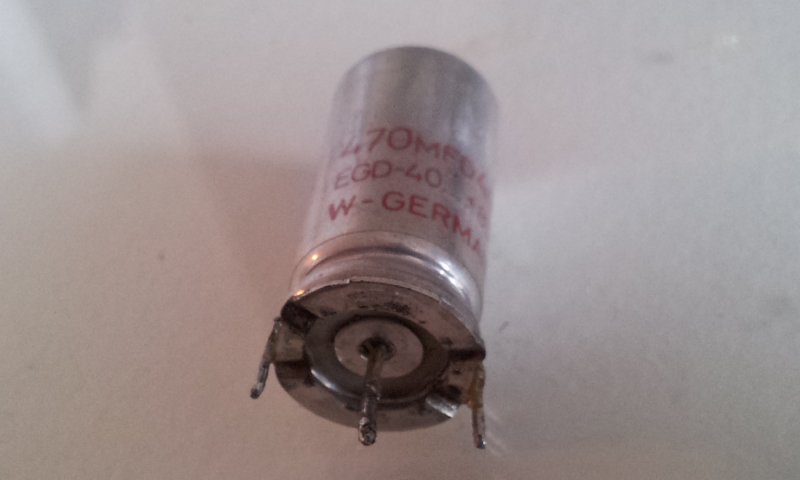

Beim linken Bild vermute ich mal, dass es sich vielleicht um irgendeinen
Kondensator mit 470uF handelt. Welche Bauform ist das und wo ist der
Pluspol?
Drauf steht:
470MFD 40V-
EGD-40..+85'C
W-GERMANY

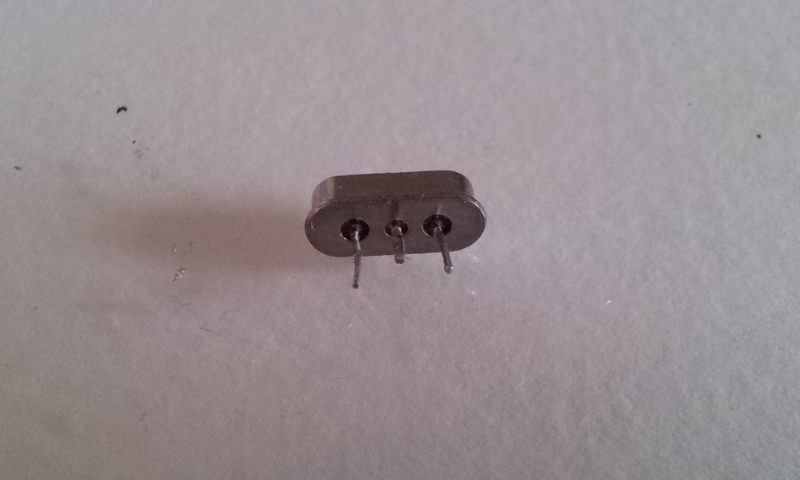

Beim rechten Bild bin ich mir ebenfalls unsicher. Ist das nun ein Quarz
oder ein Quarzoszillator, oder was anderes?
Auf dem Teil steht:
Y41
JYEG 0751

Ich wäre Euch sehr dankbar, wenn Ihr mir helfen könnt.
Gruß
Fabian G.

Angehängte Dateien:

2012-01-14_12.49_1_.45 (147 KB)
2012-01-14_12.50_1_.27 (152 KB)

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Fabian G. Gast 14.01.2012 13:05 #2500971

Lesenswert?

•

▲
▼

Sorry, dass das mit den Bildern nicht gefunzt hat.
Zweiter Versuch :)

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Andreas M. (elektronenbremser) 14.01.2012 13:05 #2500972

Lesenswert?

•

▲
▼

Bilder nicht anschaubar!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Andreas M. (elektronenbremser) 14.01.2012 13:06 #2500974

Lesenswert?

•

▲
▼

Kondensator aussen minus, innen plus

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 14.01.2012 13:12 #2500979

Lesenswert?

•

▲
▼

Fabian G. schrieb:
> Beim rechten Bild bin ich mir ebenfalls unsicher. Ist das nun ein Quarz
> oder ein Quarzoszillator, oder was anderes?
> Auf dem Teil steht:
> Y41
> JYEG 0751

http://www.jingyuan.com/UploadDrivers/2011330112240918.pdf

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Winfried J. (winne) (Firma: Nisch-Aufzüge) 14.01.2012 13:13 #2500982

Lesenswert?

•

▲
▼

Rechts, das könnte auch ein Quartzfilter sein (isolite mittelanzapfung)
Das Y deutet das zumindest darauf hin, das hier ein vierpol mit
Commonanschluss vorliegt.

Test mit Wobbler und Oszilloskop.

Man sollte vor dem Schlachten studieren, da erschliest sich dem geübten
Auge mehr aus dem Zusammenhang

;-)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

hinz Gast 14.01.2012 13:18 #2500987

Lesenswert?

•

▲
▼

Winfried J. schrieb:
> rechts könnte auch ein quartzfilter sein

Nein, sowas stellt Jingyuan Electronics nicht her.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
