Hallo zusammen! Ich bin vor ein paar Tagen auf die sog. "DycoLED" von "UBLeds" gestoßen. Dabei handelt es sich um RGB LEDs mit integriertem Controller im PLCC8 Gehäuse. Das heisst man hat eine kompakte kleine RGB LED, die ohne externe Komponenten auskommt und sich seriell mit zwei Leitungen ansteuern lässt. Leider gibt es in Deutschland nur einen Distributor (kirronlightcomponents.com) und sonst sieht es sehr schlecht mit Bezugsmöglichkeiten aus. Eine kurze Anfrage per Email ergab einen Stückpreis von 1,2€ (netto) bis 99 Stück, ab 100 Stk. 0,99€ (netto). Eine Bestellung dürfte sich preislich so ab 1000 Stk. lohnen (schätzungsweise). Aus diesem Grund wollte ich mal vorsichtig abklopfen ob sich ein paar Leute an einer Sammelbestellung beteiligen würden. Wenn man eine genaue Zahl hat, würde ich eine neue Preisanfrage starten. Aber erstmal ein paar Daten: - Leistungsaufnahme: 300mW - Spannung: Typ. 5V / Max. 9V - Strom: 60mA - Taktung: Bis 20Mhz - Ansteuerung: SPI ähnlich; eine Taktleitung, eine Datenleitung - Pins: 1 DataIN, 2 ClockIN, 3 Vss, 4 DataOUT, 5 ClockOUT, 6 Vdd, 7 GroundPlane (optional nutzbar) Ein paar Beispielvideos: - http://www.youtube.com/watch?v=TZ2fZ3Y4S2g - http://www.youtube.com/watch?v=Y9IR2NsKdi0 - http://www.youtube.com/watch?v=PU1tiDCpbzU Hersteller: http://ubleds-en.smartweb.tw/index.php?module=faq&mn=1&f=content&tid=7752 Distributor: http://www.kirronlightcomponents.com/produkte/dyco-led1/ Datasheet: http://www.kirronlightcomponents.com/index.php/download_file/view/63/83/ Ich denke das dürfte eine schöne und einfache Möglichkeit sein, viele (oder einzelne) RGB LEDs in sein Projekt zu integrieren. Etwas teuer, aber dafür scheinbar sehr simpel. Lohnt sich wie gesagt natürlich nur wenn genug Leute bzw. eine ordentliche Menge zusammenkommt um den Preis entsprechend zu drücken. Vorgehensweise wäre folgendermaßen: Jeder der Interesse hat, meldet sich hier mit der Stückzahl die ihm vorschwebt, wenn genug zusammengekommen ist stelle ich die neue Preisanfrage und dann kann entschieden werden ob der Preis akzeptabel für jeden ist, ob jemand noch abspringen möchte oder sich neue Interessenten finden. Und dann könnte bestellt werden. :) Gruß, Chris
:
Verschoben durch User
Ich hab's vor nem Jahr geschafft auf dem Kirron-Stand der embeddedworld eine LED abzustauben. Das Teilchen leuchtete nur blau, egal wie ich's angesteuert hab, Dateneingang mit dem Oszi gemessen, am Ausgang für die nächste LED kam nüscht raus. Beim Löten fiel mir auf, dass das Plastikgehäuse fast sofort angefangen hatte weich zu werden, ich vermutete damals dass Handlöten für die Teilchen zu großer Stress ist. Und nein ich löte nicht mit 500°C über eine Minute :) Ich wäre also vorsichtig mit diesen Komponenten. Es kann freilich auch sein, dass ich aus der Samplekiste die einzige erwischt hab, die nicht tut. Allerdings wäre ich einem neuen Versuch gegenüber auch nicht abgeneigt, vielleicht waren das damals auch EngineeringSamples und es hat sich mittlerweile verbessert. Also zumindest erstmal in Kleinstückzahlen würd ich den Versuch wagen, falls sich hier noch Interessenten finden. Ralf
Ah, gut zu wissen. Danke für die Info. Also, rein nach Datenblatt, müssten 260 Grad bei maximal 5 Sekunden möglich sein. Das klingt eigentlich recht realistisch. Vielleicht kennt ja jemand auch eine bezahlbare Alternative zu den Dycos. Hab aber leider nicht viel gefunden. Wenn man bedenkt das z.B. die BlinkM LEDs deutlich größer sind (wegen der Platine) und auch erst ab 11€ zu haben sind. Wenn sich nicht genug Leute finden werde ich mir erstmal einen kleinen Batch bestellen. Mindestbestellwert ist ja "nur" 50€. :)
> Vielleicht kennt ja jemand auch eine bezahlbare Alternative zu den Dycos. Naja, platz- und verdrahtungsmäßig sicherlich keine Alternative, aber preislich pro LED gesehen sehr attraktiv ist der WS2803, der wartet bei mir daheim grad drauf am Wochenende mal erprobt zu werden, wenn ich dazukomme :) Ralf
Hab mir vor ein paar Tagen auch eine ganze Reihe WS2801 bestellt, die liegen auch noch fröhlich in der Ecke, bzw. Platine ist gelötet und alles aber die Software fehlt noch. Wünsch dir da mehr Enthusiasmus als mir. :) Allerdings ist dort der Aufwand natürlich auch nicht vergleichbar. Man muss wieder mit den passenden Kondensatoren, Widerständen und ggf. Transistoren hantieren (wenn man etwas mehr dranhängen will). Ich will jetzt nicht sagen das ich faul bin ..... aber ich bin nunmal ein fauler Hund. ;) Ab und an bleiben da sogar mal die Widerstände auf der Strecke wenn es z.B. darum geht mit einem Microcontroller einfach nur ein bissi zu blinken.
> Wünsch dir da mehr Enthusiasmus als mir. :) > ..... aber ich bin nunmal ein fauler Hund. ;) Mein Problem ist nicht direkt die Faulheit, sondern eher dass ich entweder kurz vor Projektende die Lust verliere (weil ich ja dann weiss was ich wissen wollte) oder dass ein NOCH INTERESSANTERES Projekt auf den Tisch kam ;) > Allerdings ist dort der Aufwand natürlich auch nicht vergleichbar. Aus dem Grund fand ich die Dycos ja so prickelnd, aber mit nur einem Muster von dem du nicht weisst ob's bereits defekt war oder durch's Löten kaputt ging oder sonstwas verlierst du ganz schnell wieder die Lust dran :/ Dann ist mir der zusätzliche Aufwand für etwas von dem ich sicher weiss dass es funktioniert lieber. > Ab und an bleiben da sogar mal die Widerstände auf der Strecke wenn es > z.B. darum geht mit einem Microcontroller einfach nur ein bissi zu blinken. Ne, wenigstens der Vorwiderstand ist bei mir drin :) Also, wie gesagt, wenn du ein paar Dycos bestellst sag Bescheid. Ralf
Hi, Wow, das sieht aber Geil aus. Ich habe bei der Firma mal die Preise für das Demo-Kit und den einzelnen Controller angefragt, leider bis jetzt noch keine Antwort erhalten. Wenn ich die Preise erhalte, melde ich sie hier. Kann es sein, das die nur an Firmen liefern? Also unter Umständen, wär ich bei der Sammelbestellung auch so mit 100 Stk. dabei. Gruss
Ich hätte auch interesse an ca 20 Stück!
Hi, habe grad mal für ein Projekt von mir die aktuellen Preise ausgerechnet. In der "diskreten" Aufbauform mit ein paar TLC5940 und passenden RGB-LEDs komme ich bei 144 LEDs auf stolze 335 Euro (Digikey). Bei 0,99 Euro ab 100 Stück von den DycoLEDs komme ich bei der gleichen Stückzahl auf knapp 143 Euro. Das macht doch schon einen gewaltigen Unterschied. dazu sind die Dyco-LEDs noch einen Tick heller als die LEDs bei Digikey, die ich bei den Anforderungen für das Projekt finden konnte. Sollte die Sammelbestellung demnächst rausgehen, wäre ich dementsprechend mit mindestens 150 Stück dabei (eventuell auch mit mehr für einen kleinen Vorrat ;) )
Hallo! Was ich gerade gesehen hab bietet die LED nur 5 bit Graustufe pro Farbe. Ist also nicht ganz so Variantenreich wie eine Schaltung mit dem WS2801. der jeweils 8 bit hat. Wenn der Preis passt (~1€) würd ich allerdings auch 50 nehmen.
Schön schön, das kommt ja langsam in Wallung hier. ;) Bisher haben wir dann 340 Stk. Ich würde dann die Stückzahl entsprechend "auffüllen" das wir eine vernünftige Zahl haben. Aber wie gesagt, ich denke ab 1000 dürfte die neue Preisanfrage am sinnvollsten sein. Schassa schrieb: > Kann es sein, das die nur an Firmen liefern? Ja leider. Hab extra nachgefragt wie es mit kleinen Mengen für Privatkunden aussieht. "Leider muss ich Ihnen mitteilen das wir nicht an Privatpersonen verkaufen. Wir sind der Distributor für den deutschsprachigen Raum und vertreiben nur B2B. Vielleicht haben sie Kontakt zu einer Firma die Ihnen die LEDs mitbestellen können." Das ist aber kein Problem, kann über eine Firma bestellen. :) Nochmal zum Ablauf: Sobald wir die Preise haben, würdet ihr mir entsprechend nach eurer Stückzahl den Betrag überweisen (vorher bekommt ihr natürlich meine kompletten Kontaktdaten), + 0,55€ bzw. 0,90€ (je nach Stückzahl) für den Versand per Brief. Verpackungsmaterial geht auf mich. Dann hau ich die Bestellung raus, überweise das Geld und sobald die LEDs angekommen sind gehen sie auch direkt am gleichen oder spätestens folgenden Tag an euch raus. Natürlich inkl. Statusupdates. :)
Nach aktuellen berechnungen würd ich doch gerne auf 50 Stück aufstocken, wenn die Bestellung nächsten Monat statt findet.
Dann wären wir jetzt bei 370 + die LEDs für mich. Aber wie gesagt, ich denke ich fülle dann einfach auf (wenns nicht zuviel wird). Als "Deadline" gebe ich jetzt einfach mal den 01.03.12 an. Das sind noch zwei Wochen und Monatsanfang ist immer super, weil dann das Konto noch gefüllt ist. ;)
30 Stck. würde ich auch noch nehmen ;-)
Hi zusammen Hier noch ein paar News. Demokit DycoLED 179€ / St. Controller 58€ / St. Die Preise sind excl. MwSt Ob beim einzelnen Controller auch eine FB dabei ist, weiss ich noch nicht, aber Anfrage läuft... Gruss
ich stocke um 50 Stk. auf, also insgesamt 200 Stück! Damit sollte ich erstmal eine Weile auskommen :)
Ich nehme (vorerst) 50 Stück. Werden auch Breakout-Platinen für einzelne LEDs angeboten (wie auf dem Video)? evtl auch schon verlötet? OT: Ich verstehe noch nicht, woher die LED weiss, dass der aktuell eingespielte Wert an die LED-Treiber ausgegeben werden soll? Es gibt ja keine Latch-Leitung. Warum flackern die LEDs auf dem Video nicht? Wie macht das der WS2803? (sry, das brennt mir gerade richtig unter den Fingern)
wie schon per Mail mitgeteilt nehme ich erstmal 20 zum testen. Gruß
Hi, hätte es diese LEDs schon mit Start der Planungen für die WordClock gegeben, wären die 1000 LEDs kein Problem gewesen :-) Mir ist die Ansteuerung auch noch nicht ganz klar und was genau bedeutet in dem Zusammenhang 5Bit pro Farbe? 32 Abstufungen je Farbe und ca. 32.000 verschiedene Farben? Klingt nicht gerade nach sanftem faden... Und wie werden die einzelnen LEDs angesteuert, hat da jede eine eigene ID fest eingebrannt? Wenn jemand ein kleines Codebeispiel spendiert, wäre ich auch mit ein paar LEDs dabei. Gruß Martin
Wie Lichtstark sind die Dinger eigentlich? Ich überlege auch ein paar mitzubestellen.
Zwischenstand: Schassa (Gast) - 100 Stk. Hauke Radtki (lafkaschar) - 50 Stk. Dead Dealer (dead_d) - 200 Stk. Martin K. (skiko) - 50 Stk. dkeipp (Gast) - 20 Stk. Werner A. (homebrew) - 30 Stk. Knecht Lötrich (gonz) - 50 Stk. Tim E. (f4550tim) - 5 Stk. Chris G. (grumpy) - 100 Stk. Gesamt: 605 Stk. Na vielleicht knacken wir die 1000 ja doch. Knecht Lötrich schrieb: > Ich nehme (vorerst) 50 Stück. Werden auch Breakout-Platinen für einzelne > LEDs angeboten (wie auf dem Video)? evtl auch schon verlötet? > > OT: Ich verstehe noch nicht, woher die LED weiss, dass der aktuell > eingespielte Wert an die LED-Treiber ausgegeben werden soll? Es gibt ja > keine Latch-Leitung. Warum flackern die LEDs auf dem Video nicht? Wie > macht das der WS2803? (sry, das brennt mir gerade richtig unter den > Fingern) Breakoutboards müssten wir wahrscheinlich selbst basteln. Denke nicht das es sich preislich lohnt entsprechende Boards fertig zu beziehen. Wenn sich jemand findet der sich drum kümmern möchte für eine weitere Sammelbestellung bei einem entsprechenden PCB-Dealer würde ich mich auch anschließen. Bei den WS2801 und WS2803 schaltet die LED erst dann wenn für 500uS keine Daten gesendet werden. Das heisst du jagst deine 3 x 8Bit rein, wartest 500uS und die Farben werden übernommen. Das Datenblatt der Dycos gibt da leider nicht soviel Auskunft. Entweder es funktioniert ähnlich oder der integrierte Controller schaltet direkt wenn die Daten vollständig eingegangen sind (32Bit Startframe, 3 x 16Bit Farbdaten).
Martin N. schrieb: > [...] > Und wie werden die einzelnen LEDs angesteuert, hat da jede eine eigene > ID fest eingebrannt? > > Wenn jemand ein kleines Codebeispiel spendiert, wäre ich auch mit ein > paar LEDs dabei. > > Gruß > Martin Siehe Seite 7 und 8 im Datenblatt. Die Werte für alle LEDs werden aneinander gereiht und dann durch alle LEDs seriell geschoben. Im Datenblatt findet man 3 kleine Beispiele für verschiedene Beleuchtungsszenarien. Nicht ganz einfach zu verstehen am Anfang, aber im Grunde ist es nichts anderes wie bei SPI, nur nicht ganz so ;) BillX schrieb: > Wie Lichtstark sind die Dinger eigentlich? Ebenfalls Datenblatt, Seite 5: * Rot: 520 mcd * Grün: 1000 mcd * Blau: 300 mcd (Werte bei 5V)
breakout würde ich heut Abend erstellen und dann ende nächster Woche bei Jakob bestellen. Ich poste dann (heute) hier mein´layout, und wer möchte kann sich dranhängen.
Auf welchen Preis, inkl. MWSt würden die jetzt kommen bei 1000 Stück?
Martin K. schrieb: > Auf welchen Preis, inkl. MWSt würden die jetzt kommen bei 1000 Stück? Habe vor 10 Minuten die Anfrage rausgeschickt. Einmal für Stückzahlen ab 500 und einmal ab 1000. Bei meiner ursprünglichen Anfrage hatte ich innerhalb von 24 Stunden eine Antwort. Werde ich dann entsprechend morgen/übermorgen hier reinwerfen.

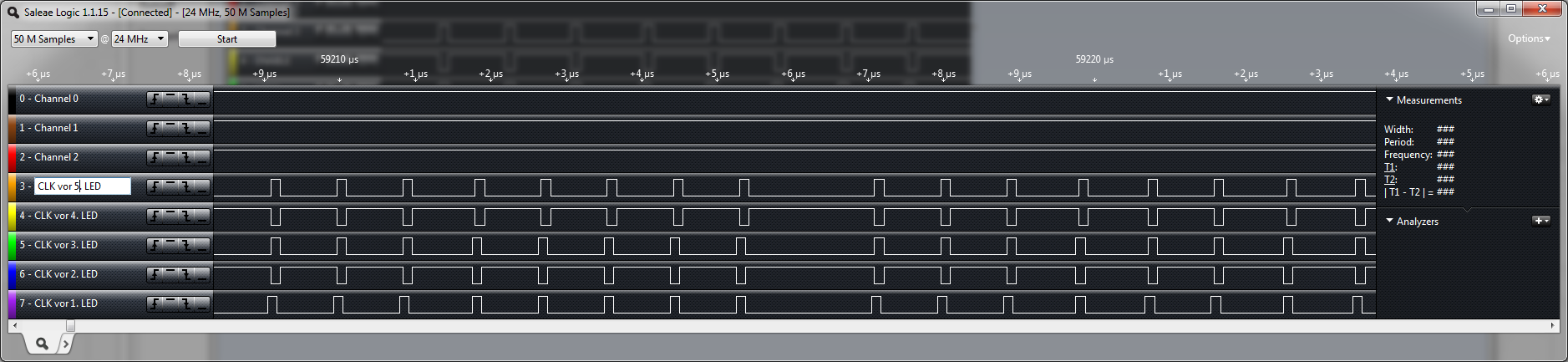

> > Bei den WS2801 und WS2803 schaltet die LED erst dann wenn für 500uS > keine Daten gesendet werden. Das heisst du jagst deine 3 x 8Bit rein, > wartest 500uS und die Farben werden übernommen. > Hui, das setzt ja eine gewisse Geschwindigkeit voraus. Danke für den Hinweis! Einen TLC5947 mit Daten (192bit) füllen dauert ca. 500us mit einem Mega8 @ 16MHz. > > Siehe Seite 7 und 8 im Datenblatt. Die Werte für alle LEDs werden > aneinander gereiht und dann durch alle LEDs seriell geschoben. Im > Datenblatt findet man 3 kleine Beispiele für verschiedene > Beleuchtungsszenarien. Nicht ganz einfach zu verstehen am Anfang, aber > im Grunde ist es nichts anderes wie bei SPI, nur nicht ganz so ;) > Eventuell latchen die MCUs erst, wenn das erste bit und alle Anderen wieder eine "0" ist. Aber probieren geht über studieren ;) > > Breakoutboards müssten wir wahrscheinlich selbst basteln. Denke nicht > das es sich preislich lohnt entsprechende Boards fertig zu beziehen. > Wenn sich jemand findet der sich drum kümmern möchte für eine weitere > Sammelbestellung bei einem entsprechenden PCB-Dealer würde ich mich auch > anschließen. > Vielleicht findet sich auch ein Abieter, der die LEDs auch gut auf die einzel-Breakoutboards gut verlötet, sodass die Wärmeleitung des unteren Pads gut funktioniert. Um es nochmal zu sagen, suche ein Breakoutboards für jeweils eine einzelne LED. Das Auflöten wär mir bei dem LED-Preis auch 1 Euro pro Board wert.

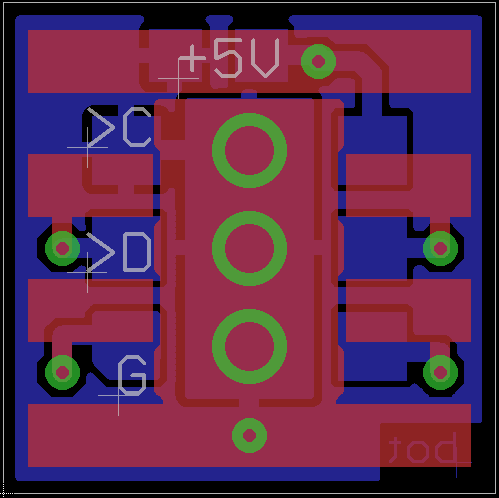

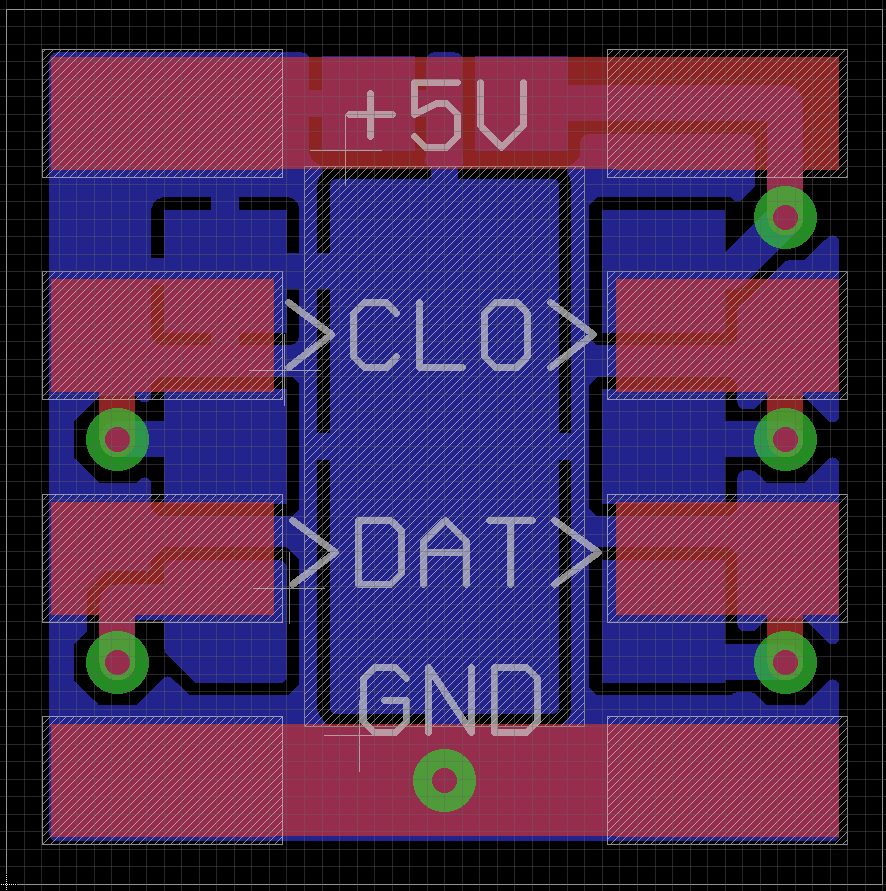

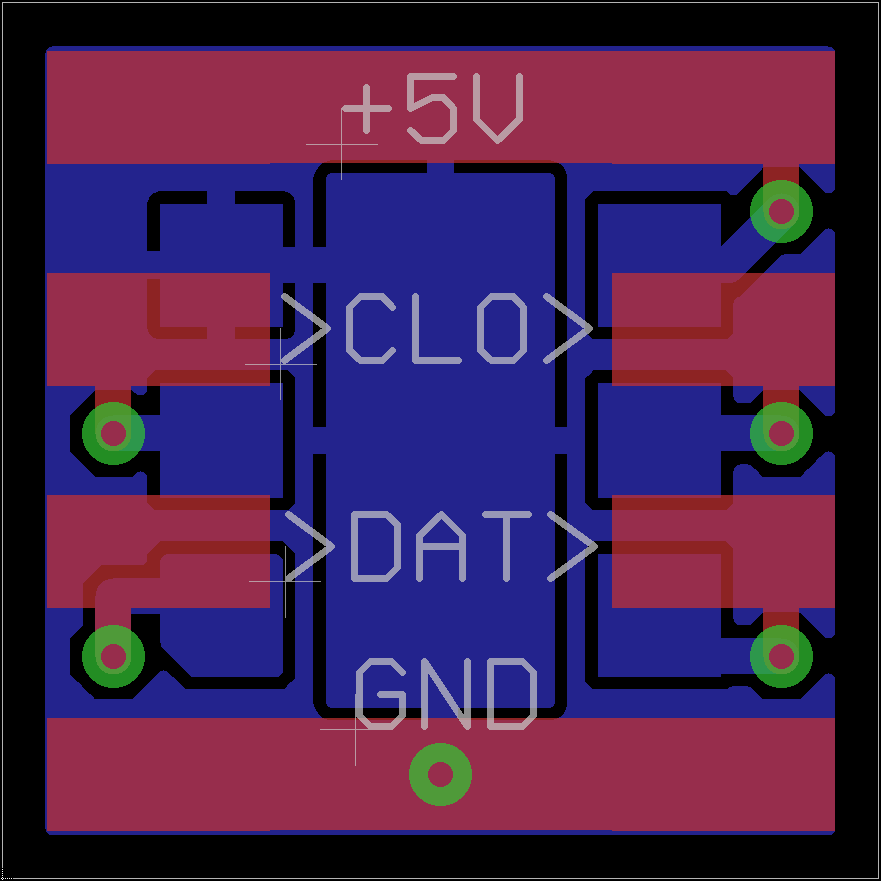

sodele, das angehängte Layout werde ich mir bei Jakob fertigen lassen. der Preis pro Platine wäre bei Ihm 0,64€. Falls sich hier genug Abnehmer finden, dann werde ich bei Fischer fertigen lassen, dann komme ich bei 100 stk. auf 0,49€ pro Platine (Lötstopp beidseitig, Bestückungsdruck oben, geritzt) falls mehr zusammenkommt wirds noch einiges günstiger. Wer von diesen Platinen haben möchte, sendet mir bitte eine PN. Gruß
Schaut gut aus, wäre mit 50 dabei. PN folgt.
Für mich auch 50 Stück davon.
Ich hätte gerne 15 Leds, und 15 PCB´s! Ich schreib wegen den PCBs auch gleich noch ne PN.
ach ja, die Platinen ordere ich natürlich erst dann wenn sicher ist das die LEDs bestellt werden! Lieferzeit von Fischer sind 10 AT. ich schau aber nochmal nach anderen Fertigern. Den genauen Preis kann ich aber erst mitteilen wenn alle Bestellungen bei mir eingegangen sind. Versandkosten werden sich auf 1,45€ belaufen. Chris G. schrieb: > Als "Deadline" gebe ich jetzt einfach mal den 01.03.12 an. Ist jetzt bei den Platinen auch so gesetzt. Ich werde alle Platinenbesteller am 27.02. nochmal anmailen. Verbindliche Platinenbestellungen bitte an dycoledplatine@betriebsdirektor.de Bitte Adresse und Anzahl nicht vergessen. Bezahlt wird nach der auslösung der Bestellung. Ich werde Rechnungen verteilen, allerdings ohne Mehrwertsteuer (Kleinunternehmer). Gruß
Gibt es schon eine Rückmeldung zur Anfrage bei Abnahme von 1000 LEDs? Wir sind bereits bei einem Stand von 605 Stück. Ich würde meine Bestellung von 50 auf 100 Stk.(oder mehr) aufstocken, um die 1000 Stück zu erreichen. Hinzu kommen noch die Breakoutplatinen, die evtl. auch erst bei 1000 Stk. einen weiteren Preisnachlass erfahren. Als Alternative zum Breakoutboard würde ich probieren alle LEDs (0,3W Verlustleistung) mit dem Heatpad auf einen Kupferleiter (z.B. aus einem 0,75mm² NYM Kabel) zu löten. Das führt die Wärme ab, die LEDs sind jedoch nicht gleichmäßig relativ zueinander ausgerichtet (in Achse und Winkel). Laut Datenblatt sollte das Heatpad mit GND/Vss verbunden werden können, das spart dann eine Leitung. So würde ich das Geld lieber in LEDs investieren statt in Breakoutboards. Entschuldige die Mühe fürs Layouten, dabei habe ich selbst Breakoutboards vorgeschlagen.

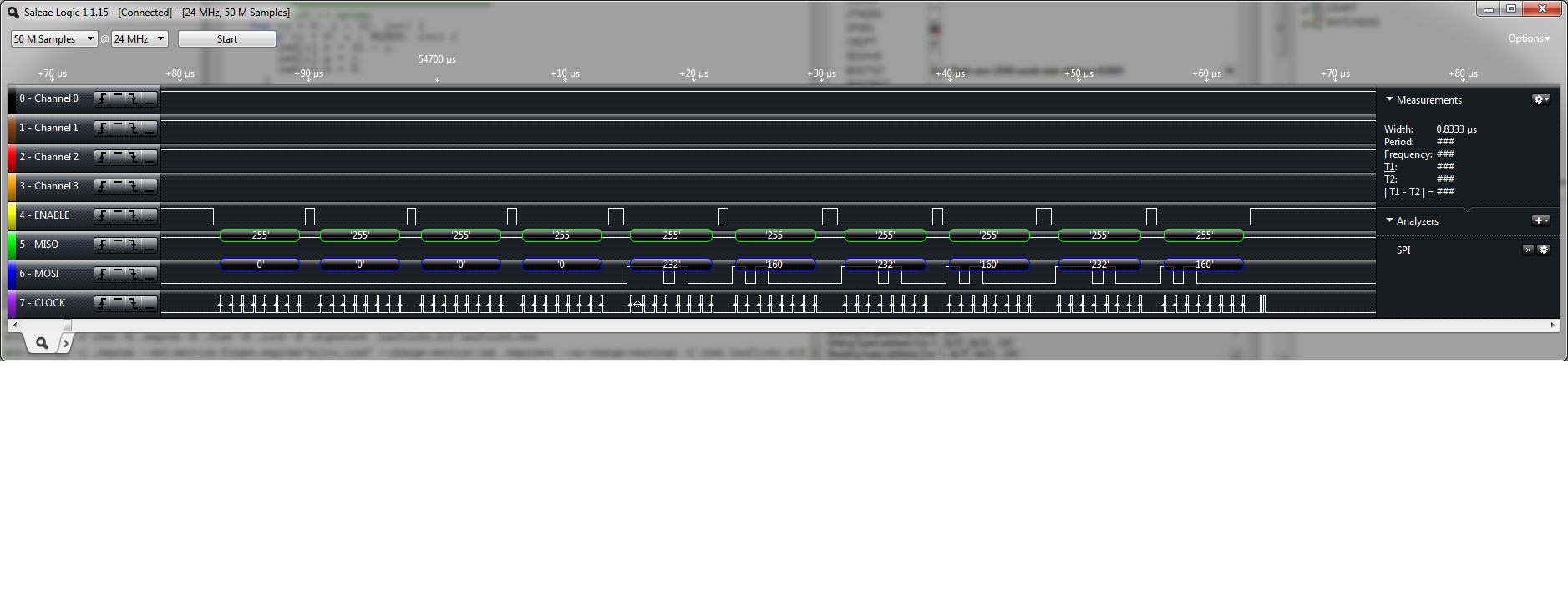

Moin Moin, hat schonmal jemand mit den LEDs gearbeitet und kann folgendes aus dem Arduino-Forum bestaetigen oder sagen das es nicht so ist? http://arduino.cc/forum/index.php?topic=81486.0 "Ok, after much back and forth with the manufacturer, I am going to put these guys on the back burner and keep them as a "special" item. For one, I don't like that the LED must be turned on when one applies power to the unit, but according to the manufacturer, this is how it's supposed to behave. Which makes me wonder, if they're used in a large panel, and you turn the thing on, there will be a rather large rush of current to turn all the LEDs on for the fraction of a second it takes before the uController kicks in and turns everything back off." Viele Gruesse, Micha
PCBCart veranschlagt ca 150$ für 1000 Platinen (als geritze Panels a 100 Stück) Bin jetzt von Platinengröße von ca 8-9mm Kantenlänge ausgegangen, ich weiß nicht welche Abmessungen das Layout oben hat, aber die LEDs sind ca 5x5mm
meine Platine hat 10x10mm Bei einer abnahme von 100 stk = 0,49€/stk. 200 stk = 0,27€/stk. 500 stk = 0,19€/stk. 1000 stk = 0,17€/stk. Das ist wie gesagt bei Fischer. Märchensteuer kommt aber noch dazu, das hatte ich vergessen zu erwähnen. Ich werde aber alle die mir schon eine Bestellung gesendet habe ende nächster Woche Informieren, da ich ja noch andere Fertiger abklappern will. Gruß
Knecht Lötrich schrieb: > Gibt es schon eine Rückmeldung zur Anfrage bei Abnahme von 1000 LEDs? Ich warte noch drauf. Kam bisher leider nichts an. Wie gesagt, sobald ich Infos habe werdet ihr alle informiert. :) Micha S. schrieb: > hat schonmal jemand mit den LEDs gearbeitet und kann folgendes aus dem > Arduino-Forum bestaetigen oder sagen das es nicht so ist? Im Grunde steht da ja nur, das die LEDs beim Einschalten erstmal auf Weiss, sprich volle Power, laufen. Eben bis das erste mal Daten gesendet wurden. Das ist nicht optimal, klar. Ebenso wie die 5-Bit Farben. Wir müssen uns einfach darüber im Klaren sein das es kein perfektes Produkt ist. Was aber meistens so ist. Was die Funktionalität angeht müssen wir Kompromisse eingehen. Dafür ist aber eben ein gutes Preis-/Leistungs-VERHÄLTNIS gegeben. Dead Dealer (dead_d) hatte auch angefragt bei mir wegen größeren Mengen. Denke nicht das sowas ein Problem darstellen würde. Ganz im Gegenteil. Umso besser dürfte der Preis werden. Schwierig wirds glaube ich erst, wenn wir den kompletten Lagerbestand aufkaufen. ;)
Knecht Lötrich schrieb: > Ich würde meine > Bestellung von 50 auf 100 Stk.(oder mehr) aufstocken, um die 1000 Stück > zu erreichen. Ich habe deine Bestellung jetzt auf 100 erhöht erstmal. Übersicht: Schassa (Gast) - 100 Stk. Hauke Radtki (lafkaschar) - 50 Stk. Dead Dealer (dead_d) - 200 Stk. Martin K. (skiko) - 50 Stk. dkeipp (Gast) - 20 Stk. Werner A. (homebrew) - 30 Stk. Knecht Lötrich (gonz) - 100 Stk. Tim E. (f4550tim) - 5 Stk. Martin P.(billx) - 15 Stk. Martin N. (martin_n) - 50 Stk. Michael (michael0307) - 20 Stk. Michael (looking) - 15 Stk. Chris G. (grumpy) - 100 Stk. Gesamt: 755 Stück [Edit] Achja, falls noch jemand Idee braucht für ein passendes Projekt mit den LEDs .... http://www.kickstarter.com/projects/charliex/blinky-ball Schaut bestimmt nochmal deutlich besser aus mit RGB, und die Idee ist jetzt schon top. :) [/Edit]
Ich hatte auch mal nachgefragt wegen den LED Preisen: 100St zu je 0,99€ / St 1000St zu je 0,625€ / St 10000St zu je 0,55€ / St -> Netto Warum bestellt ihr die Platinchen nicht in China?
So wie das aktuell aussieht sollten wir die 1000 ja schaffen ... die 10000 leider wohl ehr nicht ;)
Ich hätte auch gerne 50 Stück. Damit wären es 820 Stück =P Da ich mit den Helligkeitsangaben immer Probleme habe, was denkt ihr außer für "Displays", wozu kann man sie noch gut nutzen? Ambilight, POVs ... ... denkt ihr die Helligkeit reicht noch für Lichtleisten? Sprich an der Decke? zB.: http://www.youtube.com/watch?v=hxUqoGpyy34
Ich habe vor einen kleinen Würfel zu bauen, auf jede Seite eine LED sowie auf jede Ecke eine.... macht bei 6 Seiten und 8 Ecken 14 LEDs. Diesen Möchte ich dann in so eine Lampe einbauen: http://www.ikea.com/de/de/catalog/products/80096372/
Ich würde auch 50 LEDs und 50 Platinen nehmen. Könnte jemand nochmal alles zusammen fassen (Preis, Lieferdauer, bei wem was bestellen...)? Nachdem die hier eine andere Sammelbestellung mächtig schief gelaufen ist, was gibt es für sicherheiten?
Schassa (Gast) - 100 Stk. Hauke Radtki (lafkaschar) - 50 Stk. Dead Dealer (dead_d) - 200 Stk. - Paypal Martin K. (skiko) - 50 Stk. dkeipp (Gast) - 20 Stk. Werner A. (homebrew) - 30 Stk. Knecht Lötrich (gonz) - 100 Stk. Tim E. (f4550tim) - 5 Stk. Martin P.(billx) - 15 Stk. Martin N. (martin_n) - 50 Stk. Michael (michael0307) - 20 Stk. M. G. (looking) - 15 Stk. Chris G. (grumpy) - 150 Stk. Phil (Gast) - 50 Stk. Kast (Gast) - 50 Stk. Gesamt > 905 Stk. Fast geschafft! Hab meine Stückzahl auch nochmal erhöht. Kast schrieb: > (Preis, Lieferdauer, bei wem was bestellen...) Preis gibt es sobald ich die Infos habe, Lieferdauer ebenso. LEDs bei mir bestellen (hab dich schon in meine Liste aufgenommen), Platinen bei "Dennis Keipp (dkeipp)". Kast schrieb: > was gibt es für sicherheiten? Was möchtest du für Sicherheiten? Sobald alles durch ist, bekommt jeder der Besteller eine Nachricht von mir. Darin enthalten sind der Gesamtpreis (für die LEDs), mit Versandkosten, meine Adresse und Bankdaten. Wer denkt ich habe ihn beschissen darf mir vor meiner Haustür auflauern. ;) Ich würde ja PayPal anbieten. Wenn allerdings von heute auf morgen 600 Euro in relativ vielen einzelnen Beträgen bei mir ankommt, wird mir garantiert das Konto gesperrt. Das Geld ist eingefroren und ich habe keinen Zugriff mehr darauf um die Bestellung durchzuführen. Zum Bezahlen ist das alles in Ordnung, aber beim Empfangen hat man schon genug negative Berichte gehört. Von den zusätzlichen Gebühren mal abgesehen. Alternativvorschläge nehme ich natürlich gerne an.
Schassa (Gast) - 100 Stk. Hauke Radtki (lafkaschar) - 50 Stk. Dead Dealer (dead_d) - 200 Stk. - Paypal Martin K. (skiko) - 50 Stk. dkeipp (Gast) - 20 Stk. Werner A. (homebrew) - 30 Stk. Knecht Lötrich (gonz) - 100 Stk. Tim E. (f4550tim) - 5 Stk. Martin P.(billx) - 15 Stk. Martin N. (martin_n) - 50 Stk. Michael (michael0307) - 20 Stk. M. G. (looking) - 15 Stk. Chris G. (grumpy) - 150 Stk. Phil (Gast) - 50 Stk. Kast (Gast) - 50 Stk. Gesamt > 905 Stk. Fast geschafft! Hab meine Stückzahl auch nochmal erhöht. Kast schrieb: > (Preis, Lieferdauer, bei wem was bestellen...) Preis gibt es sobald ich die Infos habe, Lieferdauer ebenso. LEDs bei mir bestellen (hab dich schon in meine Liste aufgenommen), Platinen bei "Dennis Keipp (dkeipp)". Kast schrieb: > was gibt es für sicherheiten? Was möchtest du für Sicherheiten? Sobald alles durch ist, bekommt jeder der Besteller eine Nachricht von mir. Darin enthalten sind der Gesamtpreis (für die LEDs), mit Versandkosten, meine Adresse und Bankdaten. Wer denkt ich habe ihn beschissen darf mir vor meiner Haustür auflauern. ;) Ich würde ja PayPal anbieten. Wenn allerdings von heute auf morgen 600 Euro in relativ vielen einzelnen Beträgen bei mir ankommt, wird mir garantiert das Konto gesperrt. Das Geld ist eingefroren und ich habe keinen Zugriff mehr darauf um die Bestellung durchzuführen. Zum Bezahlen ist das alles in Ordnung, aber beim Empfangen hat man schon genug negative Berichte gehört. Von den zusätzlichen Gebühren mal abgesehen. Alternativvorschläge nehme ich natürlich gerne an. Kast schrieb: > Kann man die LEDs von Hand löten? Bei der Bauform dürfte das kaum ein Problem sein. Normale PLCC6 sind ja auch nicht wirklich schwierig mit ein bissi Übung.
Chris G. schrieb: > Kast schrieb: >> Kann man die LEDs von Hand löten? > > Bei der Bauform dürfte das kaum ein Problem sein. Laut Datenblatt ist mittig unter dem Bauteil das gnd pad zur Wärmeableitung. Gibts hier irgend jemanden der erfolgreich die LEDs (ohne Reflow)) gelötet hat? Das hält mich ein bischen davon ab hier mitzubestellen.

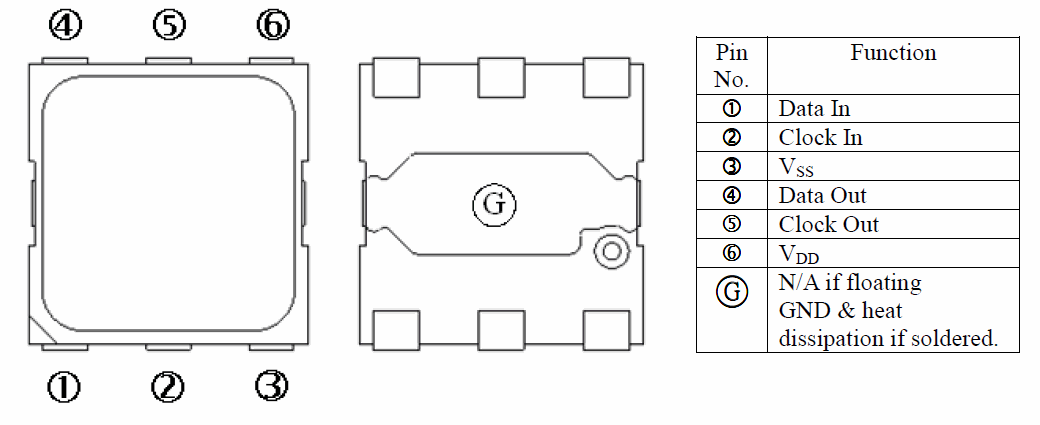

> Laut Datenblatt ist mittig unter dem Bauteil das gnd pad zur > Wärmeableitung. Wenn das so ist, dann würde ich auf der Gegenseite vom Thermalpad keinen Stop-Lack auf die Platinen platzieren. Mit etwas Geschick und vorgewärmter Kupferfläche kann man dann leicht das Bauteil indirekt verlöten. Etl. müsste die hier erwähnte Platine überarbeitet werden.
Hallo Ich habe jeweils wenn ich ein IC mit Thermalpad hatte, dass ich per Hand gelötet habe eine Durchkontaktierung hineingelegt. Dann kann man von der Rückseite das Loch mit Zinn auffüllen
Manuel schrieb: > Hallo > > Ich habe jeweils wenn ich ein IC mit Thermalpad hatte, dass ich per Hand > gelötet habe eine Durchkontaktierung hineingelegt. Dann kann man von der > Rückseite das Loch mit Zinn auffüllen Für die Verlötung per Hand wäre dieses Vorschlag eindeutig die beste Lösung. Allerdings für den Reflow-Prozess eher weniger geeignet.

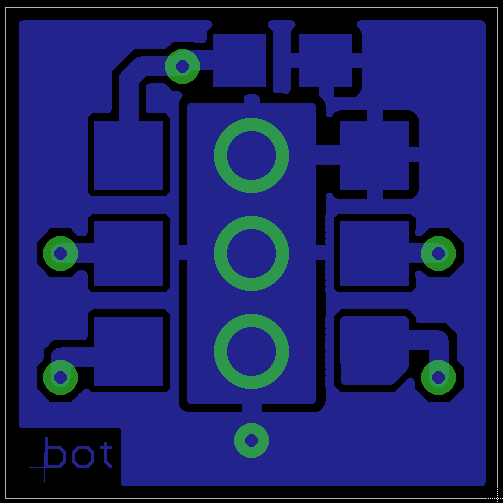

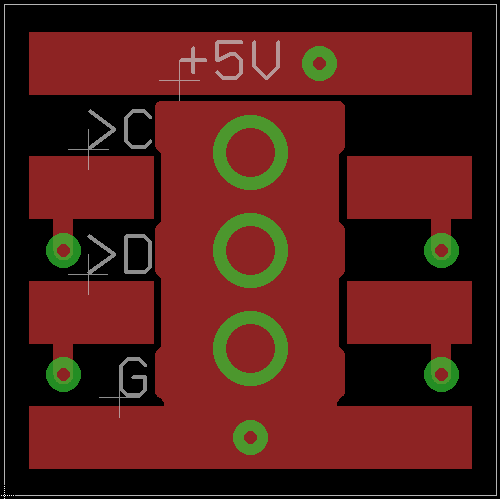

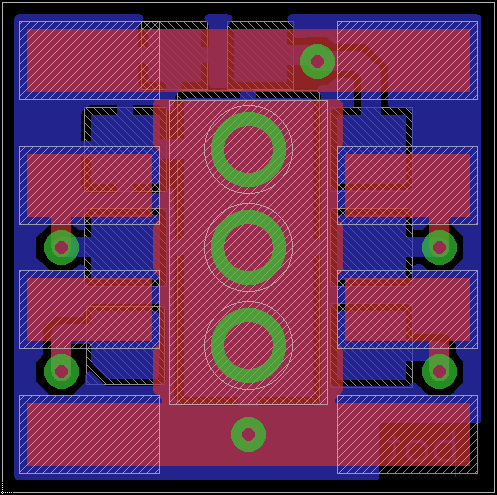

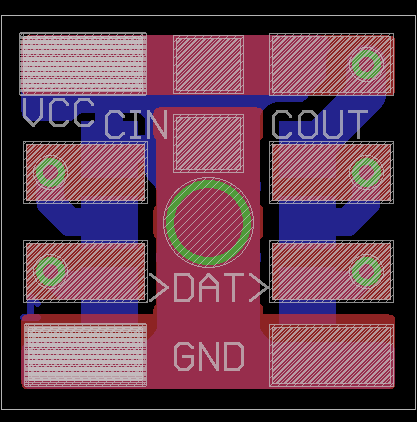

Anbei ein Vorschlag für die Platine, desweiteren habe ich die LBR für die RGB LED angehängt. Ich hoffe ich stoße den Thread-Ersteller nicht vor dem Kopf. Im Bild habe ich TStop und TCream eingeblendet. Den DRC habe ich von Multi-PCB genommen. Oben-Mittig besteht noch die Möglichkeit einen 0805-Kondensator zu platzieren. Desweiteren wurde die Kühlfläche zur Top-Seite hin vergrößert/hergestellt. Größe: (YxX) 10mm * 10.5mm
Soooooo ... Habe eben nochmal telefonisch nachgefragt, weil noch keine Antwortmail kam mit den Preisen. Es sind tatsächlich 0,625 € (netto, also kommen noch 19% drauf -> 0,74375 Euro) ab 1000 Stk. Ab 5000 Stk. wären es 0,59 €. Aber ich glaube das erreichen wir nicht. ;) Dafür haben wir die 1000er-Marke durchbrochen!!! Hier die Übersicht : Schassa (Gast) - 100 Stk. - 74,38€ + Versand = 75,28€ Hauke Radtki (lafkaschar) - 50 Stk. - 37,19€ + Versand = 38,09€ Dead Dealer (dead_d) - 200 Stk. - 148,76€ + Versand = 149,66€ PAYPAL Martin K. (skiko) - 50 Stk. - 37,19€ + Versand = 38,09€ dkeipp (Gast) - 20 Stk. - 14,88€ + Versand = 15,78€ Werner A. (homebrew) - 30 Stk. - 22,31€ + Versand = 23,21€ Knecht Lötrich (gonz) - 100 Stk. - 74,38€ + Versand = 75,28€ Tim E. (f4550tim) - 5 Stk. - 3,82€ + Versand = 4,72€ Martin P.(billx) - 15 Stk. - 11,16€ + Versand = 12,06€ Martin N. (martin_n) - 50 Stk. - 37,19€ + Versand = 38,09€ Michael (michael0307) - 20 Stk. - 14,88€ + Versand = 15,78€ M. G. (looking) - 15 Stk. - 11,16€ + Versand = 12,06€ Chris G. (grumpy) - 150 Stk. - 111,57€ + Versand = 112,47€ Phil (Gast) - 50 Stk. - 37,19€ + Versand = 38,09€ Kast (Gast) - 50 Stk. - 37,19€ + Versand = 38,09€ kk1234 - 120 Stk. - 89,25€ + Versand = 90,15€ Gesamt > 1025 Stk. > 762,35€ Preise: BRUTTO (inkl. 19% USt), auf zweite Cent-Stelle aufgerundet Versandkosten: 90 Cent, Brief, standartisiert, hoffe das geht durch bei größeren Mengen
Olof Gutowski schrieb: > Moin, > > ich wäre gern mit > > 50 LEDs und > 50 Platinen dabei! > > Viele Grüße, > > Olof Mist, ein paar Minuten zu spät? Viele Grüße, Olof
Olof Gutowski schrieb: > Mist, ein paar Minuten zu spät? Nein nein, ich halte den Thread nur gern aktuelle damit alle entsprechend informiert sind und das Ganze nicht in Vergessenheit gerät oder im Sumpf versinkt. :) Bist schon in meine Liste aufgenommen, wenn sich noch 2-3 gemeldet haben aktualisiere ich hier wieder. 2000-3000 LEDs sollen wohl dauerhaft auf Lager sein, innerhalb dieser Zahl soll die Lieferzeit 2-4 Werktage betragen. Ab morgen oder heute Abend fange ich an die Mails mit den Zahlungsdetails und allen Infos rauszuschicken. Dann würde ich die Aktion noch bis Montag (27.02.) laufen lassen und dann, wenn alle Zahlungen eingegangen sind, am 01.03. bestellen.
@ Chris G.: Hallo Chris, melde dich doch bitte einmal bei mir, ich hätte einen Vorschlag: info [ät] homofaber [punkt] biz Danke und viele Grüße Tim
Die ersten Emails sind jetzt raus. Mir fehlen noch 3 Mailadressen bzw die Möglichkeit eine PN zu schicken: Schassa (Gast) - 100 Stk. Phil (Gast) - 50 Stk. Kast (Gast) - 50 Stk. Bitte meldet euch bei mir, damit ich euch die benötigten Daten zukommen lassen kann. Danke! Wir liegen nun übrigens bei genau 1075 Stück. Wenn es so bleibt werde ich vllt aufrunden. :)
Ist Versand per Brief nicht etwas fahrlässig bei solchen Warenwerten? Ich meine 50 LED kosten ja shcon ein paar EUR. Und was ist wenn der Brief nicht ankommmt?
Hallo Chris Hast eine PM von mir. Möchte die LEDs auf 150Stk. aufstocken. Bitte für mich auch einen Controller dazu bestellen. Danke Sascha
Ich würde auch gerne 30 LEDs und 30 Platinen mitbestellen. Zum Thema Ansteuerung: Das kann doch eigentlich nur so funktionieren, dass jede LED 16 Taktimpulse und Datenbits aus dem Datenstrom nimmt, nachdem sie die 32 Null-Bits des "start frame" empfangen hat. Oder sieht jemand eine andere Möglichkeit?
OS schrieb: > Ist Versand per Brief nicht etwas fahrlässig bei solchen Warenwerten? Ich zwinge ja niemanden zum Brief. ;) Es haben schon einige per Mail angefragt ob der Versand auch per Päckchen möglich ist. Hätte die Möglichkeit vllt erläutern können, hab ich aber nicht dran gedacht ehrlich gesagt. Wer ein Päckchen möchte kann mir per Mail bescheid geben.
Hallo zusammen, Vor ca. einem Jahr habe ich schon mal ein 8x8 Display mit den DycoLEDs aufgebaut. Die LEDs sind von Hand lötbar. Allerdings waren es keine RGB sondern RBG LEDs! In der zweiten Revision des Datenblattes ist dies zu lesen. Auch ist die Einschaltfarbe/Intensität zufällig und die Ansteuerung war nicht ganz so wie im Datenblatt. Ich musste die Farbinformation immer mehrfach senden. Mein Fazit: Schöne Idee, schöne Farben, wäre auch brauchbar wenn die Ansteuerung besser und störfreier wäre. Vielleicht sind die Bugs ja mittlerweile behoben. Viele Grüße!
Noch als Zusatzinfo, wegen der Brief-Thematik: Wer auf Nummer sicher gehen und ein Päckchen möchte, kann mir bescheid sagen und den Überweisungsbetrag entsprechend ändern. Das heisst: Die 90 Cent für den Brief abziehen und 5,20€ wieder aufschlagen. Ich würde dann per UPS versenden. Sogar mit Tracking-Nr. ;) = Wie siehts eigentlich mit den Platinen aus? Gibts da schon neue Infos? = Hat damit schon mal was gemacht schrieb: > Allerdings waren es keine RGB sondern RBG LEDs! Dieser Satz ergibt für mich irgendwie keinen Sinn. Gibts dafür noch eine Übersetzung? :)
Cool, hatte noch nie RBG LEDs :-) Ob die Farbmischung von Rot Blau Grün anders ist als bei Rot Grün Blau??? ;-)
Chris G. (grumpy): Du solltest Geld und Mail nun haben. Ich freu' mich!
Ja es gibt eine Übersetzung: Der Bitstrom für die LED sollte laut (erstem) Datenblatt 1 RRRRR GGGGG BBBBB sein. Tatsächlich ist es aber 1 RRRRR BBBBB GGGGG D.h. Du steuerst Blau an und die LED zeigt Grün. Wie bereits geschrieben wurde dieses Feature im aktuellen Datenblatt beschrieben.
@Knecht Lötrich (gonz): Danke, bist schon längst verarbeitet. Bist mir nur bei den Antwortmails durchs Raster gefallen. Versand erfolgt per UPS an dich. Wie oben erwähnt, gibts ne Tracking-Nr wenns soweit ist. @Hat damit schon mal was gemacht (Gast): Inzwischen hats bei mir auch klick gemacht. Die Augen haben zu sehr gewackelt im Auto, habs nich gleich erkannt. Aber mal ganz ehrlich...da kann man auch die berühmten Erben zählen. ;) [Edit] Argh ... Erbsen ... ERBSEN!! [/edit]

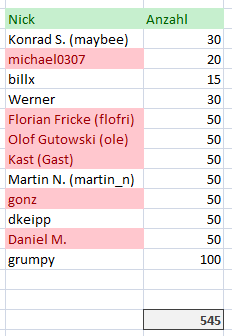

So, bezüglich der Platinen: Der Vorschlag von Tim R. (mugen) ist nicht verkehrt, allerdings falls jemand Reflow löten will, könnte es Probleme geben. Ich hatte mit normalen LEDs auf ähnlicher Platine (ohne Via) mit nem "gepimpten" Bügeleisen als Reflowofen gute Ergebnisse erziehlt. Mit ner Kochplatte gehts auch. Den Stopplack über dem Thermal habe ich schonmal entfernt. Derzeit habe ich knapp 400 Platinen zusammen. Das wären dann 0,28€ pro Platine inkl. Steuer. anbei das Aktuelle Layout (Kondensator hab ich noch eingefügt, allerdings nur 0603 um die Fläche uber dem Thermalpad freizuhalten. Auch eine Zusammenstellung aus Excel mit allen Bestellern. Alle rot gekennzeichneten haben noch keine Adresse hinterlassen und sollten noch eine E-Mail an dycoledplatine@betriebsdirektor.de senden. Gruß
Kann man die LEDs mit dieser Platine von Hand löten? Wird die Kühlung ausreichen wenn man die Massefläche nicht verlötet?
> Der Vorschlag von Tim R. (mugen) ist nicht verkehrt, allerdings falls > jemand Reflow löten will, könnte es Probleme geben. Ich hatte mit > normalen LEDs auf ähnlicher Platine (ohne Via) mit nem "gepimpten" > Bügeleisen als Reflowofen gute Ergebnisse erziehlt. Mit ner Kochplatte > gehts auch. > Den Stopplack über dem Thermal habe ich schonmal entfernt. Ich will hier eigentlich keine große Welle wegen den Platinen machen, besonders wenn man bedenkt dass ich mich gegen eine Mitbestellung entschieden habe, aber ich persönlich würde eine gewissen Anzahl von Platinen zusammenfassen. z.B. 9 Platinen quadratisch angeordnet mit Stegen zum auseinander brechen. ### ### ### # entspricht eine Platine Wer drei nebeneinander braucht bricht einfach die zwei oberen Reihen horizontal weg. Im Prinzip so ähnlich wie ein Nutzen. Aus den 9 Platinen kann man auch sehr schnell komplette Felder zusammen legen. Siehe auch: http://www.multi-circuit-boards.eu/leiterplatten-design-hilfe/nutzenerstellung.html
kleine Anmerkung zum Platinenlayout, wenn schon nen Abblockkondensator, dann aber doch bitte ordentlich... Auch wenn es als Haarspalterei erscheint würde ich doch das Via eher von den 5Vauf der roten Seite direkt auf das eine Pad des C's setzen und dann erst zur Led gehen. In dem Bild mit weißem Punkt gekennzeichnet. Und ein weiterer Vorschlag, auf der roten Seite würde ich die Massefläche unterhalb der LED auch setzten und evtl ein paar Vias rein, das erhöht die Oberfläche durch welche Wärme abgegeben werden kann. Skizziert durch den weiß umrandeten Klecks und die Punkte darin...
Holla die Waldfee ... hätte ich gewusst was so eine Sammelbestellung für organisatorische Arbeit macht und das soviele bestellen wollen hätte ich das doch jemand Anderem überlassen. Das nächste Mal dann. ;) Bisher läuft alles erstaunlich gut. Die ersten Überweisungen sind heute eingegangen: - Knecht Lötrich (gonz) - Martin N. (martin_n) - M. G. (looking) - kk1234 - mario_r40 Ihr könnt euch schonmal zurücklehnen, den Thread beobachten und auf meine Versandmail warten. Und so nebenbei: Wir sind bei dezenten 1255 LEDs!!!! @ Phil ( Gast ) Du bist der Einzige, bei dem ich noch keine Möglichkeit hatte ihm die Daten zukommen zu lassen. Bitte schick mir eine PN mit deiner Email-Adresse.
Freut mich das es so gut klappt. Warte mal ab bis Du alles verpacken musst, dass ist ein Spaß :-)
Das wird halb so wild. Ich hab einen tollen Etikettendrucker von Ebay für 12€ den ich einfach mit der Exceltabelle fütter. Und da die LEDs höchstwahrscheinlich auf Band geliefert werden, schneid ich einfach 10er Streifen ab, und weg damit. Aber die Liste pflegen ist übel. Anzahl, Preise, Versandkosten, Gesamtpreis, Adresse, etc ... Wem hab ich meine Daten geschickt, wer hat mir geantwortet, wer hat gezahlt ... Hab da aber im Hinterkopf schon ein Webformular in Planung, falls ich sowas jemals wieder selbst mache.
Nochwas zum Thema Platine: Wer will Reflow Löten? Falls niemand dabei ist werde ich wie schon mehrmals vorgeschlagen Vias im Thermalpad vorsehen zum "Durchlöten". Da ich selbst noch nie in einem richtigen Ofen gelötet habe und nur gehört habe das Vias in Pads stören, muss ich auch davon ausgehen das es nicht gut ist ;-) Gruß
... Ich bin natürlich kein "Gast". War nicht angemeldet... grmpf
Vias in Pads stören beim Reflow bedingt. Also klar der Bestücker mags nicht, wenn du in nem Pad von nem 0603'er Kondensator nen Vias setzt, ABER bei großen Thermal Pads wie hier gibt es durchaus untersuchungen, dass Vias sogar fast Pflicht sind
Ich hatte auch keine Probleme bzw. eher gute erfahrungen mit Vias unter Thermal Pads (von ICs). Die Regulieren eher die menge an Lötzinn unter dem Thermal, da wenn zu viel da ist es einfach sich in den Vias verziehen kann. Durch die Oberflächenspannung ist aber immer noch genug da, sodass das Pad flächig verlötet ist. So Schwimmt das Bauteil nicht auf dem Lötzinn vom Thermal Pad und die anderen Pins haben besseren Kontakt. Die Vias dürfen nur nicht zu groß sein, sodass das Lötzinn wirklich auf der unterseite wieder rausfließen kann (dafür müssen sie aber schon echt groß sein, wie z.B. oben irgendwo in einem Bild, sodass man mit der Lötspizte von unten durch kommt)
Soooo ... es sind heute weitere Überweisungen eingegangen. :) Überweisung und Adressen komplett: =============================================== Martin K. (skiko) Werner A. (homebrew) Knecht Lötrich (gonz) Martin P.(billx) Martin N. (martin_n) M. G. (looking) kk1234 mario_r40 Konrad S. (maybee) Adressdaten FEHLEN NOCH!!! ============================ Olof Gutowski (ole) Kast (Gast) Hauke Radtki (lafkaschar) Tim E. (f4550tim) Michael (michael0307) Florian Fricke (flofri) dirk09 Bitte vergesst nicht mir unbedingt eure Versandadresse zu schicken! Erst recht die Leute die schon überwiesen haben. @Phil (Gast) Ich brauche IMMERNOCH deine Mailadresse damit ich dir die Infos schicken kann. Montag mach ich die Bestellannahme dicht. Wer sich bis dahin kein Interesse mehr angemeldet hat muss auf die nächste Sammelbestellung warten. Sobald danach alle Überweisungen eingegangen sind wird bestellt. :) [Edit] Achja ... also ich wollte nicht unbedingt Reflow-Löten. Normal per Lötkolben reicht mir. [/edit]
@Chris G.: Ich hoffe, ich kann noch mit 50 LEDs einsteigen. Die Teile sehen ja wirklich interesannt aus. Gruß, SIGINT
Der Gong schlägt zur letzten Runde. :) Bis 23:59 werde ich noch Bestellungen annehmen. Die meisten Überweisungen sind eingegangen der Rest dürfte auch bald eintrudeln, ihr seid da ja alle recht fix. Wenn ich die fehlenden Lieferadressen bis morgen noch nich habe, schicke ich noch eine Erinnerungsmail raus. Wessen Daten ich bis Mittwoch nicht habe muss leider aus der Bestellug nehmen. Sonst warten alle Anderen ewig. Überweisungen können 1-2 Tage länger dauern, das ist kein Problem. Aber besonders unangenehm ist es, schon das Geld zu haben aber ich nicht weiß wohin die LEDs gehen sollen. :) Sigint 112 schrieb: > Ich hoffe, ich kann noch mit 50 LEDs einsteigen. Hab dich per Mail informiert.
Klingt doch alles sehr gut! Wie sieht es mit den Platinen aus?

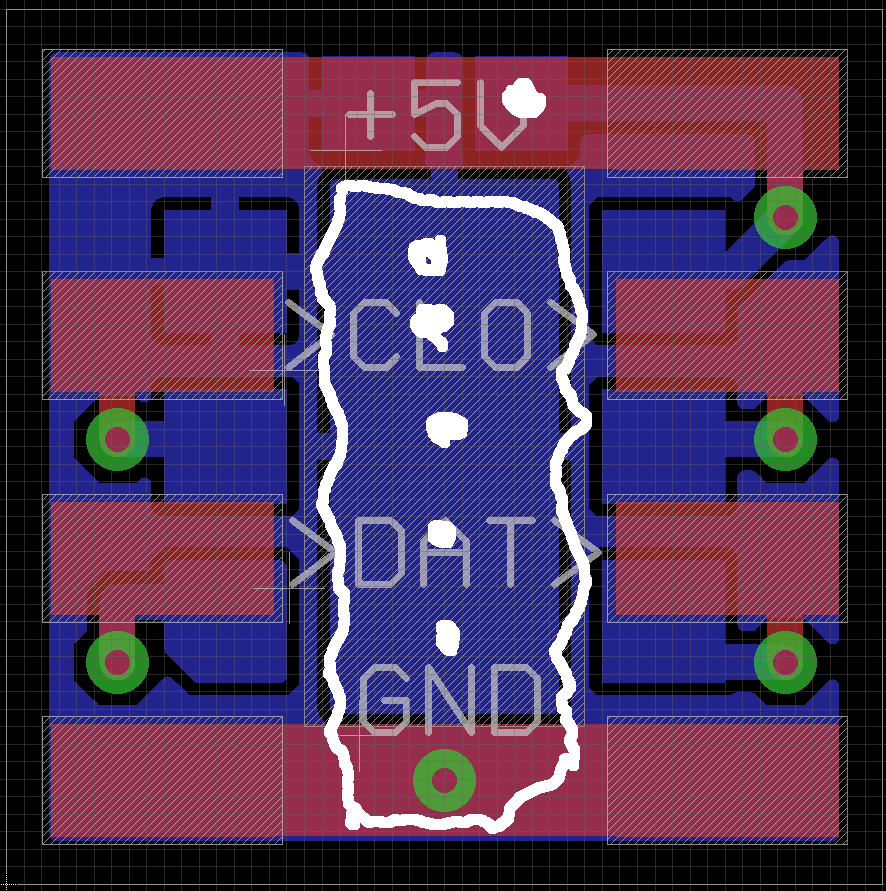

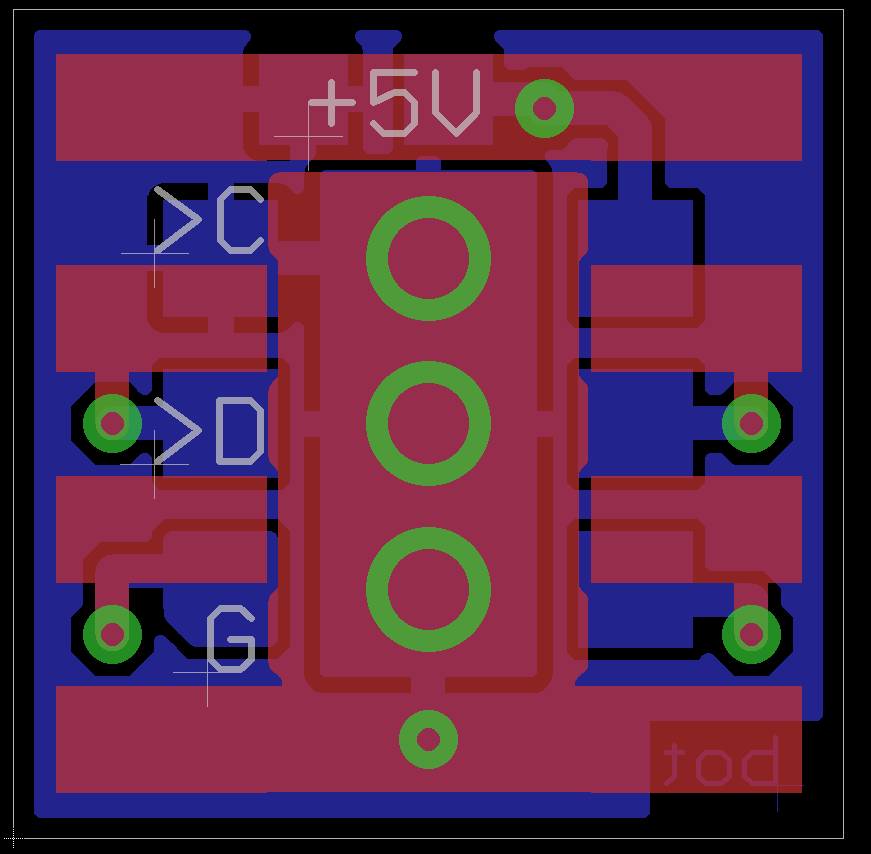

Aktueller Stand mit 3 1mm Vias im Thermalpad. Morgen Abend melde ich mich nochmal bei allen Infos. Platinen Bestelle ich dann am Dienstag. bin gerade etwas kurz angebunden... Gruß
Auch wenn ich keine Platinen bestelle hier eine Anregung: Wie wärs die Anschlusspads auf dem Top layer bis an den Rand zu führen, sodass man die Platinen auch auf andere Platinen auflöten kann? Ich denke das führt nicht zu extrakosten, ermöglicht aber ein größeres Einsatzgebiet.
Hallo sorry, dass ich hier so "herein" platze. Diese Nachricht richtet sich speziell an den User "dkeipp": Du verkaufst einen HeNe Laser von Spectra Physics, habe dich dazu in deinen Thread angesprochen, würde mich über eine Antwort freuen. Nocheinmal sorry wegen deises Off Topic Beitrages. Freundliche Grüße Patrick
Herr Keipp, auch ich würde mich über ein kurze Antwort / Nachricht freuen.
So Jungs, es gibt leider ein kleineres logistisches Problem. Unsere Ansprechpartnerin, und scheinbar die Einzige die sich bei Kirronlightcomponents um die Dycos kümmert, treibt sich diese Woche auf einer Messe rum. Wird erst Montag wieder im Haus sein, dh die Bestellung verschiebt sich dann entsprechend um eine Woche. Neues Bestelldatum wäre also der 05.03. (mein Geburtstag :D). Also halb so wild, wollte euch aber trotzdem mal informieren. Patrick schrieb: > Diese Nachricht richtet sich > speziell an den User "dkeipp" tex schrieb: > Herr Keipp, auch ich würde mich über ein kurze Antwort / Nachricht > freuen. Wie wärs wenn ihr ihm dann einfach eine PN schickt? Bitte nicht drauf antworten -> nicht unseren Thread zuspammen. Danke.
So, anbei der aktuelle Stand der Platinen. Sorry ich hab auch ein Tag verspätung... Die rot markierten in der Liste sollten sich bei mir ( dycoledplatine@betriebsdirektor.de ) mit POSTadresse melden. Eine Rundmail schreibe ich jetzt auch noch. Wer nicht auf der Liste steht aber noch Platinen haben möchte, bitte auch melden. Ich will nicht ausschließen das mir jemand durch die Lappen gegangen ist. Gruß
Ich hab den Thread erst am Montag gesehen (1 Tag zu spät :/ ), aber da die Bestellung sich ja auf 05.03. verschiebt, hoffe ich noch mitzukommen... Ich hab dir ne Pn geschickt, aber leider keine Antwort bekommen und da nichmehr soviel zeit bleibt poste ich hier mal in der Hoffnung, dass der te hier vlt. eher vorbeischaut... Ich wollte nur mal so 10 Stück zu testen haben, deswegen hoffe ich doppelt noch hier reinzukommen...
Bei mir ists genauso, habs auch erst so spät gesehn & derweil noch keine Antwort (von Chris G.) bekommen. Mal schaun.
Keine Panik Mädels, bin nur heute und morgen in der Republik unterwegs. Hatte deswegen noch keine Zeit die Mails rauszuschicken (morgen Abend!). @Max D. (max_d) Deine Mail hab ich bekommen, bist mit drin. Infomail kommt noch. :) @Daniel M. (amad) Von dir hab ich nichts bekommen. Wann hast dich denn gemeldet? Bzw. schreib hier einfach die Anzahl der LEDs rein die du möchtest, dann bekommst von mir direkt die Mail mit den Infos. Das wars dann nu aber. :) Fast Alle haben inzwischen überwiesen, Daten hab ich auch ... aber nu isses genug mit der Arbeit. Die Bestellannahme ist geschlossen, wer jetzt noch kommt wird sich wirklich bis zur nächsten Bestellung gedulden müssen. Von "Phil (Gast)" habe ich immer noch keine Rückmeldung mit seiner Mailadresse und auch sonst keine Möglichkeit ihn zu erreichen, dh wenn ich bis Freitag keine Nachricht bekomme fliegt er leider raus. Dann kann ich in der Zwischenzeit bis die Lieferung kommt schonmal Etiketten drucken und Umschläge/Päckchen vorbereiten.
Konrad S. schrieb: > Zum Thema Ansteuerung: Das kann doch eigentlich nur so funktionieren, > dass jede LED 16 Taktimpulse und Datenbits aus dem Datenstrom nimmt, > nachdem sie die 32 Null-Bits des "start frame" empfangen hat. > Oder sieht jemand eine andere Möglichkeit? Andere Möglichkeit: Jede LED legt ihren Datenausgang auf 0, bis sie ihre 16 Bits empfangen hat; danach schaltet sie die Eingangsdaten durch.
@Konrad S.: Ja, so in der Art stell ich mir das auch vor: Die Controller benötigen zum Syncronisieren mindestens 32x 0 am Dateneingang.(Startframe) Die erste 1 startet dann den Empfang der Farbdaten. Hat der Controller 15 Bit Farbdaten empfangen werden diese direkt angezeigt. Zum Ausgang: Clock kann ohne manipulation durchgereicht werden. DOUT bleibt solange 0 bis der Controller seine Farbdaten vollständig bekommen hat, danach wird DIN einfach auf DOUT weitergeleitet. Die 2.LED sieht also so lange 0 bis die 1.LED ihre Farbe erhalten hat und die anderen Datenpakete weiterreicht. Wichtig ist also, daß das Startframe min. 32x 0 ist... aber auch länger sein kann. Soweit meine Vermutung zur Funktion. Einfach aber sollte funktionieren. Gruß, SIGINT
Am 26.02.2012 15:57 hab ich Dir eine µC.net Benutzernachricht geschickt auf die ich auch eine automatische Versandbestätigung erhalten habe. Ich hätte gerne 50 Stück. Danke.
Daniel M. schrieb: > Am 26.02.2012 15:57 ... Da schau guck ... bist mir doch glatt in den Papierkorb gerutscht. Ist mir noch nie passiert. Sorry dafür. Bist nu aber drin, Infomail folgt. :)
Falls es jemand interessiert, ein paar Statistiken was wir geschafft haben. Anzahl Besteller: 26 Gesamtanzahl LEDs: 1455 Gesamtpreis netto: 909,38€ Gesamtpreis brutto: 1.082,16€ Gesamte Versandkosten: 36,92€ Liegen wir ziemlich genau bei 1.119€ Überweisungsbetrag. Freu mich schon tierisch auf die LEDs. :D
Mist, ich hab mal nachgerechnet: Wenn ich mir ein QVGA-Display aus den LEDs basteln möchte, komme ich alleine für die LEDs schon auf ca. 43.000 Euronen. X)
Und bei einem 4K-Display? :o)
Sigint 112 schrieb: > ich hab mal nachgerechnet: Wenn ich mir ein QVGA-Display aus den LEDs > basteln möchte, komme ich alleine für die LEDs schon auf ca. 43.000 ... taugt auch nur noch bedingt für den Betrieb im Wohnzimmer. Dafür ist es auch ohne Brille gut lesbar ... Martin N. schrieb: > Und bei einem 4K-Display? :o) ... und da bestellen wir dann gleich noch das passende Stadion dazu. :-)
Sigint 112 schrieb: > Wenn ich mir ein QVGA-Display aus den LEDs > basteln möchte, komme ich alleine für die LEDs schon auf ca. 43.000 > Euronen. X) Heisst das ich soll die Bestellung nochmal aufstocken? :D Inzwischen sind alle Überweisungen eingegangen. Das passt sehr gut, dann kann ich Montag auch direkt schon bezahlen. Phil (Gast) fliegt als einziger aus der Bestellung raus. Keine Daten, keine Rückmeldung, keine Chance zu erreichen ... keine Lust mehr drauf. Damit werden noch 50 LEDs abgezogen, landen wir also bei 1405. Werde noch selbst auf 5 Stk. verzichten, damit wären wir bei glatten 1400. Schöne Zahl, da lohnt sich die Bestellung doch. :)
Meine Herren, die Bestellung ist raus! :) Jetzt warte ich auf eine Antwort bezüglich Zahlungsbedingungen und Lieferzeit. Wenn ich bescheid weiß, wie lange es dauert, sag ich noch mal bescheid.
Super Sache, jetzt noch die Platinen und alles ist in Butter :-)
Ich warte auch noch auf die Verbindliche Auftragsbestätigung... Info kommt
Ich wollte kurz nachfragen, obs was neues in Bezug auf die LEDs gibt? Gibts da schon einen Liefertermin? Gruß, SIGINT
Kannst auch gerne lange nachfragen ;) Wird aber nicht viel bringen. Wie gesagt, sobald ich Infos habe landen sie sofort hier. Denke mal das dürfte inzwischen klar sein, das ich das nicht lange schleifen lasse. :)
Stand der Platinen: Bestellt 600 stück. Liefertermin mitte KW12. Ich werde die dann sofort auseinanderpflücken und euch zusenden.
Vor einer Stunde habe ich die Auftragsbestätigung bekommen. Die LEDs wurden heute losgeschickt. Denke mal das ich Montag oder Dienstag mit dem versenden anfangen kann. :)
Hatte mich nur gewundert, daß die Firma sich mit den Zahlungsbedingungen Zeit gelassen hat. Normalerweise sind die immer ganz schnell, wenn die was verkaufen können. X-) Meine Finger kribbeln schon vor lauter Aufregung... ich kann es kaum erwarten mit den LEDs rumspielen zu können. Gruß, SIGINT
Super Christian, ich freu mich auf die Lieferung !
Das Wochenende ist gerettet... YIPIEEE :)
Hab gerade die Briefumschläge zusammengedübelt und werd sie nachher einwerfen. :) Hoffe das haut mir dem Porto so hin, bin mir da immer etwas unsicher. Musste etwas improvisieren mit meinen Briefmarken. Hab im Endeffekt auch draufgelegt wenn man es gesamt rechnet. Die Leute die ein Päckchen möchten müssen leider noch 1-2 Tage länger warten, ich geb mir aber Mühe das Zeug schnellstmöglich rauszuschicken.

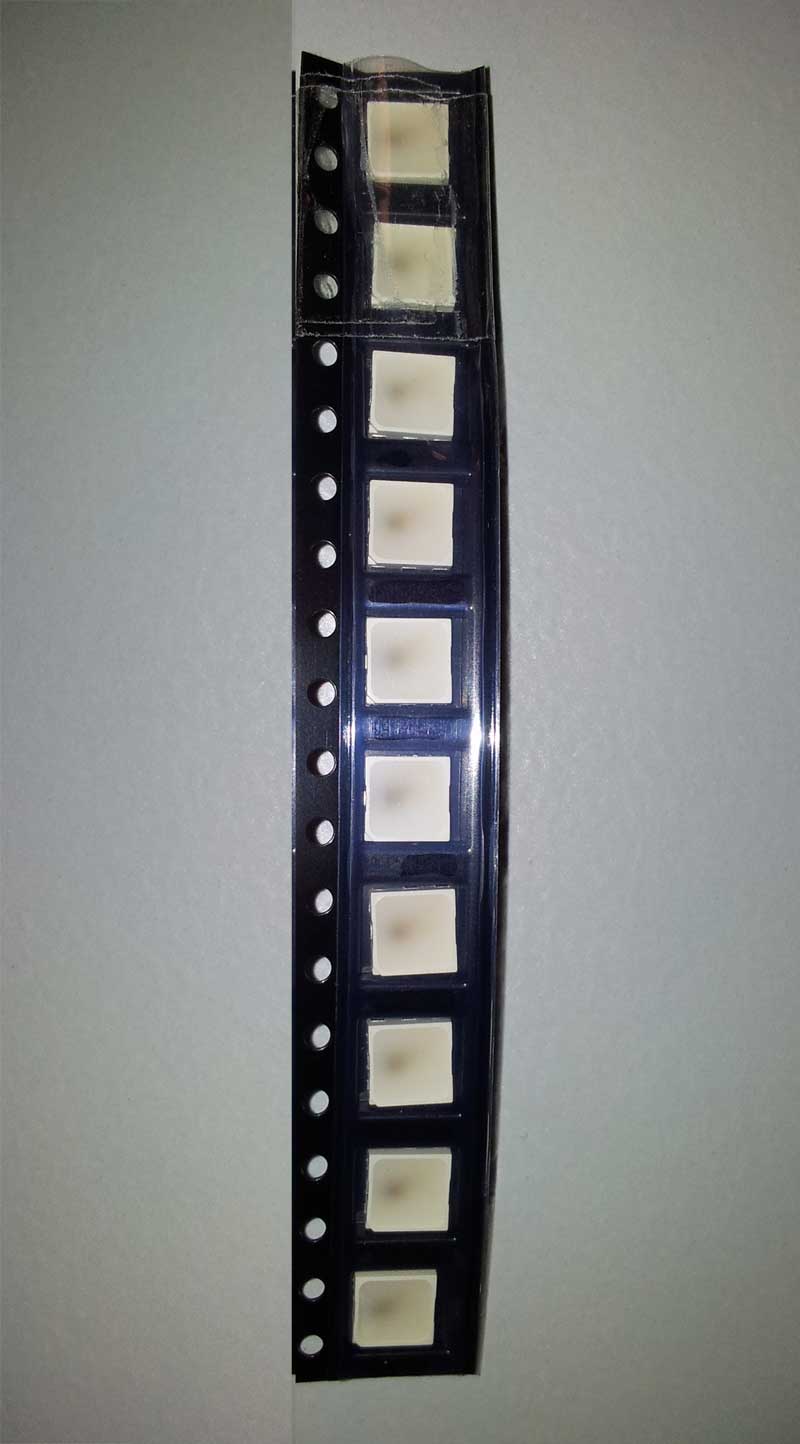

Hier sind die LEDs heute angekommen! Danke! Solltest du bei mir noch drauf bezahlt haben lass es mich wissen!!! Wie siehts aus mit den Platinen?! Ich hab echt Angst vor dem Löten von den Dinger...
Angst vorm löten? Sind doch nicht so klein. Hab hier 0805er SMD Widerstände für unsere Streifen die ich manchmal nachlöten muss. Da ist die kleine LED einfach dagegen ;)
Hallo Chris G. (grumpy), hier sind die LEDs auch heute angekommen! Danke! Hier werden die Dinger mit Preheater und Fön gelötet. Erstmal Platinen machen.
Bei mir sind die LEDs auch sicher angekommen. Am Wochenende werd ich mal direkt testen. Ich bin mal gespannt, wie hell die sind. Vielen Dank für alles! Gruß, Bastian
Hat denn jetzt schon jemand was bezüglich der Ansteuerung getestet?
Hallo Martin, ein kleiner Mikrocontroller mit 2 IO's reicht doch schon, die Pegel (5V) passen auch. Die gewünschte Menge LED's in Reihe an die Controllerpins, die Bits rausschreiben und die LED's leuchten in der gewünschten Farbe. Mal sehen wann bei mir mal Zeit dafür ist. Der PC Parallelport müsste auch gehen.
Hallo zusammen, hab jetzt mal zwei LEDs mit Lackdraht zusammen gelötet. Die Ansteuerung funktioniert noch nicht 100%, aber es läuft. :-) http://www.youtube.com/watch?v=EF2TOhY6wNg Bei der Helligkeit benötigt man aber einen Diffusor, da es unangenehm ist direkt in die LEDs zu schauen. Gruß, Bastian
Ja echt cool! Hab mir schon überlegt nen kleines POV-Display zusammen zu dübeln mit 12 Zeilen. Und an einem verregneten Sonntag ein Notification-Light für Emails. :)
Ein POV-Display wäre cool, aber ich glaube nicht, daß die PWM-Frequenz der DycoLED ausreicht. Teste das vorher besser, bevor du LEDs verlötest und dann merkst, daß es nicht funktioniert. Gruß, Bastian
@Chris G. Meine LED's sind heute auch angekommen, aber du hast dich da wohl verzählt ;-). Hab nur 19 statt 20 LED's. 1 Streifen 10 Stück + 1 Streifen 9 Stück? Ist aber kein Problem. Vielen Dank, Chris. Grüße...
Hallo Chris, auch hier sind alle Led's vollbehalten angekommen. Vielen Dank :-)
Mario R. schrieb: > Ist das ne Testfunktion oder was: > > VDD und GND zusammenschließen und die LED leuchtet weiß. Sieht so aus. Stand weiter oben schon im Post von Chris G. (17.02.2012 13:12). Sollte man bei einer längeren Kette evtl. pro 5 bis 20 LEDs die Power mit einem FET häppchenweise einschalten?
Moin Chris, weißt du schon, wann du die nächste Bestellung machen willst? Ich hätte auch großes Interesse. Hatte diesen Thread nur zu spät gelesen
Konrad S. schrieb: > Jede LED legt ihren Datenausgang auf 0, bis sie ihre > 16 Bits empfangen hat; danach schaltet sie die Eingangsdaten durch. Jepp, so ist es!

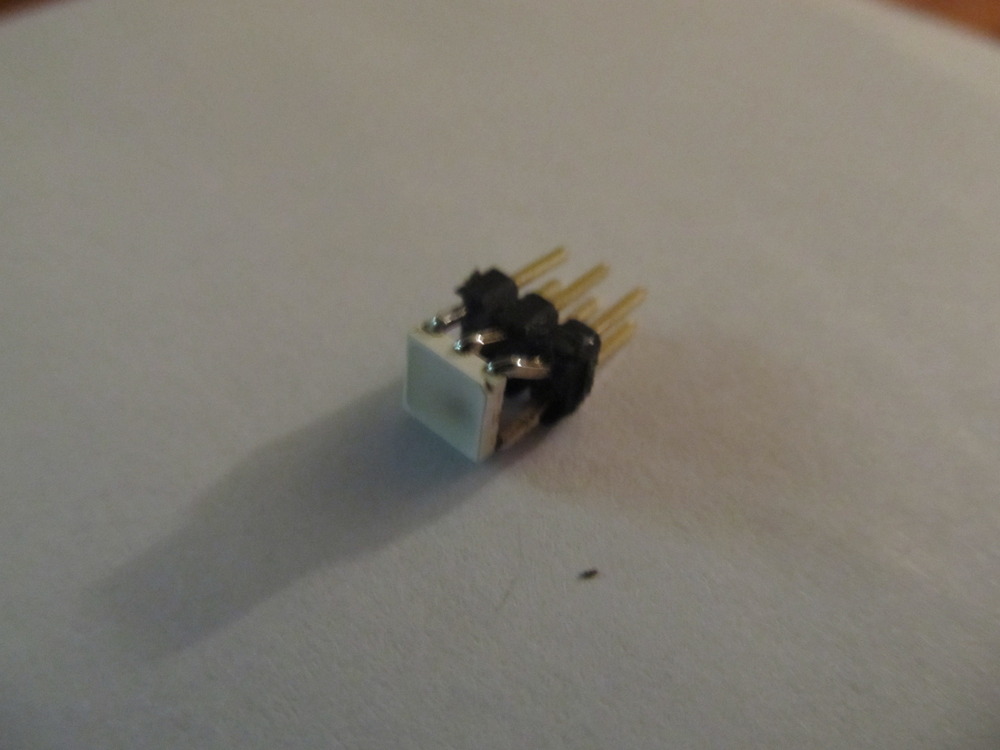

ICh hab eine zum testen auf einen ein wenig zurecht gebogenen 6-pin header gelötet, mit jumper-kabeln verbunden und per "send" command von avrdude angesteuert, damit hab ich mir erspart irgendwas zu entwicklen un konnte die led testen (gehen übrigens gut & sin sauhell)... Ich hab schon einige gute Ideen was man damit machen kann, hoffentlich gibts nochne sammelbestellung...
Vielen Dank, die DycoLEDs sind gestern gut bei mir angekommen!

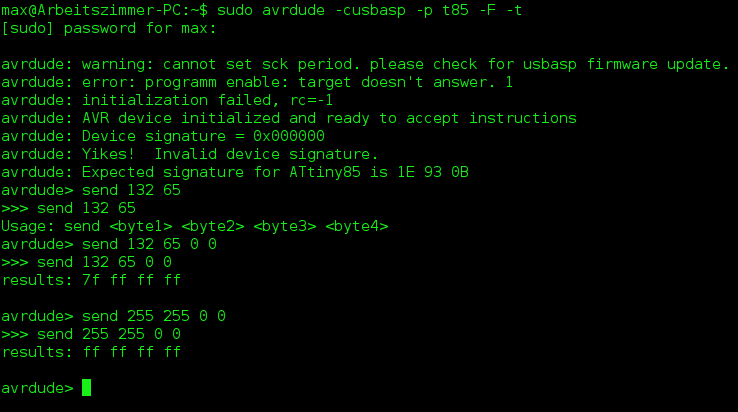

So hier nochn paar Bilder. Der tiny85 beim dude is willkürlich und wird per -F ignoriert. Das Betriebsfoto is bei dunkelster LED entstanden, da sie sonst den Rest überstrahlt... PS: Ich weiss, der Stecker-trick is ned perfekt, aber er taugt zum testen...
Erste Erkenntnisse: Ein bis drei Lagen Tempo-Taschtuch über die LEDs und schon blendet es nicht mehr. :-) Die Beschreibung des Protokolls könnte noch verbessert werden. Es funktioniert nur genau so, wie es in der Grafik dargestellt ist: nach den Daten für die letzte LED in der Kette müssen noch mindestens zwei Taktimpulse zusätzlich kommen; erst dann schaltet die letzte LED die gewünschten Farben durch. Bei SPI sollte man also noch ein 0x00-Byte hinterherschieben.
Hallo LED Forscher, Die ersten Versuche sind gelaufen,einige Feststellungen: Bei 5V ist die Wärme nicht kritisch. Die Helligkeit ist verblüffend groß, die Programmierung nachvollziehbar. Um die Extra Clock Impulse zu generieren schiebe ich eine ganze LED Sequenz nach. d.h. 3 LEDs steuer ich mit 4 Sequenzen an (ist verbesserungswürdig). LEDs zu filmen ist Mist aber hier ein kleiner Test: 3x Dyco LED an ATtiny2313 http://www.youtube.com/watch?v=NgHJGR4ROQ4&feature=youtu.be Jetzt kann es beruhigt an die Platinenbastelei gehen.
Könntest Du Deinen TestCode für den Tiny2313 posten sofern er in C oder Assembler geschrieben ist? ;=) Mags auf die Schnelle testen und bin mir beim Verständnis des Datenblattes nicht so sicher...
Hallo Stefan, alles weder in C noch in Assembler, das muss ich die Woche bis zu 40 Stunden mit Azubis machen. Für mich habe ich einen anderen Compiler gekauft. Was ist die Problematik mit dem Datenblatt? Schüsselinformation ist: Die LED Reihe benötigt mehr Daten als die Information für die LEDs sonst bleibt die letzte LED hängen. Sende einfach n+1 LED-Sequenzen an die n LED lange Reihe. Eine Mail kann ich Dir nicht senden da Du nicht angemeldet bist.
Hier der Code, den ich verwende. ATmega328P, 8MHz intern, LEDs an PORTB, Daten auf PB0, Takt auf PB1.
1 | #define NLEDS (3)
|
2 | |
3 | /* Datenstruktur für eine Dyco-LED */
|
4 | typedef struct { |
5 | unsigned int g : 5; // grün |
6 | unsigned int b : 5; // blau |
7 | unsigned int r : 5; // rot |
8 | unsigned int x : 1; // muss immer auf 1 gesetzt werden |
9 | } led_t; |
10 | |
11 | static led_t led[NLEDS]; // Daten für alle LEDs |
12 | |
13 | /* Ein Byte senden. */
|
14 | void dyco_byte( uint8_t b ) |
15 | {
|
16 | uint8_t i; |
17 | |
18 | for ( i=0; i<8; i++ ) { |
19 | if ( (b & 0x80) ) { |
20 | PORTB |= 0x01; |
21 | } else { |
22 | PORTB &= 0xfe; |
23 | }
|
24 | b <<= 1; |
25 | PORTB |= 0x02; |
26 | PORTB &= 0xfd; |
27 | }
|
28 | PORTB &= 0xfe; // siehe am Oszilloskop besser aus |
29 | } /* dyco_byte() */ |
30 | |
31 | /* Vier 0x00-Bytes als Synchronisation senden. */
|
32 | void dyco_sync( void ) |
33 | {
|
34 | dyco_byte( 0 ); |
35 | dyco_byte( 0 ); |
36 | dyco_byte( 0 ); |
37 | dyco_byte( 0 ); |
38 | } /* dyco_sync() */ |
39 | |
40 | /* Daten für alle LEDs senden. */
|
41 | void dyco_send( void ) |
42 | {
|
43 | uint8_t i; |
44 | |
45 | dyco_sync(); |
46 | for ( i=0; i<NLEDS; i++ ) { |
47 | dyco_byte( ((uint8_t *)led)[i*2+1] ); // erst das MS-Byte ... |
48 | dyco_byte( ((uint8_t *)led)[i*2] ); // ... dann das LS-Byte |
49 | }
|
50 | #if 0
|
51 | /* zusätzliche Taktzyklen für letzte LED */
|
52 | dyco_byte( 0 );
|
53 | #else
|
54 | /* mindestens zwei zusätzliche Taktzyklen für letzte LED */
|
55 | PORTB |= 0x02; PORTB &= 0xfd; |
56 | PORTB |= 0x02; PORTB &= 0xfd; |
57 | #endif
|
58 | } /* dyco_send() */ |
59 | |
60 | /* Alle LEDs ausschalten. */
|
61 | void dyco_zero( void ) |
62 | {
|
63 | uint8_t i; |
64 | |
65 | for ( i=0; i<NLEDS; i++ ) { |
66 | led[i].x = 1; |
67 | led[i].r = 0; |
68 | led[i].g = 0; |
69 | led[i].b = 0; |
70 | }
|
71 | dyco_send(); |
72 | } /* dyco_zero() */ |
Für alle die zu kurz gekommen sind. http://forum.mikrokopter.de/topic-post383365.html#post383365 Hier gibt es eine Sammelbestellung für digitale LED-Streifen. 16€ pro Meter plus 14€ Versand/Zoll wenn 500m zusammen kommen. Sind zwar keine DycoLEDs, aber sind auch bunt :-)
Info aus der Bastelecke, Die Tests mit den LED's sind positiv ausgegangen somit habe ich mich für 20 fach Streifen entschieden. Der Controller kommt extra auf ein Platinchen. Dadurch ist ein 20'er Dyco LED Streifen 155mm lang und 15mm breit. Mal sehen wieviele hintereinander gehängt werden können ohne die Leiterbahnen zu verkohlen. Die LED's können thermisch einiges ab die Lebensdauer verlängern zuviel Hitze aber wohl eher nicht.
@Kai: Das sieht ja prima aus. Aber warum die Lötbrücken? Kannst du die Masse nicht unter den LEDs durchführen, damit du die Lötbrücken einsparst? Bin mal gespannt, wie das im Betrieb aussieht. :) Gruß, SIGINT
An die Paket-Besteller: sind Eure Pakete schon eingetroffen?
Nein sind sie noch nicht. Ich entschuldige mich für die massive Verspätung was die Pakete angeht. Sind schon gepackt, ich muss es nur noch schaffen Feierabend zu machen bevor die Post dicht macht. Ich verspreche das sie auf jeden Fall noch diese Woche ankommen. Ich leg auch ne Kleinigkeit drauf als Entschädigung für die Wartezeit.
Gar kein Problem! Mach Dir keinen Stress, Du hattest schon Arbeit genug! Ich hatte nur die schlimme Befürchung, dass die Pakete verschollen sind :)

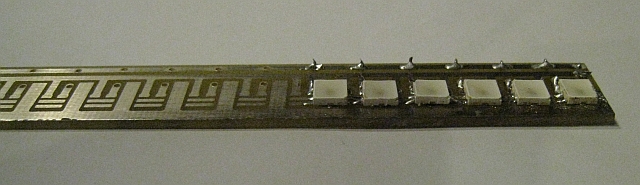

Anwendungsbeispiel: 20 fach seriell RGB LED Streifen (1,2 A an 5V wenn RGB auf 100%) Die Platine 155x15mm wird handwarm also kein Problem. Die Leds lassen sich gut verarbeiten und "verbleit" löten. z.B. mit Preheater und Fön bei genügend Abstand zwischen den Led's auch mit dem Lötkolben. @Sigint: Die Platine sollte 2 "dicke" Leiterbahnen für 5V und GND haben damit ich die Streifen hintereinander schalten kann. Mein Platinenmaterial hat nur 18µ Kupfer bei 35µ ist es unkritischer. Leider kann die Kamera die Farben und die Helligkeit nicht im Ansatz wiedergeben, irre LEDs die Chris da aufgetan hat: http://youtu.be/nOUY3pHXC80 Jetzt bin ich gespannt was für Basteleien hier noch kommen werden.
Klasse! LEDs und Platinen sind da! Die Platinen sehen klasse aus! Jetzt brauche ich nur noch Zeit und eine Bankverbindung, um die Platinen zu bezahlen :) Vielen Dank Ihr Beiden für Eure Mühe!
LEDs kamen heute früh an, musste natürlich sofort testen wie basteltauglich die Dinger sind. Habe nach der Methode von Max D. 3 LEDs auf Sockel gesetzt und sie mit dem Dev-Board unseres Hackerspaces zum Leben erweckt. Video: http://www.youtube.com/watch?v=priQC0i-bWU Der Code von Konrad S. funktioiert einwandfrei :) Hier ein Anwendungsbeispiel:
1 | #include <stdlib.h> |
2 | #include <avr/io.h> |
3 | #include <util/delay.h> |
4 | |
5 | #define NLEDS (3)
|
6 | |
7 | /* Datenstruktur für eine Dyco-LED */
|
8 | typedef struct { |
9 | unsigned int g :5; // grün |
10 | unsigned int b :5; // blau |
11 | unsigned int r :5; // rot |
12 | unsigned int x :1; // muss immer auf 1 gesetzt werden |
13 | } led_t; |
14 | |
15 | static led_t led[NLEDS]; // Daten für alle LEDs |
16 | |
17 | int main(void) { |
18 | |
19 | //Daten an PC0, Takt an PC1
|
20 | DDRC = 0xff; |
21 | |
22 | for (uint8_t i = 0; i < NLEDS; i++) { |
23 | led[i].x = 1; |
24 | }
|
25 | |
26 | dyco_zero(); |
27 | |
28 | uint8_t i, j; |
29 | |
30 | //schwarz -> rot
|
31 | for (j = 0; j < 32; j++) { |
32 | for (i = 0; i < NLEDS; i++) { |
33 | led[i].r = j; |
34 | led[i].g = 0; |
35 | led[i].b = 0; |
36 | }
|
37 | dyco_send(); |
38 | _delay_ms(42); |
39 | }
|
40 | |
41 | while (1) { |
42 | |
43 | //rot -> gruen
|
44 | for (j = 0; j < 32; j++) { |
45 | for (i = 0; i < NLEDS; i++) { |
46 | led[i].r = 31 - j; |
47 | led[i].g = j; |
48 | led[i].b = 0; |
49 | }
|
50 | dyco_send(); |
51 | _delay_ms(42); |
52 | }
|
53 | |
54 | //gruen -> blau
|
55 | for (j = 0; j < 32; j++) { |
56 | for (i = 0; i < NLEDS; i++) { |
57 | led[i].r = 0; |
58 | led[i].g = 31 - j; |
59 | led[i].b = j; |
60 | }
|
61 | dyco_send(); |
62 | _delay_ms(42); |
63 | }
|
64 | |
65 | //blau -> rot
|
66 | for (j = 0; j < 32; j++) { |
67 | for (i = 0; i < NLEDS; i++) { |
68 | led[i].r = j; |
69 | led[i].g = 0; |
70 | led[i].b = 31 - j; |
71 | }
|
72 | dyco_send(); |
73 | _delay_ms(42); |
74 | }
|
75 | |
76 | } //while |
77 | |
78 | } //main |
79 | |
80 | /* Ab hier die ganzen Funktionen für die Ansteuerung (AN PORT C!!!) ... */
|
Zu den Platinen: kann es sein, dass Din mit GND verbunden ist?
Knecht Lötrich schrieb: > Zu den Platinen: kann es sein, dass Din mit GND verbunden ist? Na das wär irgendwie blöd. Meine Platinen sind auch heute angekommen, vielen Dank!
Knecht Lötrich schrieb: > Zu den Platinen: kann es sein, dass Din mit GND verbunden ist? Schöne Schei... du hast recht. Hatte selbst noch nicht testen können, aber jetzt mal genau hingeschaut und gemessen. Scheint eine Softwarepanne zu sein. Meine Daten aus Eagle sind sauber (wie in Post Beitrag "Re: [Sammelbestellung] [DycoLED] RGB LED mit integr. seriellen Controller"), und die aus Eagle erzeugten Gerber sind auch i.O. Die Platine weicht im Bereich Din von den Gerber Daten ab. Das kann nicht sein... Da muss ich am Montag mal beim Fertiger anrufen was da los ist. Tut mir echt leid, aber das Zeug ist wohl für die Tonne. Bezahlen muss den Mist natürlich keiner...
Ups, und ich hab grad die ersten LEDs drauf gelötet. Bei 5V leuchten die aber schon mal schön hell :-) Na dann kann ich mir das anklemmen an den Arduino ja sparen. Schade, dann geh ich ins Bett.
Ok, kann passieren. Vielleicht löte ich alle LEDs wie geplant auf einen dicken Kupferdraht aus einer NYM Leitung oder schnibbel' halt alle Dins mit einem Cutter von GND frei. Die Kupferdrahtlösung gefällt mir besser, werde es bei etwas Zeit testen.
Micha S. schrieb: > Moin Moin, > > hat schonmal jemand mit den LEDs gearbeitet und kann folgendes aus dem > Arduino-Forum bestaetigen oder sagen das es nicht so ist? > > http://arduino.cc/forum/index.php?topic=81486.0 Habe dort im Forum auch den Quellcode für eine Arduino-Version des Codes gepostet: http://arduino.cc/forum/index.php/topic,81486.msg737892.html#msg737892 Dieser wurde selbst entwickelt und nicht zusammengeschustert wie mein erster Versuch in reinem C ;)
So, ich möchte mich jetzt auch nochmal zu Wort melden. Hab endlich mal wieder ein paar Minuten Luft. In den letzten zwei Wochen bin ich nichtmal dazu gekommen alle Mails von euch zu beantworten. An großes DANKE an alle die mitbestellt haben und dafür das es so super problemlos lief, auch wenn das mit den Paketen 1-2 Tage länger gedauert hat. Hätte nicht gedacht das die ganze Geschichte so gut abläuft. :) Hoffe ihr seid mit mir und den LEDs zufrieden. ;) Auch noch ein Danke an alle die nochmal den einen oder anderen Euro nachüberwiesen haben wg. dem Porto. Das wäre nicht nötig gewesen, aber eine sehr nette Geste. Hmmmm .... jetzt muss ich nur noch selbst zum basteln kommen .... ahhhh
Hallo Chris Auch meine Teile sind angekommen. Vielen Dank für deine Mühe. Bin schon gespannt, wie die in life aussehen. :-) Grüsse Sascha
du schrieb: > bestellst du demnächst noch ein paar LEDs. Hätte auch Interesse. Demnächst auf jeden Fall nicht, tut mir leid. Muss ja selbst erstmal Zeit meine zu verbrauchen. Erst dann lohnt sich das wieder. Und das kann relativ lange dauern bei meinem derzeitigen Arbeitspensum.
Hallo zusammen, gibt es eine neue Bestellung für die Platinen? Gruß Martin
Moin, so ich habe die kleinen Biester nun auch mal getestet und finde das total geil. Einzig die Helligkeit für "Stufe 1 von 32" ist etwas hoch... Aber besser etwas zu hell, als zu dunkel bei 32. Ich nutze grade SPI zur Datenausgabe und bei einer LED läuft das mit gut 8MHz clockrate problemlos.
1 | void spi_send(char cData) |
2 | {
|
3 | |
4 | SPDR = cData; // Start transmission |
5 | while (!(SPSR & (1<<SPIF))); // Wait for transmission complete |
6 | |
7 | }
|
8 | int main(void) |
9 | {
|
10 | init_peripherals(); (IO-Ports confen) |
11 | //timer1_start();
|
12 | |
13 | SPCR = (1<<SPE)|(1<<MSTR)|(0<<SPR0)|(0<<CPOL)|(0<<CPHA); |
14 | SPSR = (1<<SPI2X); |
15 | uint8_t red=0, green=0, blue=1; |
16 | uint16_t senden=0; |
17 | |
18 | for (;;) |
19 | {
|
20 | |
21 | for (red=0;red<=31;red++) |
22 | {
|
23 | senden=(1<<15)|(red<<10)|(blue<<5)|(green); |
24 | spi_send(0x00);spi_send(0x00);spi_send(0x00);spi_send(0x00); |
25 | spi_send((uint8_t)(senden>>8)); |
26 | spi_send((uint8_t)senden); |
27 | spi_send(0x00); |
28 | delay_ms(50); |
29 | }
|
30 | for(green=0;green<=31;green++) |
31 | {
|
32 | senden=(1<<15)|(red<<10)|(blue<<5)|(green); |
33 | spi_send(0x00);spi_send(0x00);spi_send(0x00);spi_send(0x00); |
34 | spi_send((uint8_t)(senden>>8)); |
35 | spi_send((uint8_t)senden); |
36 | spi_send(0x00); |
37 | delay_ms(50); |
38 | }
|
39 | for(blue=0;blue<=31;blue++) |
40 | {
|
41 | senden=(1<<15)|(red<<10)|(blue<<5)|(green); |
42 | spi_send(0x00);spi_send(0x00);spi_send(0x00);spi_send(0x00); |
43 | spi_send((uint8_t)(senden>>8)); |
44 | spi_send((uint8_t)senden); |
45 | spi_send(0x00); |
46 | delay_ms(20); |
47 | }
|
48 | }
|
49 | }
|
Extrem quick and dirty, aber reicht zum ersten Testen! Vielen Dank an alle beteiligten! Ach ja, die Platinen kann man mit einem Cutter schnell flott machen. (Dennis Keipp: Sag mal was du bekommst um deine Auslagen zu decken!!!) Schöne Woche, Olof
Was muss man denn da cutten? Hab nicht so ganz verstanden wo der Fehler liegt! Kannst Du davon vielleicht ein Bild einstellen? Er hatte gesagt die "defekten" Platinen müssen wir nicht bezahlen!?
Olof Gutowski schrieb: > Ach ja, die Platinen kann man mit einem Cutter schnell flott machen. Ja, wenn man noch gute Augen hat. Ich habe es mit einer Platine probiert und auch geschafft. Es hat ewig gedauert und sieht sch... aus.
Martin N. schrieb: > Was muss man denn da cutten? Hab nicht so ganz verstanden wo der Fehler > liegt! Kannst Du davon vielleicht ein Bild einstellen? In Dennis' E-Mail vom 25.03.12 ist auf den Bildern eine Markierung.
Also ich hab festgestellt das sich die Boards sehr einfach cutten lassen. Man brauch auch keine sonderlich guten Augen dafür, wenn man einfach grob an der Groundplane mit nem feinen Skalpell oder vernünftigem Cutter nen "Strich" zieht. Geht ruckzuck und problemlos. Schätzungsweise 5 Sekunden pro Board. :) Sogar das LED Löten is erstaunlich einfach. Hätte ich nicht gedacht. Hat schon jemand die Dinger per SPI an einem PIC laufen? Würd mich für nen Quick&Dirty Code interessieren. Hab im Moment leider eifnach keine Zeit und würd trotzdem gern schonmal bissi testen. Also falls jemand teilen will ... nur her damit! ;)
Hallo, ich will mir einige dieser IC-LEDs neu bestellen, würde aber gerne wissen, ob jemand anderes auch mitbestellt. Ich selber werde wohl 200 Stück bestellen. Wie der Preis unter Berücksichtigung der zu bestellenden Menge ausfallen wird kann ich dann vor der Bestellung und nach nochmaliger Bestätigung bei jedem einzelnen mitteilen. Erst würde mich nur die gewünschte Menge interessieren. Ich würde also vorschlagen, 10 Tage auf eingehende Mit-Bestellwünsche zu warten. Bitte kurze bzgl. Menge (LEDs) Info via E-Mail an: large.house@gmx.de (Ingo K.). Das Ganze vorerst also unverbindlich -> ich frage vor der Bestellung nochmals nach. Platinen und sonstiges bestelle ich nicht, weil ich ein anderes Entwicklungsprojekt verfolge. Schönen Gruß I.
Es gibt jetzt auch eine (noch) sehr einfache Bibliothek für Arduino, mit der man die Leds einfach ansteuern kann. Zu finden hier: <Werbung> http://arduino.cc/forum/index.php/topic,105142.0.html </Werbung> ;) Viel Spaß beim Testen. Die Bibliothek wird noch lange Zeit erweitert und verbessert.
Ich würde mir gerne 100 Stück von den Teilen kaufen. Leider ist die Bestellung ja schon eine Weile vorbei. Vielleicht möchte jemand von den Käufern wieder ein paar verkaufen? Ansonsten würde ich auch eine neue Sammelbestellung starten, hab aber (noch) keine Firma unter der ich das laufen lassen kann. Das ändert sich wohl in wenigen Wochen, ich würde dann noch mal schreiben. Wenn jemand Interesse hat, kann er das gerne schon kundtun.
grmbl... die Aktion hab' ich aber jetzt komplett verpasst... na gut... dann melde ich hiermit "Interesse" an... für die nächste Bestellung :O) den anderen schon mal viel Spaß beim basteln... :O)
@ Henning B. Auch ich hätte nochmal Interesse ein den "geilen Dingern" 150 Stück schweben mir da so vor. (ohne Platinen)
Also interessant sehen "die Dinger" ja wirklich aus. Falls eine Bestellung zusammen kommt, wäre ich evtl. mit dabei, mit wie vielen muss ich mir dann noch überlegen :o)
Kleines Testvideo mit meiner neuen Version der Arduino-Bibliothek für die Leds: http://www.youtube.com/watch?v=-kvGinoFhYY
Es scheint ja ausreichend Interesse an einer Bestellung zu geben. Es dauert auch nicht mehr lange mit meiner Firma hoffe ich. Stay tuned...
Ich hab den Aufruf für die Sammelbestellung nun gestartet. Im separaten Thread damit dieser hier nicht so riesig lang wird :-) Hier der Link: Beitrag "[Sammelbestellung] [DycoLED neu] RGB LED mit integriertem Controller" Wäre klasse wenn alle die interessiert sind sich dort noch mal mit ihrer Stückzahl melden (erst mal unverbindlich). Grüße, Henning
Hallo, ich brauche mal einen Denkanstoß. Mit dem Code von Konrad S. und Dead Dealer passiert an den Ausgangspins genau das erwartete. Aber an meinen 3 angeschlossenen Dyco LEDs tut sich nichts. Verwendete HW ist ein Atmega32 @ 16 MHz. Die Pulse sind > 30ns (Datenblatt). Mein Clock high ist 0,125 us lang. Mein Clock low ist 0,750 us lang. Die Frequenz des Clocks ist daher 1,1429 MHz. Zwischen den Übertragungen liegen die 42ms des Delays. Sieht also alles richtig aus. Das einzige was manchmal passiert ist das die erste LED aus geht. Beim Einschalten leuchten sonst alle LEDs weiß. Wenn ich wild auf dem Resettaster rumdrücke, bekomme ich manchmal zufällige Farben, aber meist nur bei der ersten LED. Bei den Data und CLK Verbindungen zu den beiden hinteren LED bin ich mir nicht so sicher, ob die wirklich gut sind, da der Kunststoff beim Löten doch etwas geschmolzen ist. Die erste LED hat aber eine gute Verbindung. Können die hinteren LEDs vielleicht stören? Ich habe momentan keine Idee mehr. Gruß Tim
Kannst du hinter der dritten LED noch den Takt beobachten? Kannst du hinter der zweiten LED noch Daten beobachten?
Hmpf, zehn mal kontrolliert und doch Data und CLK vertauscht. Allerdings kommt aus der 1. LED der CLK nicht mehr raus. Da habe ich wohl doch den Anschluss verbraten. Zumindest tut die erste LED jetzt was sie soll. Danke für den Tipp!
Hallo noch mal, jetzt habe ich mal 5 neue LEDs auf eine Lochrasterplatine gelötet und ordentlich verdrahtet. Leider flackert die 5. LED nur und ich sehe, dass Daten und Clock nicht mehr richtig zusammen passen. Man erkennt aber noch den Farbwechsel. Der Logikanalyzer erkennt Sonderzeichen anstelle von Zahlen. Wieviele LEDs kann man denn hintereinander schalten? Ich vermute, dass den LEDs das Löten nicht so gut bekommt.
> Wieviele LEDs kann man denn hintereinander schalten? Unbegrenzt. > Ich vermute, dass den LEDs das Löten nicht so gut bekommt. Ich habe bei den ersten LEDs auch welche "gut durch gebraten", bis ich den Bogen raus hatte. Alle haben es überlebt, nur das Plastik ist mehr so schön.
Ich versteh nicht, was ich falsch mache. Die 5. LED flackert bei mir nur. Trenne ich die bestehende Verbindung zur 5. LED und versorge sie mit dem Output der 3. LED anstelle des Outputs der 4. dann funktioniert sie. Ich habe auch die 4. LED schon getauscht, aber das ändert nichts. Die Verbindung kann ich durchpiepsen und es gibt keine Kurzschlüsse zu benachbarten Leitungen. Was mir aufgefallen ist, ist das der Takt nach jeder LED invertiert ist. Also vor der 1. LED sind die "high" Pulse kurz, vor der 2. LED sind die "low" Pulse kurz, vor der 3. LED sind wieder die "high" Pulse kurz, vor der 4. wieder die "low" Pulse usw.
Dann schick noch ein paar Takte hinterher, also einfach ein paar Null-Bytes.
Konrad S. schrieb: > Dann schick noch ein paar Takte hinterher, also einfach ein paar > Null-Bytes. Das hat geholfen! Habe die zwei zusätzlichen Takte auf vier erweitert und nun geht es. Super, vielen Dank!
Sieht so aus als wären n-1 zusätzliche Takte nötig. Ist bei mir bisher nicht aufgefallen, da ich ein Array verwende, das Platz für ein paar mehr LEDs hat, als aktuell dranhängen, aber es wird immer das ganze Array rausgeschoben.
Kann man die LEDs eigentlich auch dimmen? Vermutlich nur begrenzt über die Versorgungsspannung und dann auch nur alle auf einmal, oder?
Tim schrieb: > Kann man die LEDs eigentlich auch dimmen? Nur die 32 Stufen pro Farbe, der zulässsige Versorgungsspannungsbereich ist jetzt nicht sooooo groß. Du könntest noch versuchen, die LEDs "PWM-mäßig" anzusteuern, also z.B. auf minimaler Stufe kurz ein, dann 'ne Weile aus. Bei 100 mal pro Sekunde und konstanter Geschwindigkeit lässt sich bestimmt noch was rausholen.
Ich hab da mal eine Frage. Wenn man die LED's nur mit Spannung versorgt, sollten die doch eigentlich weiß leuchten, oder habe ich da etwas überlesen? Wenn ich alles richtig interpretiert habe brauchen die LED's keinen Vorwiderstand oder so. Ich habe gerade bei zweien das mal ausprobiert und 5V mit Messkabel angelegt, da passiert nichts.
Thomas Hinst schrieb: > Wenn man die LED's nur mit Spannung versorgt, > sollten die doch eigentlich weiß leuchten Ja. > Wenn ich alles richtig interpretiert habe brauchen die LED's > keinen Vorwiderstand Ja.
Hat aber nicht funktioniert, hatt schon mal jemand Probleme mit defekten LED's aus dieser Baureihe gehabt? Oder liegt es evtl. an meinem Netzteil, ist ein altes Computerschaltnetzteil. Gleichzeitig zur LED hängt noch ein µC und ein Display dran, die funktionieren.
Prüf nochmal deine Spannungen und die Anschlussbelegung. Es ist bei Bauteilen immer Möglich, daß einzelne defekt sind. Aber zu >90% liegt das Problem wohl beim Bastler. Meine LEDs haben ohne Probleme funktioniert. Gruß, SIGINT
Sigint 112 schrieb: > Aber zu >90% liegt > > das Problem wohl beim Bastler. Ja, ja, man sollte Vss und Vdd auch nicht verwechseln. Zwei LED's ausgesondert = Lehrgeld. Das kommt dabei raus wenn man mal eben was testen will
Ich weiß das das Thema schon ein Stück älter ist, doch finde ich es nicht richtig eine Frage in einem neuen Thread zu erstellen, wenn die Beiträge hier drüber sich darauf beziehen... Meine Frage, läuft die LED wenn ich Sie mit dem normalen standartmäsigem SPI meines Megas verbinde ? Programmieren möchte ich gerne in Bascom. LG Tim
@Tim: Solange du mit der Taktrate unter der maximalen Taktrate der Dycoleds beleibst, sollte das kein Problem sein. Ich hab das aber nicht getestet... gibts da keine fertigen Beispiele? Gruß, SIGINT
Tim E. schrieb: > läuft die LED wenn ich Sie mit dem normalen standartmäsigem SPI meines > Megas verbinde ? Programmieren möchte ich gerne in Bascom. Hier ein C-Beispiel mit Hardware-SPI: Beitrag "Re: [Sammelbestellung] [DycoLED] RGB LED mit integr. seriellen Controller" Oder kurz: Vier Null-Bytes, je zwei Bytes RGB-Daten pro LED, ein Null-Byte.
Hat vielleicht jemand noch 2-3 von den LEDs übrig und würde die mir abtreten? Würde die gerne etwas austesten.
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
