Forum: Mikrocontroller und Digitale Elektronik Layout Check


Layout Check
von entropie (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo zusammen,

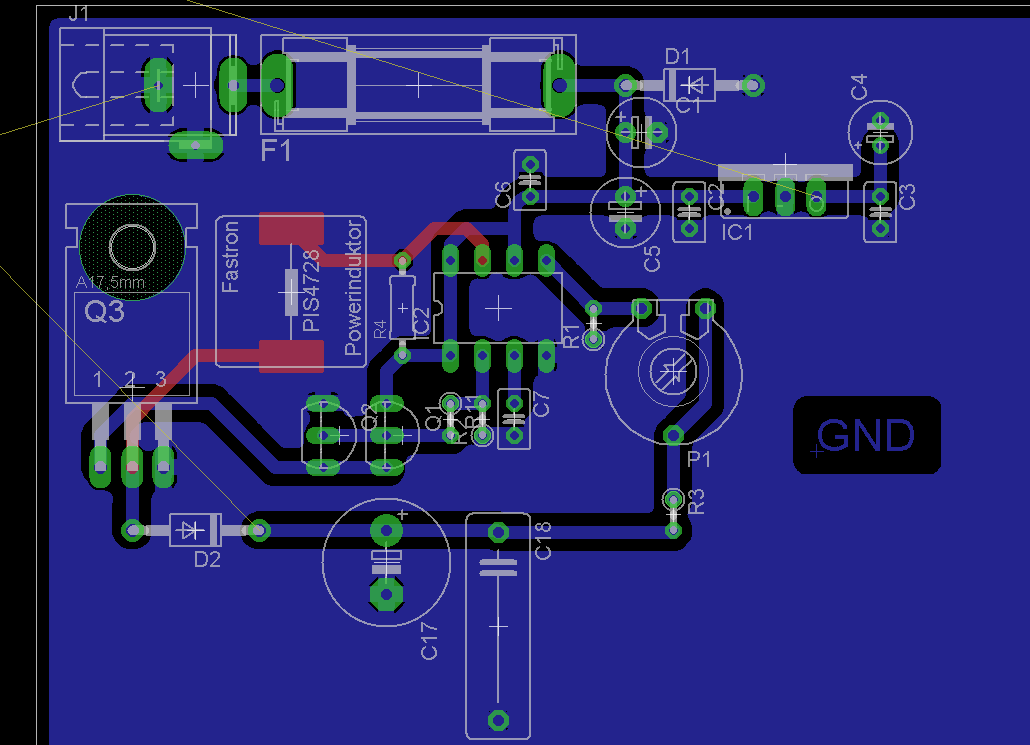

könntet Ihr, wenn Ihr Lust und Laune habt, bitte einmal mein Layout
checken ? Als Maschinenbauer bin ich da immer etwas aufgeschmissen :/.

Viel Dank schon mal,
Gruß Olli

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Layout Check
von M. P. (phpmysqlfreak)

Lesenswert?
• ▲
▼
Hallo,

für 200V ist der Abstand ein wenig zu gering gewählt, meiner
Einschätzung nach.

Wo sind die Abgriffe für die 5V und für die 200V?
Für welche Art von Gerät soll diese Spannungswandler-Platine sein?

Gruß,
Marcel

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Layout Check
von entropie (Gast)

Lesenswert?
• ▲
▼
Hi und danke für die Antwort,

die 200V sind für nixie Röhren und die 5V für den µC. Soweit bin ich
aber noch nicht. :/

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Layout Check
von Tim (Gast)

Lesenswert?
• ▲
▼
Das Layout ist für einen Schaltregler unbrauchbar.
Siehe http://www.lothar-miller.de/s9y/categories/40-Layout-Schaltregler

Den R3 würde ich liegend montieren.

Außerdem: Leiterbahnabstände
