Pinbelegung von GLCD 240x64?!

[Hermann U. (Firma: www.pcb-devboards.de) (gera82)]

Hallo,

ich hab mal vor 3 Jahren mir dieses  GLCD 240x64 gekauft, und eine
fertige Bibliothek erstellt. Jetzt brauch ich es dringen, finde aber
kein Datenblatt dazu!

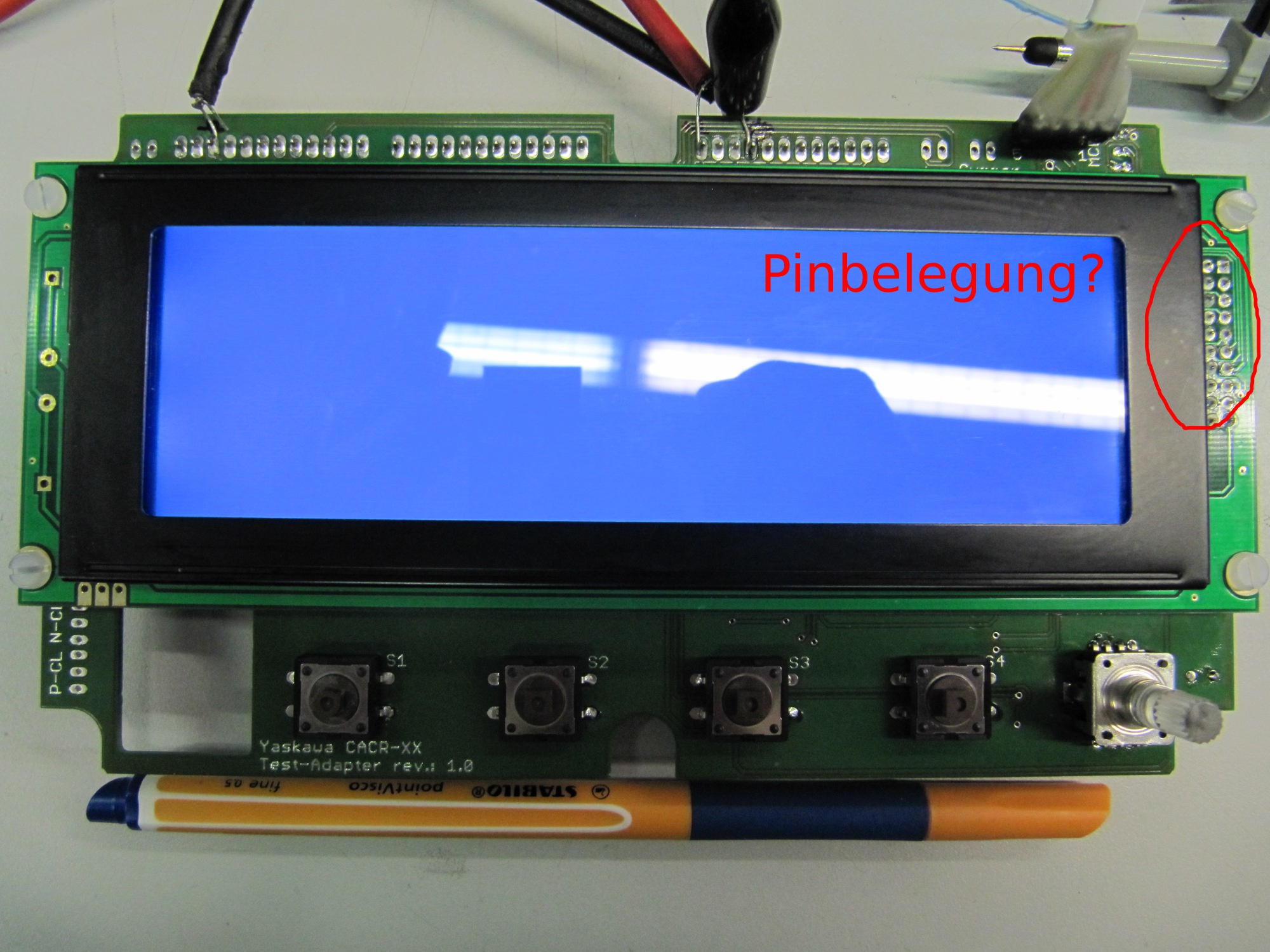

Dieses Display:
http://www.tigal.com/product/1165

Hat jemand die Pinbelegung oder eine PDF mit Informationen.
Wäre für jede Hilfe Dankbar.

PS.
Hier ist die PDF-Datei auch nicht dabei:
http://www.mikroe.com/eng/products/view/277/various-components/
es war so ein Blattpapier dabei, ich finde nicht mehr. Zu lange her.

Gruß
Hermann

[spess53 (Gast)]

Hi

>Hat jemand die Pinbelegung oder eine PDF mit Informationen.
>Wäre für jede Hilfe Dankbar.

http://www.lcd-module.de/deu/pdf/grafik/dip180-5.pdf
http://www.lcd-module.de/pdf/grafik/w240-6.pdf

Sollte passen. Beachte bitte, das es auch Displays gibt, bei denen die
Pin-Reihen vertauscht sind. Also Kennzeichnung PIN 1 beachten.

MfG Spess

[Hermann U. (Firma: www.pcb-devboards.de) (gera82)]

spess53 schrieb:
> http://www.lcd-module.de/pdf/grafik/w240-6.pdf

Ja vielen Dank, das haut genau hin, der Datenbus und die
Versorgungsspsanung passen schonmal. :-)
Rest wird gerade gechekt.

Gruß
Hermann
